POWEW67902 - Szivattyú PowerPlus - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen POWEW67902 PowerPlus PDF formátumban.
| Termék típusa | Merülő szivattyú |
| Márka | PowerPlus |
| Modell | POWEW67902 |
| Felvett teljesítmény | 250 W |
| Hálózati feszültség | 230 V / 50 Hz |
| Max. áramlási sebesség | 5000 l/h |
| Max. szállítási magasság | 6 m |
| Max. bemerülési mélység | 5 m |
| Max. vízhőmérséklet | 35 °C |
| Víz típusa | Tiszta víz |
| Ház anyaga | Műanyag |
| Vízbevezető anyaga | Műanyag |
| Kábel hossza | 10 m biztonsági csatlakozóval |
| Kimeneti csatlakozó | Min. belső átmérő 1¼" (31,75 mm) |
| Úszókapcsoló | Igen, állítható |
| Ajánlott FI relé védelem | 30 mA |
| Garancia | 24 hónap |
Gyakran ismételt kérdések - POWEW67902 PowerPlus
Felhasználói kérdések a következőről POWEW67902 PowerPlus
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Szivattyú PDF formátumban ingyenesen! Találja meg kézikönyvét POWEW67902 - PowerPlus és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. POWEW67902 márka PowerPlus.
HASZNÁLATI ÚTMUTATÓ POWEW67902 PowerPlus
1 RENDELTETÉSI CÉL 2
2 LEÍRÁS (A ÁBRA) 2
3 CSOMAGOLÁS TARTALMA 2
4 JELZÉSEK 2
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK....3
6 INDÍTÁS ELÓTT GYÓZÓDJÖN MEG A KÖVETKEZÓKRÓL! ...... 3
7 FELSZERELÉS....3
8 ELINDÍTÁS......4
8.1 Légtelenítése a szivattyút használat előtt....4
8.2 Az úszókapcsoló be- és kikapcsolási helyzetének beállítása 4
9 TISZTÍTÁS ÉS KARBANTARTÁS 5
9.1 Karbantartás....5
9.2 A szivattyúlapátok tisztítása....5
10 MÜSZAKI ADATOK....5
11 SZERVÍZRÉSZLEG 6
12 HIBAELHÁRÍTÁS 6
13 TÁROLÁS 6
14 JÓTÁLLÁS....7
15 KÖRNYEZETVÉDELEM....7
16 MEGFELELŐSÉGI NYILATKOZAT 8

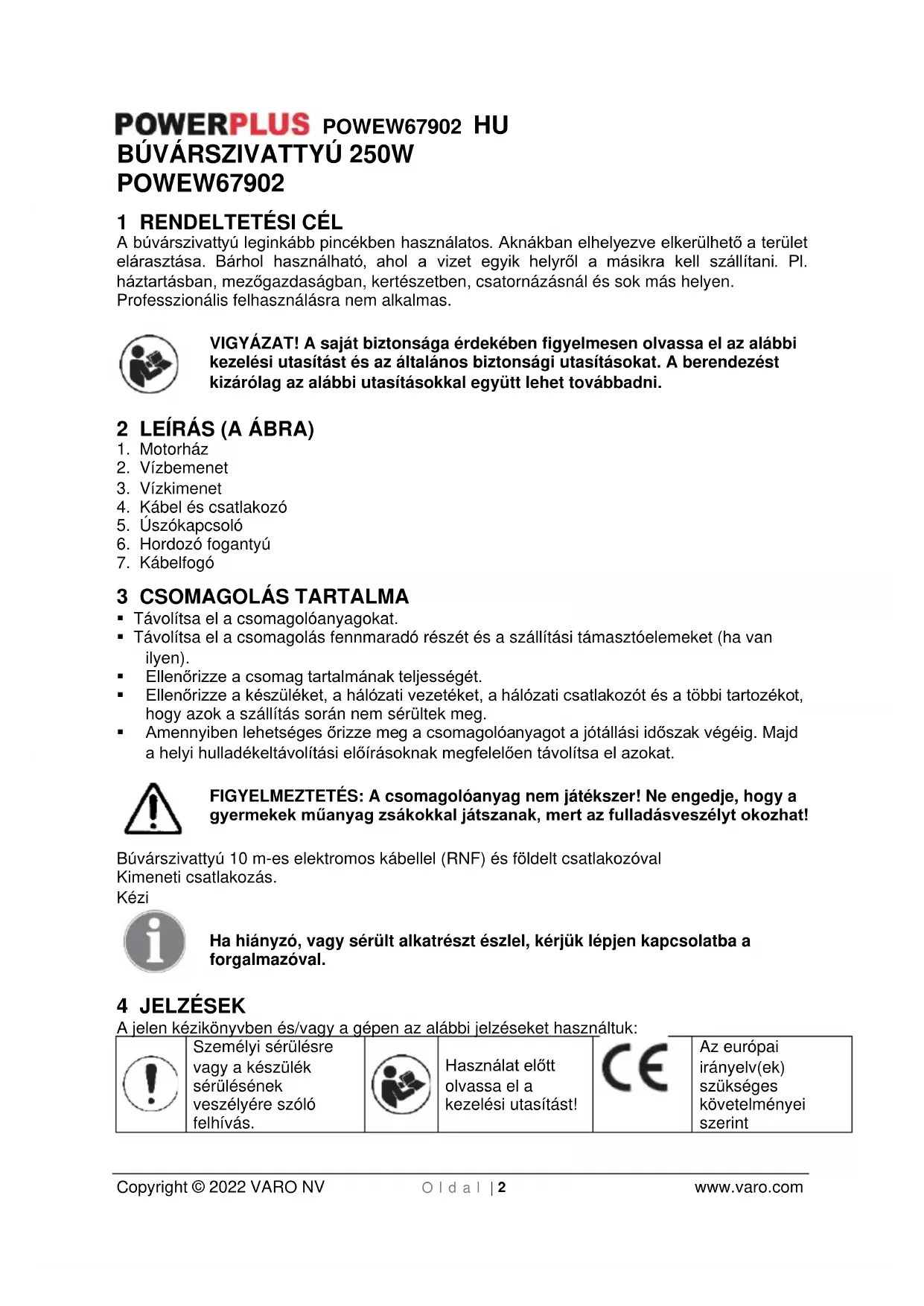

POWERPLUS POWEW67902 HU
BÚVÁRSZIVATTYÚ 250W
POWEW67902
1 RENDELTETÉSI CÉL
A búvárszivattyú leginkább pincékben használatos. Aknákban elhelyezve elkerülhető a terület elárasztása. Bárhol használható, ahol a vizet egyik helyről a másikra kell szállítani. Pl. háztartásban, mezőgazdaságban, kertészetben, csatornázásnál és sok más helyen.
Professzionális felhasználásra nem alkalmas.
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
2 LEÍRÁS (A ÁBRA)
- Motorház
- Vízbemenet
- Vízkimenet
- Kábel és csatlakozó
- Úszókapcsoló
- Hordozó fogantyú
- Kábelfogó
3 CSOMAGOLÁS TARTALMA
- Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg. - Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
Búvárszivattyú 10 m-es elektromos kábellel (RNF) és földelt csatlakozóval Kimeneti csatlakozás.
Kézi
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
4 JELZÉSEK
A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:
 | Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás. |  | Használat előtt olvassa el a kezelési utasítást! |  | Az európai irányelv(ek) szükséges követelményei szerint |
POWERPLUS POWEW67902 HU
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK
Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat.
Örizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.
6 INDÍTÁS ELŐTT GYÓZŐDJÖN MEG A KÖVETKEZŐKRŐL!
- A vízpumpát bármilyen szabályszerűen felszerelt érintésbiztos konnektorba lehet csatlakoztatni. Az aljzatnak 230V \~ 50Hz hálózati feszültséggel kell rendelkeznie.
Biztosíték: min 6A (Lomha biztosíték).
Vigyázat!
Ha a szivattyút úszómedence, illetve kerti tó környezetében vagy védőzónájában használja, akkor max. 30 milliamperes névleges kioldó erősségű hibaáram kapcsolót (Fi relét) kell alkalmazni (megfelelve a VDE0100, 702. és 738. részének). TILOS a szivattyút használni, ha az úszómedencében, vagy a kerti tóban emberek tartózkodnak! Kérje villanyszerelő véleményét!
Figyelem!
(Saját érdekében tartsa be az alábbiakat) Mielőtt a búvárszivattyút használni kezdené, szakértővel ellenőriztesse az alábbi tartozékokat:
■ Földelés
- Nullvezető
- A hibaáram kapcsolónak meg kell felelnie az áramszolgáltató előírásainak, és kifogástalan üzemképes állapotban kell lennie.
- Az elektromos csatlakozókat védje a nedvességtől.
- Ha áradás veszélye áll fenn, az elektromos csatlakozókat magasabb szintre kell helyezni.
- Kerülje a korrozív folyadékok, illetve a csiszoló hatású anyagok szivattyúzását.
- A motor-hajtású búvárszivattyút védje a fagytól.
- A szivattyút tilos szárazon járatni.
- Megfelelő intézkedéssel akadályozza meg, hogy a szivattyúhoz gyermekek hozzáférhessenek.
Alkalmasság
A búvárszivattyút max 35°C-os víz áramoltatására tervezték. A szivattyú nem használható más folyadékokhoz, különösen üzemanyaghoz, tisztítószerekhez, és más vegyi anyagokhoz.
7 FELSZERELÉS
A búvárszivattyú a következőképpen szerelhető fel:
- Rögzített helyzetben fix csővezetékkel,
vagy
Rögzített helyzetben rugalmas öntözöcsővel
Figyelem!
Soha ne függessze fel a szivattyút a nyomócsönél vagy a hálózati kábelnél fogva, alátámasztás nélkül.
A búvárszivattyút csak a fogantyúnál fogva szabad felfüggeszteni, vagy az akna fenekére kell helyezni. A szivattyú hibátlan működése érdekében az akna fenekét mindig tisztán és iszapmentesen kell tartani. Ha a víz szintje túlzottan lesüllyed, az aknában lévő iszap hamar kiszárad, és megakadályozza a szivattyú elindulását. Ezért a búvárszivattyú működését rendszeresen ellenőrizni kell (indítótesztek segítségével). Az úszókapcsoló úgy van beállítva, hogy a szivattyú azonnal el tud indulni.
Fontos!
Az aknának legalább 40x40x50cm kiterjedésűnek kell lennie, hogy az úszókapcsoló szabadon mozoghasson.
POWERPLUS POWEW67902 HU
Hálózati csatlakozás
A búvárszivattyú az előírásoknak megfelelő érintésbiztos dugóval van ellátva. 220/230V \~ 50Hz földelt dugaljhoz kell csatlakoztatni. Ellenőrizze, hogy a dugalj megfelelően biztosítva van (min. 6 A) és jó állapotban van. Dugja be a dugót a dugaljba, és a szivattyú üzemkész.
Fontos figyelmeztetés!
A külső beavatkozás következtében megsérült kábel vagy csatlakozó otthoni javítása tilos.
Fontos! Ilyen javítást csak szakszerviz végezhet.
8 ELINDÍTÁS
Az utasítások elolvasása után elindíthatja búvárszivattyút, de ellenőrizze a következőket:
- a szivattyú az akna alján nyugodjon.
- a nyomócső megfelelően legyen csatlakoztatva.
- a hálózati feszültség 230 V \~ 50Hz legyen
■ a dugaszoló aljzat megfelelő állapotban legyen - víz és pára ne juthasson a hálózati csatlakozóba.
■ A szivattyú ne száradjon ki.
8.1 Légtelenítése a szivattyút használat előtt
- Működtetés előtt mindig alaposan légtelenítse a szivattyút. Ha szükséges, döntse meg többször előre és hátra addig, hogy eltűnjenek a légbuborékok. Várjon legalább 15 másodpercet a szivattyú elindítása előtt.
8.2 Az úszókapcsoló be- és kikapcsolási helyzetének beállítása
Az úszókapcsoló be- és kikapcsolási helyzetét úgy szabályozhatjuk, hogy az úszókapcsolót a rögzítő tartószerkezetben állítjuk.
Mielött a szivattyút elindítaná, ellenőrizze a következőket:
- Az úszókapcsoló úgy legyen beszerelve, hogy a bekapcsolási és a kikapcsolási pont szintjét könnyen, kis erővel el lehessen érni. Ennek ellenőrzésére helyezze a pumpát egy vízzel telt edénybe, kézzel óvatosan emelje meg az úszót, majd ismét engedje lejjebb. Figyelje, hogy eközben a szivattyú be- és kikapcsol-e.
- Győződjön meg róla, hogy az úszókapcsoló feje és a rögzítő tartó között nem túl kicsi a távolság. Ha ez a rés túl kicsi, a megfelelő működés nem garantált.
- Amikor az úszókapcsolót beállítja, ellenőrizze, hogy az nem ér le az aljára, mielőtt a kapcsoló kikapcsol. Figyelem! Helytelen beállítás esetén, a szivattyú szárazon üzemelhet!
A készüléket nem használhatják gyermekek, csökkent fizikai és szellemi képességűek vagy fejlődésbeli visszamaradásban szenvedők és azok, akik nem rendelkeznek a készülék működtetéséhez szükséges ismerettel vagy tapasztalattal, azt az esetet kivéve, amikor utasítást kapnak a biztonságukért felelős személytől, felügyelőtől, vagy a készülék előbbi használati utasításait tanulmányozzák.
POWERPLUS POWEW67902 HU
9 TISZTÍTÁS ÉS KARBANTARTÁS
Figyelem! Mielött bármiféle munkálatba kezd a berendezésen, áramtalanítsa azt
Ne használjon olyan oldószereket mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket
9.1 Karbantartás
Ez a búvárszivattyú egy szigorúan ellenőrzött, karbantartást nem igénylő minőségi termék. A hosszú és fennakadásmentes üzemeltetés érdekében javasoljuk a rendszeres ellenőrzést és karbantartást.
Fontos! Mindig betartandó!
Minden karbantartási munka előtt húzza ki a hálózati csatlakozót.
- Amennyiben használat során a szivattyút egyik helyről a másikra viszik, minden használat után tiszta vízzel át kell tisztítani.
Rögzített elhelyezés esetén az úszókapcsoló működését háromhavonta ellenőrizni kell. - A szivattyúházban esetlegesen felgyülemlett rostos részecskéket vízsugárral el kell távolítani.
- Az akna fenekét háromhavonta meg kell tisztítani az iszaptól.
- Az úszóról tiszta vízzel távolítsa el a lerakódásokat.
9.2 A szivattyúlapátok tisztítása
Ha a szivattyúházban túl sok üledék rakódik le, a szivattyú alját szét kell szedni az alábbiak szerint:
- Távolítsa el a szívókosarat a házból.
-
A lapátkereket tisztítsa meg tiszta vízzel.
Fontos! A szivattyút ne tegyük le vagy támasszuk a lapátkerékre. -
Az összeszerelés fordított sorrendben történik.
10 MÜSZAKI ADATOK
| Típus | POW 67902 |
| Feszültség: | 230V / 50Hz |
| Névleges teljesítmény: Tiszta Piszkos | 250W |
| Szívóteljesítmény. | 5000 l/h |
| Nyomómagasság max: | 6 m |
| Merülés mélység max: | 5 m |
| Vízhőfok max: | 35°C |
| Tiszta / piszkos vízhez: | Tiszta |
| Burkolat (műanyag (P) / Rozsdamentes acél (SS)) | P |
| Vízbemenet (műanyag / Rozsdamentes acél (SS)) | P |
POWERPLUS POWEW67902 HU
11 SZERVÍZRÉSZLEG
- A sérült kapcsolókat szerviz-részlegünkben kell kicserélni.
- Ha a csatlakozókábel (vagy a tápcsatlakozó) megsérült, akkor a szerviz-részlegünkben kapható speciális csatlakozókábellel kell kicserélni. A csatlakozókábel cseréje csak a szerviz részlegben hajtható végre (lásd az utolsó oldalt), és csak szakképzett személy (szakképzett villanyszerelő) végezheti el.
12 HIBAELHÁRÍTÁS
| Hiba | Ok | Megszüntetése |
| A szivattyú nem indul | -Nincs hálózati feszültség-Az úszókapcsoló nem kapcsol | -Ellenőrizze a hálózatot-Emelje az úszót magasabbra |
| Nincs vízáramlás | -A szívószűrő eltömődött-A nyomócső megtört | -Tisztítsa meg a szűrőt-Egyenesítse ki a nyomócsövet |
| A szivattyú nem kapcsol ki | - Az úszó nem tud lesüllyedni | - Helyezzük a szivattyút magasabbra az akna aljától |
| Gyenge a vízáram | -A szívószűrő eltömődött-Szennyezett, koptató hatású víz miatt csökkent a szivattyúteljesítmény | -Tisztítsa meg a szűrőt-Tisztítsa meg a szivattyút és cserélje ki az elkopott alkatrészeket |
| A szivattyú rövid üzemelés után leáll | -A szennyezett víz miatt a hőkapcsoló leállítja a szivattyút-A magas vízhőmérséklet miatt a hőkapcsoló leállítja a szivattyút | -Húzza ki a szivattyút a konnektorból. Tisztítsa meg a szivattyút és az aknát.-Ellenőrizze, hogy a vízhőmérséklet ne lépje túl a maximálisan engedélyezett 35°C-ot |
13 TÁROLÁS
- Alaposan tisztítsa meg az egész gépet és annak alkatrészeit
- Tárolja gyermekek számára hozzáférhetetlen helyen, stabil és biztonságos helyzetben, húvös és száraz helyen, valamint kerülje a túl magas és túl alacsony hőmérsékletet
- Védje a közvetlen napfénytöl. Tartsa sötét helyen, ha lehet
- Ne tartsa műanyag zsákban, hogy elkerülje a páratartalom kialakulását
POWERPLUS POWEW67902 HU
14 JÓTÁLLÁS
- A jogi előírásoknak megfelelően az alábbi termékre 24 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.
- Ez a jótállás az összes anyagi és gyártási hibát fedezi, de nem tartoznak bele az akkumulátorok, a töltők, az elhasználódás következtében meghibásodott alkatrészek, így például, a csapágyak, kefék, vezetékek, csatlakozók, stb. Az olyan tartozékok, mint például a fúrók, fúróhegyek, fűrészlapok, stb. úgyszintén nem képezik a jótállás részét.
- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
- Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.
- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.
- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulaidonát képezik.
- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyilások, rendszeresen ellenőrzött szénkefék....)
A vásárlási szelyényt a vásárlás időpontiának bizonyításához meg kell örizni. - A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.
15 KÖRNYEZETVÉDELEM
Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről!
Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!
POWERPLUS POWEW67902 HU
16 MEGFELELŐSÉGI NYILATKOZAT
VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy
A termék típusa: búvárszivattyú 250W
Márkanév: POWERplus
Cikkszám: POWEW67902
megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.
Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
2011/65/EU
2014/35/EU
2014/30/EU
Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
EN60335-1 : 2012
EN60335-2-41: 2003
EN55014-1:2017
EN55014-2:2015
EN IEC61000-3-2 : 2019
EN61000-3-3:2013
A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Az alulírott a társaság vezérigazgatója nevében jár el,
Mertens Ludo
Ludo Mertens
Szabályozási Ügyek - Megfelelőségi Menedzser 18/05/2022, Lier - Belgium
