POWEW67902 - Pompa PowerPlus - Bezpłatna instrukcja obsługi

Typ produktu	Pompa zatapialna
Marka	PowerPlus
Model	POWEW67902
Moc pobierana	250 W
Napięcie zasilania	230 V / 50 Hz
Maksymalny przepływ	5000 l/h
Maksymalna wysokość tłoczenia	6 m
Maksymalna głębokość zanurzenia	5 m
Maksymalna temperatura wody	35 °C
Rodzaj wody	Czysta woda
Materiał obudowy	Tworzywo sztuczne
Materiał wlotu wody	Tworzywo sztuczne
Długość kabla	10 m z wtyczką bezpieczeństwa
Przyłącze wylotowe	Średnica wewnętrzna min. 1¼" (31,75 mm)
Wyłącznik pływakowy	Tak, regulowany
Zalecane zabezpieczenie wyłącznikiem różnicowoprądowym	30 mA
Gwarancja	24 miesiące

Często zadawane pytania - POWEW67902 PowerPlus

Jakie jest wymagane napięcie zasilania?

Pompa działa na gniazdku bezpieczeństwa 220-230 V / 50 Hz z bezpiecznikiem co najmniej 6 amperów.

Czy można jej używać do brudnej wody?

Nie, ta pompa jest przeznaczona do czystej wody. Nie używać do agresywnych, ściernych cieczy ani paliw.

Jak zainstalować pompę w studni?

Umieść pompę na dnie studni za pomocą uchwytu lub opuść ją na dno. Upewnij się, że dno jest wolne od błota. Pompa nigdy nie może być zawieszona na kablu lub wężu.

Jak wyregulować wyłącznik pływakowy?

Wyłącznik pływakowy można regulować, zmieniając jego położenie w urządzeniu zapadkowym. Musi on swobodnie unosić się i opadać, aby włączać/wyłączać pompę. Sprawdź, czy nie dotyka podłoża przed wyłączeniem.

Co zrobić, jeśli pompa nie uruchamia się?

Najpierw sprawdź napięcie sieciowe i czy wyłącznik pływakowy jest w górnym położeniu. Jeśli problem nadal występuje, wyczyść filtr wlotowy i upewnij się, że pompa jest prawidłowo odpowietrzona.

Jaka jest maksymalna głębokość zanurzenia?

Maksymalna głębokość zanurzenia wynosi 5 metrów. Nie zanurzać głębiej.

Jak konserwować pompę?

Zawsze odłączaj pompę przed konserwacją. Czyść ją czystą wodą po każdym użyciu. Co 3 miesiące sprawdzaj działanie wyłącznika pływakowego i czyść dno studni.

Jak wyczyścić wirnik?

Odłącz kosz ssący od korpusu pompy, a następnie wyczyść wirnik czystą wodą. Nie kładź pompy na wirniku.

Co zrobić w przypadku wycieku lub uszkodzonego kabla?

Nie naprawiaj kabla samodzielnie. Skontaktuj się z autoryzowanym serwisem Powerplus w celu wymiany.

Jaki jest dozwolony zakres temperatury wody?

Temperatura wody nie może przekraczać 35 °C. Wyższe temperatury mogą uszkodzić pompę.

INSTRUKCJA OBSŁUGI POWEW67902 PowerPlus

1 PRZEZNACZENIE 2
2 OPIS (RYC. A) 2
3 LISTA ELEMENTÓW W OPAKOWANIU....2
4 SYMBOLE....2
5 OGÓLNE ZASADY KORZYSTANIA Z ELEKTRONARZĘDZI ......3
6 O CZYM TRZEBA PAMIĘTAĆ PRZED URUCHOMIENIEM! ......3
7 INSTALACJA....3
8 KONFIGUROWANIE DO PRACY 4
8.1 Odpowietrzenie pompy przed użyciem....4
8.2 Ustawianie punktu pracy ON/OFF (włącz/wyłącz)......4
9 CZYSZCZENIE I KONSERWACJA....5
9.1 Wytyczne dotyczące konserwacji ....5
9.2 Czyszczenie wirnika....5
10 TECHNICAL DATA....5
11 DZIAŁ SERWISU 6
12 ROZWIAZYWANIE PROBLEMÓW 6
13 PRZECHOWYWANIE 6
14 GWARANCJA....7
15 ŚRODOWISKO 8
16 DEKLARACJA ZGODNOŚCI....8

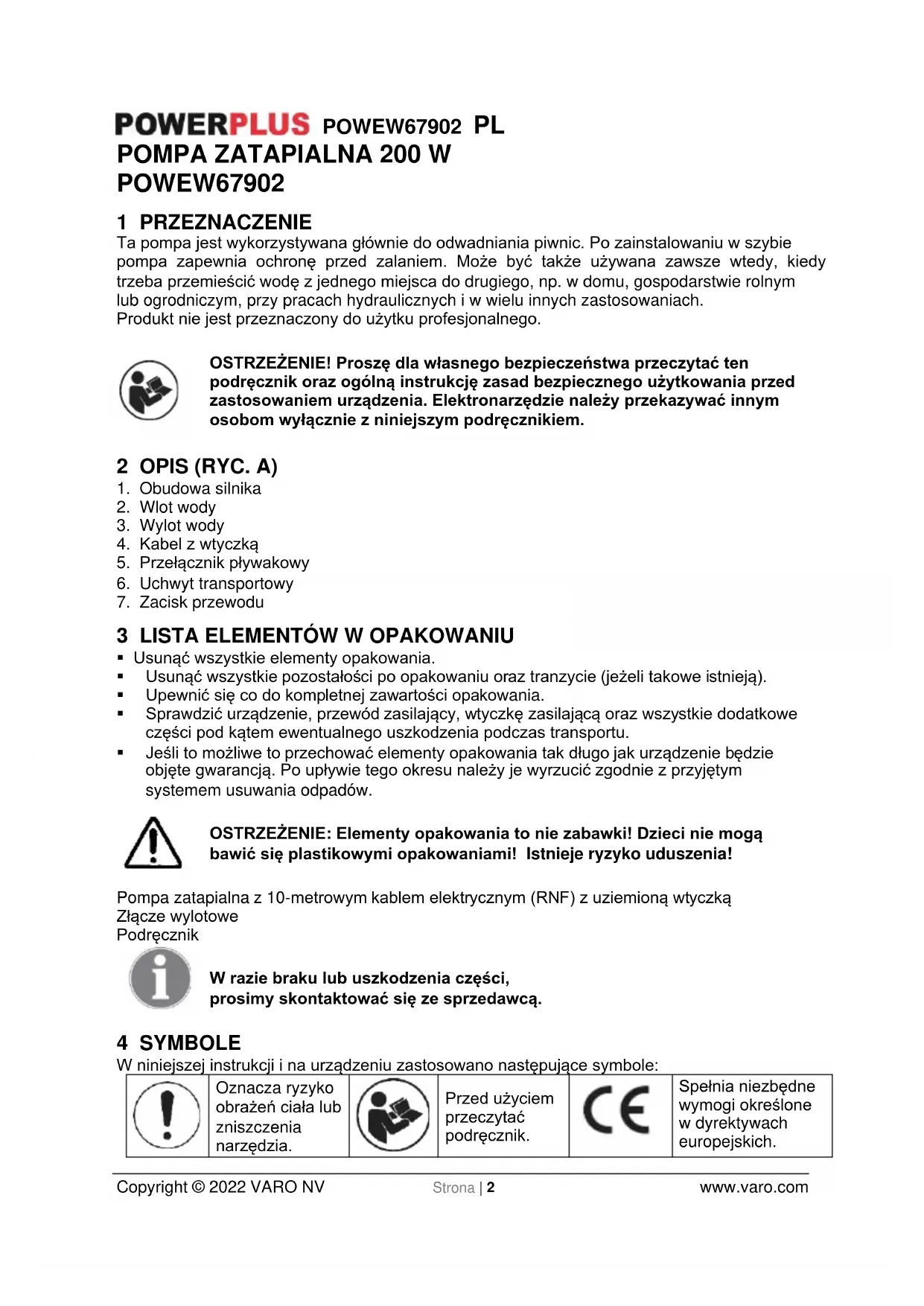

POWERPLUS POWEW67902 PL POMPA ZATAPIALNA 200 W POWEW67902

1 PRZEZNACZENIE

Ta pompa jest wykorzystywana głównie do odwadniania piwnic. Po zainstalowaniu w szybie pompa zapewnia ochronę przed zalaniem. Może być także używana zawsze wtedy, kiedy trzeba przemieścić wodę z jednego miejsca do drugiego, np. w domu, gospodarstwie rolnym lub ogrodniczym, przy pracach hydraulicznych i w wielu innych zastosowaniach.

Produkt nie jest przeznaczony do użytku profesjonalnego.

OSTRZEŻENIE! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem.

2 OPIS (RYC. A)

1. Obudowa silnika
2. Wlot wody
3. Wylot wody
4. Kabel z wtyczka
5. Przełącznik pływakowy
6. Uchwyt transportowy
7. Zacisk przewodu

3 LISTA ELEMENTÓW W OPAKOWANIU

• Usunąć wszystkie elementy opakowania.
• Usunąć wszystkie pozostałości po opakowaniu oraz tranzycie (jeżeli takowe istnieją).
  ■ Upewnić się co do kompletnej zawartości opakowania.
• Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części pod kątem ewentualnego uszkodzenia podczas transportu.
• Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów.

OSTRZEŻENIE: Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Istnieje ryzyko uduszenia!

Pompa zatapialna z 10-metrowym kablem elektrycznym (RNF) z uziemioną wtyczką Złącze wylotowe

Podręcznik

W razie braku lub uszkodzenia części, prosimy skontaktować się ze sprzedawcą.

4 SYMBOLE

W niniejszej instrukcji i na urządzeniu zastosowano następujące symbole:

Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia.

Przed użyciem przeczytać podręcznik.

Spełnia niezbędne wymogi określone w dyrektywach europejskich.

POWERPLUS POWEW67902 PL

5 OGÓLNE ZASADY KORZYSTANIA Z ELEKTRONARZĘDZI

Należy przeczytać wszystkie ostrzeżenia i instrukcje dotyczące bezpieczeństwa. Ich nieprzestrzeganie może spowodować porażenie elektryczne, pożar i/lub poważne obrażenia ciała. Należy zachować wszystkie ostrzeżenia i instrukcje do późniejszego wykorzystania. Termin „elektronarzędzie” stosowany w ostrzeżeniach oznacza elektronarzędzie przewodowe zasilane z sieci lub elektronarzędzie bezprzewodowe zasilane akumulatorowo.

6 O CZYM TRZEBA PAMIĘTAĆ PRZED URUCHOMIENIEM!

- Pompa może być podłączona dosieci przy użyciu dowolnej wtyczki zabezpieczonej przed porażeniem, zainstalowanej zgodnie z przepisami. Napięcie zasilające wtyczki musi by wynosić 230 V \~ 50 Hz. Bezpiecznik min. 6 amp

Przestroga!

Kiedy pompa jest używana w pobliżu basenów kąpielowych lub stawów ogrodowych i w ich strefie ochronnej, musi być wyposażona w wyłącznik różnicowoprądowy (PRCD) o nominalnym prądzie wyłącznika maks. 30 mA (zgodnie z normą VDE 0100, część 702 i 738). Pompy nie wolno używać, kiedy w basenie lub stawie ogrodowym znajdują się ludzie! Skontaktować się ze swoim elektrykiem!

Uwaga!

(Ważne dla bezpieczeństwa użytkownika) Przed uruchomieniem pompy zatapialnej, należy zlecić specjaliście sprawdzenie następujących elementów:

• Podłączenie do uziemienia.
• Przewód zerowy.
• Awaryjny wyłącznik bezpieczeństwa musi być zgodny z przepisami bezpieczeństwa elektrowni i musi działać bez zarzutu.
• Połączenia elektryczne muszą być chronione przed wilgocią.
• Jeśli występuje ryzyko zalania, połączenia elektryczne należy umieścić w wyższym miejscu.
• Absolutnie nie wolno dopuszczać do przepływu przez pompę cieczy żracych i materiałów ściernych.
• Zatapialna pompa silnikowa musi być chroniona przed mrozem.
• Pompa musi być chroniona przed pracą na sucho.
• Należy także zapobiegać dostępowi dzieci, stosując odpowiednie środki.

Prawidłowe użytkowanie

Pompa zatapialna jest przeznaczona do przemieszczania wody o maksymalnej temperaturze 35 °C. Nie wolno jej używać do przemieszczania innych cieczy, szczególnie paliw silnikowych, płynów czyszczących i innych produktów chemicznych!

7 INSTALACJA

Oto sposób instalacji pompy zatapialnej:

■ W położeniu stacjonarnym ze stałym przewodem rurowym lub
■ w położeniu stacjonarnym z wężem elastycznym.

Proszę zauważyć!

Pod żadnym pozorem nie wolno instalować pompy przez zawieszenie jej bez podparcia na rurze doprowadzającej bądź przewodzie zasilającym. Ta pompa zatapialna musi być zawieszona na specjalnie dostarczonym uchwycie lub umieszczona na dnie szybu. Aby zagwarantować prawidłowe działanie pompy, dno szybu musi być wolne od szlamu i wszelkich zabrudzeń.

Jeśli poziom wody spadnie nadmiernie, wszelki szlam z szybu szybko opadnie i uniemożliwi uruchomienie pompy. Z tego względu konieczne jest regularne sprawdzanie pompy zatapialnej (przez wykonywanie rozruchów próbnych). Pływak jest dostosowany w taki sposób, by pompa mogła być natychmiast uruchomiona.

Uwaga!

Minimalne wymiary szybu pompy powinny wynosić 40 x 40 x 50 cm, aby umożliwiać przełącznikowi pływakowemu swobodne przemieszczanie się.

POWERPLUS POWEW67902 PL

Zasilanie sieciowe

Ta pompa zatapialna jest wyposażona we wtyczkę zabezpieczoną przed porażeniem zgodnie z przepisami. Ta pompa jest przeznaczona do podłączania do uziemionego gniazda 230 V - 50 Hz. Upewnić się, że gniazdo ma wystarczający bezpiecznik (min. 6 amperów) i jest w nienagannym stanie. Po podłączeniu wtyczki do gniazda pompa jest gotowa do pracy.

Ważna informacja!

Jeśli przewód zasilający zostanie uszkodzony wskutek działania zewnętrznego, jego naprawa powinna być dokonana przez wykwalifikowanego specjalistę przy użyciu wyłącznie standardowych części zamiennych. Zapewni to spełnienie wymaganych standardów bezpieczeństwa.

8 KONFIGUROWANIE DO PRACY

Po uważnym przeczytaniu tej instrukcji można skonfigurować pompę do pracy, biorąc pod uwagę następujące zalecenia:

■ upewnić się, że pompa jest ustawiona na dnie szybu
- upewnić się, że przewód ciśnieniowy został prawidłowo podłączony
■ upewnić się, że parametry zasilania elektrycznego wynoszą 230 V - 50 Hz
■ upewnić się, że gniazdo zasilające jest w dobrym stanie
■ upewnić się, że woda i wilgoć nie dostaje się do zasilania sieciowego
- nie dopuszczać do pracy pompy na sucho.

8.1 Odpowietrzenie pompy przed użyciem

- Przed rozpoczęciem użytkowania pompy zawsze należy się upewnić, że jest ona prawidłowo odpowietrzona. W razie potrzeby odchylić pompę kilka razy do przodu i do tyłu, aż przestaną się pojawiać pęcherzyki powietrza, a następnie odczekać 15 sekund przed uruchomieniem pompy.

8.2 Ustawianie punktu pracy ON/OFF (włącz/wyłącz)

Punkt pracy ON i OFF przełącznika pływakowego można ustawiać przez regulowanie przełącznika pływakowego w jego uchwycie zatrzaskowym.

Przed uruchomieniem pompy należy sprawdzić następujące punkty:

• Przełącznik pływakowy musi być zainstalowany w taki sposób, aby poziom punktu pracy ON i poziom punktu pracy OFF mogły być łatwo i bez wysiłku dostępne. Aby to sprawdzić, należy umieścić pompę w naczyniu wypełnionym wodą, ostrożnie unieść ręcznie przełącznik pływakowy, a następnie go opuścić. W trakcie tej czynności należy zwrócić uwagę, czy pompa włącza się i wyłącza.
• Upewnić się, że odległość między głowicą przełącznika pływakowego i uchwytem zatrzaskowym nie jest zbyt mała. Prawidłowe działanie nie jest gwarantowane, jeśli ten odstęp jest zbyt mały.
• Ustawiając przełącznik pływakowy, należy się upewnić, że nie dotyka on podstawy zanim pompa się wyłączy. Przestroga! Ryzyko pracy na sucho.

To urządzenie nie może być używane przez dzieci ani osoby o upośledzonych bądź nierozwiniętych zdolnościach fizycznych lub umysłowych, a także przez osoby bez odpowiedniego doświadczenia lub wiedzy, o ile nie zostaną one odpowiednio poinstruowane - przez osobę odpowiedzialną za ich bezpieczeństwo lub brygadzistę - albo jeśli nie zaznajomią się z wyżej podanymi instrukcjami użycia tego urządzenia.

POWERPLUS POWEW67902 PL

9 CZYSZCZENIE I KONSERWACJA

Uwaga! Przed wykonywaniem jakichkolwiek czynności przy urządzeniu należy wyciągnąć wtyczkę z gniazdka.

Nie wolno używać rozpuszczalników takich, jak benzyna, alkohol, woda amoniakalna itp. Te rozpuszczalniki mogą uszkodzić elementy z tworzyw sztucznych.

9.1 Wytyczne dotyczące konserwacji

Ta pompa zatapialna jest bezobsługowym zatwierdzonym produktem wysokiej jakości, poddawanym surowym kontrolom końcowym. Zalecamy regularne kontrole i konserwacje, aby zapewnić długotrwałe użytkowanie urządzenia i jego niezakłócone działanie.

Ważne! Uwaga!Odlączyć wtyczkę od sieci zasilania elektrycznego przed wszelkimi czynnościami konserwacyjnymi.

• Jeśli pompa jest często transportowana w trakcie pracy, powinna być oczyszczona czystą wodą po każdym użyciu.
• W przypadku instalacji stacjonarnej działanie przełącznika pływakowego powinno być sprawdzane co 3 miesiące.
• Wszystkie cząstki włókniste, które mogą się odkładać w obudowie pompy, powinny być usuwane strumieniem wody.
  Co 3 miesiące szyb i wirnik należy oczyścić z błota.
• Usunąć osady z pływaka czystą woda.

9.2 Czyszczenie wirnika

Jeśli w obudowie pompy zgromadzi się nadmierny osad, należy odłączyć spodnią część pompy w następujący sposób:

1. wyjąć klatkę wlotową z obudowy pompy
2. oczyścić wirnik czystą woda

Ważne! Nie stawiać ani nie opierać pompy na wirniku!

1. Montaż należy wykonywać w odwrotnej kolejności.

10 TECHNICAL DATA

Typ	POWEW67902
Napięcie / częstotliwość	230 V, 50 Hz
Moc pobierana	250 W
Maks. prędkość tłoczenia	5000 l/h
Maks. wysokość tłoczenia	6m
Maks. głębokość zanurzenia	5m
Maks. temperatura wody	35 °C
Dla wody czystej/brudnej:	Czysta
Obudowa (plastik(P)/ stal nierdzewna (SS)	P
Wlot wody (plastik(P)/ stal nierdzewna (SS)	P

POWERPLUS POWEW67902 PL

11 DZIAŁ SERWISU

• Uszkodzone włączniki muszą być wymieniane przez nasz dział obsługi posprzedażnej.
• W przypadku uszkodzenia kabla lub wtyczki sieciowej, należy je wymienić, stosując odpowiedni kabel dostępny w naszym dziale serwisu. Wymianę kabla może przeprowadzić tylko nasz dział serwisu (zob. ostatnią stronę) lub wykwalifikowana osoba (wykwalifikowany elektryk).

12 ROZWIAZYWANIE PROBLEMÓW

Usterki	Przyczyny	Środki zaradcze
Pompa nie uruchamia się	- Brak zasilania sieciowego- Pływak nie powoduje przełączania	- Sprawdzić zasilanie sieciowe- Przestawić pływak do wyższego położenia
Brak przepływu	- Sito wlotowe jest niedrożne- Wąż ciśnieniowy jest wygięty	- Oczyścić sito wlotowe strumieniem wody- Przestawić wąż
Pompa nie wyłącza się.	- Pływak nie opada	- Prawidłowo umieścić pompę na dnie szybu
Niewystarczający przepływ	- Sito wlotowe jest niedrożne- Ograniczenie wydajności pompowania przez brudną wodę zawierającą substancje ścierne	- Oczyścić sito wlotowe- Oczyścić pompę i wymienić zużyte części
Pompa wyłącza się po krótkim okresie pracy	- Wyłącznik termiczny zatrzymuje pompę z powodu brudnej wody- Zbyt gorąca woda Wyłącznik termiczny wyłącza pompę	- Odłączyć wtyczkę od zasilania elektrycznego Oczyścić pompę i szyb- Upewnić się, że nie przekroczono maks. temperatury wody wynoszącej 35 °C

13 PRZECHOWYWANIE

■ Dokładnie oczyścić całe urządzenie i jego akcesoria.
- Przechowywać urządzenie w stabilnym i bezpiecznym położeniu w chłodnym, suchym i niedostępnym dla dzieci miejscu, nie narażając go na zbyt wysoką ani zbyt niską temperature.
- Chronić urządzenie przed bezpośrednim działaniem promieni słonecznych. W miarę możliwości urządzenie należy przechowywać w ciemności.
- Nie wolno go przechowywać w plastikowych workach, które mogłyby powodować powstawanie wilgoci.

POWERPLUS POWEW67902 PL

14 GWARANCJA

- Na produkt udziela się gwarancji, zgodnie z przepisami prawa, obowiązującej przez 24 miesięcy od daty zakupu przez pierwszego użytkownika.

- Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne. Ale nie obejmuje uszkodzonych części podlegających normalnemu zużyciu, takich jak łożyska, szczotki, przewody i wtyczki, ani takich akcesoriów jak wiertła, końcówki do wiertarek, brzeszczoty pił, itd.; nie obejmuje także uszkodzeń ani usterek spowodowanych przez niewłaściwe używanie produktu, wypadki lub modyfikacje; gwarancja nie obejmuje również kosztów transportu.

- Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy: baterii, ładowarek, uszkodzonych części ulegających normalnemu zużyciu, takich jak łożyska, szczotki, przewody i wtyczki, ani takich akcesoriów jak wiertła, końcówki do wiertarek, brzeszczoty pił, itd.; nie obejmuje także uszkodzeń ani usterek spowodowanych przez niewłaściwe używanie produktu, wypadki lub modyfikacje; gwarancja nie obejmuje również kosztów transportu.

- Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.

- Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania urządzenia.

- Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.

■ Wiecei informacji można uzvskać, dzwoniac na numer: 00 32 3 292 92 90.

- Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.

- Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciażeniem urządzenia.

- Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie uwzględnia wszystkich możliwych sytuacji.

- Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.

- Urządzenia lub części, które zostaną wymienione w ramach gwarancji, pozostają zatem własnością Varo NV.

- Zastrzegamy sobie prawo do odrzucenia roszczenia, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek weglowych itp.).

■ Jako dowód zakupu należy zachować rachunek.

- Niezdemontowane narzędzie należy zwrócić do sprzedawcy, w oryginalnym opakowaniu, formowanym metodą wydmuchiwania (jeżeli produkt był w nie fabrycznie zapakowany), wraz z dowodem zakupu.

POWERPLUS POWEW67902 PL

15 ŚRODOWISKO

Zgodnie z art. 13 ust 1. Ustawy z dnia 11 września 2015 roku o zużytym sprzęcie elektrycznym i elektronicznym zakazuje się umieszczania zużytego sprzętu łącznie z innymi odpadami. Elektroodpady nie mogą być wyrzucane do pojemników do selektywnej zbiórki odpadów komunalnych. Można je oddać w specjalnie wyznaczonych miejscach np. Punkt Selektywnej Zbiórki Odpadów Komunalnych lub/ bądź w punktach handlowych oferujących w sprzedaży sprzęt elektroniczny. Należy postępować zgodnie z obowiązującymi w Polsce przepisami dotyczącymi selektywnej zbiórki urządzeń elektrycznych i elektronicznych. Prawidłowa gospodarka odpadami pomaga uniknąć potencjalnych skutków dla środowiska i zdrowia ludzi wynikających z obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

16 DEKLARACJA ZGODNOŚCI

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że

produkt: POMPA ZATAPIALNA 200 W

znak towarowy: POWERplus

model: POWEW67902

spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opierając się na stosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji.

Dyrektywy europejskie (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania):

2011/65/UE

2014/35/UE

2014/30/UE

Europejskie normy zharmonizowane (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania):

EN60335-1 : 2012

EN60335-2-41: 2003

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2:2019

EN61000-3-3:2013

Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Niżej podpisany/a działa w imieniu Dyrektora Naczelnego firmy

Mentens Ludo

Ludo Mertens

Specjalista ds. Regulacyjnych – Dyrektor ds. Zgodności z Przepisami
