Producttype	Dompelpomp
Merk	PowerPlus
Model	POWEW67902
Opgenomen vermogen	250 W
Netspanning	230 V / 50 Hz
Max. debiet	5000 l/h
Max. opvoerhoogte	6 m
Max. onderdompelingsdiepte	5 m
Max. watertemperatuur	35 °C
Watertype	Schoon water
Materiaal behuizing	Kunststof
Materiaal waterinlaat	Kunststof
Kabellengte	10 m met veiligheidsstekker
Uitlaataansluiting	Minimale binnendiameter 1¼" (31,75 mm)
Vlotter schakelaar	Ja, verstelbaar
Aanbevolen differentieelschakelaar	30 mA
Garantie	24 maanden

Veelgestelde vragen - POWEW67902 PowerPlus

Wat is de vereiste voedingsspanning?

De pomp werkt op een veiligheidsstopcontact van 220-230 V / 50 Hz met een zekering van minimaal 6 ampère.

Kan het worden gebruikt voor vuil water?

Nee, deze pomp is ontworpen voor schoon water. Niet gebruiken voor agressieve, schurende vloeistoffen of brandstoffen.

Hoe installeer ik de pomp in een put?

Plaats de pomp op de bodem van de put met behulp van de handgreep of laat deze op de bodem zakken. Zorg ervoor dat de bodem vrij is van modder. De pomp mag nooit aan de kabel of slang worden opgehangen.

Hoe stel ik de vlotter schakelaar af?

De vlotter schakelaar kan worden afgesteld door de positie in het inkepingsmechanisme te wijzigen. Deze moet vrij kunnen op- en neergaan om de pomp in/uit te schakelen. Controleer of deze de grond niet raakt voordat de pomp stopt.

Wat te doen als de pomp niet start?

Controleer eerst de netspanning en of de vlotter schakelaar in de hoge stand staat. Als het probleem aanhoudt, reinig dan het inlaatfilter en zorg ervoor dat de pomp goed is ontlucht.

Wat is de maximale onderdompelingsdiepte?

De maximale onderdompelingsdiepte is 5 meter. Niet verder onderdompelen.

Hoe onderhoud ik de pomp?

Koppel de pomp altijd los van de stroomvoorziening voor onderhoud. Reinig de pomp na elk gebruik met schoon water. Controleer elke 3 maanden de werking van de vlotter schakelaar en reinig de bodem van de put.

Hoe reinig ik het schoepenrad?

Maak de zuigmand los van het pomplichaam, reinig vervolgens het schoepenrad met schoon water. Plaats de pomp niet op het schoepenrad.

Wat te doen bij lekkage of beschadigde kabel?

Repareer de kabel niet zelf. Neem contact op met de erkende Powerplus-klantenservice voor vervanging.

Wat is het toegestane watertemperatuurbereik?

De watertemperatuur mag niet hoger zijn dan 35 °C. Hogere temperaturen kunnen de pomp beschadigen.

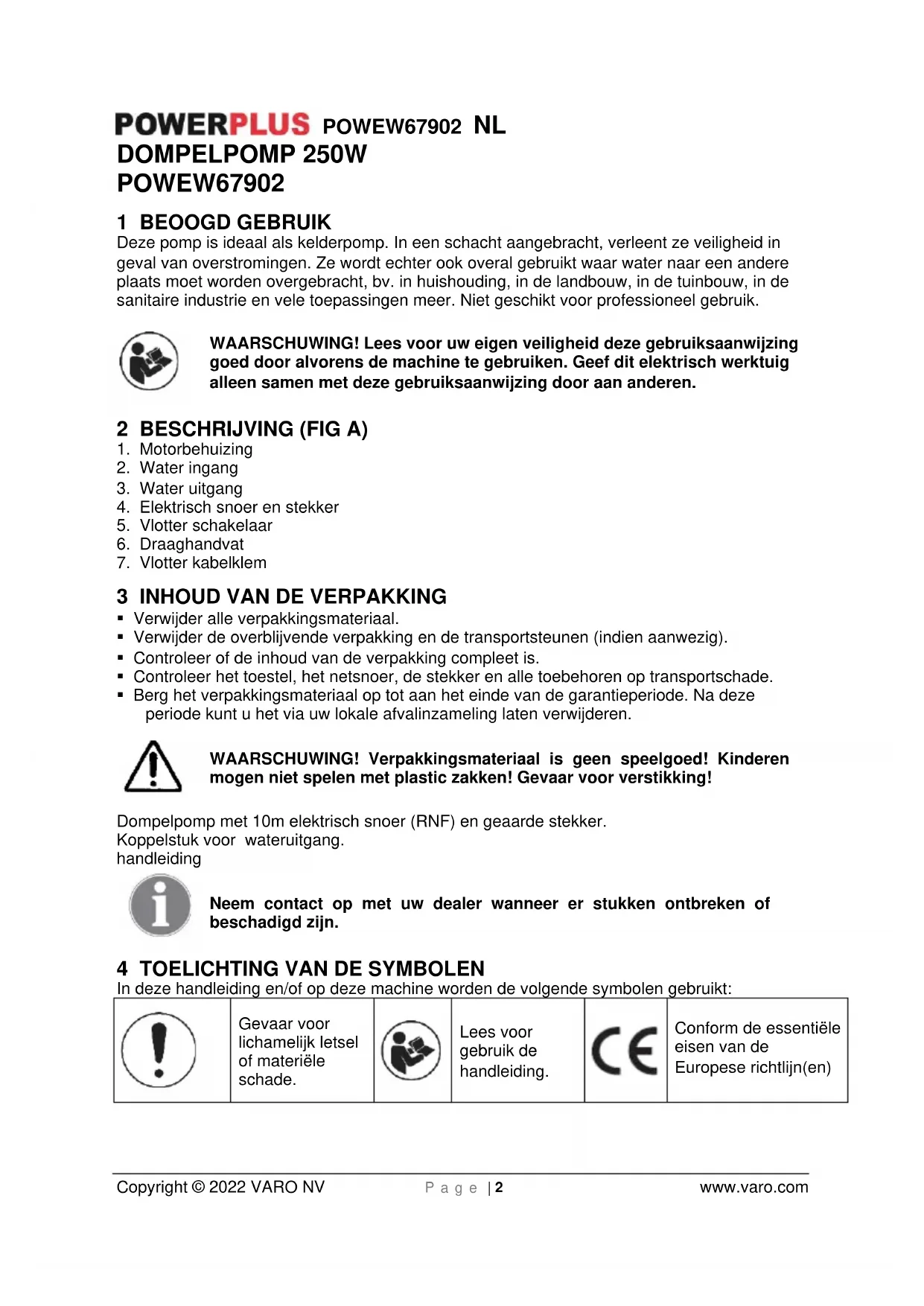

GEBRUIKSAANWIJZING POWEW67902 PowerPlus

Deze pomp is ideaal als kelderpomp. In een schacht aangebracht, verleent ze veiligheid in geval van overstromingen. Ze wordt echter ook overal gebruikt waar water naar een andere plaats moet worden overgebracht, bv. in huishouding, in de landbouw, in de tuinbouw, in de sanitaire industrie en vele toepassingen meer. Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Motorbehuizing
2. Water ingang
3. Water uitgang
4. Elektrisch snoer en stekker
5. Vlotter schakelaar
6. Draaghandvat
7. Vlotter kabelklem

3 INHOUD VAN DE VERPAKKING

■ Verwijder alle verpakkingsmateriaal.
- Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
- Controleer of de inhoud van de verpakking compleet is.
- Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
- Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen.

WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!

Dompelpomp met 10m elektrisch snoer (RNF) en geaarde stekker.

Koppelstuk voor wateruitgang.

handleiding

Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Gevaar voor lichamelijk letsel of materiële schade.

Lees voor gebruik de handleiding.

Conform de essentiële eisen van de Europese richtlijn(en)

POWERPLUS POWEW67902 NL

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

6 IN ACHT TE NEMEN VOOR DE INBEDRIJFSTELLING!

- De elektrische aansluiting gebeurt via een reglementair aangesloten geaard stopcontact, met een netspanning van 230 Volt/50 Hz. Zekering van minstens 6 Ampère.

Voorzichtig!

Aan zwembassins en tuinvijvers en in hun veiligheidsbereik is het gebruik van de pomp enkel toelaatbaar mits zij beveiligd is door een verliesstroomschakelaar met een uitschakelende nominale stroom tot 30 mA (overeenkomstig VDE 0100 deel 702, 738).

De pomp mag niet in werking zijn of gezet worden als zich personen in het zwembassin of in de tuinvijver bevinden. Raadpleeg Uw elektricien!

Attentie!

(voor uw veiligheid) Laat alvorens uw nieuwe dompelpomp in gebruik te nemen een vakkundige controleren of

• De aarding
  ■ De geaarde nulleider
• De verliesstroomschakelaar beantwoorden aan de voorschriften van de elektriciteitsmaatschappij en correct functioneren.
• De elektrische stekkerverbindingen moeten tegen vocht beschermd worden.
• Bij overstromingsgevaar moeten de stekkerverbindingen naar een tegen overstroming beschermde zone overgebracht worden.
• Het transport van agressieve vloeistoffen en op corrosie berustende (als smeergelwerkende) stoffen moet in ieder geval vermeden worden.
• De dompelpomp moet tegen vorst beschermd worden.
  ■ De pomp mag niet drooglopen.
• Maatregelen treffen opdat de pomp niet in de handen van kinderen kan geraken.

Duurzaamheid

De door u aangeschafte dompelpomp is geschikt voor het transport van water met een temperatuur van maximum 35°C.

Deze pomp mag niet voor andere vloeistoffen gebruikt worden en met name nooit voor motorbrandstof, schoonmaakmiddelen en andere chemische producten!

7 DE INSTALLATIE

Het installeren van de dompelpomp kan op de volgende manieren gebeuren:

■ Stationair met een vaste buisleiding
■ of
■ Stationair met een flexibele slang.

Attentie!

Bij de installatie opletten dat de pomp nooit vrij hangend aan de drukleiding of aan de stroomkabel gemonteerd mag worden. De dompelpomp moet aan de draaggreep, die daarvoor voorzien is, worden opgehangen of moet op de bodem van de schacht liggen. Ten einde een perfecte werking van de pomp te verzekeren, moet de bodem van de schacht altijd vrij zijn van slijk of van andere verontreinigingen.

Bij een te laag waterpeil kan het slijk aanwezig in de schacht snel uitdrogen en de pomp verhinderen aan te slaan. Daarom is het noodzakelijk om de dompelmotorpomp regelmatig te controleren (aanlooptest uitvoeren).

De vlotterschakelaar is dusdanig ingesteld dat een onmiddellijke inbedrijfstelling mogelijk is.

Opmerking!

De pompschacht moet minstens 40 x 40 x 50 cm groot zijn, zodat de vlotterschakelaar zich vrij kan bewegen.

POWERPLUS POWEW67902 NL

De netaansluiting

De door u aangeschafte dompelpomp is al met een geaarde stekker uitgerust. De pomp moet worden aangesloten op een geaarde stopcontactdoos met 220/230 Volt/ 50 Hz.

Controleer of het stopcontact voldoende beveiligd is (minstens 6 A) en of het volledig in orde is. Steek de pompstekker in het stopcontact en de pomp is nu startklaar.

Opmerking

Moest de stroomkabel of de stekker door uitwendige oorzaken beschadigd worden, mag de kabel of stekker uitsluitend door gekwalificeerde vaklui en met het juiste materiaal hersteld worden.

8 INBEDRIJFSTELLING

Nadat u deze installatie- en gebruiksaanwijzing aandachtig heeft gelezen, kunt u met inachtneming van de hierna volgende punten de nieuwe pomp in bedrijf stellen:

• Controleer of de pomp op de schachtbodem rust.
• Ga na of de drukleiding reglementair aangebracht werd.
• Controleer of de elektrische aansluiting 230Volt/50 Hz bedraagt.
• Controleer of het elektrisch stopcontact aan de reglementaire voorschriften voldoet.
• Ga na of er geen vocht of water aan de netaansluiting kan komen.
  ■ Zorg ervoor dat de pomp nooit droogloopt.

8.1 Ontluchten pomp voor ingebruikname

- Zorg er steeds voor dat de pomp voor ingebruikname goed ontlucht is, eventueel de pomp enkele malen heen en weer kantelen tot er geen luchtbellen meer verschijnen, minstens 15 seconden wachten vooraleer de pomp te starten.

8.2 Afstellen van het In/Uit-schakelpunt

Het IN resp. UIT-schakelpunt van de vlotterschakelaar kan afgesteld worden door de vlotterschakelaar in zijn afscherming te veranderen. Gelieve de volgende punten te controleren vóór U de pomp in gebruik neemt:

• De vlotterschakelaar moet zo aangebracht zijn dat de schakelpunthoogte IN en de schakelpunthoogte UIT gemakkelijk en met weinig kracht kan bereikt worden. Controleer dit door de pomp in een met water gevuld vat te plaatsen en de vlotterschakelaar met de hand voorzichtig op te heffen en daarna weer te laten zakken. Daarbij kunt U zien of de pomp zich in- en uitschakelt.
• Let er wel op dat de afstand tussen de kop van de vlotterschakelaar en kabelklem niet te klein is. Als de afstand te klein is, is de perfecte functie niet gewaarborgd.
• Let bij het afstellen van de vlotterschakelaar erop dat de vlotterschakelaar niet de grond raakt vóór de pomp uitgeschakeld wordt. Opgelet! Gevaar van drooglopen.

Dit toestel is niet geschikt om gebruikt te worden door kinderen en door personen waarvan de lichamelijke, de zintuiglijke of de psychische capaciteiten verminderd zijn of door personen onthouden van ervaring of kennis, behalve als deze personen genieten door middel van een persoon verantwoordelijk voor hun veiligheid, een toezicht of door voorafgaande voorschriften betreffende het gebruik van het toestel

POWERPLUS POWEW67902 NL

9 REINIGING EN ONDERHOUD

Opgelet ! Trek de netstekker uit de contactdoos alvorens werkzaamheden aan het apparaat te verrichten.

Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen kunnen de plastic onderdelen beschadigen.

9.1 Onderhoudsvoorschriften

De dompelpomp hoeft geen bijzonder onderhoud en is een beproefd kwaliteitsartikel dat aan strenge eindcontroles onderworpen is. Met het oog op een lange levensduur en een permanent gebruik raden wij u nochtans aan, de pomp aan regelmatige controles en onderhoud te onderwerpen.

Opgelet! Belangrijk!

• Voor begin van om het even welke onderhoudswerkzaamheden steeds de stekker uit het stopcontact trekken
• Wordt de pomp wel eens vaker getransporteerd, is het raadzaam ze na ieder gebruik met zuiver water te reinigen.
• Bij stationaire installatie is een driemaandelijkse controle van de werking van de vlotterschakelaar aan te bevelen.
• Vezeltjes en vaste deeltjes die zich eventueel in het pompuis vastgezet hebben, met een waterstraal verwiideren.
• Alle 3 maanden de schachtbodem van slijk bevrijden en ook de schachtwanden reinigen.
• Afzetting op de vlotterschakelaar met zuiver water schoonmaken.

9.2 Schoonmaken van het schoepenwiel

Bij een bovenmatige afzetting in het pomphuis dient het onderste gedeelte van de pomp als volgt te worden ontmanteld:

1. Neem de aanzuigkorf af van het pomphuis.
2. Maak het schoepenwiel met helder water schoon.

Let op! Laat de pomp niet rusten op het schoepenwiel!

1. Voor de assemblage gaat u in omgekeerde volgorde te werk.

type	POWEW67902
Netaansluiting	230V / 50Hz
Opgenomen vermogen	250W
Capaciteit max.	5000 l/h
Opvoerhoogte max.	6m
Dompeldiepte max.	5m
Watertemperatuur max.	35°C
Bestemd voor zuiver/vuil water	Zuiver
behuizing (plastiek (P) / Roestvrijstaal (SS))	P
Water ingang (plastiek (P) / Roestvrijstaal (SS))	P

POWERPLUS POWEW67902 NL

11 SERVICEDIENST

• Beschadigde schakelaars moeten in de werkplaats van onze klantendienst hersteld worden.
• Wanneer de voedingskabel (of de stekker) beschadigd is, moet hij worden vervangen door een specifieke voedingskabel, die bij onze klantendienst (serviceafdeling - zie laatste pagina) verkrijgbaar is. Het vervangen van de voedingskabel mag uitsluitend worden uitgevoerd door onze klantendienst (serviceafdeling - zie laatste pagina) of een gekwalificeerde persoon (een vakman op het vlak van elektriciteit).

12 STORINGEN VERHELPEN

Storingen	Oorzaken	Verhelpen
Pomp start niet	▪ geen net spanning▪ vlotterschakelaar schakelt niet	▪ netspanning controlleren▪ vlotterschakelaar in hogere positie brengen
Pomp transporteert niet	▪ inloopzeef verstopt▪ drukslang geknikt	▪ Inloopzeef met water reinigen▪ De knik eruit halen
Pomp schakelt niet uit	▪ vlotterschakelaar kan niet afzinken	▪ pomp correct op schachtbodem plaatsen
Debiet ontoereikend	▪ inloopzeef verstopt▪ dalend pompvermogen, door sterke vervuiling en corrosie water aan toevoegen	▪ inloopzeef reinigen▪ pomp reinigen en versleten stukken vernieuwen
Pomp schakelt na korte looptijd uit	▪ motorbeveiliging schakelt de ponp uit, te sterke watervervuiling▪ watertemperatuur te hoog, motorbeveiliging schakelt uit	▪ netstekker uittrekken pomp en schacht schoonmaken▪ Op max. watertemperatuur van 35°C achten!

13 OPSLAG

■ Reinig zorgvuldig de gehele machine en het toebehoren.
- Berg de machine op buiten het bereik van kinderen, in een stabiele en veilige positie en op een droge plaats met een gematigde temperatuur. Vermijd te hoge en te lage temperaturen.
- Bescherm de machine tegen direct invallend licht. Bewaar ze, indien mogelijk, op een donkere plaats.
- Bewaar de machine niet in plastic of Nylon zakken om te vermijden dat er zich vocht ophoopt.

POWERPLUS POWEW67902 NL

14 GARANTIE

- Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 24 maanden die begint vanaf de datum van aankoop door de eerste koper.

- Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: defecte onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

- Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

- Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

- Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

- Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

■ Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

- Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

- Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

- Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief

- De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

- Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

- We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

- Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

- Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.

15 MILIEU

Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze.

Het elektrische afval mag niet op dezelfde manier behandeld worden dan het gewone huishoudelijke afval. Breng het naar een recyclagecentrum op plaatsen waar zulke gepaste installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

POWERPLUS POWEW67902 NL

16 CONFORMITEITSVERKLARING

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: DOMPELPOMP 250W

Handelsmerk: POWERplus

Model: POWEW67902

voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2011/65/EU

2014/35/EU

2014/30/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN60335-1 : 2012

EN60335-2-41: 2003

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2:2019

EN61000-3-3:2013

Beheerder van de technische documentatie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Mertens Ludo

Ludo Mertens

Regelgevings- en compliancemanager
