| Marca | PowerPlus |
| Modelo | POWEW67904 |
| Tipo de produto | Bomba submersível para água suja |
| Alimentação elétrica | 230 V / 50 Hz, fusível min. 6 A |
| Potência absorvida | 400 W |
| Vazão máxima | 7500 l/h |
| Altura de recalque máxima | 5 m |
| Profundidade de imersão máxima | 5 m |
| Temperatura máxima da água | 35 °C |
| Tipo de água | Água suja (clara possível) |
| Material do invólucro | Plástico |
| Material da entrada de água | Plástico |
| Peso | 3,42 kg |
| Comprimento do cabo elétrico | 10 m (com ficha de segurança) |
| Diâmetro de conexão mín. | 1 1/4 polegada |
| Interruptor de bóia | Sim, ajustável |
| Proteção elétrica | Disjuntor diferencial 30 mA recomendado |
| Garantia | 24 meses |
| Normas | CE, EN60335-1, EN60335-2-41, EN55014, EN61000 |
| Manutenção | Limpeza com água limpa após uso, verificação do interruptor de bóia a cada 3 meses |
| Segurança | Não operar a seco, proteger contra geada, não usar para líquidos agressivos |
Perguntas frequentes - POWEW67904 PowerPlus
Perguntas dos utilizadores sobre POWEW67904 PowerPlus
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Bomba em formato PDF gratuitamente! Encontre o seu manual POWEW67904 - PowerPlus e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. POWEW67904 da marca PowerPlus.
MANUAL DE UTILIZADOR POWEW67904 PowerPlus
PT PORTUGUES TRADUÇÃO DO MANUAL DE INSTRUÇões ORIGINAL
NO NORSK OVERSETTELSE AV ORIGINAL BRUKERVEILEDNING
DA DANSK OVERS/ETTESEL AF DEN ORIGINALE BRUGSVJELEDNING
SV SVENSKA OVERSATTNING AV DEN URSPRUNGLIGA BRUKSANVISINGEN
FI SUOMI ALKUPERAISEN OHJEKIRJAN KAANNOS
EL EAnyuka Metappaon Tou npwotou Evxepidou oynuW
HR HRVATSKI PRJEVOD ORIGINALNOG PRIRUCNIKA S UPUTAMA ZARAD
SR SRPSKI PREVOD ORIGINALNOGUPUTSTVAZAUPOTREBU
CS CESKY PREKLAD ORIGINALNHO NAVODU KPOUZITI
SK SLOVENCINA PREKLAD NAVODU NAPOUZIVANIE Z ORIGINALU
RO ROMAN TRADUCEREA MANUALULUI DE INSTRUCTIUNI ORIGINALE
PL POLSKI TLEUMACZENIE ORYGINALNEJ INSTRUKCJI OBSEUGI
HU MAGYAR AZEREDETI KEZELESI UTASITAS FORDITASA
RU PYCCKNI OPINHAAHBHAR IHCTPYKLII NO 3KCPIIYATAUIN
BG BbIITAPCKN IPEBOH HA OPINHAJIHOTOPbKOBOCTBO
POWERPLUSPOWEW67904NL
11 DEPARTAMENTO TECNICO
1 UTILIZACAO PREVISTA 2
2 DESCRIÇÃO (FIG A) 2
3 LISTA DE CONTEUDO DA EMBALAGEM. 2
4 SIMBOLOS. 2
5 PROCEDIMENTOS GERAIS DE SEGURANCA. 3
6 A CONSIDERAR ANTES DA COLOÇÃO EM SERVICO! 3
7 INSTALAÇAO 3
8 COLOCAÇÃO EM FUNCIONAMENTO 4
8.1 Ventilar a bomba antes de usar 4
8.2 Ajuste do ponto de comutation para ligar/desligar 4
9 LIMPEZA E MANUTENÇÃO 4
9.1 Guias de manuteniao 5
9.2 Limpar a roda de aletas 5
10 DADOS TECNICOS 5
11 DEPARTAMENTO DE SERVICO 5
12 REPARACAO DE AVARIAS 6
13 ARMAZENamento 6
14 GARANTIA 7
15 MEIO-AMBIENTE 7
16 DECLARACAO DE CONFORMIDADE 8
POWERPLUS POWEW67904 PT BOMBA SUBMERSIVEL 400W POWEW67904
1 UTILIZACAO PREVISTA
Esta bomba serve sobretudo como bomba em caves. Instalada num什麽 na cave, a bomba protege contra inundacao deste. A bomba serve em todos os casos ond e necessario transporte agua, p.ex., na casa, na agricultura, no jardim, nas instalacoes sanitarias, etc. Não adequado para uso professional.
AVISO! Antes de utiliser amaids, leia atentamente este manual para garantir a sua和个人a segurar. Ceda apenas a sua ferramenta electrica jintamente com este manual de instruções.

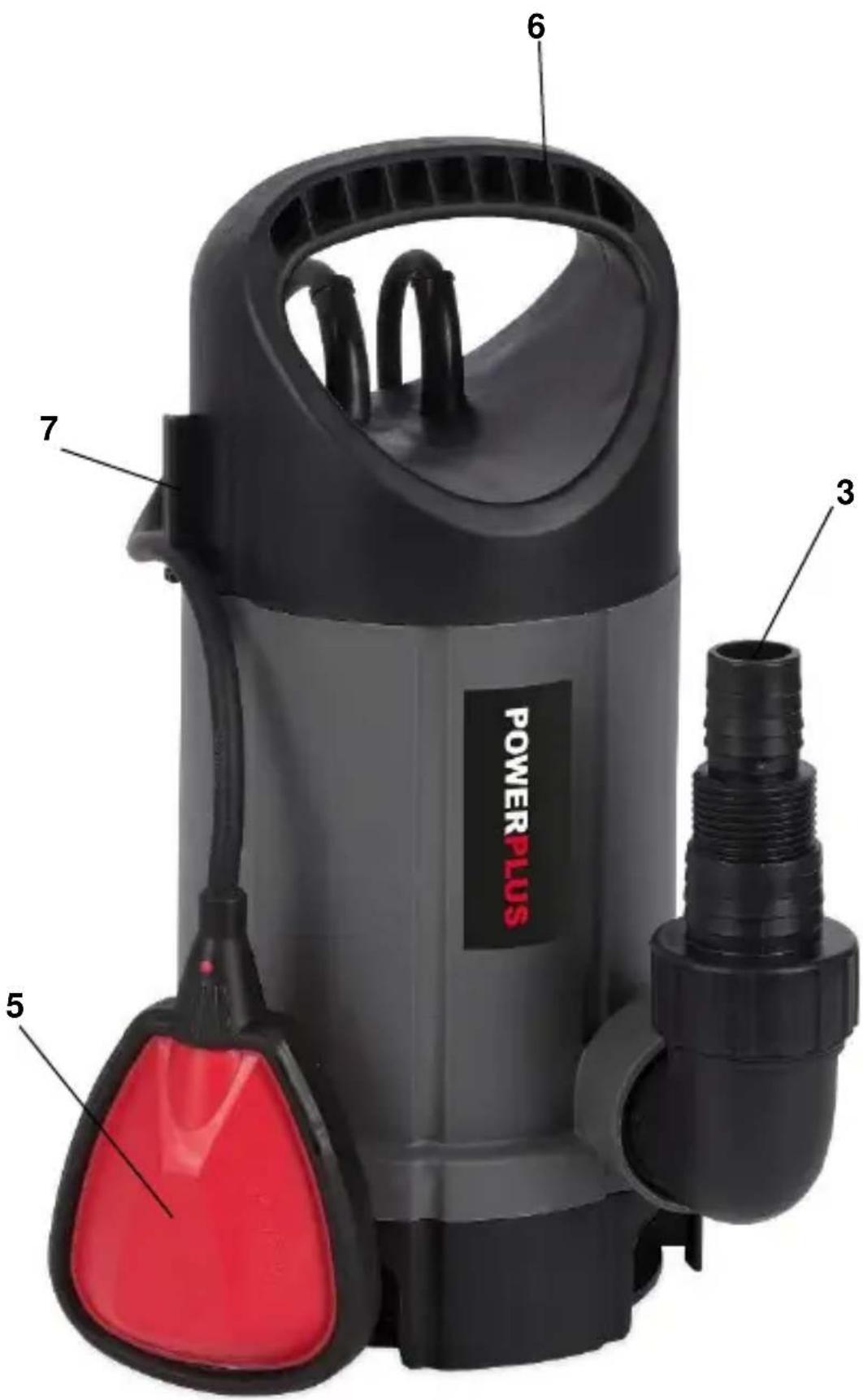

2 DESCRIÇÃO (FIG A)
Retire todo o material da embalagem.
Retire os suportes de embalagem e transporte ainda existentes (se houver).
- Verifique a existência de todo o conteudo da embalagem
- Verifique posséveis danos de transporte na ferramenta, no cabo de alimentação, na fiche electrica e em todos os acessórios.
- Se possével, guarde a embalagem até ao fim do期内o de garantia. Elimine-a depoiis através do seuSYSTEMA de recolha de resíduos local.
AVISO Os materiais de embalagem não são brinquados! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!
Bomba submersivel com cabo eletrico de10m (RNF), com ficha com ligação à terra Ligação se saía.
Manual de instruções
CasoILA partes em falta ou danificadas, por favor,contacte o seu comerciante.
4 SIMBOLOS
Neste manual e/ou na boaquina são utilizes os segunteis sintbolos:
| ! | Atença: risco de ferimentos ou eventuels danos na ferramenta. | Atença: risco de ferimentos ou eventuels danos na ferramenta. | CE | Em conformidade osrequireimentos essenciais aplicáveis da(s) directiva(s) europeia(s). |
Leia todos os avisos de segurar e todas as instruções. O não-cumprimento dos avisos e instruções podem provocarCHOque eletrico, incendio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceitoutilizando a seguir de „Ferramenta eletrica"refere-se a ferramentas electrolyticas com cabo de alimentação ou alimentação por bateria (sem cabo eletrico).
6 A CONSIDERAR ANTES DA COLOÇÃO EM SERVICO!
- A conexão eletrica deve-se realizar atraves duma ficha com contacto de segurar, tensão de 230 Volts/50Hz, fusivel minimo: 6 ampères.
Atença!
Em pescinas, lagos de jardins e na sua zona de proteção, so é permitido usar a bomba com um interruptor por corrente de defeito que dispara com uma corrente nominal max. de 30 mA (conforme a norma alema VDE 0100, partes 702 e 738). Se estiverem pessoas na piscina ou no lago do jardim, não é permitido usar a bomba. Consulte o seu electricista especializzato.
Atença!
(Para a sua segurar) Antes de colocar a sua nova bomba submersivel em functimento.
mande inspeccionar por um especialista:
a ligacao a terra;
a ligacao ao neutro;
- o circuito do disjuntor de corrente de defeito. Este deve corresponder as regras de segurarca das companhias fornecedoras de energia e devem funcionar perfeitamente.
- Proteger as conexões electrolyicas por encaixe contra humidade.
- Em caso de existir perigo de inundação, instalar as conexões por encaixe na zona não atinqível pela inundação.
- Não aspirar liquidos agressivos, nem substancias abrasivas!
Proteger a bomba submersivel contra geada.
- Proteger a bomba contra o functiOnamento a seco.
- Aplicar medidas apropriadas para evitar o alcance da bomba porcriancas.
Resistência
A bomba submersivel que adquiriu foi Concebida para a circulacao de agua com uma temperatura maxima de 35 C. É proibido utilizea-la para outros liquidos, em particular, combustivel para motores, substancias de limpeza e outros produits químicos!
7 INSTALLação
A bomba submersivel pode ser instalada ou:
Ao instalar a bomba, tenha em atencao que ela nunca deve ficar suspensa livrente no seu tubo de saida ou no cabo eletrico. A motobomba submersivel deve ser suspensa na asa prevista para este fim ou ser colocada sobre o fundo do poço. Para garantir o perfeito funcionaamento da bomba, o fundo do poço sempre deve estar livre de lama ou outras sujidade.
Se o nível de agua for demasiado baixo, a lama pode endurecer rapidamente e impeder o arranque da bomba. Por isso, é precisio controlar a motobomba submersivel em intervalos regulares (fazer um ensaio de arranque). O flutuador está ajustado de forma a que a bomba possa ser imeditamente colocada em service.
Observação!
As dimensionaloes minimas do poço onde a bomba é instalada devem corresponder a 40× 40× 50 cm para permitir o livre movimento do interruptor-flutuador.
A bomba submersivel que adquiriu está equipada com uma fixa elétrica com contacto de segurança. A bomba deve ser connectada a uma tomada elétrica com contacto de segurança de 230 Volts/50Hz. Assegure-se que o fusivel que protege a tomada elétrica aparece uma proteção suficiente (pelo menos 6 A) e esteja em ordem. Introduza a fixa elétrica da bomba na tomada e a bomba está pronta a funcional.
Nota importante!
Se o cabo de ligaçao a rede ou a ficha estiverem danificados devido a causas externas, não é permitido reparar o cabo eletrico.
8 COLOÇÃO EM FUNCIONAMENTO
Apos a leitura das instruções de instalação e de service, pode colocar a sua nova bomba em precisão, considerando os segunte它们:
- Verifique se a bomba se apoia nouve do什麽.
- Verifique se o tubo de pressao fou connectao correctamente.
- Assegure-se que a tensão na rede elétrica corresponda a 230 Volts/50 Hz.
Verifique se a tomada elcctrica se encontra em perfeito estado. - Assequre-se que nenhuma humidade ou agua possam atingir a conexão eletrica.
- Evite o funciona da bomba a seco.
8.1 Ventilar a bomba antes de usar
- Certifique-se sempre que a bomba é devidamente ventilada antes de colocar a mesma em functimento. Se necessário, incline a bomba para a fronte e para às diversas vezes até não aparecerem mais bolhas de ar, aguarde pelo menos 15 segundos antes de.iniciar a bomba.
8.2 Ajuste do ponto de comutatione para ligar/desligar
Pode-se fazer o ponto de comutation para ligar/desligar o interruptor-flutuador, mudando a posicao do interruptor-flutuador nos entalhes da graduação. Antes da colocacao em funciona, verifique os segunteis pontos:
- O interruptor-flutuador deve estar montado de moda a os pontos de comutation para LIGAR e DESLIGAR possam ser acedidos com faculdade e pouca forca. Verifique isso, colocando a bomba num recipienthe cheio de agua. Levante com cuidado o interruptor-flutuador com a mao e depois abaixe-o. Assim, poderá ver se a bomba liga ou deslga.
- Tenha em atençao que a distancia entre a cabeca do interruptor-flutuador e os entalhes da graduação para o mesmo não deve ser demasiado reduzida. Se a distência for reduzida demais, não está garantido o functiamento perfeito.
- Ao ajustar o interruptor-flutuador, tenha em atençao que este não deve址ar ao fundo antes da bomba se desligar. Atença; há perigo de marcha a seco.
Este aparecido não é indicado para ser realizado por crianças e pessoas com capacidades fisicas, mentalis e psíquicas reduzidas e también não é indicado para pessoas sem experiencia ou conheçimentos, sé se a persona responsavelPGA segança destas pessoas explicar previamente autilização e as dispositions de uso relacionadas com esteaporelho.
9 LIMPEZA E MANUTENÇÃO
Atença! Antes de realizar intervenções no equipamento, retira a ficha da tomada.
Nunca utilize solvente tais como o petrolóleo, alcool, agua amoniacal, etc.
Estes solventa poderão danIFICAR as peças de plástico.
9.1 GUIs de manutenção
A motobomba submersivel é um produto de qualidade comprovado, isento de manutenção e rigorosamente controlado.
Para garantir uma vidautillonga e umfunicjonamento sem perturbaçõesaconselhamos um controlo regulardofunicjonamento da bomba.
Atença! Importante!
Aoutilizarabombacomo bombaporttil,limpe-a comagua correnteaposcadutilização.
- Quando a bomba estiver instalada de forma fixa, é aconseñével controlar de 3 em 3 mezes o Functionamento do interruptor-flutuador.
- Limpe a bomba dePEGOs fios ou fibras acumuladas na caixa da bomba utilizing um jacto de agua.
- De 3 em 3 meSES, tire a lama do fundo do poço e limpe tambem as paredes.
- Limpe o interruptor-flutuador da sujidade acumulada utilizing agua corrente.
9.2 Limpar a roda de aletas
Caso exista uma grande concentração de sedimentos na caixa da bomba, a parte inferior desta tera de ser desmontada da segunte forma:
- Desaperte a caixa do aspirador da caixa da bomba.
- Limpe a roda de aletas com agua limpa.
Important! Não coloque nen apoie a bomba na roda de aletas!
- A montagem faz-se pela ordem inversa.
10 DADOS TECNICOS
| Modelo | POWEW67904 |
| Voltagem / Frequência | 230V / 50Hz |
| Consumo | 400W |
| Débito máximo. | 7500 l/h |
| Altura maxi. de elevação | 5 m |
| Profundidade maxi. de imersão | max.5 m |
| Temperatura maxi. da água | 35°C |
| Para agua limpa/suja: | Suja |
| Caixa (em plácico (P) / aço inoxidável (SS)) | P |
| Entrada de água (em plácico / aço inoxidável (SS)) | P |
| Peso | 3.42kg |
11 DEPARTAMENTO DE SERVICO
- Os interruptores danificados tem de ser substituídos pela minha oficial de assistência ao cliente.
- Se o cabo de ligação (ou a ficha elétrica) estiver danificado, este tem de ser substituído por um cabo de ligação com caracteristicas proprias, que pode ser obtido muito do meu服务于 de assistência ao cliente (servço de assistência técnica). A substituição do cabo de ligação deve apenas ser effectuada pelo meu服务于 de assistência ao cliente (servço de assistência técnica - ver ultima páginá) ou por uma和个人a qualificada (electricista).
12 REPARACÇÃO DE AVARIAS
| Problema | Causa | Reparação |
| A bomba não funciona | - falta de tensione eletrica - o interruptor-flutuador não liga | - controle a tensione eletrica - coloque o interruptor-flutuador numa posicao mais alta |
| A bomba não transporte a água | - a rede de entrada está obstruindo - a mangueira de pressão está dobrada | - limpe a rede de entrada com jacto de agua - coloque a mangueira de forma correcta |
| A bomba não se desliga | - o interruptor-flutuador não pode descer | - apoie a bomba corretoamente no fundo do pouco |
| A quantidade da água transportada não é suficiente | - a rede de entrada de água está obstruindo - a potência da bomba é reduzida em consagemencia de água muito suja e misturada comsubstências abrasivas | - limpe a rede - limpaea bomba e substitua peças gastas |
| A bomba des Liga-se automaticamente(befores deestrutura por um curto periodo de tempo | - a proteção do motor deslga o mesmo devido à sujidade excessiva na água - a temperatura da água é demasiado elevada; a proteção do motor deslga-o | - retire a ficha da tomada eletrica e limpe a bomba e muito - Tenha em atençao que atematura maior da água deve ser de 35°C. |
13 ARMAZENAMENTO
- Limpe cuidadosamente toda a boa e todos os respectivos acessos.
- Mantenha-a afastada das crianças, numa posicao estável e segura, num local seco e temperado e evite as temperatas demasiado elevadas ou demasiado baixas.
Proteja-a da luz directa. Se possivel, mantenha a bomba num local escuro. - Não a coloque em sacos de plácico, visto que pode causar o risco da formação de humidade.
- Este produit tem uma garantia de acordo com as regulamentacoes legais para um periodo de 24 meSES efectivos a partir da data de aquisicao poIo primeiro Utilizador.
- Esta garantia cobre todas as falhas do material ou producao, excluindo: baterias, corregadores, peças com defeito por desgaste de utilisaao normal, como rolamentos, escvas, cabos e tomadas ou accesarios como brocas, laminas de serra, etc., danos ou defeitos que sejam resultado de utilisaao indevida, acidentes ou alteracoes, nem os custos de transporte.
- Danos e/ou defeitos resultantes de utilizesao inadequada tambem nao está cobertos pelas condições de garantia.
- Renunciamos también qualquer responsabilitadpe por quaisquer ferimentos corporais resultantes deutilização inadequada da ferramenta.
- As reparacoesapanas devem ser levadas a cabo por um centro de service ao cliente autorizzato para ferramentas Powerplus.
A qualquermomento podobeter mais informacao atravesdo numero 003232929290. - Quaisquer custos de transporte devem sempre ser imputados ao cliente, excepto se acordado de outra forma por escrito.
- Ao mesmo tempo, não pode ser entrega qualquer reivindicação de garantia, se o dano do aparecido resulta de uma manutençao negligente ou de uma sobrecarga.
- Uma exclusão definitiva da garantia resulta de danos causados por permeação de liquidos, penetração excessiva de poira, danificação intencional (deliberadamente ou devido à grave falta de custados), uso não apropriadó (utilização para fins não adequados para este aparecido), Utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem Incorrecta, queda de raio, voltagem de rede Incorrecta. Esta lista não é restrictiva.
- Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao inico de um novo periodo de garantia em caso da substituição do aparelho.
- Por isso, aparehos ou componentes substituados sob garantia ficam na posse de Varo NV.
- Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisicao não possa ser verificada ou quando é visivel que o produits não foi utilizesc correspondente. (Limpeza das ranhuras de ventilacao, escovas de carvao usizadas com regularidade, ...)
- Deverá guardar o seu talão de compra como prova de aquisicao do produits.
- A sua ferramenta desmontadadeera ser devolvida aorepresentante num estado delimpeza aceitavel, na sua caixa de transporte original (aplicavel as unidasacompanhadas da prova de compr).
15 MEIO-AMBIENTE
Se a sua boa necessitar de ser substituira après uma utilização prolongada, não a coloque no lixo dométrico. Elimine-a de uma forma ecologicamente segura.
O lixo produzido pelas miguinas eletricas nao pode ser eliminado com o lixo domestico normal. Faça a reciclagem ondex existam instalacoes adequadas.
Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminacao.
16 DECLARação DE CONFORMIDADE
VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - Bélgica, declara que,
Designação do aparecido: bomba submersivel 400W
Marca: POWERplus
Modelo n²: POWEW67904
se encontrar em conformidade com os requisitos essenciais e outras provisos relevantes das Diretivas Comunitarias aplicaveis, com base na aplicacao das normas Europeias harmonizadas. Qualquer alteracao não autorizada do equipamento anula esta declaracao.
Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura);
2011/65/EU
2014/35/EU
2014/30/EU
Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura);
EN60335-1:2012
EN60335-2-41:2003
EN55014-1:2017
EN55014-2:2015
ENIEC61000-3-2:2019
EN61000-3-3:2013
Detentor da Documentação Tecnica: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
O signatário atua em nome da administração da Empresa,
Ludo Mertens
Assuntos Regulamentares -Gestor de Conformidade
Seminifica risc de ranire sau de deteriorare a sculei.
Citi manualul inainte de utilise.
