POWEW67904 - Pumppu PowerPlus - Ilmainen käyttöohje ja opas

Merkki	PowerPlus
Malli	POWEW67904
Tuotetyyppi	Likaisen veden uppopumppu
Sähkönsyöttö	230 V / 50 Hz, sulake min. 6 A
Ottoteho	400 W
Suurin virtaus	7500 l/h
Suurin pumppauskorkeus	5 m
Suurin upotussyvyys	5 m
Veden maksimilämpötila	35 °C
Vesityyppi	Likainen vesi (puhdas mahdollinen)
Kotelomateriaali	Muovi
Vedenottokappaleen materiaali	Muovi
Paino	3,42 kg
Sähköjohdon pituus	10 m (turvapistokkeella)
Liitännän minimihalkaisija	1 1/4 tuumaa
Kellukytkin	Kyllä, säädettävä
Sähkösuojaus	Vikavirtasuoja 30 mA suositellaan
Takuu	24 kuukautta
Standardit	CE, EN60335-1, EN60335-2-41, EN55014, EN61000
Huolto	Puhdistus puhtaalla vedellä käytön jälkeen, kellukytkimen tarkistus 3 kuukauden välein
Turvallisuus	Ei saa käyttää kuivana, suojattava jäätymiseltä, ei saa käyttää aggressiivisille nesteille

Usein kysytyt kysymykset - POWEW67904 PowerPlus

Mitä tehdä, jos pumppu ei käynnisty?

Tarkista ensin verkkojännite. Varmista, että kellukytkin on yläasennossa. Tarvittaessa aseta kellukytkin korkeammalle tasolle käynnistymisen laukaisemiseksi.

Kuinka säätää kellukytkintä?

Kellukytkimessä on lovitusmekanismi, jonka avulla kytkentäpistettä voidaan säätää. Säädä se niin, että kelluke voi liikkua vapaasti ylös ja alas koskettamatta maata ennen pumpun pysähtymistä. Tarkista toiminta upottamalla pumppu veteen ja nostamalla/laskemalla kelluketta manuaalisesti.

Voiko tätä pumppua käyttää muille nesteille kuin vedelle?

Ei, tämä pumppu on suunniteltu ainoastaan veden pumppaamiseen, jonka maksimilämpötila on 35 °C. Älä käytä pumppua polttoaineille, puhdistustuotteille tai muille kemikaaleille. Aggressiiviset tai hankaavat nesteet vahingoittaisivat pumppua.

Mikä on sallittu veden maksimilämpötila?

Veden maksimilämpötila on 35 °C. Jos lämpötila ylittää tämän arvon, moottorin suojalaite pysäyttää pumpun automaattisesti.

Kuinka puhdistaa juoksupyörä?

Irrota ensin pumppu verkosta. Irrota imukori pumpun rungosta. Puhdista juoksupyörä puhtaalla vedellä. Älä aseta pumppua juoksupyörän päälle äläkä tue sitä tästä kohdasta. Kokoa päinvastaisessa järjestyksessä.

Kuinka usein kellukytkin on tarkistettava?

Kiinteässä asennuksessa on suositeltavaa tarkistaa kellukytkimen toiminta 3 kuukauden välein. Puhdista myös kellukkeen kerrostumat puhtaalla vedellä.

Mitä tehdä, jos pumppu ei pumppaa vettä?

Tarkista, onko sisääntulosuodatin tukossa, ja puhdista se vesisuihkulla. Varmista, että paineputki ei ole taittunut tai tukkeutunut. Oikaise putki tarvittaessa.

Pumppu pysähtyy lyhyen käyttöajan jälkeen, mitä tehdä?

Tämä voi johtua liian likaisesta vedestä tai liian korkeasta lämpötilasta. Moottorin suojalaite katkaisee pumpun. Irrota pistoke, puhdista pumppu ja kaivo, ja varmista, ettei veden lämpötila ylitä 35 °C.

Mikä on suurin upotussyvyys?

Pumppu voidaan upottaa enintään 5 metrin syvyyteen. Tämän ylittäminen aiheuttaa suuren vaurioriskin.

Voinko käyttää tätä pumppua uima-altaassa?

Kyllä, mutta varoen. Pumpussa on oltava vikavirtasuoja 30 mA. Älä koskaan kytke pumppua jännitteeseen, jos ihmisiä on vedessä. Noudata turvaetäisyyksiä ja paikallisia sähkömääräyksiä.

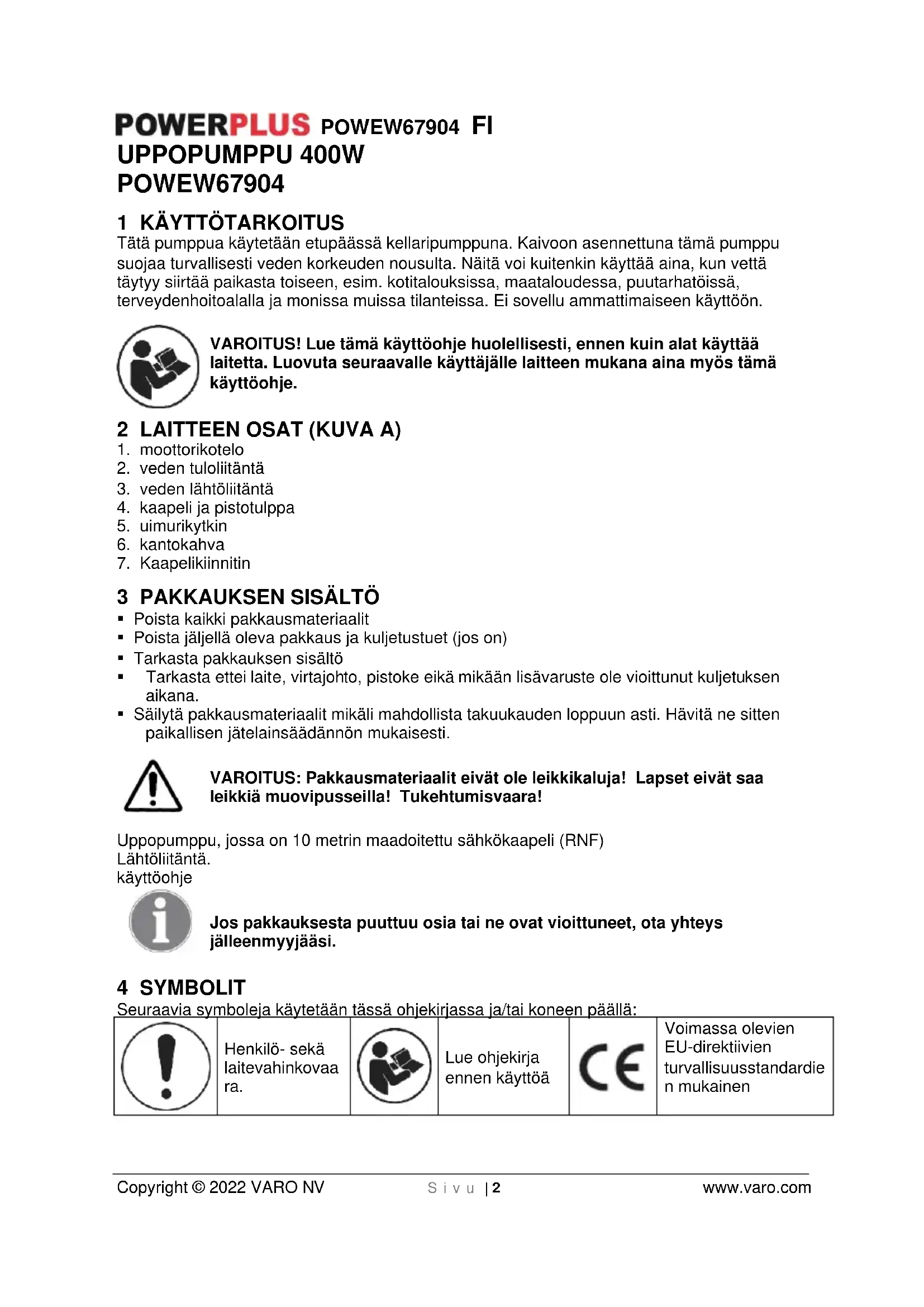

KÄYTTÖOHJE POWEW67904 PowerPlus

Tata pumppu kaytetaan etupaaesskellaripumppona. Kaivoon asennettuna tamapumpu suojaa turvallisesti veden korkeuden nousulta. Naita voi kuitenkin kayttaaina, kun vetta taytysiirtaa paikasta toiseen, esim.kotitalouksissa, maataloudessa, puutarhatoiissa, terveydenhoitoalalla ja monissa muissa tilanteissa. Ei sovellu ammattmaiseen kayttoon.

VAROITUS! Lue tämä käyttoohje huolellisesti, ennen kuin alat käyttaa laitetta. Luovuta seuraavalle käyttajalle laitteen mukana aina myös tämä käyttoohje.

2 LAITTEEN OSAT (KUVA A)

1. moottorikotelo
2. veden tuloliitanta
3. veden lahtoliitanta
4. kaapeli ja pistotulppa
5. uimurikytkin
6. kantokahva
7. Kaapelikiinnitin

3 PAKKAUKSEN SISÄLTÖ

• Poista kaikki pakkausmaterialiait
• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on)
  Tarkasta pakkauksen sisaltö
  Tarkasta ettei laite, virtajohto, pistoke eikä mikaan lisavaruste ole viottunut kuljetuksen aikana.
• Säilytä pakkausmateriaaalit mikäli mahdolista takuukauden loppuun asti. Hävitätne sitten paikallisen jätelainsäädännon mukaisesti.

VAROITUS: Pakkausmaterialiaalit eivät ole leikkikaluja! Lapset eivät saa leikkä muovipusseilla! Tukehtumisvaara!

Uppopumppu, jossa on 10 metrin maadoitettu sahkokaapeli (RNF)

Lahtollitanta.

käytöohje

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jalleenmyyjaasi.

4 SYMBOLIT

Seuraavia symboleja käytetään tassā ohjekirjassa ja/tai koneen pällä:

!

Henkilö- sekä laitevahinkovaa ra.

Lue ohjekirjaennen käytöä

CE

Voimassa olevien EU-direktiivien turvallisuusstandardie n mukainen

POWERPLUSPOWEW67904FI

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käytö. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sahköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käytöa varten. Sana "sahkötyokalu" tarkoittaa sahköverkloon liettävi (johdollisia) sahkötyokaluja tai akkukaytöisiä (johdottomia) sahkötyokaluja.

6 ENNEN KAYTTÖONOTTOA TULEE OTTAA HUOMIOON!

Sahkoliitanta tapahtuu suojako-sketuspistorasiaan, verkkojannite 230 V - 50 Hz, sulake vahintaan 6 ampeeria.

Huomio!

A Pumpun kaytto uima-altailla ja pihalammilla ja niiden suojaa-ueella on sallittu vain, jos kaytetaan vikavirtasuojakytkintä, Jonka laukaiseva nimellisvirta korkeintaan 30 mA (VDE-märäryksen 0100 osa 702, 738 mukaan).

Pumppua ei saa kayttä, jos uima-altaassa tai pihalammessa oleskelee ihmisä. Kysy sahköalan ammattihenkilölta!

Huomio!

(oman turvallisuutesi takia) Ennen kuin otat uuden syvamootto-ripumppusi kaytto, anna ammattihenkilön tarkistaa, vastaavatko:

Maadoitus
-asetus nollaan
- vikavirtasuojakytkentä energiantoimituslaitosten turvamaäräyksiä ja toimivatko ne moitteettomasti.
Sahkopistoliitannat eivat saa kostua.
- Jos on olemassa vaara, etta vesi nousee tavanomaista korkeammalle, aseta sahkopistoliitannat sellaiselle alueella, jossa ne eivat voi kastua.
- Aggressivisten{nesteiden sekä hiovia aineita sisaltavien (smir-gelimäisesti vaikuttavien) nesteiden pumppaamista taytyjoka tapauksessa valttäa.
- Sujoa svamoottoripumppupa pakkaselta.
- Suojaa pumppua kuivakayniltä.
- Lasten paäsy pumpulle on ehkäistävā sopivin toimenpitein.

Kestävyys

Hankkimi syvämoottorpumpu on tarkoitetti korneintaan 35^ -astei-sen veden pumppaamiseen. Tata pumpua ei saa käyttaa muiden nesteiden, varsinkaan ei moottorin polittoaineiden, puhdistusaineiden tai muiden kemiallisten tuotteiden pumppaamiseen.

7 ASENNUS

Syvamoottoripumpun asennus tapahtuu joko:

• sen ollessa pysyvästi paikallaan kiintean putkijohdon avulla tai
• sen ollessa pysyvästi paikallaan taipuisan letkujohdon avulla

Ota huomioon!

Asennuksen yhteydessä tulee ottaa huomioon, etta pumppua ei saa koskaan asentaa niin, etta se riippuu vapaasti painejohdossa tai virtajohdossa. Uppopumppu taytyr ripustaa sille tarkoitettuun kantokadensijaan / sen tayty olla kaivon pohjalla. Pumpun toiminnan kannalta on valttamatontä, etta kaivon pohjalla ei ole mutaa tai muita epapuhtauksia.

Jos vedenpinta on lian alhainen, voi kaivon pohjalla oleva muta kuivua nopeasti ja estaa pumpun käynnistymisen.

Siksi on tärkeä tarkastaa uppopumppu saannöllisesti (suorita käynistyskoikeiluja).

Uimurikytkin on saadetty niin, etta pumppu voidaan ottaa heti kayttoon.

Ohje!

Pumppukaivon tayty olla ainakin 40× 40× 50cm jotta uimurikytkin voi likkua vapaasti.

POWERPLUSPOWEW67904FI

Verkkoliitäntä

Hankkimasi uppopumppu on jo varustetu maadoitetulla pistokkeella. Pumppu on tarkoitettu liitetavaksi maadoitettuun pistorasiaan, 230 V - 50 Hz. Varmistu siitta, etta pistorasian sulake on riittava (ainakin 6 A) ja etta pistorasia on moitteettomassa kunnossa. Liitta pumpun pistoke pistorasiaan ja pumppu on kayttovalmis.

Ohje!

Jos virtajohto tai pistoke vahingoittuu ulkopuolisesta syysta, kaapelia ei saa korjata! Se taytyy vaihtaa uuteen.

8 KÄYTTOÖNOTTO

Kun olet lukenet namä asennus- ja käyttoohjeet tarkoin, voit ottaa uuden pumppusi käyttoän, muta noudata seuraavia kohtia:

Tarkasta, etta pumppu on kaivon pohjalla.
- Tarkasta, etta painejohto on liitetty märäysten mukaan.
- Varmistu,itta sahkoliitantä on 230 V - 50 Hz.
- Tarkista, etta sahkopistorasia on kunnossa.
- Varmista, etta pistorasiaan ei koskaan paase kostenta tai vetta.
Välta pumpun kuivakäntyia.

8.1 Pumpun ilmaus ennen käytöä

• Varmista aina, etta pumppu ilmataan kunnolla ennen sen käyttoönottoa. Kallistele pumppua tarvittaessa edestakaisin monta kertaa kunnes ei enaà tule kuplia, ja odota vähintään 15 sekuntia ennen pumpun käynnistämista.

8.2 Päülle/pois-toiminta-asennon säätö

Uimurikytkimen PÄÄLLE- / POIS -toiminta-asentoa voidaan säätäa muuttamalla uimurikytkintäuimuri-kytkinpidikkeessä.

Tarkasta ennen käytöönottoa seuraavat kohdat:

• uimurikytkin tätyy asentaa niin, etta molemmat kytkentakorkeudet: PÄÄLLE ja POIS voidaan saavuttaa helposti. Tarkasta asia asettamalla pumppu vedellä täytetyyn astiaan ja nostamalla uimurikytkintä varovasti kädellä ja upottamalla se taas sen jäldeen. Tällöin næt, kytkeytyko pumppu pääle / pois pälta.
• uimurikytkimen paan ja sen pidikkeen valinen etaisyys ei saa olla lian pieni. Jos niiden vali on lian pieni, ei voida taata kytkimen moitteetonta toimintaa.
• ota huomioon uimurikytkintä saataessasi, etta uimurikytkin ei saa koska pohjaan ennen pumpun sammuttamista. Huom! Silloin olisi kuivakaynnin vaara.

Tämä laite ei sovi lasten käyttoën eikä henkilöiden joiden fyysinen, aistimuksellinen tai henkinen kapasiteetti on heikentynyt tai henkilöden, jotka eivät omaa riittäväkokemusta tai tietämystä. Käytto tulee kysmykseen vain, jos seurassa on henkilö, joka vastaa turvallisuudesta, valvonnasta tai yllä mainittujen ohjeiden mukaisesta laitteen käytostä.

9 PUHDISTUS JA HUOLTO

Huomio! Ennen kuin suoritat mita'an toitä laitteessa, irrota virtajohto.

Alä koskaan käytä bensiin, alkoholin tai ammoniakkiven den tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.

9.1 Huolto-ohjeet!

Uppopumppu on huoltovapaa ja hyväksi todettu laatutuote, joka joutuu tiukkoihin lopputarkastuksiin.

Suosittelemme kuitenkin, etta pumppu tarkastetaan ja hoidetaan saannollisesti. Nain pumpun kestoikä pitenee ja sitä voidaan kayttäkeskeytyksettä.

POWERPLUSPOWEW67904FI

Huomio! Tärkeä!

Irrota aina virtajoho pistorasiasta ennen huoltotöitä.

• Irrota virtajohto aina ennen huoltotöita.
• Jos pumppua joudutaan sen käytötarkoituksen vuoksi siirtään, tāytyy pumppuu puhdistaa jokaisen käytön iälkeen puhtaalla vedellä.
• Jos pumppu asennetaan psvyvästi paikalleen, on suositeltavaa tarkista uimurikytkimen toiminta joka kolmas kuukausi.
• Poista vesisuihkulla nöyhtä ja kuitumaiset hiukkaset, joita on voinut jäädä kiinni pumpun koteloon.
• Poista muta kaivon pohiasta joka kolmas kuukausi ja puhdista myos kaivonseinat.
• Puhdista uimurikytkimessä olevat kerrostumat puhtaalla vedellä.

9.2 Pumpun siipirattaan puhdistus

Jos pumpun koteloon kertyy liikaa likakerrostumia, on sen alaosa purettava osin seuraavasti:

1. Irrota imukori pumpun kotelosta.

2. Puhdista siipipyorpa uhtaalla vedellä.

Huomio! Ää aseta pumppua siipipyörän paälle tai tue sitä sillä!

1. Kokoa pumppu painvastaisessa järestyksessä.

10 TEKNISET TIEDOT

typppi	POWEW67904
Verkkoliitäntä	230V / 50Hz
Ottoteho	400W
Vesimäärä enint.	7500 l/h
Nostokorkeus enint.	5 m
Upotussyvyss: enint.	max.5 m
Veden lämpötila:	35°C
Sopiiko myös likaiselle vedelle:	puhtaalle
Kotelo (muovi (P) / ruostumaton teräs (SS))	P
Veden tuloliiitäntä (muovi (P) / teräs (SS))	P
Paino	3.42kg

11 HUOLTO-OSASTO

Vialiset kytkimet voidaan vaihtaa huoltopalvelussamme.
- Jos liitantäjohto (tai pistotulppa) on vioittunut, se on vaihdettava asiakaspalvelusta (huoltopisteestä) staatvaan erityisjohtoon. Liitantäjohdon saa vaihtaa vain asiakaspalvelumme (huoltopisteet, ks. viimeinen sivu) tai muu ammattilainen (sähkömies).

12 VIANETSINTÄ

Häiriöt	Syyt	Poisto
Pumppu ei käynnisty	-ei verkkojännitettä -uimurikytkin ei toimi	-tarkista verkkojännite -aseta uimurikytkin korkeampaan asentoon
Pumppu ei pumppaa	-esisiiivilä sukossa -paineletkussa taittuma	-puhdisat esisiivilä vesisuihkulla - suorista taittumakohta
Pumppu ei kytkeydy pois päältä	- uimurikytkin ei voi laskeutua	- aseta pumppu oikein kaivon pohjalle
Pumpun teho ei ole riittävä	-esisiiivilä sukossa -erittäin likaisten ja smirgelimäisten veden epäpuhtauksien johdosta on pumpun teho heiKentynyt	-puhdista esisiivilä -puhdista pumppu ja uusi kuluvat osat
Pumppu kytkeytyl lyhyen ajan kuluttua pois päältä	- moottorin suojakytiln kytkee pumpun pois päältä, koska vesi on erittäin likaista - veden lämpõtila on liian korkea ja moottorin suojakytiln kytkee pumpun pois päältä	- Irrota verkkopistoke ja puhdasta pumppu ja kaivo - Varmista, että veden lämpõtila on korkeintaan 35 °C!

13 SÄLYTYS

• Puhdistakoko kone ja sen lisavarusteet.
• Säilytälastenulottumattomissa vakaassa ja turvallisessa asennossa, viileassä ja kuivassa paikassa, valttäen liian kuumia tai liian kylmiä lampötiloja.
• Suojele suoralta auringonpaisteelta. Sälytä pimeässä mikäli mahdollista.
• Alä sailytā laitetta muovipussissa, jotta välṭat kosteuden tiivistymisen.

POWERPLUSPOWEW67904FI

14 TAKUU

Talle tuotteelle on annettu 24 kuukauden takuu, joka alkaa hankintapäivämärästa, joloin ensimmäinen kävttäja on ostanut tuotteen
Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: normalaista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisavarusteita, kuten poria, poran teria, sahan teria jne.; vahinkoja tai vikoja, jotka johtuvat vaarinkaytostä, onnettomuksista tai tuotteseen tehdyistä muutoksista; eika myoskään kulietuskustannuksia.
Tämä takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: paristoja, latureita, normalaista osien kulumisesta johtuvia vikoja, eritoten laakereita, harjoja, kaapeleita, tulppia jne. Lisavarusteet kuten porat, poran terat, sahan terat jne. eivat myoskään kuulu tämän takuun pijirin.
Väärastä käytösta johtuvat viat ja/tai vauriot eivat myoskän kuulu takuun piirin.
- Pidätämme myös itsellämme oikeuden hylä tvaatimus, joka koskee työkalun värästä kävtostä aiheutunutta ruumillista yammaa.
Koriaukset saa suorittaa vain Powerplus tvokaluien valtuuttamassa huoltopisteessa.
Lisatieta saat taryittaessa puhelinnumerosta 00 32 3 292 92 90.
- Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
- Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödvystä huollosta tai ylikuormituksesta.
- Takuun piirin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liallisesta polysta, tahallisi ti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuuudesta johtuen), värästä käytösta (laitteelle sopimattomat käytötkoitukset), taitamattomasta käytösta (esim. kaskirjan ohjeita ei noudateta), värästä kokoamisesta, salaman iskusta, virheellissta verkkojannitteestä. Tämä lista ei ole rajoittaya.
- Vaatimusten hyväksyminen takuun piirin kuuluvana ei voi koskaan johtaa takuukauden pidentämseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
Laitteet tai osat jotka on vajhdettu takun pijirin kuuluyana, ovat Yaro NV:n omaisuutta.
- Pidätämme itsellämme oikeuden hylävaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiharioien saannöllinen huolto,...)
Säilytä kassakuitti ostopäivämärän tositteena.
- Tyokalu on palautettava purkamattomana jalleenmyyjalle hyväksytävan puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikali käytettävissä talle yksikolle) ostotositteen kera.

15 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytösta pitkäikaisen käytön jälkeen, ala havita sitä ravallisen kotitalousjätteen mukana, vaan huolehdi sen havittamisestä ympäristöä suojaavalla ravalla.

Sähkölatteiden tuottamia jatteita ei saa kasetellä tavallisten kotitalousjatteiden tapaan. Vie ne kierratettavaksi asianmukaiseen paikkaan. Kysy nuvoa kierratyksesta paikallsilta viranomaisilta tai jalleenmyyjalta.

POWERPLUSPOWEW67904FI

16 YHDENMUKAISUUSILMOITUS

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, etta

Tuote: uppopumppu 400W

Tavaramerkki: POWERplus

Malli:POWEW67904

on yhdenmukaistettuihin eurooppalaisin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien saannosten mukainen. Laitteen luvaton muokkaaminen johtaa tamän vakuutuksen mitäöitymiseen.

Europan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoitusväivan saakka):

2011/65/EU

2014/35/EU

2014/30/EU

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspääivääan saakka):

EN60335-1:2012

EN60335-2-41: 2003

EN55014-1:2017

EN55014-2:2015

ENIEC61000-3-2:2019

EN61000-3-3:2013

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO - Vic Van Rompuy N.V.

Allekirjoittanut toimii rityksen toimitusjohtajan puolesta,

Ludo Mertens

Säntelyasiat - vaatimuksenmukaisuudesta vastaava johtaja
