Merke	PowerPlus
Modell	POWEW67904
Produkttype	Nedsenkbar pumpe for skittent vann
Strømforsyning	230 V / 50 Hz, sikring min. 6 A
Opptatt effekt	400 W
Maksimal vannmengde	7500 l/t
Maksimal løftehøyde	5 m
Maksimal neddykkingsdybde	5 m
Maksimal vanntemperatur	35 °C
Vanntype	Skittent vann (klart mulig)
Husmateriale	Plast
Materiale for vanninntak	Plast
Vekt	3,42 kg
Lengde på strømkabel	10 m (med sikkerhetsstøpsel)
Min. tilkoblingsdiameter	1 1/4 tomme
Flottørbryter	Ja, justerbar
Elektrisk beskyttelse	Jordfeilbryter 30 mA anbefales
Garanti	24 måneder
Standarder	CE, EN60335-1, EN60335-2-41, EN55014, EN61000
Vedlikehold	Rengjøring med rent vann etter bruk, kontroll av flottørbryter hver 3. måned
Sikkerhet	Ikke bruk tørr, beskytt mot frost, ikke bruk til aggressive væsker

Ofte stilte spørsmål - POWEW67904 PowerPlus

Hva gjør jeg hvis pumpen ikke starter?

Kontroller først nettspenningen. Sørg for at flottørbryteren er i høy posisjon. Om nødvendig, plasser flottørbryteren på et høyere nivå for å utløse start.

Hvordan justerer jeg flottørbryteren?

Flottørbryteren har en innstillingsmekanisme som gjør det mulig å justere koblingspunktet. Still den inn slik at flottøren kan bevege seg fritt opp og ned uten å berøre bakken før pumpen stopper. Kontroller funksjonen ved å senke pumpen i vann og manuelt heve/senke flottøren.

Kan denne pumpen brukes til andre væsker enn vann?

Nei, denne pumpen er kun designet for pumping av vann ved maksimal temperatur 35 °C. Ikke bruk pumpen til drivstoff, rengjøringsmidler eller andre kjemikalier. Aggressive eller slipende væsker vil skade pumpen.

Hva er maksimal tillatt vanntemperatur?

Maksimal vanntemperatur er 35 °C. Hvis temperaturen overstiger denne verdien, vil motorens beskyttelsesanordning automatisk stoppe pumpen.

Hvordan rengjør jeg løpehjulet?

Koble først pumpen fra strømmen. Løsne sugekurven fra pumpehuset. Rengjør løpehjulet med rent vann. Ikke plasser pumpen på løpehjulet og ikke støtt den på dette punktet. Monter i motsatt rekkefølge.

Hvor ofte bør flottørbryteren kontrolleres?

Ved stasjonær installasjon anbefales det å kontrollere flottørbryterens funksjon hver 3. måned. Rengjør også avleiringer på flottøren med rent vann.

Hva gjør jeg hvis pumpen ikke pumper vann?

Kontroller om inntaksfilteret er tett og rengjør det med vannstråle. Forsikre deg om at trykkslangen ikke er knekt eller blokkert. Rett ut slangen om nødvendig.

Pumpen stopper etter kort tids drift, hva gjør jeg?

Dette kan skyldes for skittent vann eller for høy temperatur. Motorens beskyttelsesanordning slår av pumpen. Koble fra støpselet, rengjør pumpen og brønnen, og sørg for at vanntemperaturen ikke overstiger 35 °C.

Hva er maksimal neddykkingsdybde?

Pumpen kan senkes ned til en maksimal dybde på 5 meter. Utover det er risikoen for skade høy.

Kan jeg bruke denne pumpen i et basseng?

Ja, men med forsiktighet. Pumpen må være utstyrt med en jordfeilbryter på 30 mA. Sett aldri pumpen i kretsen mens personer er i vannet. Overhold sikkerhetsavstander og lokale elektriske standarder.

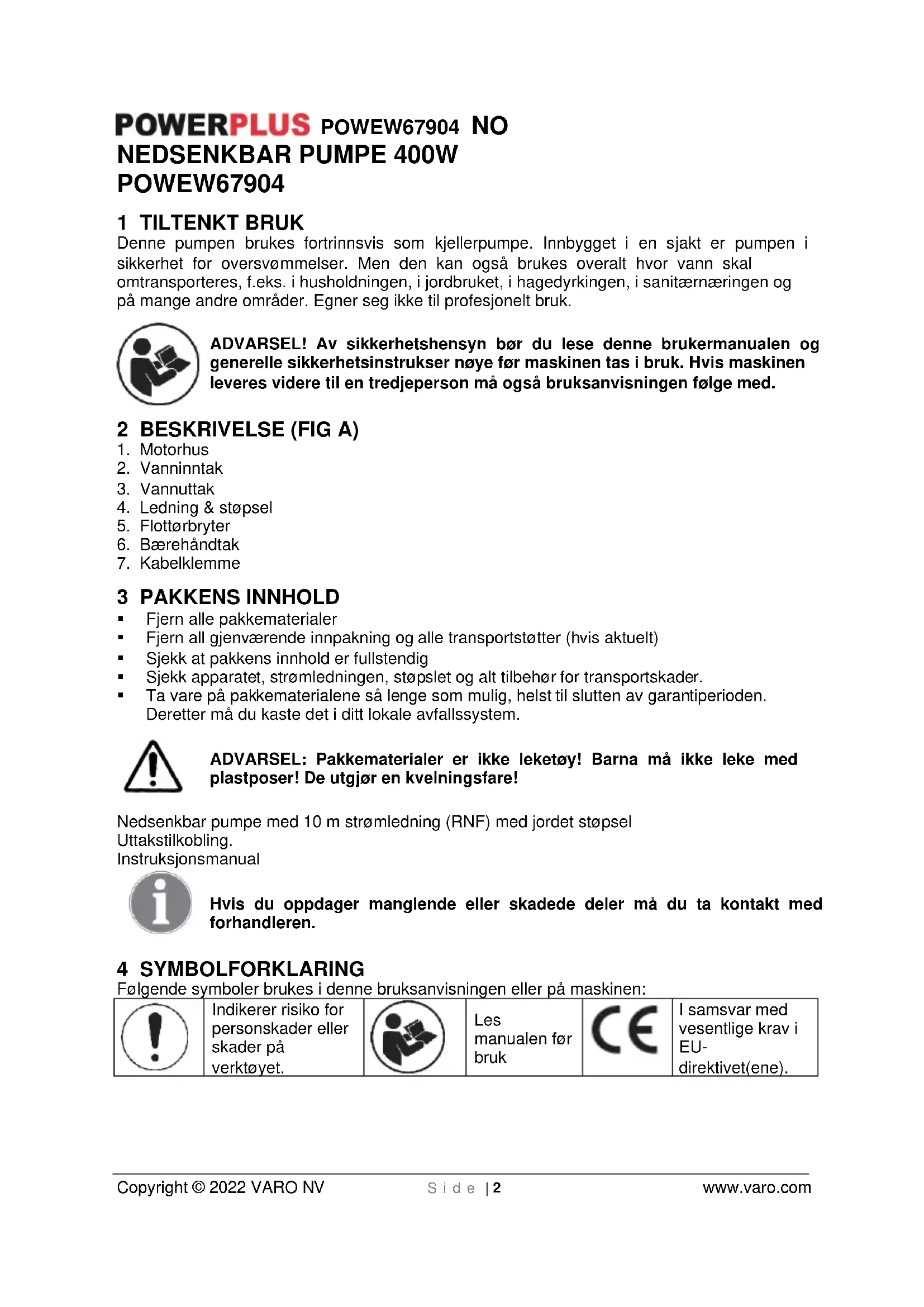

BRUKSANVISNING POWEW67904 PowerPlus

Denne pumpen brukes fortrinnsvis som kjellerpumpe. Innbygget i en sjakt er pumpen i sikkerhet for oversvommelser. Men den kan ogsa brukes overalt hvor vann skal omtransporteres, f.eks. i husholdningen, i jordbruket, i hagedyrkingen, i saniternaeringen og på mange andre områder. Egner seg ikke til profesjonelt bruk.

ADVARSEL! Av sikkerhetshensyn bør du lese dette brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas iBruk. Hvis maskinen leveres videre til en tredjeperson ma øgsa bruksanvisningen følge med.

2 BESKRIVELSE (FIG A)

1. Motorhus
2. Vanninntak
3. Vannuttak
4. Ledning & stopsel
5. Flottorbryter
6. Bærehändtak
7. Kabelklemme

3 PAKKENS INNHOld

Fjern alle pakkematerialer
Fjern all gjenværende innpakning og alle transportstøtter (hvis aktuelt)
Sjekk at pakkens innhold er fullstendig
Sjekk apparatet, stromledningen, stopslet og alt tilbehør for transportskader.
- Ta vare pā pakkematerialine sā lenge som mulig, helst til slutten av garantiperioden. Deretter mā du kaste det i ditt lokale avfallssystem.

ADVARSEL: Pakkematerialer er/DDleketoy! Barna ma/DDleke med plastposer! De utgjor en kvelningsfare!

Merk! Samtige sikkerhetsregler og instruksjoner mA leses. Hvis du ikke folger sikkerhetsreglene kan det.fore til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henvisser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

6 VIKTIG INFORMASJON FØR BRUK!

• Elektrisk tlikoping skjer med en jordingskontakt med nettspenning 230 V - 50 Hz, sikringer minst 6 Ampere.

OBS!

Innenfor sikker avstand fra svommebasseng og hagedammer er pumpen bare tillatt a benytes med feilstrøm jordingskontakt med utløsende nominell strøm inntil 30mA (ifolge VDE 0100 del 702,738). Dersom personer oppholder seg i svommebassenge tter hagedammen ma ikke pumpen vare i drift.

(For din egen sikkerhet) Før den nedsenkbare motorpumpen settes i drift bør en elektriker sjekke

• jordingen
• nullinstilling
• at feilström jordningskontakten fungerer som den skal og er i overensstemmelse med sikkerhetsforskriftene til energiverket på stedet.
• at elektriske kontakter er beskyttet mot fuktighet.
• at kontaktene er på et sikkert sted i tilfelle oversvömmelse.
• at aggressive væsker holds fjernt sá vel som slipende stoff (smergelvirkende).
• at den nedsenkbare motorpumpen beskytttes mot kulde.
• at pumpen er beskyttet mot torgang.
• at barn/DD he adgang ved hjelp av egnede sikkerhetstiltak.

Bestandighet

Den nedsenkbare motorpumpen De nettopp har kjopt er bestemt for transport av vann med maksimal temperatur 35^ . Pumpen kan ikke brukes til andre væsker, spesielt ikke motordrivstoff, rengjøringsmiddel eller andre kjemiske produit!

7 INSTALLASJON

stasjonert med fast rroleding
eller
- stasjonært med fleksibel slangeledning

Pass à!

Under installasjonen ma det sorges for at pumpen aldri henger fritt fra trykkledningen ell er monteres pa stromkabelen. Den nedsenkbare motorpumpen ma henges etter barehandtaket som folger med, eller legges i bunnen af sjakten. For at pumpen skal sikres en god funksjon ma sjaktbunnen holdes fri for slam og andre forurensninger. Ved for lav vannstand kan slammet i sjaktbunnen tørke inn og pumpen ma hindres fra a starte. Derfor er det ndvendigt at den nedsenkbare motorpumpene sjekkes regelmessig (foreta startforsok). Flottorbryteren ma stilles inn slik at en igangkjoring til enhver tid er mulig.

Rad

Pumpesjakten bør minst ha dimensjonen 40 × 40 × 50 cm, slick at flottørbryteren kan bevege seg fritt.

Nettilkoplig

Den nye dykkermotorpumpen har allerede et jordingskontaktstopsel. Pumpen er bestemt for tlikoping til en jordingsstikkontakt 230 V - 50 Hz. Vær sikker på at stikkkontakten er sterk nok (minst 6 A), og i perfekt stand. Før pumpestøpselet i stikkkontakten og pumpen er klar til start.

POWERPLUS POWEW67904 NO

Ràd!

Etter Å ha lest installasjons- og bruksanvisningen nøye, kan pumpen settes i drift under følgende betingelser:

• Sjekk at pumpen ligger på bunnen av sjakten.
• Sjekk at trykkledningen ligger sik den skal.
  Vær sikker pa at den elektriske tilkoplingen er 230V - 50Hz
• Sjekk at den elektriske stikkontakten er i ordin.
  Vær sikker på at det ikke kan trenge inn fuktighet eller vann til nettilkoplingen.
  Unnga at pumpen gart torr.

8.1 Lufte ut pumpen for bruk

• Pase alltid at pumpen luftes riktig før den settes i drift. Om nødvendig ma du vippe pumpen frem og tilbake flere ganger til det ikke vises flere luftbobler. Vent deretter minst 15 sekunder for du starter pumpen.

8.2 Innstilling av koblingspunktene

Inn- og utkobling i flottorbryteren kan justeres ved Å flytte på flottorbryteren i flottorastreringen.

• Flottorbryteren skal vare plassert sik at koblingspunktet for innkobling og koblingspunktet for utkobling naslett og med lite bruk av kraft. Kontroller dette ved a stille pumpen i et fat med vann og lofte flottorbryteren forsiktig for hand og derpa senke den igjen. Du kan da observere om pumpen starter og stopper.
  Pass ogsa pa at avstanden mellom flottorkroppen og flottorastreringen ici er for snau. Er avstanden for liters, kan virkematen blihindret.
  Pass pa nár du innstiller flottorbryteren at dette ikke berør bunnen forpumpen kobles ut. Obs.: Risiko for at pumpen gár tarr.

Dette apparatet kan ikke brukes av barn eller personer med fysiske, mentale eller utviklingsmessige svekkelser, eller av personer som mangler kunnskap aller erfaring, bortsett fra här disse personene blir instruert av en person som har ansvar for deres sikkerhet, en arbeidsleder eller ved Å studere ovenstående instrukser För apparatet brukes.

OBS! Trekk stopslet ut av stikkontakten før du utfører noe arbeid pa maskinen.

Dykkermotorpumpen er et vedlikeholdsfritt og gjennomprøvet produkt, som er utsatt for streng sluttkontroll.

For at den skal få lang levetid og ubrutt drift anbefales likevel en regelmessig kontroll og vedlikehold.

POWERPLUS POWEW67904 NO

Advarsel!Viktig!

• Nár pumpen Transporteres bør den etter haver bruk vaskes med rent vann.
• Ved stasjonær installasjon anbefales det á sjekke flottörbryteren hver 3. maned.
• Fiberpartikler som eventuelt har festet seg i pumpehuset fjernes med vannstråle.
• Hver 3. maned ma sjaktbunnen fjernes for slam og sjaktveggene rengjores.
• Flottorbryteren rengjores for beegg med klart vann.

Rengjaring av skovlhjulet

Ved for sterk avleiring i pumpedekselet, ma den underste delen av pumpen demonteres pa fologende maje:

1. Løsne innsugningskurven fra pumpedekselet.
2. Rengjør skovlhjulet med rent vann.

• Skadede brytere ma byttes ut av vart serviceverksted.
• Hvis det oppstår skade på strømkabelen (eller støpslet), på但这e byttes i en ny spesialkabel som fås kjøpt hos kundeservice. Strømkabelen på bare skiftes av vind kundeservice (se siste side) eller av en kvalifisert person (elektriker).

12 FEILSØKING

Feil	Årsaker	Løsninger
Pumpen starter ikke	Ingen nettspenningflottørbryteren kopler ikke	sjekk nettspenningensett flottøbrytereen lenger opp
Pumpentrporter er ikke	innløpssilen er tetttrykke slangen har en sprekk	rens innløpssilen med rennende vannreparer sprekken
Pumpen stopperikke	flottørbryteren synker ikke	sett pumpen i riktig stillning på sjaktbunnen
Ikke tilstrekkeligtransportmengde	innløpssilen er tettpumpeeffekten er svakere, pga, sterkforurensning og slipende vanniblanding	rens innløpssilenrengjør pumpen og skift utlåsedeler
Pumpen kopler uteller kort tid	motorvernet kopler ut pumpen pga. forsterk vannforuerensninqvanntemperaturen er for høy, motorvernet kopier ut.	dra ut kontakten og rengjørpumpen og sjaktenSørg for, at den maksimalevanntemperatur ikke oversti-ger 35° C!

13 OPPBEVARING

Gjør maskinen og tilbehoret grundig rent.
- Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, på et kjolig og tørsted. Unngå for hove eller lave temperaturer.
Beskyt maskinen mot direkte sollys. Oppbevar den om mulig i mørke.
- Ikke oppbevar maskinen under plast, dette skaper fuktighet.

14 GARANTI

• Dette produit ter garanteres i samsvar med lovens bestemmelser for en periode pa 24 maneder fra datoen produits ble kjopt av forste bruker.
• Denne garantien dekker alle material- eller produksjonsfeit, med unntak av: batterier, ladere, defekte deler som folege av vanlig slitasaje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell ell er endringer. Garantien dekker heller ikke kostnader yed forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekker heller icke av garantien.
  Vi fraskiver oss ogsa alt ansvar for personskader som skyldes ukorrekt bruk av verktoyet.
• Reparasioner mä utføres ved et autorisert kundeserviceenter for Powerplus verktøv.
  Du kan alltid fä flere opplysninger ved Å ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, medindre noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisinngene i handboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
  Garantikrav som aksepteres vil aldri fore til en forlengelse av garantiperioden. Heller icke vil en ny garantiperiode starte dersom produit erstattes.
• Produktier aller deler som erstattes under garantien, tilfaller Varo NV.
  Vi forbeholder oss retten til a avvise ethvert krav der kjopet不信eres, ellr nar det er apenbart at produitet icke har blitt correkt vedlikeholdt (rene ventilasjonsapninger, kullbørster skiftet regelmessig, osv).
  Du ma ta vare pa kvitteringen som bevis pa datoen for kjopet.
• Verktøyet på returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

POWERPLUS POWEW67904 NO

15 MILJØ

Hvis det skulle vare ndvendig Å skifte ut maskinen etter lang tids bruk, ma den\ kke kastes i husholdningsavfallet. Kast den pa en miljomessig forsvarlig mate.\ Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt\ husholdningsavfall. Sorg for a resirkulere der hvor spesialanlegg eksisterer. Be\ lokale myndigheter erler forhandler om råd angænde tømming og resirkulering.

16 SAMSVARSERKLÄERING

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - Belgia, erklærer at, Produkt: NEDSENKBAR PUMPE 400W

Merke: POWERplus

Modell:POWEW67904

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert påBruken av europeiske, harmoniserte standarder. Enhver u autorisert endring av apparatet vil annullere dette erklæringen.

Eu-Direktiver (med eventuelle endringer inntil dato for underskrift):

2011/65/EU

2014/35/EU

2014/30/EU

Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):

EN60335-1:2012

EN60335-2-41: 2003

EN55014-1:2017

EN55014-2:2015

ENIEC61000-3-2:2019

EN61000-3-3:2013

Oppbevarer av teknsik dokumentasjon: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Ludo Mertens

Regulatoriske saker - Samsvarsleder
