POWEW67904 - čerpadlo PowerPlus - Bezplatný návod na obsluhu

Značka	PowerPlus
Model	POWEW67904
Typ produktu	Ponorné čerpadlo na špinavú vodu
Elektrické napájanie	230 V / 50 Hz, poistka min. 6 A
Príkon	400 W
Maximálny prietok	7500 l/h
Maximálna výtlačná výška	5 m
Maximálna hĺbka ponoru	5 m
Maximálna teplota vody	35 °C
Typ vody	Špinavá voda (čistá možná)
Materiál krytu	Plast
Materiál prívodu vody	Plast
Hmotnosť	3,42 kg
Dĺžka elektrického kábla	10 m (s bezpečnostnou zástrčkou)
Minimálny priemer pripojenia	1 1/4 palca
Plavákový spínač	Áno, nastaviteľný
Elektrická ochrana	Odporúčaný prúdový chránič 30 mA
Záruka	24 mesiacov
Normy	CE, EN60335-1, EN60335-2-41, EN55014, EN61000
Údržba	Čistenie čistou vodou po použití, kontrola plavákového spínača každé 3 mesiace
Bezpečnosť	Neprevádzkovať nasucho, chrániť pred mrazom, nepoužívať na agresívne kvapaliny

Často kladené otázky - POWEW67904 PowerPlus

Čo robiť, ak čerpadlo nenaštartuje ?

Najprv skontrolujte napätie v sieti. Uistite sa, že plavákový spínač je v hornej polohe. V prípade potreby umiestnite plavákový spínač na vyššiu úroveň, aby sa spustilo zapnutie.

Ako nastaviť plavákový spínač ?

Plavákový spínač má západkové zariadenie na nastavenie spínacieho bodu. Nastavte ho tak, aby sa plavák mohol voľne pohybovať hore a dole bez toho, aby sa dotýkal dna pred zastavením čerpadla. Skontrolujte funkčnosť ponorením čerpadla do vody a manuálnym zdvíhaním/spúšťaním plaváka.

Môžem toto čerpadlo použiť na iné kvapaliny ako vodu ?

Nie, toto čerpadlo je určené len na čerpanie vody s maximálnou teplotou 35 °C. Nepoužívajte čerpadlo na palivá, čistiace prostriedky ani iné chemikálie. Agresívne alebo abrazívne kvapaliny by čerpadlo poškodili.

Aká je maximálna povolená teplota vody ?

Maximálna teplota vody je 35 °C. Ak teplota prekročí túto hodnotu, ochranné zariadenie motora automaticky zastaví čerpadlo.

Ako vyčistiť obežné koleso ?

Najprv odpojte čerpadlo. Odpojte sacie košík od telesa čerpadla. Očistite obežné koleso čistou vodou. Nepokladajte čerpadlo na obežné koleso a nepodopierajte ho v tomto bode. Zložte v opačnom poradí.

Ako často treba kontrolovať plavákový spínač ?

Pri stacionárnej inštalácii sa odporúča kontrolovať funkčnosť plavákového spínača každé 3 mesiace. Tiež očistite usadeniny na plaváku čistou vodou.

Čo robiť, ak čerpadlo nečerpá vodu ?

Skontrolujte, či nie je upchatý vstupný filter, a očistite ho prúdom vody. Uistite sa, že výtlačná hadica nie je ohnutá alebo upchatá. V prípade potreby hadicu narovnajte.

Čerpadlo sa zastaví po krátkom čase prevádzky, čo robiť ?

Môže to byť spôsobené príliš špinavou vodou alebo príliš vysokou teplotou. Ochranné zariadenie motora vypne čerpadlo. Odpojte zástrčku, vyčistite čerpadlo a studňu a dbajte na to, aby teplota vody nepresiahla 35 °C.

Aká je maximálna hĺbka ponoru ?

Čerpadlo môže byť ponorené do maximálnej hĺbky 5 metrov. Nad túto hĺbku je riziko poškodenia vysoké.

Môžem toto čerpadlo použiť v bazéne ?

Áno, ale opatrne. Čerpadlo musí byť vybavené prúdovým chráničom s hodnotou 30 mA. Nikdy čerpadlo nezapínajte, ak sú vo vode ľudia. Dodržiavajte bezpečnostné vzdialenosti a miestne elektrické normy.

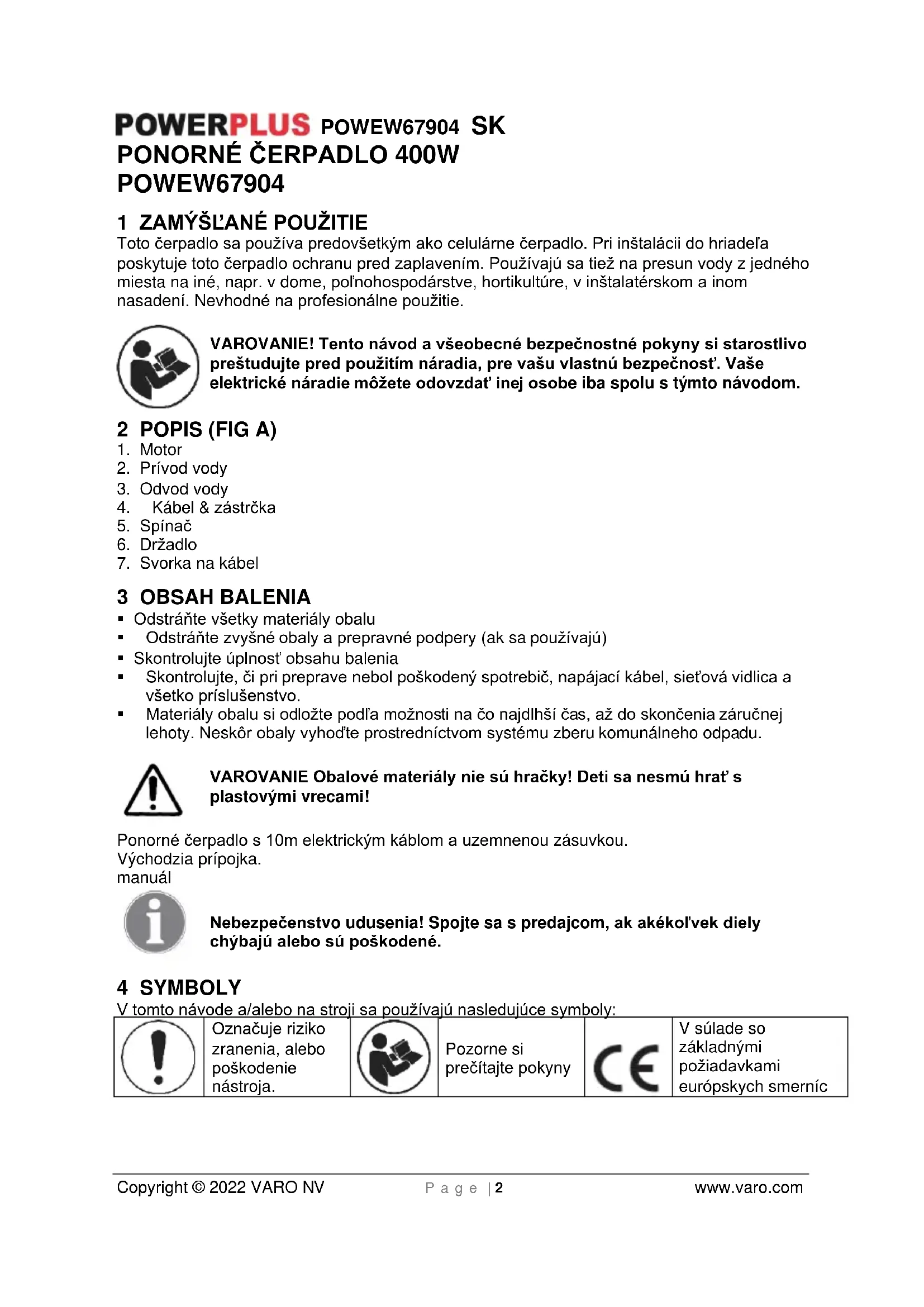

NÁVOD NA OBSLUHU POWEW67904 PowerPlus

Toto Čerpadlo sa používa predovšetkým ako celulárne Čerpadlo. Pri instaláci do hriadela poskytuje toto Čerpadlo ochranu pred zaplavením. Používajú sa tiež na presun vody z Jedného miesta na iné, napr. v dome, polnohospodárstve, hortikulture, v instalatěrskom a inom nasadení. Nevhodné na profesionálne použitie.

Ponorné Čerpadlo s 10m elektrickým káblom a uzemnenou zásuvkou.
Vychodzia przypojka.
manuál

Nebezpečenstvo udusenia! Spojte sa s predajcom, ak akékol'vek diely chýbaju alebo su poskodené.

4 SYMBOL

V toto návode a/alebo na stroji sa používajú nasledujúce symboly:

!

Označuje riziko zranenia, alebo poškodenie nastroja.

Pozorne si prečitajte tokyny

CE

V súlade so základnými požiadavkami europskych smernić

POWERPLUS POWEW67904 SK

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

• Cerpadlo możete pripojit' kakejkol'vek nárazuvzdornej zástrčke, ktorá bola nainstalovaná v sulade s predpismi. Napajacie napatie zástrčky musí byt' 230 V - 50 Hz. Poistka min. 6 A.

Upozornenie!

Ked' sa Čerpadlo bude používat v blízkosti bazénov alebo záhradných jazierok a v chránenej oblasti, musí byt vybavené pozemnám prerušovačom obvodu s nominálnym vypínacim prudom max. 30 mA (podla VDE 0100, Čast' 702 a 738). Čerpadlo sa nesmie prevádkovat, ked' su v bazěne alebo jazierku l'dia! Kontaktujte prosím elektrikára!

Pozor!

• uzemnovaci spoj
  nulovy vodič
• vypinač poruchového prúdu musí splñat bezpečnostné predpísy pre elektrické zariadenia a musí bezchybne fungovat.
  Elektrické spoje musia byt'chranene pred vlhkestou.
• Ak existuje nebezpečenstvo zaplavenia, elektrické spoje musia byt' vedené do vysshieho terenu.
• Za každu cenu musite zabranić cirkuláci agresivnych tekutin, ako aj cirkuláci abrazivnych materiálov.
• Ponorné motorom poháñané Čerpadlo musí byt chránene pred mrazom.
• Cerpadlo musi byt chronené pred chodom naprozdno.
• Pomocou vchodnych opatreni zabrante, aby mali k zariadeniu pristup deti.

Konzistencia

V stacionárnej polohe supevným potrubim alebo

v stacionarnej polohe s pruznym hadicovym vedenim.

Pozor!

Čerpadlo by ste nikdy nemali instalovat tak, ze ho zavesite z dodávacieho potrubia alebo napajaceho kábla bez opory. Ponorné motorové Čerpadlo musí byt zavesene za špecialne dodanú rukovát alebo umiestnene na spodku hriadela. Na zabezpečenie správnho fungovania Čerpadla musí byt spodok hriadela udržiavaný v Čistom stave bez usadenín a nečistôt.

Ak hladina vody prilis klesne, necistoty na hriadeli sa rychlo vysusia a zabrania spusteniu cerpadla. Preto je potrebné ponoré cerpadlo pravidelne kontrlovat (vykonat spust'ace testy). Plavák sa nastavujé takým spösobom, aby bolo cerpadlo možné okamžite spustit.

Poznámka!

Hriadel Čerpadla by mal mat'minimalne rozmery 40 × 40 × 50 cm, aby sa mohol plavákový spinač volné pohybovat'.

POWERPLUS POWEW67904 SK

Sietovy zdroj

8.1 Odvzdušnenie Čerpadla pred použitim

8.2 Nastavenie prevadzkového bodu zapnutia/vypnutia

Prevádkový bod zapnutia/vypnutia plavákového spinača možno nastavit'nastavením plavákového spinača v zapadkovom držiaku.

Toto zariadenie nie je urcené na použitie osobami (vrátane deti) so znizenymi fyzickymi, zmyslovymi alebo duševnými schopnost'am, alebo nedostatkom skusenosti a vedomesti, ak im nejaká osoba, ktora zodpovedá za ich bezpečnost', neposkytne dostatočné kontrolu a usmernenie týkajúce sa použivania zariadenia.

9 CISTENIE A UDRZBA

Varovanie! Pred vykonávanim akýchkol'vek prac na zariadení, odpojte elektrickú zastčku

V pripade, ze cerpadlo je v priebehu prevadzky casto prepravované, malo by byt po každom pouziti ocistene cistouvodou.
V pripe stacionarnej instalacie by mala byt funkcia plavakoveho spinaça controvaná kaźdé 3 mesiace.
Vsetky vlaknite ccastice, ktoré sa mohli vyvtvorit vo vnutri plašta cerpadla by sa mal odstranit vodnou tryskou.
- Kaźde 3 mesiace by sa mal spodok hriadel' a os ochistit' od blata.
- Čistou vodou odstrante usadeniny na plaváku.

Ak sa v Čerpadle nazbieraju nadmné nánosy, musite nasledujúcim spôsobom odmontovat spodnu Čast:

1. Odoberte vstupny kos zo skrine Čerpadla.
2. Čistou vodou yvčistite obežné koleso.

• Poškodené vypínače musí vymenit náš odbor popredajních služieb.
• Ak je pripojovaci kabel (alebo sietová vidica) poskodeny, musi byt vymeneny za rovnaky pripojovaci kabel, ktorý dodáva naš odbor popredajnych sluzieb. Pripojovaci kabel musi vymenit' iba naša servisna sluzba (pozri na poslednej strane) alebo kvalifikovaná osoba (kvalifikovaný elektrikár).

Poruchy	Pričiny	Nápravy
Čerpadlo sa nespúšťa	Žiadny sietový zdroj Plavák nespína	Skontrolujte sietový zdroj Plavák uved'te do vyšěsj polohy
Žiadny tok	Vstupné sitko je upchaté Tlaková hadica je upchatá	Vycistite vystupné sitko vodnou tryskou Znovu nainstalujte hadić
Čerpadlo sa nevypína	Plavák sa nevie ponorit'	Čerpadlo umiestnite správné na podklad hriadel'a
Nedostatočný tok	Vstupné sitko je upchaté Znižená kapacita Čerpania v dôssledku znečistenej a abrazívnej vody	Vycistite vystupné sitko Vycistite Čerpadlo a vyme注意到 opotrebované diely
Čerpadlo sa po krátke dobe prevádžky vypína	Tepelný vypínač vypína Čerpadlo pre špinavú vodu Voda príliš horúca. Tepelný vypínač vypína Čerpadlo	Odoje těovú zástrčku. Vycistite Čerpadlo a hriadel'. Zabezpečte aby teplata vody neprekročila max. teplotu 35,7 °C.

13 SKLADOVANIE

Priebezne cistime cele zariadenie a jeho prisluosenstvo
- Skladujte ho mimo dosahu deti, v stabilnej a bezpečnej polohe, na suchom a chladnom mieste, vyhnite sa privysokým a prinízkym teplotám,
- Nevystavujte priamemu slnechnemu ziareniu. Ak je mozné, uschovajte na tmavom mieste
Neudrziavaje v plastickych taškách aby ste predišli nazhromáždenej vlhkosti

POWERPLUS POWEW67904 SK

14 ZÁRUKA

Zarucna lehota poskytovaná na tento vyrobok je 24 mesiacov a začina plynú't dnom zakupenia prvym používatel'm.
Tato zaruka zahrna vsetky chyby materialu a vyrobné chyby, okrem: batérii, nabijačiek, chybnych sučasti, ktoré podliehaju beznému opotrebovaniu ako napr. ložiská, kefky, kable a zastrčky alebo prislušenstvo ako vrtáky, vrtné korunky, pilové listy atd.; nezahrna poskodenia alebo chyby spösobene zlym zaobchodzanim, nehodami alebo pozměnovanim, ani náklady na prepravu.
- Poškodenie a/alebo chyby, ktoré su dosledkom nesprávnho používania, tiež nespadajú pod ustanovenia záruky.
- Nenesieme ani ziadnu zodpovednost' za zranenie osob, ktoré je dösledkom nesprávneho používania zariadenia.
- Opravy smie vykonávat' iba autorizované servisné stredisko pre nastroje Powerplus.
Viac informaci ziskate na tel, cisle 00 32 3 292 92 90.
- Pripadne nablady na prepravu vždy nesie zákaznik, ak nebolo pisomnou formou dohodnute inak.
Zaruku si zaroveh nemozno uplatnovat, ak bolo zariadenie poskodené v dosledku nedbanlvei udrzby alebo prezazenia.
- Zo záruky su definitívne yvlucéné priady, kedy poškodenie vzniklo dosledkom vniknutia kvapaliny, nadmerného prenikutia prachu, umyselného poškodenia (umyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na učely, na ktoré nie je vhodné), nikompetentného použitia (napr. nerespektovanimPokynov v navode), neodbornej montáze, zásahu bleskom, chybného sietového napatia. Neboli uvedené vsetky možnosti.
- Prijatie reklamaciae v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novei záručnei lehoty v pripadé výmeny zariadenia.
- Staré zariadenia alebo sučasti, ktoré su vymieñané v rámci záruky, sa preto stavajú majetkom spel, Varo NV.
- Vyhradzujeme si przyvo zamietnut akukol'vek reklamáciu, ak nie je moźne overit'datum zakúpenia alebo ak je jasné, ze vyrobok neból riadne udržiavaný. (cîsté vetracie otvory, pravidelná udržba uhlikovych kefiek....)
Potvrdenku o nakupe si musite uschovat' ako doklad o datume zakupenia.
Náradie musité vratit' v nerozobranom stave svojmu predajcovi v prijatelne cistom stave, v originánom plastovom kufriku liatom pod tlakom, ak v nom bolo vaše náradie dodané, spolu s priložéným dokladom o kúpe.

15 ZIVOTNÉ PROSTREDIE

Ak musite po dlhodobom pouzivani zariadenie vymenit, nelikvidujte ho spolu s domovym oppadom, ale ekologicky spravnym sposobom.

Odpad, ktory vznika pri likvidacii elektrickych strojov, sa nesmie likvidovat's beznym domovym odpadom. Ak existuje zariadenie na recyklaciu, odovzdajte ho na recyklaciu. Informacia o recyklacii vam poskytnu miestne urady alebo predaica.

POWERPLUS POWEW67904 SK

16 VYHLÁSENIE O ZHODE

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGICKO
vyhlasuje, ze

vyrobok: PONORNE CERPADLO 400W
