POWEW67904 - črpalka PowerPlus - Brezplačna navodila za uporabo

Znamka	PowerPlus
Model	POWEW67904
Vrsta izdelka	Potopna črpalka za umazano vodo
Napajanje	230 V / 50 Hz, varovalka min. 6 A
Moč	400 W
Maksimalni pretok	7500 l/h
Maksimalna višina črpanja	5 m
Maksimalna globina potopitve	5 m
Maksimalna temperatura vode	35 °C
Vrsta vode	Umazana voda (čista možna)
Material ohišja	Plastika
Material sesalnega priključka	Plastika
Teža	3,42 kg
Dolžina električnega kabla	10 m (z varnostnim vtičem)
Minimalni priključni premer	1 1/4 palca
Plovno stikalo	Da, nastavljivo
Električna zaščita	Priporočljiva diferencialna zaščita 30 mA
Garancija	24 mesecev
Standardi	CE, EN60335-1, EN60335-2-41, EN55014, EN61000
Vzdrževanje	Čiščenje s čisto vodo po uporabi, preverjanje plovnega stikala vsake 3 mesece
Varnost	Ne uporabljajte na suho, zaščitite pred zmrzovanjem, ne uporabljajte za agresivne tekočine

Pogosto zastavljena vprašanja - POWEW67904 PowerPlus

Kaj storiti, če črpalka ne zažene?

Najprej preverite omrežno napetost. Prepričajte se, da je plovno stikalo v zgornjem položaju. Po potrebi dvignite plovno stikalo na višjo raven, da sprožite zagon.

Kako nastaviti plovno stikalo?

Plovno stikalo ima nastavek za zaskočno nastavitev, ki omogoča prilagoditev točke preklopa. Nastavite ga tako, da se plovec lahko prosto dviguje in spušča, ne da bi se dotaknil dna pred zaustavitvijo črpalke. Preverite delovanje tako, da črpalko potopite v vodo in ročno dvignete/spustite plovec.

Ali lahko to črpalko uporabim za tekočine, ki niso voda?

Ne, ta črpalka je namenjena samo za črpanje vode pri temperaturi do 35 °C. Ne uporabljajte črpalke za goriva, čistilna sredstva ali druge kemikalije. Agresivne ali abrazivne tekočine bi poškodovale črpalko.

Kakšna je najvišja dovoljena temperatura vode?

Najvišja temperatura vode je 35 °C. Če temperatura preseže to vrednost, bo zaščita motorja samodejno ustavila črpalko.

Kako očistiti rotor?

Najprej izključite črpalko. Odstranite sesalno košaro s telesa črpalke. Očistite rotor s čisto vodo. Črpalke ne postavljajte na rotor in ga ne uporabljajte kot oporo. Ponovno sestavite v obratnem vrstnem redu.

Kako pogosto je treba preverjati plovno stikalo?

Pri stacionarni namestitvi je priporočljivo preveriti delovanje plovnega stikala vsake 3 mesece. Prav tako očistite usedline na plovcu s čisto vodo.

Kaj storiti, če črpalka ne črpa vode?

Preverite, ali je vhodni filter zamašen, in ga očistite z vodnim curkom. Prepričajte se, da tlačna cev ni prepognjena ali zamašena. Po potrebi poravnajte cev.

Črpalka se po kratkem delovanju ustavi, kaj storiti?

To je lahko posledica preveč umazane vode ali previsoke temperature. Zaščita motorja izklopi črpalko. Izključite vtič, očistite črpalko in vodnjak ter poskrbite, da temperatura vode ne preseže 35 °C.

Kakšna je največja globina potopitve?

Črpalko lahko potopite do največje globine 5 metrov. Nad to globino je tveganje za poškodbe veliko.

Ali lahko to črpalko uporabim v bazenu?

Da, vendar previdno. Črpalka mora biti opremljena z diferencialno zaščito 30 mA. Nikoli ne vklopite črpalke, če so ljudje v vodi. Upoštevajte varnostne razdalje in lokalne električne standarde.

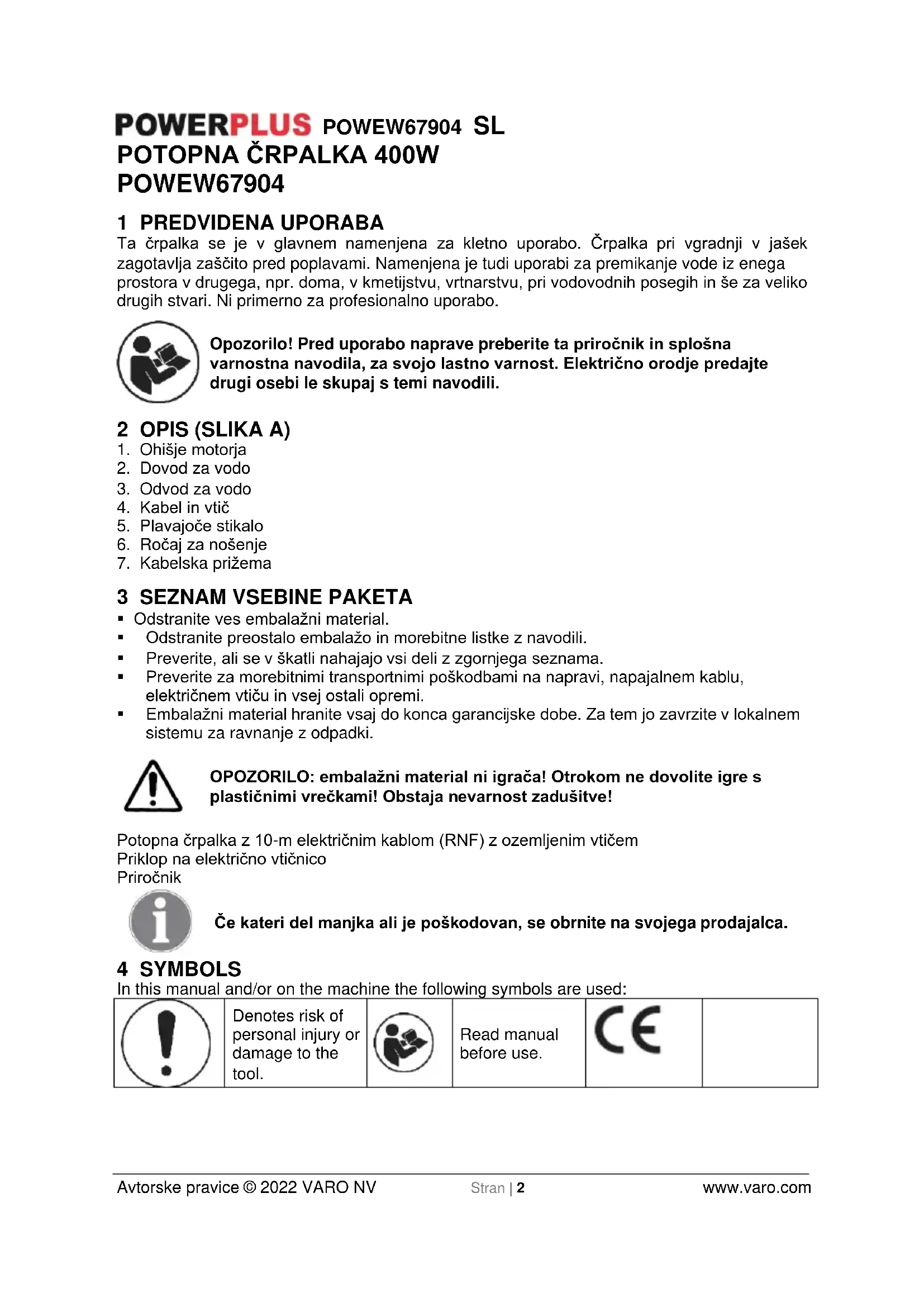

NAVODILA ZA UPORABO POWEW67904 PowerPlus

Regulatorni poslovi - direktor za uskladenost

Ta Črpalka se je v glavnem namenjena za kletno uporabo. Črpalka pri vgradnji v jašek zagotavlja zašcito pred poplavami. Namenjena je tudi uporabi za premikanje vode iz enega prostora v drugega, njr. doma, v kmetijstvu, vrtnarstvu, pri vodovodnih posegih in še za veliko drugih stvari. Ni primerno za profesionalno uporabo.

Opozorilo! Pred uporabo naprave preberite ta priročnik in splošna varnostna navodila, za svojo lastno varnost. Elektricno orodje predajte drugi osebi le skupaj s temi navodili.

2 OPIS (SLIKA A)

1. Ohišje motorja
2. Dovod za vodo
3. Odvod za vodo
4. Kabel in vtic
5. Plavajoce stikalo
6. Ročaj za nošenje
7. Kabelska prižema

3 SEZNAM VSEBINE PAKETA

• Odstranite ves embalăžni material.
• Odstranite preostalo embalažo in morebitne listke z navodili.
  Preverite, ali se v škatli nahajajo vsi deli z zgornjegaseznama.
  Preverite za morebitnimi transportnimi poskodbami na napravi, napajalnem kablu, elektrichem vticu in vsej ostali opremi.
• Embalažni material hranite vsaj do konca garancijske dobe. Za tem jo zavrzite v lokalmem systemdu za ravnanje z odpadki.

OPOZORILO: embalžni material ni igrača! Otrokom ne dovolite igre s plastićnimi vrečkami! Obstaja nevarnost zadusitve!

Potopna crpalka z 10-m elektricnim kablom (RNF) z ozemljenim vtičem
Priklop na elektricno vtičnico
Priročnik

Če kateri del manjka ali je poskodovan, se obrnite na svojega prodajalca.

4 SYMBOLS

Preberite si vsa varnostna opozorila in navodila. Zaradi neuostoovanja opozoril in navodil lahko pride do elektricega udara, pozara in/ali hude telesne poškodbe. Vsa opozorila in navodila shranite za vpogled v prihodnje. Izraz »elektricno orodje « v opozorilih zajema tako elektricno orodje, povezano z elektricnim omrežjem (s kablam), kot tudi elektricna orodja z baterijskim napajanjem (brez kabla).

6 PRED ZAGONOM PREVERITE NASLEDNJE!

• Crpalko je mogoce prikljuciti na katero koli vticnico, zaciteno pred elektricim udarom in namesceno skladno s predpisi. Napetost v vticnici mora biti 230 V, 50 Hz. Varovalka mora biti najmanj 6 A.

Pozor!

Pri uporabi crpalke v blizini plavalnih bazenov ali vrtnih ribnikov in v njihovem območju zašcite, mora biti povezana z odklopnikom na preostali tok (stikalom FID) z nazivnim tokom izklopaNajvec 30 mA (v skladu z deloma 702 in 738 VDE 0100). Crpalke ni dovoljeno uporabljati, medtem ko so v plavalnem bazenu ali vrtnem ribniku ljudje! Obrnite se na elektricarja!

Pozor!

(Pomembno za vašo lastno varnost) Preden zagonom nove potopne Črpalke mora strokovnjak preveriti naslednje elemente:

Ozemljitev
- Nevtralni vodnik
- Stikalo FID mora ustrezati varnostnim predpisom elektrarn in mora delovati brezhibno.
- Elektricne priključke je treba zašcititi pred vlago.
- Če obstaja nevarnost poplave, se morajo elektrčni priključki nahajati dovolj visoko.
- Na vsak nacin se je treba izogniti crpanju agresivnih tekočin in abrazivnih sredstev.
- Potopna Črpalka na motorni pogon mora biti zašcitena pred zmrzaljo.
- Crpalka pogon mora biti zašcitena pred suhim tekom.
- Prav tako je treba z ustreznimi ukrepi prepreci diostop otrok do Čpalke.

Konsistentnost

Potopna crpalka je zasnovana za crpanje vode z najvecjo temperaturo 35^. Te crpalke ni dovoljeno uporabljati za crpanje drugih tekocin, zlasti motornih goriv, cistilnih tekocin in drugih kemičnih izdelkov!

7 NAMESTITEV

Potopno crpalko je treba namestiti, kot sledi:

V stacionarnem polozaju s fiksnim cevovodom
ali
v stacionarnem polozaju s proznno gibko cevo.

Prosimo pomnite!

Crpalke nikoli ne smete namestiti takto, da jo brez opore obesite z dovodne cevi ali elektricnega kabla. Potopno crpalko je treba obesiti za prilozeni rocaj ali pa jo namestiti na dno jaška. Da bi zagotovili pravilno delovanje crpalke, na dnu jaška ne sme biti blatnice ali kakrsne koli umazanje.

Ce nivo vode updade prek dolocene ravni, se bo morebitna blatnica v jašku hitro posusila in preprečila delovanje Črpalke. Zato je treba potopno motorno Črpalko redno preverjati (z izvedbo preskuzov zagona). Plovec je treba nastaviti, takao da se lahko Črpalka takoj zažene.

Pozor!

Jašek za Črpalko mora biti velik vsaj 40 × 40 × 50 cm, tak do se lahko plavajoče stikalo prosto giblje.

POWERPLUSPOWEW67904 SL

Elektricno napajanje

Ta potopna crpalka je opremljena z vtičem, ki šciti pred elektrichim udarom v skladu s predpisi. Črpalka je zasnovana za priklop na ozemljeno vtičnico 230 V, 50 Hz. Prepričajte se, da je vtičnica ustrezno zašcitena (z varovalko vsajs 6 A) in je v odlicnem delovnem stanju. Vtič vtaknite v vtičnico in Črpalka je pripravljena na delo.

Pomembno!

Če se elektrichi kabel ali vtč poškodujeta zaradi zunanjih vplivov, mora kabel popraviti kvalificirani strokovnjak in pri tem uporabljati samo standardne nadomestne dele. Tako boste zagotovili, da bo Črpalka izpolnjevala zahevane varnostne standarde.

8 DELOVNE NASTAVITVE

Ko pozorno preberete ta navodila, Iahko svojo crpalko nastavite za delo in ponovno razmislite o naslednjem:

Preverite, ali je Črpalka naslonjena na dno jaska.
Preverite, ali je tlačni kabel pravilno namesčen.
Preverite, ali je napetost elektricnega prikljucka 230 V, 50 Hz.
Preverite, da je elektricna vtichnica v dobrem stanju.
Prepricaje se, da voda in VLCa ne moreta priti v stik z elektricnim priključkom.
Pazite, da crpalka ne bo tekla na suho.

8.1 Odzracevanje crpalke pred uporabo

Pred začetkom uporabe Črpalke vedno poskrbite za to ustrezno odzračevanje. Crpalko po možnosti večkrat nagnite nazaj in napraj, dokler se mehurčki vec ne pojavljajo, in pred zagonom počakajte vsaj 15 sekund.

8.2 Nastavitev tocke za vklop/izklop

Točko za vklop in izklop plavajočega stikala je mogoce nastaviti v njegovem držalu.

Pred uporabo crpalke preverite naslednje:

• Plavajoče stikalo mora biti namešćeno tak, da lahko preprosto in z le malo sile doseže točko za vklop in za izklop. To lahko preverite, tak do Črpalko vstavite v posodo, napolnjeno z vodo, in plavajoče stikalo ročno previdno dvignete in spet spustite. Pri tem bodite pozorni na to, ali se bo Črpalka vklopila in izklopila.
  Prepricajte se, da razdalja med glavo plavajocega stikala in njegovim drzalom ni premajhma. Ce je razdalja premajhma, pravilno delovanje crpalke ni zagotovljeno.
• Ko nastavite plavajoce stikalo, se pred izklopom Črpalke prepricajte, da se ne dotika osnove. Pozor! Nevarnost suhega teka.

Te naprave ne smejo uporabljati otroci ali osebe, ki so telesno, duševno ali razvojno prizadete, ali osebe, ki nimajo izkušenj ali znanja, razen če prejmejo navodila osebe, ki je odgovorna za njihovo varnost, nadzornika ali Če predhodno preucijo navodila za uporabo naprave.

9 CIsCENJE IN VZDRZEVANJE

Pozor! Preden se lotite kakrsnih koli posegov v napravo, izvlecite vtic napajalnega kabla.

Nikoli ne uporabljaje topil, kot so bencin, alkohol, amoniak itd. Ta topila lahko poskodujejo plastiene delie.

9.1 Navodila za vzdhrževanje

Te potopne Črpalke so odobreni kakovostni izdelki, ki jih ni treba vzdrrževati, in so prestali zahtevna zakljucna preverjanja. Priporočamo, da Črpalko redno pregledujete in vzdrržujete, da zagotovite njeno dolgoŽiviljenjsko dobo in neprekinjeno delovanje.

Pred vsakrsnimi vzdrzevalnimi deli crpako odklopite z elektriche vtichnice.

• Če Črpalko pogosto premikate, jo je treba pred vsako uporabo ochistiti.
  V primeru stacioname namestitve je treba delovanje plavajocega stikala preveriti vsake 3 mesece.
  Vse vlaknaste delce, ki so se nabrali v ohijsu crpalke, je treba izprati z vodnim curkom.
• Vsako 3 mesece je treba iz dna jaška očistiti blato.
  Usedline na plavajočem stikalu odstranite s Čisto vodo.

9.2 Čišćenje pogonskega kolesa

Ce se v ohišju Črpalke naberejo usedline, je treba spodnji del Črpalke razstavite, kot sledi:

1. Iz ohišja crpalke odstranite crpalko mrežo.
2. Pogonsko kolo očistite s Čisto vodo.

Pomembno! Crpalke ne odlagajte ali naslanjajte na pogonsko kolo!

1. Ponovno jo sestavite v obratnem vrstnem redu.

10 TEHNIČNI PODATKI

Tip	POWEW67904
Napetost/frekvencca	230 V / 50 Hz
Priključna moč	400 W
Najv. pretok pri Črpanju	7500 l/h
Najv. višina Črpanja	5 m
Najv. globina potopitve	Najv. 5 m
Najv. temperatura vode	35 °C
Za Čistо/umazano vodo:	Umazano
Ohišje (plastika (P) / nerjavno jaklo (SS))	P
Vodni dovod (plastika (P) / nerjavno jaklo (SS))	P
Teža	3,42kg

11 SERVIS

• Poškodovana stikala mora zamenjati pooblasčeni servis, ki ga dolovi vaš prodajalec.
• Ce je napajalni kabel (ali vtic) poskodovan, ga je treba zamenjati z ustreznim kablom, ki je na voljo pri nasih serviserjih. Menjav noapajalnega kabla sme izvesti le naš pooblasčeni servis (gleite zadnjo stran) oziroma usposobljena oseba (pooblasčeni elektricar).

12 ODPRAVLJANJE TEZAV

Težava	Vzrok	Rešitev
Črpalka se ne zažene.	■ Ni napajanja ■ Plavajoče stikalo se ne preklopi	■ Preverite električno napajanje ■ Plavajoče stikalo namestite v višji položaj
Ni pretoka	■ Dovodna mrežica je zamašena ■ Tlačna cev je prepognjena	■ Očistite dovodno mrežico z vodnim curkom ■ Zravnajte cev
Črpalka se ne izklopi	■ Plavajoče stikalo se ne more potopiti	■ Črpalko pravilno namestite na dno jaška
Nezadosten pretok	■ Dovodna mrežica je zamašena ■ Zmanjšana zmogljivost Črpanja zaradi umazane in abrazivne vode	■ Očistite dovodno mrežico ■ Očistite Črpalko in zamenjaje obrabljene dele
Črpalka se po kratkem Času delovanja izklopi	■ toplotna zaščita zaustavi Črstanje zaradi umazane vode ■ Voda je pretopla Toplotna zaščita zaustavi Črpalko	■ Odklopite elektrčni vtič. Očistite Črpalko in jašek ■ Prepričajte se, da omejitev temperature vode največ 35 °C ni presežena

13 SHRANJEVANJE

• Dobro očistite celoten stroj in njegove nastavke.
• Hranite ga nedosegljivega otrokom v stabilnem in varnem položaju, v hladnem in suhem prostoru, kier je varen pred previsokimi in prenizkimi temperaturami.
• Ne izpostavljaite ga nepsredni soncni svetlobi. Ce je to mogoce, ga hranite v temi.
• Ne hranite ga v plastici nvički, da ne bi prislo do nabiranja vlage.

POWERPLUSPOWEW67904 SL

14 GARANCIJA

Garancija za ta izdelek velja 2 leta, rok za uveljavitev pa začne teči z datumom izročitve blaga potrošniku. Garancija se uveljavla s potrjenim garancijskim listom in računom. Garancija velja na ozemlju Republike Slovenije. Izvajalec se obvezuje, da bo proti placilu yzdrževal opre mo in nudil nadomestne dele tudi po preteku garancijske dobe še 3 leta.
- Dajalec garancije Varo N.V izjavlja, da je izdelek brezhiben, brez proizvodnih in materialnih napak, da ustreza opisanim tehnicnim podatkom, ter jamci za brezhibno delovanje v garancijskem roku, ki začne teci z izročitvijo blaga potrošniku, če ga uporablja skladno z navodili za uporabo, pri normalnih poqojih in hrani na predpisan način.
- GarancijaPokriva vse napake,ki se v chasu garancijskega roka pojavijo na napravi in tudin a delih,ki so bili ob nakupu naprave prilozeni (baterije, polnilniki, lezaji, sctete, kabli, vtici)ob pogoju, da do okvare na delih ni prislo zaradi obicajne obrabe. Garancija pa nePokriva tudi napak,ki se pojavijo na dodatkh (svedri,nastavki za vrtanje,zagini listitid.) kot tudi ne okvar,ki nastanejo zaradi neprimernega ravnanja,nesrece ali nedovoljene prilagoditve naprave.
- Garancijske doloche prav takne vključujejo skode in/ali napak zaradi neustrezne uporabe.
Zavracamo tudi vsakrsno odgovornost za vsakrsne telesne poškodbe zardi neustrezne uporabe orodia.
Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
- Popravila sme izvesti le servis, pooblaščen za orodje Powerplus.
Zmeraj lahko pridobite vec informacij na stevilki 00 32 3 292 92 90.
Mogovi niso nobeni garancijski zahtevki, ce je skoda na napravi posledica malomarnega yzdrzevania ali preobremenite.
- Iz garancije je popolnama izkljucena škoda zaradi vstopa tekočine v napravo, prekomernega vstopa prahu, namernega poškodovanja (ali poškodb zaradi velike malomarnosti), nepravilne uporabe (uporabe za namene, za katere naprava ni primerna), nestrokovne uporabe (npr. zaradi neupoštevanja navodil v priročniku), nestrokovnega sestavljanja, udara strele ali neustrezne napetosti elektricnega omrežja. Taseznam ni izcrpen.
- Sprejem garancijskega zahevka in popravilo naprave ne pomeni podaljsanja garancijskega obdobja ali začetka novega garancijskega obdobja, razen v primerus, da je bil zamenjan bistveni del naprave z novim delom. V kolikor se ob uveljavitvi garancijskega zahevka blago zamenia z novim, proizvajalec izda nov garancijski list.
- Naprave ali deli, ki so zamenjani y okviru garancjie, ostanejo last družbe Varo NV.
- Pridržujemo si pravico do zavrinitve zahtevka, ce dokazilo o nakupu ni predloženo oziroma ce je ocitno, da izdelek ni bil pravalno vzdrževan. (Ciste prezračevalne reže, redno servisirane oglijkove šćetke itd.)
- Dokazilo o nakupu morate shraniti kot dokaz o datumu nakupa.
- Napravo je treba prodajalcu vrniti nerazstavljeno in v sprejemljivo cistem stanju (v izvornem plastichem kovcku, ce je bil ta prilozhen) ter priloziti dokazilo o nakupu.

15 OKOLJE

Če morate napravo po dolgotrajni uporabi zavreči, je ne zavrzite med gospodinjske odpadke, ampak na okolju prijazen način.
Z odpadnih elektrčnih izdelkov ni dovoljeno ravnati kot z obicajnimi gospodinskimi odpadki. Reciklirajte, Če je na voljo reciklažni obrat. Za nasvet o recikliranju se obrnite na krajevno oblast ali trgovca.

POWERPLUSPOWEW67904 SL

16 IZJAVA O SKLADNOSTI

VARO - Vic. Van Rompuy N.V. - Joseph van Instraat 9 - BE 1500 Lier - Belgija izjavlja, da:

Izdelek: POTOPNA CRPALKA 400 W

Znamka: POWERplus

Stevila izdelka:POWEW67904

ustreza osnovnim zahevam in drugim ustreznim dolocbam veljavnih evropskh direktiv na podlagi uporabe usklajenih evropskih standardov. To izjavo razveljavi vsakrsno nepooblasceno spreminjanje naprave.

Evropskim direktivam (vključno z morebitnimi sprembami do dneva podpisa):

2011/65/EU

2014/35/EU

2014/30/EU

Evropski usklajeni standardi (vključno z morebitnimi sprembami do dneva podpisa):

EN60335-1:2012

EN60335-2-41: 2003

EN55014-1:2017

EN55014-2:2015

ENIEC61000-3-2:2019

EN61000-3-3:2013

Skrbnik tehnicne dokumentacije: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Podpisani deluje v imenu izvršnega direktorja podjetja,

Ludo Mertens

Odelek za regulativne zadeve - vodja za skladnost
