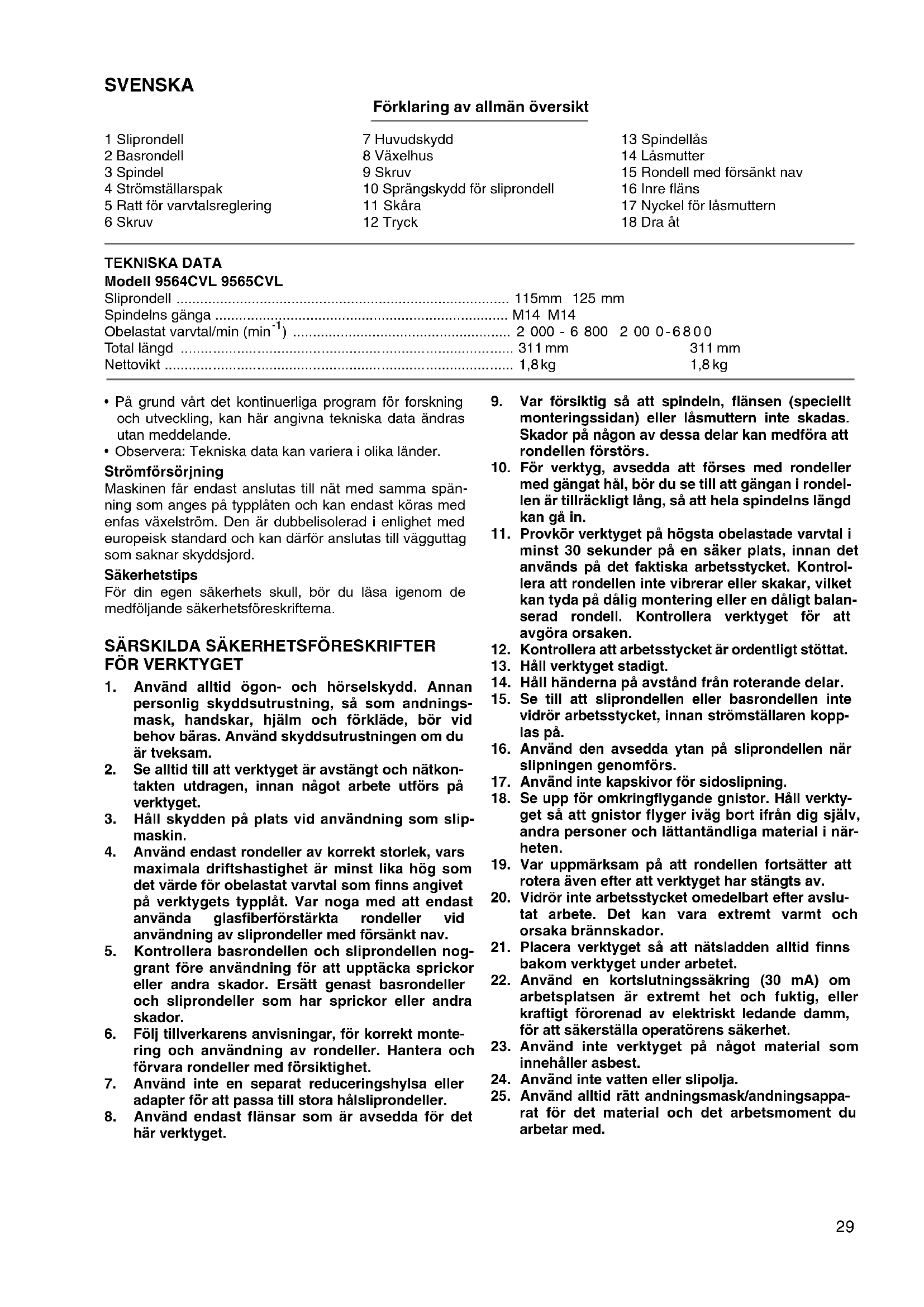

BRUKSANVISNING 9565CVL MAKITA

• På grund vårt det kontinuerliga program för forskning och utveckling, kan här angivna tekniska data ändras utan meddelande.

• Observera: Tekniska data kan variera i olika länder. Strömförsörjning Maskinen får endast anslutas till nät med samma spän- ning som anges på typplåten och kan endast köras med enfas växelström. Den är dubbelisolerad i enlighet med europeisk standard och kan därför anslutas till vägguttag som saknar skyddsjord. Säkerhetstips För din egen säkerhets skull, bör du läsa igenom de medföljande säkerhetsföreskrifterna.

1. Använd alltid ögon- och hörselskydd. Annan

personlig skyddsutrustning, så som andnings- mask, handskar, hjälm och förkläde, bör vid behov bäras. Använd skyddsutrustningen om du är tveksam.

2. Se alltid till att verktyget är avstängt och nätkon-

takten utdragen, innan något arbete utförs på verktyget.

3. Håll skydden på plats vid användning som slip-

4. Använd endast rondeller av korrekt storlek, vars

maximala driftshastighet är minst lika hög som det värde för obelastat varvtal som finns angivet på verktygets typplåt. Var noga med att endast använda glasfiberförstärkta rondeller vid användning av sliprondeller med försänkt nav.

5. Kontrollera basrondellen och sliprondellen nog-

grant före användning för att upptäcka sprickor eller andra skador. Ersätt genast basrondeller och sliprondeller som har sprickor eller andra skador.

6. Följ tillverkarens anvisningar, för korrekt monte-

ring och användning av rondeller. Hantera och förvara rondeller med försiktighet.

7. Använd inte en separat reduceringshylsa eller

adapter för att passa till stora hålsliprondeller.

8. Använd endast flänsar som är avsedda för det

9. Var försiktig så att spindeln, flänsen (speciellt

monteringssidan) eller låsmuttern inte skadas. Skador på någon av dessa delar kan medföra att rondellen förstörs.

10. För verktyg, avsedda att förses med rondeller

med gängat hål, bör du se till att gängan i rondel- len är tillräckligt lång, så att hela spindelns längd kan gå in.

11. Provkör verktyget på högsta obelastade varvtal i

minst 30 sekunder på en säker plats, innan det används på det faktiska arbetsstycket. Kontrol- lera att rondellen inte vibrerar eller skakar, vilket kan tyda på dålig montering eller en dåligt balan- serad rondell. Kontrollera verktyget för att avgöra orsaken.

12. Kontrollera att arbetsstycket är ordentligt stöttat.

13. Håll verktyget stadigt.

14. Håll händerna på avstånd från roterande delar.

15. Se till att sliprondellen eller basrondellen inte

vidrör arbetsstycket, innan strömställaren kopp- las på.

16. Använd den avsedda ytan på sliprondellen när

slipningen genomförs.

17. Använd inte kapskivor för sidoslipning.

18. Se upp för omkringflygande gnistor. Håll verkty-

get så att gnistor flyger iväg bort ifrån dig själv, andra personer och lättantändliga material i när- heten.

19. Var uppmärksam på att rondellen fortsätter att

rotera även efter att verktyget har stängts av.

20. Vidrör inte arbetsstycket omedelbart efter avslu-

tat arbete. Det kan vara extremt varmt och orsaka brännskador.

21. Placera verktyget så att nätsladden alltid finns

bakom verktyget under arbetet.

22. Använd en kortslutningssäkring (30 mA) om

arbetsplatsen är extremt het och fuktig, eller kraftigt förorenad av elektriskt ledande damm, för att säkerställa operatörens säkerhet.

23. Använd inte verktyget på något material som

24. Använd inte vatten eller slipolja.

25. Använd alltid rätt andningsmask/andningsappa-

rat för det material och det arbetsmoment du arbetar med.30

26. Se till att ventilationsöppningarna hålls fria när

du arbetar under förhållanden med mycket damm. Om det blir nödvändigt att ta bort damm från verktyget ska verktyget först kopplas bort från nätuttaget (använd icke-metalliska föremål) och undvik att skada interna delar. SPARA DESSA ANVISNINGAR. BRUKSANVISNING Montering av sidogrepp (extrahandtag) (Fig.1 och 2) Viktigt: Se alltid till att verktyget är avstängt, och nätkontakten utdragen, innan sidogreppet monteras eller tas bort. Tag bort en av de skruvar som håller ihop växelhuset och huvudskyddet. Skruva ordentligt fast sidogreppet på verktyget. Sido- greppet kan monteras på endera sidan av verktyget. Se alltid till att sidogreppet är ordentligt fastsatt. Montering och demontering av sliprondell (Fig.3och 4) FÖRSIKTIGHET: Se alltid till att verktyget är avstängt och nätkontakten urdragen, innan några tillbehör tas bort eller sätts på. Montering av sliprondellen Ta bort all smuts och främmande partiklar från basron- dellen. Skruva fast basrondellen på spindeln, medan du trycker in spindellåset. Fast sliprondellen på basrondellen så noggrant att kanterna på sliprondellen och basrondellen överlappar varandra utan att sticka ut. Att ta bort sliprondellen Tag bort papperet från rondellen genom att dra uppåt från dess kant. Funktionen hos strömbrytarens skjutknapp (Fig.5) FÖRSIKTIGHET! Kontrollera alltid att strömbrytaren fungerar normalt och att dess skjutknapp återgår till det avstängda läget “OFF” när sidan på knappen trycks in, innan maskinens nätkon- takt sätts i. Skjut strömbrytarknappen till läget “ I ” för att starta maskinen. Tryck in strömbrytarknappens främre del och skjut sedan knappen till läget “ I ” enligt ovan, för kontinuerlig drift. Strömbrytaren låses i läget för kontinuerlig drift. Skjut strömställarspaken till läget “O”, genom att trycka in strömställarspakens bakre del, för att stanna verktyget från det låsta läget. Ratt för inställning av varvtalet (Fig. 6) Varvtalet (rotationshastigheten) kan ändras genom att ratten för inställning av varvtalet vrids och ställs in mot en av de givna siffrorna från 1 till 5. Högre varvtal erhålles om ratten vrids i riktning mot siff- ran 5. Lägre varvtal erhålles om den vrids i riktning mot siffran 1. Se tabellen nedan för information om förhållan- det mellan de angivna siffrorna på ratten, och den unge- färliga rotationshastigheten. FÖRSIKTIGHET!

• Om verktyget används kontinuerligt på lågt varvtal under längre tid kommer motorn att överbelastas och bli varm.

• Ratten för inställning av varvtalet kan endast vridas till 5, och sedan tillbaka till 1. Försök inte att med våld vrida den förbi 5 eller 1, eftersom funktionen för inställ- ning av varvtalet då kan upphöra att fungera. Verktyg och maskiner som är utrustade med elektroniska funktioner är enkla att använda tack vare följande egen- skaper.

• Kontroll för konstant varvtal Elektronisk varvtalskontroll för att erhålla konstant hastighet (varvtal). Denna funk- tion gör det möjligt att erhålla en än finare finish, efter- som rotationshastigheten hålls konstant även under belastning.

• Mjuk startfunktion Mjuk och säker start tack vare att startchocken dämpas.

• Överbelastningsskydd För att skydda motorn och ron- dellen stannar maskinen automatiskt, om den skulle användas under en högre belastning än vad den är avsedd för. När belastningen minskat till en tillåten nivå startar maskinen automatiskt. Slipning (sandpappring) (Fig. 7) FÖRSIKTIGHET: Använd alltid skyddsglasögon eller ansiktsmask under arbetet. I allmänhet bör sliprondellen hållas i ungefär 15° vinkel mot arbetsstyckets yta. Anlägg endast ett lätt tryck. Ett alltför kraftigt tryck leder endast till ett sämre slipresultat, och att sliprondellen slits ut i förtid. FÖRSIKTIGHET: Starta aldrig verktyget utan att ha satt på sliprondellen. Det kan skada basrondellen svårt. OM VERKTYGET ANVÄNDS FÖR SLIPNING AV VERKTYGSEGGAR Att ta bort huvudskyddet (Fig.8 och 9) FÖRSIKTIGHET: Se alltid till att verktyget är avstängt, och nätkontakten utdragen, innan några tillbehör eller tillsatser tas bort eller monteras. Att montera eller ändra tillbehör medan verktyget är anslutet kan orsaka svåra skador. Tag bort huvudskyddet genom att lossa skruven. Drag av huvudskyddet medan dess hörn dras ut. Siffra min

Montering av sprängskydd för sliprondellen (Fig. 10) Viktigt! Se alltid till att maskinen är avstängd och nätkontakten urdragen innan sliprondellens sprängskydd monteras eller demonteras. Använd alltid ett sprängskydd för sliprondellen om rondell med försänkt nav eller kapskiva för kapning används. Montera sprängskyddet med tappen på sprängskyddet mot skåran på växelhuset. Rotera sedan sprängskyddet 180° moturs. Se till att skruven dras åt ordentligt. Montering av sidogrepp (extrahandtag) (Fig.11) Viktigt! Se alltid till att maskinen är avstängd och nätkontakten urdragen innan sidogrepp monteras eller demonteras. Montera alltid sidogrepp ordentligt på maskinen före drift. Sidogrepp kan monteras på endera sidan av maskinen, beroende på vilket läge som är mest lättarbetat och som gör att skyddet kan hållas i korrekt position. Håll alltid ordentligt tag med båda händerna i maskinens strömstäl- larhandtag och sidogrepp under drift. Spindellås (Fig. 12) Tryck in spindellåset för att förhindra att spindeln roterar när tillbehör monteras eller demonteras. FÖRSIKTIGHET! Tryck aldrig in spindellåset när spindeln rör sig. Maskinen kan skadas. Montering av slip- eller kapskiva (Fig. 13 och 14) Viktigt! Kontrollera först att stickproppen är urdragen. Montera innerbricka, skiva och låsmutter som bilden visar. Tryck in spärren på växelhusets ovansida och vrid skivan tills spindeln låses. Dra sedan fast låsmuttern ordentligt med tappnyckeln. Använding (Fig.15) FÖRSIKTIGHET! Stäng alltid av maskinen efter användningen och vänta tills sliprondellen har stannat helt innan maskinen ställs ner. Håll maskinen stadigt med båda händerna. Tvåhands- grepp skall alltid användas. Starta motorn INNAN skivan sätts an mot arbetsstycket. Generellt kan sägas att arbetsvinklen bör vara kring 15°– 30° grader. Slipa inte i riktning B omedelbart efter att en ny skiva monterats, eftersom den då kommer att skära in i arbetsstycket. Genom att inledningsvis endast föra maskinen i riktning A, avrundas skivans kant, varefter slipning sedan kan ske i båda riktningarna. VARNING!

• Undvik alltför hårt tryck. Vid slipning av t ex en horison- tell yta är maskinens egen tyngd fullt tillräcklig för opti- mal avverkning. För hårt tryck kan orsaka riskabel sönderbrytning av skivan.

• Fortsatt användning av en sliten rondell kan resultera i att rondellen exploderar och orsakar svåra personska- dor. UNDERHÅLL FÖRSIKTIGHET! Förvissa dig alltid om att nätkabeln dragits ut ur väggut- taget och att maskinen är frånkopplad innan något arbete utförs på maskinen. Reparation och underhåll Verktyget och dess ventilationshål för kylluft måste alltid hållas rena. Föremål (damm osv.) som kommer in i någon av dessa delar måste tas bort. Rengör verktyget regelbundet, beroende på hur mycket damm som har skapats och kommit in i verktyget. Om ett huvudskydd är monterat på maskinen kan det tas bort i enlighet med “Demontering av huvudskydd”. För att bibehålla produktens säkerhet och tillförlitlighet, bör alltid reparationer, underhållsservice och justeringar utföras av auktoriserad Makita serviceverkstad.32 NORSK Forklaring til generell oversikt 1 Slipeskive 2 Pute 3 Spindel 4 Bryterhendel 5 Hastighetsskive 6 Skrue 7 Frontdeksel 8Girhus 9Skrue 10 Vernedeksel 11 Utsparing 12 Trykk 13 Aksellås 14 Låsemutter 15 Senket nav 16 Indre flens 17 Skunøkkel til låsemutter 18 Stram TEKNISKE DATA Modell 9564CVL 9565CVL Slipeskive .................................................................................... 115 mm 125 mm Spindelgjenge ............................................................................. M14 M14 Tomgangsturtall (min

Undertecknad, Yasuhiko Kanzaki, auktoriserad av Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi 446-8502 Japan deklarerar att denna produkt (serienummer: serieproduktion) tillverkad av Makita Corporation i Japan, uppfyller kraven i följande standard eller standardiserade dokument, HD400, EN50144, EN55014, EN61000 i enlighet med EG-direktiven 73/23/EEC, 89/336/EEC och 98/37/EC.

Buller och vibration hos modell 9564CVL/9565CVL De typiska A-vägda bullernivåerna är ljudtrycksnivå: 86 dB (A) ljudeffektnivå: 99 dB (A) – Använd hörselskydd – Det typiskt vägda effektivvärdet för acceleration är 5m/s
