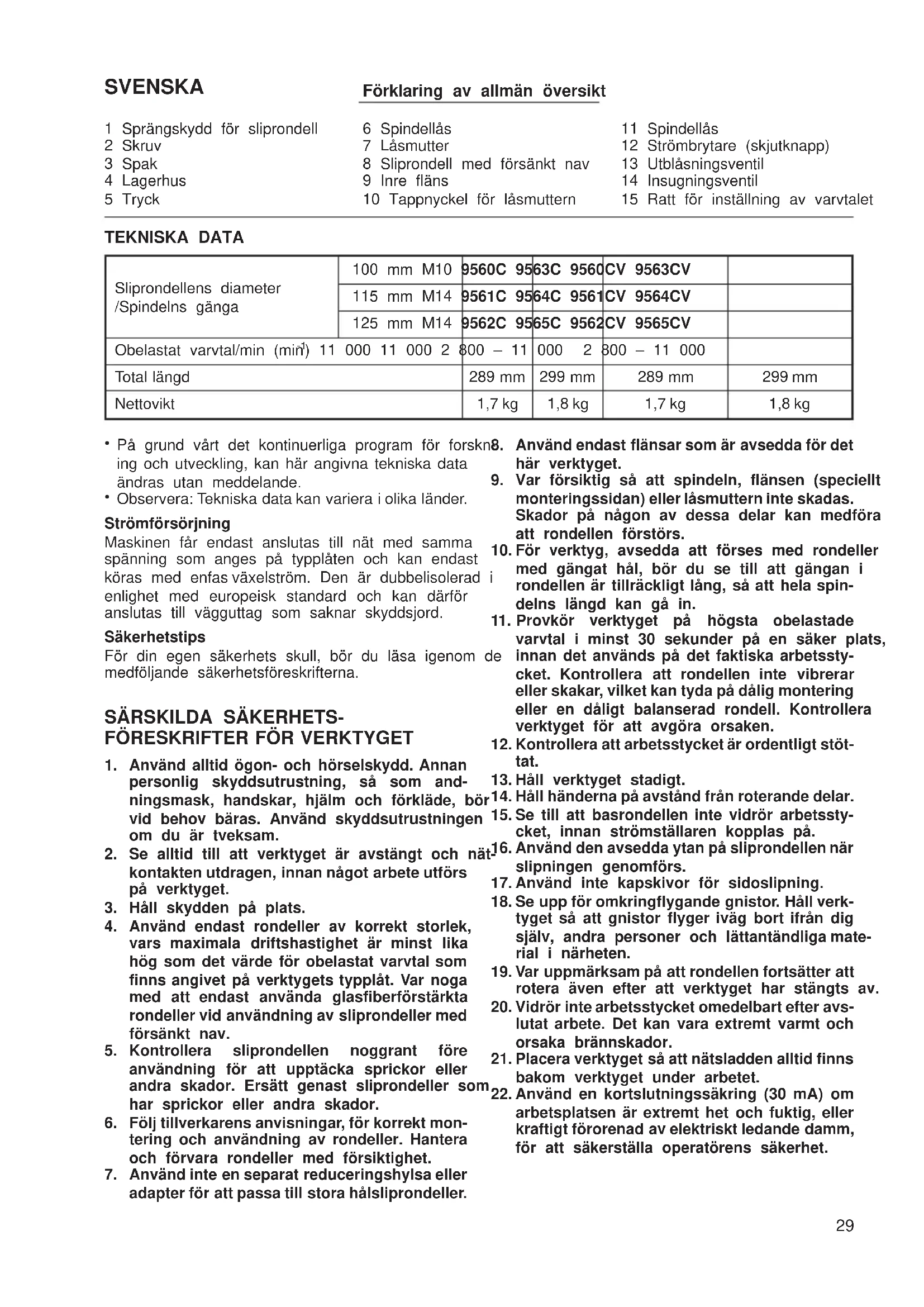

BRUKSANVISNING 9563CV MAKITA

På grund vårt det kontinuerliga program för forskn- ing och utveckling, kan här angivna tekniska data ändras utan meddelande.

Observera: Tekniska data kan variera i olika länder. Strömförsörjning Maskinen får endast anslutas till nät med samma spänning som anges på typplåten och kan endast köras med enfas växelström. Den är dubbelisolerad i enlighet med europeisk standard och kan därför anslutas till vägguttag som saknar skyddsjord. Säkerhetstips För din egen säkerhets skull, bör du läsa igenom de medföljande säkerhetsföreskrifterna.

1. Använd alltid ögon- och hörselskydd. Annan

personlig skyddsutrustning, så som and- ningsmask, handskar, hjälm och förkläde, bör vid behov bäras. Använd skyddsutrustningen om du är tveksam.

2. Se alltid till att verktyget är avstängt och nät-

kontakten utdragen, innan något arbete utförs på verktyget.

3. Håll skydden på plats.

4. Använd endast rondeller av korrekt storlek,

vars maximala driftshastighet är minst lika hög som det värde för obelastat varvtal som finns angivet på verktygets typplåt. Var noga med att endast använda glasfiberförstärkta rondeller vid användning av sliprondeller med försänkt nav.

5. Kontrollera sliprondellen noggrant före

användning för att upptäcka sprickor eller andra skador. Ersätt genast sliprondeller som har sprickor eller andra skador.

6. Följ tillverkarens anvisningar, för korrekt mon-

tering och användning av rondeller. Hantera och förvara rondeller med försiktighet.

7. Använd inte en separat reduceringshylsa eller

adapter för att passa till stora hålsliprondeller.

8. Använd endast flänsar som är avsedda för det

9. Var försiktig så att spindeln, flänsen (speciellt

monteringssidan) eller låsmuttern inte skadas. Skador på någon av dessa delar kan medföra att rondellen förstörs.

10. För verktyg, avsedda att förses med rondeller

med gängat hål, bör du se till att gängan i rondellen är tillräckligt lång, så att hela spin- delns längd kan gå in.

11. Provkör verktyget på högsta obelastade

varvtal i minst 30 sekunder på en säker plats, innan det används på det faktiska arbetssty- cket. Kontrollera att rondellen inte vibrerar eller skakar, vilket kan tyda på dålig montering eller en dåligt balanserad rondell. Kontrollera verktyget för att avgöra orsaken.

12. Kontrollera att arbetsstycket är ordentligt stöt-

13. Håll verktyget stadigt.

14. Håll händerna på avstånd från roterande delar.

15. Se till att basrondellen inte vidrör arbetssty-

cket, innan strömställaren kopplas på.

16. Använd den avsedda ytan på sliprondellen när

slipningen genomförs.

17. Använd inte kapskivor för sidoslipning.

18. Se upp för omkringflygande gnistor. Håll verk-

tyget så att gnistor flyger iväg bort ifrån dig själv, andra personer och lättantändliga mate- rial i närheten.

19. Var uppmärksam på att rondellen fortsätter att

rotera även efter att verktyget har stängts av.

20. Vidrör inte arbetsstycket omedelbart efter avs-

lutat arbete. Det kan vara extremt varmt och orsaka brännskador.

21. Placera verktyget så att nätsladden alltid finns

bakom verktyget under arbetet.

22. Använd en kortslutningssäkring (30 mA) om

arbetsplatsen är extremt het och fuktig, eller kraftigt förorenad av elektriskt ledande damm, för att säkerställa operatörens säkerhet. 2923. Använd inte verktyget på något material som innehåller asbest.

24. Använd inte vatten eller slipolja.

25. Se till att ventilationsöppningarna hålls fria

när du arbetar under förhållanden med mycket damm. Om det blir nödvändigt att ta bort damm från verktyget ska verktyget först kopp- las bort från nätuttaget (använd icke- metalliska föremål) och undvik att skada interna delar. SPARA DESSA ANVISNINGAR. BRUKSANVISNING Montering av sprängskydde för sliprondellen (Fig. 1 och 2) Viktigt! Se alltid till att maskinen är avstängd och nätkontak- ten urdragen innan sliprondellens sprängskydd monteras eller demonteras. Dra spaken i pilens riktning efter att skruven har lossats. Montera sliprondellens sprängskydd på lagerhuset genom att passa in den konvexa delen av rondell- skyddet mot den konkava delen på lagerhuset. Vrid rondellskyddet 180 grader. Dra åt det med skru- ven efter att spaken spaken har dragits i pilens riktning. Rondellskyddets vinkel kan sedan justeras med spaken för att passa arbetets art. Demontering av sliprondellens sprängskydd Ta bort rondellskyddet genom att följa monteringsan- visningarna i omvänd ordning. Montering av sidohandtaget (extrahandtag) (Fig. 3) Viktigt! Se alltid till att maskinen är avstängd och nätkontak- ten urdragen innan sidohandtaget monteras eller demonteras. Montera alltid sidohandtaget ordentligt på maskinen före drift. Sidohandtaget kan monteras på endera sidan av maskinen, beroende på vilket läge som är mest lättarbetat och som gör att skyddet kan hållas i korrekt position. Håll alltid ordentligt tag med båda händerna i maskinens strömställarhandtag och sido- handtaget under drift. Spindellås (Fig. 4) Tryck in spindellåset för att förhindra att spindeln roterar när tillbehör monteras eller demonteras. FÖRSIKTIGHET! Tryck aldrig in spindellåset när spindeln rör sig. Maskinen kan skadas. Montering av slip- eller kapskiva (Fig. 5 och 6) Viktigt! Kontrollera först att stickproppen är urdragen. Montera innerbricka, skiva och låsmutter som bilden visar. Tryck in spärren på växelhusets ovansida och vrid skivan tills spindeln låses. Dra sedan fast låsmuttern ordentligt med tappnyckeln. Funktionen hos strömbrytarens skjutknapp (Fig. 7) FÖRSIKTIGHET! Kontrollera alltid att strömbrytaren fungerar normalt och att dess skjutknapp återgår till det avstängda läget ‘‘OFF’’ när sidan på knappen trycks in, innan maskinens nätkontakt sätts i. Skjut strömbrytarknappen till läget ‘‘I’’ för att starta maskinen. Tryck in strömbrytarknappens främre del och skjut sedan knappen till läget ‘‘I’’ enligt ovan, för kontinuer- lig drift. Strömbrytaren låses i läget för kontinuerlig drift. Skjut strömställarspaken till läget ‘‘O’’, genom att trycka in strömställarspakens bakre del, för att stanna verktyget från det låsta läget. Ratt för inställning av varvtalet (för modellerna 9560CV, 9561CV, 9562CV, 9563CV, 9564CV, 9565CV) (Fig. 8) Varvtalet (rotationshastigheten) kan ändras genom att ratten för inställning av varvtalet vrids och ställs in mot en av de givna siffrorna från 1 till 5. Högre varvtal erhålles om ratten vrids i riktning mot siffran 5. Lägre varvtal erhålles om den vrids i riktning mot siffran 1. Se tabellen nedan för information om förhållandet mellan de angivna siffrorna på ratten, och den ungefärliga rotationshastigheten. Siffra min

Om verktyget används kontinuerligt på lågt varvtal under längre tid kommer motorn att överbelastas och bli varm.

Ratten för inställning av varvtalet kan endast vridas till 5, och sedan tillbaka till 1. Försök inte att med våld vrida den förbi 5 eller 1, eftersom funktionen för inställning av varvtalet då kan upphöra att fungera. Verktyg och maskiner som är utrustade med elek- troniska funktioner är enkla att använda tack vare följande egenskaper.

Kontroll för konstant varvtal Elektronisk varvtalskontroll för att erhålla konstant hastighet (varvtal). Denna funktion gör det möjligt att erhålla en än finare finish, eftersom rotationshastigheten hålls konstant även under belastning.

Mjuk startfunktion Mjuk och säker start tack vare att startchocken dämpas.

Överbelastningsskydd För att skydda motorn och rondellen stannar maski- nen automatiskt, om den skulle användas under en högre belastning än vad den är avsedd för. När belastningen minskat till en tillåten nivå startar maskinen automatiskt. Använding (Fig. 9) FÖRSIKTIGHET! Stäng alltid av maskinen efter användningen och vänta tills sliprondellen har stannat helt innan maski- nen ställs ner. Håll maskinen stadigt med båda händerna. Tvåhandsgrepp skall alltid användas. Starta motorn INNAN skivan sätts an mot arbetsstycket. Generellt kan sägas att arbetsvinklen bör vara kring 15° – 30° grader. Slipa inte i riktning B omedelbart efter att en ny skiva monterats, eftersom den då kommer att skära in i arbetsstycket. Genom att inledningsvis endast föra maskinen i riktning A, avrundas skivans kant, varefter slipning sedan kan ske i båda riktningarna. VARNING!

Undvik alltför hårt tryck. Vid slipning av t ex en horisontell yta är maskinens egen tyngd fullt tillräck- lig för optimal avverkning. För hårt tryck kan orsaka riskabel sönderbrytning av skivan.

Fortsatt användning av en sliten rondell kan resul- tera i att rondellen exploderar och orsakar svåra personskador. UNDERHÅLL FÖRSIKTIGHET! Förvissa dig alltid om att nätkabeln dragits ut ur vägguttaget och att maskinen är frånkopplad innan något arbete utförs på maskinen. Reparation och underhåll (Fig. 10) Maskinen, och dess ventilöppningar för kylluft, måste alltid hållas rena. Partiklar eller föremål sätter igen dessa delar måste tas bort. För att bibehålla produktens säkerhet och tillförlitlig- het, bör alltid reparationer, underhållsservice och justeringar utföras av auktoriserad Makita service- verkstad. 31NORSK Forklaring til generell oversikt 1 Skivedeksel 2 Skrue 3 Hendel 4 Lagerboks 5 Trykk 6 Aksellås 7 Låsemutter 8 Skive med forsenket nav 9 Indre flens 10 Skrunøkkel til låsemutter 11 Aksellås 12 Bryterhendel 13 Avløpsventil 14 Inntaksventil 15 Hastighetsskive TEKNISKE DATA Diameter for slipeskive med forsenket nav/Spindelgjenge 100 mm M10 9560C 9563C 9560CV 9563CV 115 mm M14 9561C 9564C 9561CV 9564CV 125 mm M14 9562C 9565C 9562CV 9565CV Tomgangsturtall (min

SVENSKA Buller och vibration hos modell 9560C/9560CV/9561C/9561CV/9562C/9562CV Den typiska-A-vägda ljudtrycksnivån är 83 dB (A). Bullernivån under pågående arbete kan överstiga 85 dB (A). – Använd hörselskydd – Det typiskt vägda effektivvärdet för acceleration är 4 m/s

SVENSKA Buller och vibration hos modell 9563C/9563CV/9564C/9564CV/9565C/9565CV Den typiska-A-vägda ljudtrycksnivån är 83 dB (A). Bullernivån under pågående arbete kan överstiga 85 dB (A). – Använd hörselskydd – Det typiskt vägda effektivvärdet för acceleration är 5 m/s
