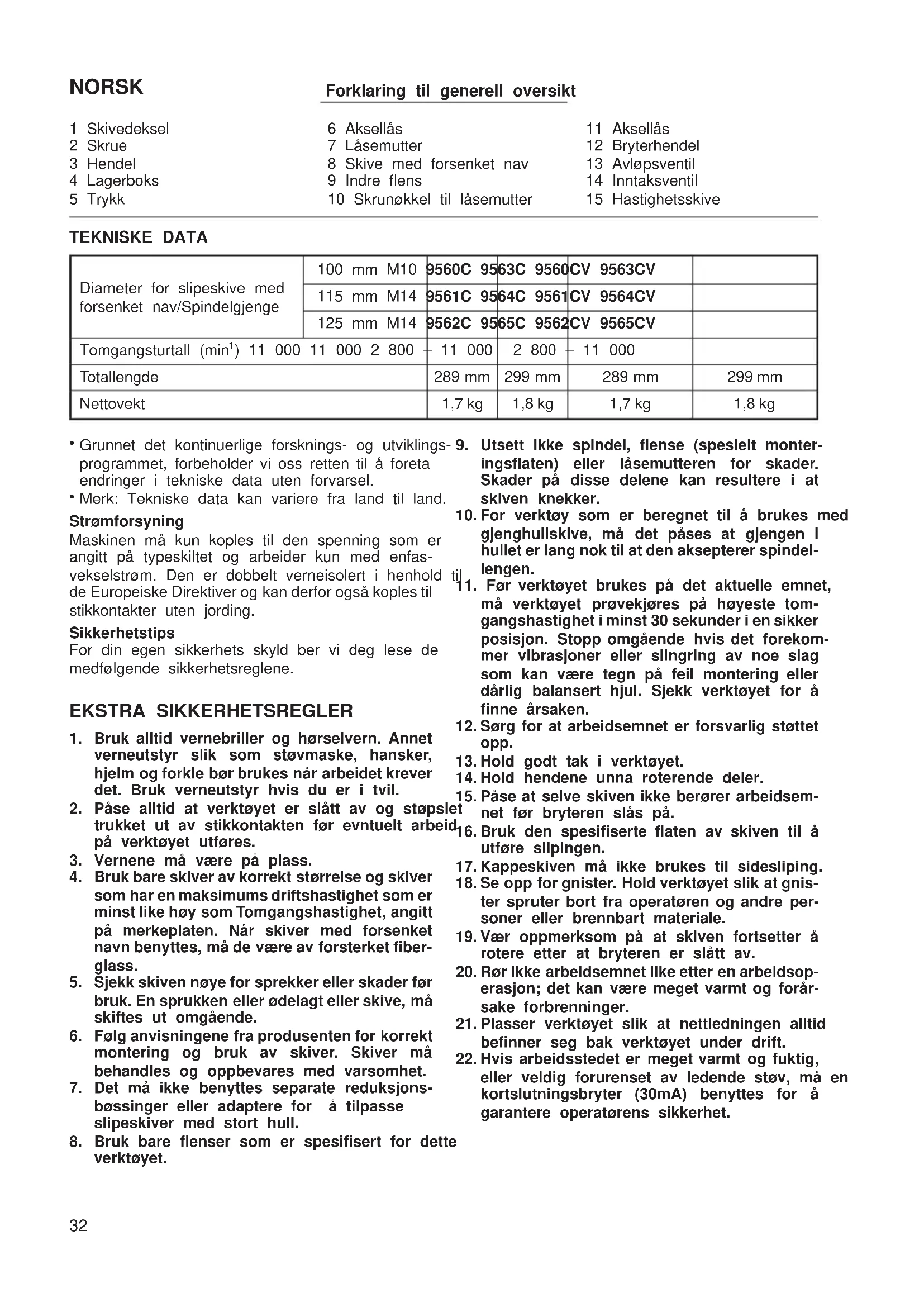

BRUKSANVISNING 9563CV MAKITA

Grunnet det kontinuerlige forsknings- og utviklings- programmet, forbeholder vi oss retten til å foreta endringer i tekniske data uten forvarsel.

Merk: Tekniske data kan variere fra land til land. Strømforsyning Maskinen må kun koples til den spenning som er angitt på typeskiltet og arbeider kun med enfas- vekselstrøm. Den er dobbelt verneisolert i henhold til de Europeiske Direktiver og kan derfor også koples til stikkontakter uten jording. Sikkerhetstips For din egen sikkerhets skyld ber vi deg lese de medfølgende sikkerhetsreglene. EKSTRA SIKKERHETSREGLER

1. Bruk alltid vernebriller og hørselvern. Annet

verneutstyr slik som støvmaske, hansker, hjelm og forkle bør brukes når arbeidet krever det. Bruk verneutstyr hvis du er i tvil.

2. Påse alltid at verktøyet er slått av og støpslet

trukket ut av stikkontakten før evntuelt arbeid på verktøyet utføres.

3. Vernene må være på plass.

4. Bruk bare skiver av korrekt størrelse og skiver

som har en maksimums driftshastighet som er minst like høy som Tomgangshastighet, angitt på merkeplaten. Når skiver med forsenket navn benyttes, må de være av forsterket fiber- glass.

montering og bruk av skiver. Skiver må behandles og oppbevares med varsomhet.

7. Det må ikke benyttes separate reduksjons-

bøssinger eller adaptere for å tilpasse slipeskiver med stort hull.

8. Bruk bare flenser som er spesifisert for dette

10. For verktøy som er beregnet til å brukes med

gjenghullskive, må det påses at gjengen i hullet er lang nok til at den aksepterer spindel- lengen.

11. Før verktøyet brukes på det aktuelle emnet,

må verktøyet prøvekjøres på høyeste tom- gangshastighet i minst 30 sekunder i en sikker posisjon. Stopp omgående hvis det forekom- mer vibrasjoner eller slingring av noe slag som kan være tegn på feil montering eller dårlig balansert hjul. Sjekk verktøyet for å finne årsaken.

12. Sørg for at arbeidsemnet er forsvarlig støttet

16. Bruk den spesifiserte flaten av skiven til å

17. Kappeskiven må ikke brukes til sidesliping.

18. Se opp for gnister. Hold verktøyet slik at gnis-

ter spruter bort fra operatøren og andre per- soner eller brennbart materiale.

19. Vær oppmerksom på at skiven fortsetter å

rotere etter at bryteren er slått av.

20. Rør ikke arbeidsemnet like etter en arbeidsop-

erasjon; det kan være meget varmt og forår- sake forbrenninger.

21. Plasser verktøyet slik at nettledningen alltid

befinner seg bak verktøyet under drift.

22. Hvis arbeidsstedet er meget varmt og fuktig,

eller veldig forurenset av ledende støv, må en kortslutningsbryter (30mA) benyttes for å garantere operatørens sikkerhet. 3223. Bruk ikke verktøyet på noen som helst mate- rialer som inneholder asbest.

24. Bruk ikke vann eller slipeolje.

25. Sørg for at alle ventilasjonsåpninger er frie når

arbeidet foregår under støvete forhold. Hvis det skulle bli nødvendig å rense ut støv, må verktøyet først koples fra strømnettet (bruk ikke-metalliske gjenstander) og unngå at indre deler kommer til skade. TA VARE PÅ DISSE INSTRUKSENE. BRUKSANVISNINGER Montering av vernedeksel (Fig. 1 og 2) Viktig: Maskinen må alltid være avslått og støpslet tatt ut av stikkontakten før montering eller demontering av ver- nedekslet. Dra hendelen i pilens retning etter å ha skrudd løs skruen. Monter skivedekslet på lagerboksen ved å justere den konvekse delen på skivedekslet i samsvar med den konkave delen på lagerboksen. Drei skivedekslet 180 grader. Stram det med skruen etter å ha trukket hendelen i pilens retning. Alt etter arbeidet som skal gjøres, kan skivedekslets innstil- lingsvinkel justeres med hendelen. Demontere skivedekslet Følg monteringsprosedyren i omvendt rekkefølge for å demontere skivedekslet. Montering av støttehåndtak (hjelpehåndtak) (Fig. 3) Viktig: Maskinen må alltid være avslått og støpslet tatt av stikkontakten før montering eller demontering av støt- tehåndtaket. Monter alltid sidehåndtaket forsvarlig fast på verk- tøyet før bruk. Sidehåndtaket kan monteres på begge sider av verktøyet alt etter behov. Se til at vernet er korrekt plassert. Hold alltid godt fast i både hoved- og sidehåndtaket under bruk. Spindellås (Fig. 4) Trykk på spindellåsen for å forhindre at spindelen roterer mens utstyr monteres eller demonteres. NB! Spindellåsen må aldri aktiveres mens spindelen er i bevegelse. Det kan føre til skader på maskinen. Montering og demontering av skive med forsenket nav (Fig. 5 og 6) Viktig: Sørg alltid for at maskinen er avslått og støpslet tatt ut av stikkontakten før montering og demontering av slipeskive. Monter den indre flensen på spindelen. Fest slipeskiven oppå flensen og skru låsemutteren fast på spindelen. Låsemutteren strammes ved å trykke på spindellåsen slik at spindelen ikke kan rotere. Deretter strammes festemutteren med hakenøkkelen med urviserne. Slipeskiven demonteres ved å følge montering- sprosedyren i omvendt rekkefølge. Bryter (Fig. 7) NB! Før verktøyets støpsel koples til en stikkontakt, må det påses at bryteren virker som den skal og går tilbake til ‘‘OFF’’ når bryterhendelen trykkes inn. Verktøyet startes ved å skyve bryterhendelen til ‘‘I’’. For kontinuerlig drift, trykkes bryterhendelens fremre del ned og deretter skyves den mot ‘‘I’’ som nevnt over. Bryteren er nå fastlåst i denne posisjonen og kontinuerlig drift kan utføres. Verktøyet stoppes fra den låste posisjonen ved å skyve bryterhendelen til ‘‘O’’ samtidig som den bakre delen av bryterenhendelen trykkes inn. Hastighetsskive (For modell 9560CV, 9561CV, 9562CV, 9563CV, 9563CV, 9565CV) (Fig. 8) Rotasjonshastigheten kan endres ved å dreie hastighetsskiven til et nummer fra 1 til 5. Høyere hastighet oppnås ved å dreie mot 5. Og lavere hastighet oppnås ved å dreie mot 1. Se tabellen under for forholdet mellom num- merinnstilling på skiven og cirka rotasjonshastighet. Nummer min

Hastighetsskiven kan bare dreies til 5 og tilbake til

1. Hastighetens justeringsfunksjon kan ødelegges

hvis skiven dreies med makt forbi 5 eller 1. Verktøy som er utstyrt med elektroniske funksjoner er enkle å betjene grunnet følgende egenskaper.

My startfunksjon Sikker og myk start grunnet dempet oppstarting.

Overbelastingsvern Når verktøyet brukes over tillatt belastning, vil det stanse automatisk for å beskytte motor og skive. Når belastningen kommer ned på tillatt nivå igjen, vil verktøyet starte automatisk. 33Sliping (Fig. 9) NB! Etter bruk, slå av maskinen og vent til skiven har stoppet helt før maskinen legges ned. Hold verktøyet i håndtaket foran og styr det fra baksiden. Slå den på og la deretter slipeskiven komme i berøring med arbeidsstykket. Slipeskiven eller -hjulet skal vanligvis holdes i en vinkel på 15° – 30° på arbeidsstykket. Under innkjøringsperioden av en ny skive, må slipe- maskinen ikke brukes i retning B da det vil forårsake at det skjæres inn i arbeidsstykket. Når kanten på skiven er avrundet etter bruk, kan den brukes i både A og B retning. ADVARSEL:

Det er ikke nødvendig å legge trykk på maskinen. Verktøyets egen vekt gir stort nok trykk. Ekstra trykk og bruk av makt kan være farlig dersom skiven skulle brekke.

NORSK Støy og vibrasjon fra modell 9560C/9560CV/9561C/9561CV/9562C/9562CV Det vanlige A-belastede lydtrykksnivå er 83 dB (A). Under bruk kan støynivået overskride 85 dB (A). – Benytt hørselvern. – Den vanlig belastede effektiv-verdi for akselerasjon er 4 m/s

NORSK Støy og vibrasjon fra modell 9563C/9563CV/9564C/9564CV/9565C/9565CV Det vanlige A-belastede lydtrykksnivå er 83 dB (A). Under bruk kan støynivået overskride 85 dB (A). – Benytt hørselvern. – Den vanlig belastede effektiv-verdi for akselerasjon er 5 m/s
