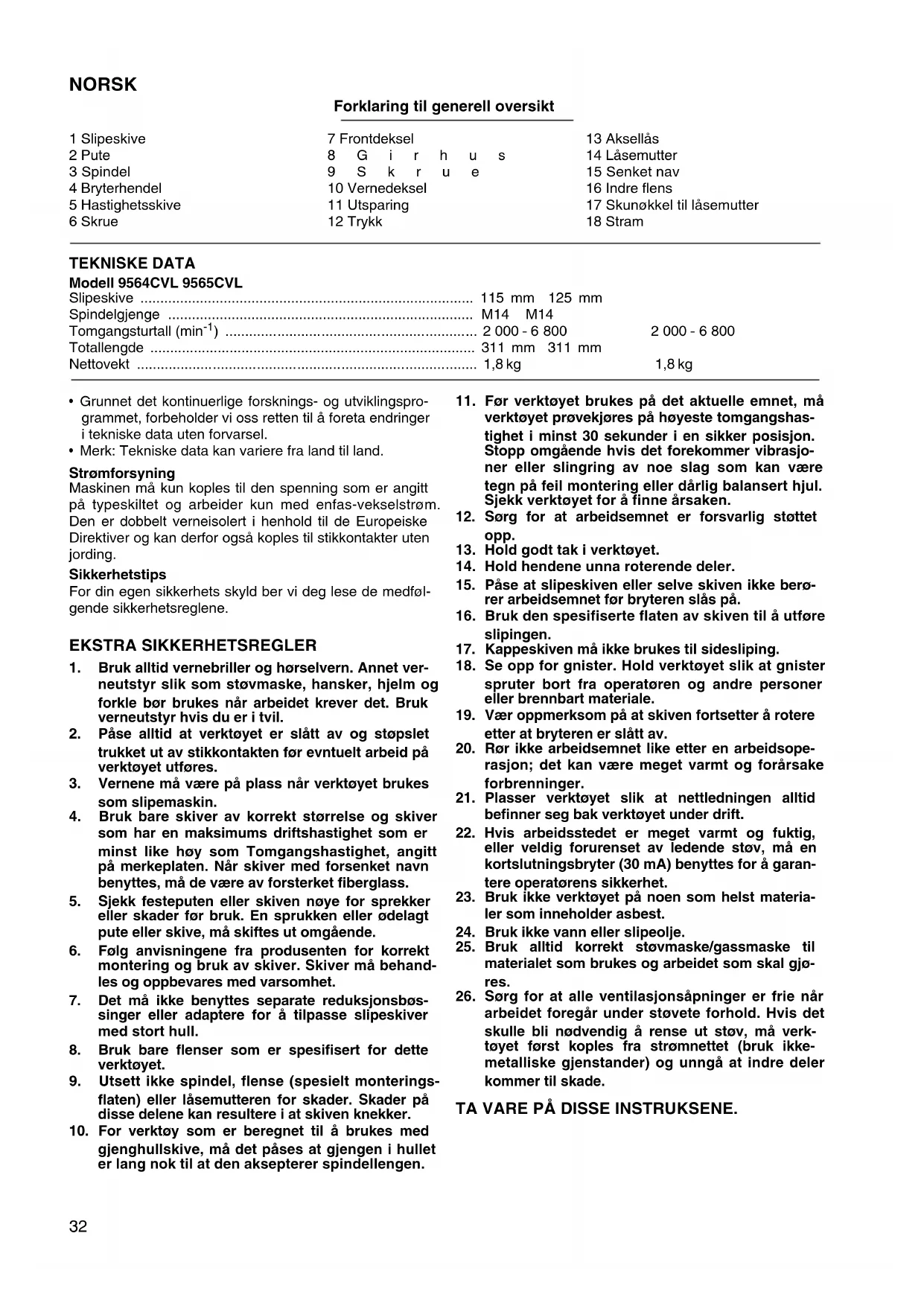

BRUKSANVISNING 9564CVL MAKITA

anvendelse som slibemaskine.

gen (især montagearealet) eller flangemøtrikken. Beskadigelse af disse dele kan resultere i brud på slibeskiven.

• Grunnet det kontinuerlige forsknings- og utviklingspro- grammet, forbeholder vi oss retten til å foreta endringer i tekniske data uten forvarsel.

• Merk: Tekniske data kan variere fra land til land. Strømforsyning Maskinen må kun koples til den spenning som er angitt på typeskiltet og arbeider kun med enfas-vekselstrøm. Den er dobbelt verneisolert i henhold til de Europeiske Direktiver og kan derfor også koples til stikkontakter uten jording. Sikkerhetstips For din egen sikkerhets skyld ber vi deg lese de medføl- gende sikkerhetsreglene. EKSTRA SIKKERHETSREGLER

1. Bruk alltid vernebriller og hørselvern. Annet ver-

neutstyr slik som støvmaske, hansker, hjelm og forkle bør brukes når arbeidet krever det. Bruk verneutstyr hvis du er i tvil.

2. Påse alltid at verktøyet er slått av og støpslet

trukket ut av stikkontakten før evntuelt arbeid på verktøyet utføres.

3. Vernene må være på plass når verktøyet brukes

som har en maksimums driftshastighet som er minst like høy som Tomgangshastighet, angitt på merkeplaten. Når skiver med forsenket navn benyttes, må de være av forsterket fiberglass.

5. Sjekk festeputen eller skiven nøye for sprekker

montering og bruk av skiver. Skiver må behand- les og oppbevares med varsomhet.

7. Det må ikke benyttes separate reduksjonsbøs-

singer eller adaptere for å tilpasse slipeskiver med stort hull.

8. Bruk bare flenser som er spesifisert for dette

10. For verktøy som er beregnet til å brukes med

gjenghullskive, må det påses at gjengen i hullet er lang nok til at den aksepterer spindellengen.

11. Før verktøyet brukes på det aktuelle emnet, må

verktøyet prøvekjøres på høyeste tomgangshas- tighet i minst 30 sekunder i en sikker posisjon. Stopp omgående hvis det forekommer vibrasjo- ner eller slingring av noe slag som kan være tegn på feil montering eller dårlig balansert hjul. Sjekk verktøyet for å finne årsaken.

12. Sørg for at arbeidsemnet er forsvarlig støttet

16. Bruk den spesifiserte flaten av skiven til å utføre

17. Kappeskiven må ikke brukes til sidesliping.

18. Se opp for gnister. Hold verktøyet slik at gnister

spruter bort fra operatøren og andre personer eller brennbart materiale.

19. Vær oppmerksom på at skiven fortsetter å rotere

etter at bryteren er slått av.

20. Rør ikke arbeidsemnet like etter en arbeidsope-

rasjon; det kan være meget varmt og forårsake forbrenninger.

21. Plasser verktøyet slik at nettledningen alltid

befinner seg bak verktøyet under drift.

22. Hvis arbeidsstedet er meget varmt og fuktig,

eller veldig forurenset av ledende støv, må en kortslutningsbryter (30 mA) benyttes for å garan- tere operatørens sikkerhet.

23. Bruk ikke verktøyet på noen som helst materia-

ler som inneholder asbest.

materialet som brukes og arbeidet som skal gjø- res.

26. Sørg for at alle ventilasjonsåpninger er frie når

arbeidet foregår under støvete forhold. Hvis det skulle bli nødvendig å rense ut støv, må verk- tøyet først koples fra strømnettet (bruk ikke- metalliske gjenstander) og unngå at indre deler kommer til skade.

TA VARE PÅ DISSE INSTRUKSENE.33

BRUKSANVISNINGER Montere sidegrep (hjelpehåndtak) (Fig. 1 og 2) Viktig: Påse alltid at verktøyet er avslått og støpslet er trukket ut av stikkontakten før sidegrepet monteres eller demonte- res. Fjern en av skruene som holder girhuset og hodedekslet på plass. Skru sidegrepet forsvarlig fast på verktøyet. Sidegrepet kan monteres på begge sider av verktøyet. Påse alltid at sidegrepet er forsvarlig festet på verktøyet Montere og demontere slipeskiven (Fig. 3 og 4) NB! Påse alltid at verktøyet er slått av og støpslet trukket ut av stikkontakten før montering eller demontering av tilbehør. Montere slipeskiven Fjern all skitt eller fremmedlegemer fra puten. Skru puten fast på spindelen ved å trykke inn aksellåsen. Fest skiven til puten så nøyaktig at kantene på skiven og puten overlapper hverandre uten å stikke frem. Fjerne slipeskiven Fjern papiret fra puten ved å trekke det opp etter kantene Bryter (Fig. 5) NB! Før verktøyets støpsel koples til en stikkontakt, må det påses at bryteren virker som den skal og går tilbake til “OFF” når bryterhendelen trykkes inn. Verktøyet startes ved å skyve bryterhendelen til “ I ”. For kontinuerlig drift, trykkes bryterhendelens fremre del ned og deretter skyves den mot “ I ” som nevnt over. Bry- teren er nå fastlåst i denne posisjonen og kontinuerlig drift kan utføres. Verktøyet stoppes fra den låste posisjo- nen ved å skyve bryterhendelen til “O” samtidig som den bakre delen av bryterenhendelen trykkes inn. Hastighetsskive (Fig. 6) Rotasjonshastigheten kan endres ved å dreie hastighets- skiven til et nummer fra 1 til 5. Høyere hastighet oppnås ved å dreie mot 5. Og lavere hastighet oppnås ved å dreie mot 1. Se tabellen under for forholdet mellom nummerinnstilling på skiven og cirka rotasjonshastighet. NB!

• Hvis verktøyet betjenes kontinuerlig på lav hastighet over lengre tid, vil motoren overbelastes og overopp- varmes.

• Hastighetsskiven kan bare dreies til 5 og tilbake til 1. Hastighetens justeringsfunksjon kan ødelegges hvis skiven dreies med makt forbi 5 eller 1. Verktøy som er utstyrt med elektroniske funksjoner er enkle å betjene grunnet følgende egenskaper.

• Konstant hastighetskontroll Elektronisk hastighetskon- troll for konstant hastighet. Mulighet for finpussing siden rotasjonshastigheten kan holdes konstant også i belastet tilstand.

• My startfunksjon Sikker og myk start grunnet dempet oppstarting.

• Overbelastingsvern Når verktøyet brukes over tillatt belastning, vil det stanse automatisk for å beskytte motor og skive. Når belastningen kommer ned på tillatt nivå igjen, vil verktøyet starte automatisk. Sliping (Fig. 7) NB! Bruk alltid vernebriller eller ansiktsmaske under sliping. Generelt skal slipeskiven holdes i en vinkel på ca. 15 grader til arbeidsemnets overflate. Legg et lett trykk på verktøyet. For stort trykk vil resultere i nedsatt yteevne og for tidlig slitasje av slipeskiven. NB! La aldri verktøyet gå uten slipeskive. Puten kan ta alvorlig skade.

HVIS VERKTØYET BRUKES SOM POLERMASKIN

Fjerne hodedekslet (Fig.8og9) OBS: Påse alltid at verktøyet er avslått og støpslet er trukket ut av stikkontakten før demontering eller montering av tilbe- hør. Montering eller demontering av tilbehør mens verktøyet er koplet til strømnettet kan forårsake en alvorlig ulykke. Fjern hodedekslet ved å skru løs skruen. Trekk hodedekslet av ved å trekke ut hjørnene. Montering av vernedeksel (Fig. 10) Viktig: Maskinen må alltid være avslått og støpslet tatt ut av stikkontakten før montering eller demontering av verne- dekslet. Når en skive med senket midte eller en slipende kappe- skive brukes, må vernet alltid være påmontert. Monter vernet med tappen på vernets bånd passet inn etter utsparingen på kulelagerboksen. Roter så skivevernet 180 grader moturs. Trekk skruen forsvarlig til. Montering av støttehåndtak (hjelpehåndtak) (Fig. 11) Viktig: Maskinen må alltid være avslått og støpslet tatt av stikk- kontakten før montering eller demontering av støttehånd- taket. Monter alltid sidehåndtaket forsvarlig fast på verktøyet før bruk. Sidehåndtaket kan monteres på begge sider av verktøyet alt etter behov. Se til at vernet er korrekt plas- sert. Hold alltid godt fast i både hoved- og sidehåndtaket under bruk. Spindellås (Fig. 12) Trykk på spindellåsen for å forhindre at spindelen roterer mens utstyr monteres eller demonteres. NB! Spindellåsen må aldri aktiveres mens spindelen er i bevegelse. Det kan føre til skader på maskinen. Nummer min

Montering og demontering av skive med forsenket nav (Fig. 13 og 14) Viktig: Sørg alltid for at maskinen er avslått og støpslet tatt ut av stikkontakten før montering og demontering av slipe- skive. Monter den indre flensen på spindelen. Fest slipeskiven oppå flensen og skru låsemutteren fast på spindelen. Låsemutteren strammes ved å trykke på spindellåsen slik at spindelen ikke kan rotere. Deretter strammes fes- temutteren med hakenøkkelen med urviserne. Slipeskiven demonteres ved å følge monteringsprosedy- ren i omvendt rekkefølge. Sliping (Fig. 15) NB! Etter bruk, slå av maskinen og vent til skiven har stoppet helt før maskinen legges ned. Hold verktøyet i håndtaket foran og styr det fra baksiden. Slå den på og la deretter slipeskiven komme i berøring med arbeidsstykket. Slipeskiven eller -hjulet skal vanlig- vis holdes i en vinkel på 15° – 30° på arbeidsstykket. Under innkjøringsperioden av en ny skive, må slipemas- kinen ikke brukes i retning B da det vil forårsake at det skjæres inn i arbeidsstykket. Når kanten på skiven er avrundet etter bruk, kan den brukes i både A og B ret- ning. ADVARSEL:

• Det er ikke nødvendig å legge trykk på maskinen. Verk- tøyets egen vekt gir stort nok trykk. Ekstra trykk og bruk av makt kan være farlig dersom skiven skulle brekke.

• Kontinuerlig bruk av en slitt skive kan resultere i at ski- ven eksploderer med alvorlig personskade til følge. SERVICE NB! Før servicearbeider utføres på maskinen må det passes på at denne er slått av og at støpselet er trukket ut av stikkontakten. Reparasjon og vedlikehold Selve verktøyet og åpningsventilene for luftavkjøling må alltid holdes rene. Når fremmedlegemer (støv etc.) tren- ger inn de nevnte stedene, må de fjernes. Rengjør med jevne mellomrom alt etter støvmengden. Hvis vernedekslet er montert på maskinen, fjernes det ved å følge “Demontering av vernedeksel”. For å garantere at maskinen arbeider sikkert og pålitelig bør reparasjoner, servicearbeider eller innstillinger utfø- res av et autorisert Makita-serviceverksted.35 SUOMI Yleisselostus 1 Hiomalaikka 2 Laippa 3 Kara 4Kytkin 5 Nopeudensäätökehä 6 Ruuvi 7 Kärkisuojus 8 Vaihdekotelo 9 Ruuvi 10 Laikan suojus 11 Kolo 12 Paina 13 Karalukitus 14 Lukkomutteri 15 Keskeltä ohennettu laikka 16 Sisälaippa 17 Lukkomutteriavain 18 Kiristyy TEKNISET TIEDOT Malli 9564CVL 9565CVL Hiomalaikka ................................................................................. 115 mm 125 mm Karan kierre ................................................................................. M14 M14 Tyhjäkäyntikierrosluku (min

Støy og vibrasjon fra modell 9564CVL/9565CVL De vanlige A-belastede støynivå er lydtrykksnivå: 86 dB (A) lydstyrkenivå: 99 dB (A) – Benytt hørselvern. – Den vanlig belastede effektiv-verdi for akselerasjon er 5m/s
