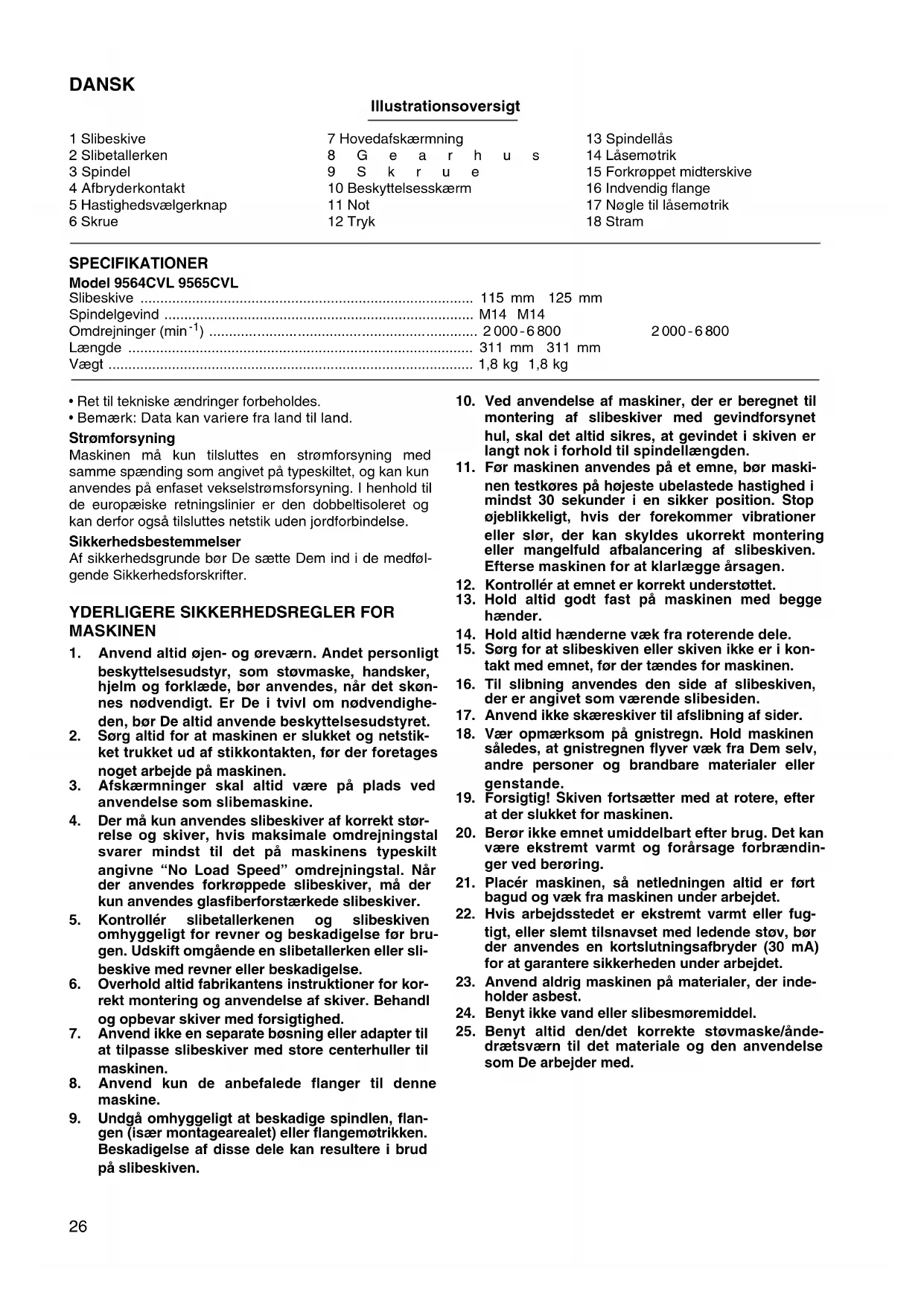

BRUGSANVISNING 9564CVL MAKITA

• Ret til tekniske ændringer forbeholdes.

• Bemærk: Data kan variere fra land til land. Strømforsyning Maskinen må kun tilsluttes en strømforsyning med samme spænding som angivet på typeskiltet, og kan kun anvendes på enfaset vekselstrømsforsyning. I henhold til de europæiske retningslinier er den dobbeltisoleret og kan derfor også tilsluttes netstik uden jordforbindelse. Sikkerhedsbestemmelser Af sikkerhedsgrunde bør De sætte Dem ind i de medføl- gende Sikkerhedsforskrifter.

1. Anvend altid øjen- og øreværn. Andet personligt

beskyttelsesudstyr, som støvmaske, handsker, hjelm og forklæde, bør anvendes, når det skøn- nes nødvendigt. Er De i tvivl om nødvendighe- den, bør De altid anvende beskyttelsesudstyret.

2. Sørg altid for at maskinen er slukket og netstik-

ket trukket ud af stikkontakten, før der foretages noget arbejde på maskinen.

3. Afskærmninger skal altid være på plads ved

anvendelse som slibemaskine.

4. Der må kun anvendes slibeskiver af korrekt stør-

relse og skiver, hvis maksimale omdrejningstal svarer mindst til det på maskinens typeskilt angivne “No Load Speed” omdrejningstal. Når der anvendes forkrøppede slibeskiver, må der kun anvendes glasfiberforstærkede slibeskiver.

rekt montering og anvendelse af skiver. Behandl og opbevar skiver med forsigtighed.

7. Anvend ikke en separate bøsning eller adapter til

at tilpasse slibeskiver med store centerhuller til maskinen.

8. Anvend kun de anbefalede flanger til denne

9. Undgå omhyggeligt at beskadige spindlen, flan-

gen (især montagearealet) eller flangemøtrikken. Beskadigelse af disse dele kan resultere i brud på slibeskiven.

10. Ved anvendelse af maskiner, der er beregnet til

montering af slibeskiver med gevindforsynet hul, skal det altid sikres, at gevindet i skiven er langt nok i forhold til spindellængden.

11. Før maskinen anvendes på et emne, bør maski-

nen testkøres på højeste ubelastede hastighed i mindst 30 sekunder i en sikker position. Stop øjeblikkeligt, hvis der forekommer vibrationer eller slør, der kan skyldes ukorrekt montering eller mangelfuld afbalancering af slibeskiven. Efterse maskinen for at klarlægge årsagen.

12. Kontrollér at emnet er korrekt understøttet.

13. Hold altid godt fast på maskinen med begge

14. Hold altid hænderne væk fra roterende dele.

15. Sørg for at slibeskiven eller skiven ikke er i kon-

takt med emnet, før der tændes for maskinen.

16. Til slibning anvendes den side af slibeskiven,

der er angivet som værende slibesiden.

17. Anvend ikke skæreskiver til afslibning af sider.

18. Vær opmærksom på gnistregn. Hold maskinen

således, at gnistregnen flyver væk fra Dem selv, andre personer og brandbare materialer eller genstande.

19. Forsigtig! Skiven fortsætter med at rotere, efter

at der slukket for maskinen.

20. Berør ikke emnet umiddelbart efter brug. Det kan

være ekstremt varmt og forårsage forbrændin- ger ved berøring.

21. Placér maskinen, så netledningen altid er ført

bagud og væk fra maskinen under arbejdet.

22. Hvis arbejdsstedet er ekstremt varmt eller fug-

tigt, eller slemt tilsnavset med ledende støv, bør der anvendes en kortslutningsafbryder (30 mA) for at garantere sikkerheden under arbejdet.

23. Anvend aldrig maskinen på materialer, der inde-

24. Benyt ikke vand eller slibesmøremiddel.

25. Benyt altid den/det korrekte støvmaske/ånde-

drætsværn til det materiale og den anvendelse som De arbejder med.27

26. Sørg for at ventilationsåbningerne forbliver ublo-

kerede, når der arbejdes under støvede forhold. Hvis det skulle blive nødvendigt at fjerne støv, skal De først tage maskinens netledning ud af stikkontakten, og dernæst rengøre maskinen (med anvendelse af ikke-metalliske genstande), idet der udvises forsigtighed, så indvendige dele ikke bliver beskadigede. GEM DISSE FORSKRIFTER. ANVENDELSE Montering af sidegreb (hjælpegreb) (Fig. 1 og 2) Vigtigt: Kontrollér altid, at maskinen er slået fra og at netstikket er taget ud, før De monterer eller afmonterer sidegrebet. Fjern en af de skruer, der holder gearhuset og hovedaf- skærmning. Skru sidegrebet forsvarligt på maskinen. Sidegrebet kan anbringes på begge sider af maskinen. Sørg altid for at sidegrebet er monteret forsvarligt. Montering og afmontering af slibeskive (Fig. 3 og 4) VIGTIGT: Kontrollér altid, at maskinen er slået fra, og netledningen taget ud af stikkontakten, før De monterer eller afmonte- rer slibeskiven. Montering af slibeskive Fjern alt snavs og fremmedlegemer fra slibetallerkenen. Skru slibetallerkenen på spindlen, mens spindlelåsen trykkes ind. Sæt slibeskiven omhyggeligt på slibetallerke- nen, således at kanterne på skiven og slibetallerkenen overlapper, uden at den ene eller anden stikker for langt ud. Afmontering af slibeskive Fjern papiret fra slibetallerkenen ved at trække op i kan- ten af papiret. Afbryderkontaktbetjening (Fig. 5) FORSIGTIG: Før maskinen sættes til netstillet, skal De altid kontrol- lere, at afbryderkontakten fungerer korrekt og returnerer til “OFF” positionen, når siden på afbryderkontakten tryk- kes ned. Start maskinen ved at skyde afbryderkontakten til “ I ” position. Ved vedvarende arbejde trykkes den forreste del af afbryderkontakten ned, hvorefter kontakten skydes til “ I” position som ovenfor. Afbryderkontakten er låst i positio- nen for vedvarende arbejde. For at stoppe maskinen fra denne låste position skydes afbryderkontakten til “O” position, mens den bagerste del af afbryderkontakten holdes trykket ind. Hastighedsvælger (Fig. 6) Rotationshastigheden kan ændres ved at dreje hastig- hedsvælgeren til en given talindstilling fra 1 til 5. Højere hastighed opnås, når vælgeren drejes i retning af

5. Langsommere hastighed opnås, når vælgeren drejes i

retning af 1. Se nedenstående tabel for forholdet mellem talindstillingerne på vælgeren og den omtrentlige rotati- onshastighed. FORSIGTIG:

• Hvis maskinen anvendes til vedvarende arbejde ved lav hastighed i lang tid, vil motoren bliver overbelastet og overophedet.

• Hastighedsreguleringsknappen kan kun drejes til 5 og tilbage til 1. Forsøg ikke at tvinge den forbi 5 eller 1, da anordningen til regulering af hastigheden kan blive ødelagt. Maskiner udstyret med elektronisk funktion er nemme at anvende takket være følgende egenskaber.

• Konstant hastighedskontrol Elektronisk hastighedskon- trol sikrer konstant hastighed. Fornem finish kan opnås, fordi rotationshastigheden holdes konstant selv under belastning.

• Blød opstart Sikkerhed og blød opstart, da startschok undertrykkes.

• Overbelastningsbeskyttelse Hvis maskinen udsættes for en belastning, der overskrider den tilladte, stopper den automatisk for at beskytte motoren og slibeskiven. Når belastningen igen er indenfor det tilladte niveau, kan maskinen startes automatisk. Slibning (Fig. 7) FORSIGTIG: Benyt altid sikkerhedsbriller eller ansigtsskærm under anvendelsen. Generelt holdes slibeskiven mod emnets overflade i en vinkel på cirka 15 grader. Læg kun et let tryk på maskinen. For kraftigt tryk vil med- føre et dårligt resultat og for hurtig nedslidning af slibeski- ven. FORSIGTIG: Lad aldrig maskinen køre uden påsat slibeskive. Slibetal- lerkenen kan blive alvorlig beskadiget.

BRUG SOM VINKELSLIBER

Afmontering af hovedafskærmning (Fig.8og9) ADVARSEL: Sørg altid for at maskinen er slukket og netstikket trukket ud af stikkontakten, før tilbehør monteres eller afmonte- res. Montering eller afmontering af tilbehør, mens netstikket sidder i stikkontakten, kan medføre alvorlig tilskade- komst. Afmontér hovedafskærmningen ved at løsne skruen. Træk hovedafskærmningen af ved at trække dens hjørner ud. Ta l m i n.

Montering af beskyttelsskærm (Fig.10) Vigtig: Kontrollér altid, at maskinen er slået fra og at netstikket er taget ud, før De monterer eller afmonterer beskyttel- sesskærmen. Der bør altid bruges beskyttelsesskærm ved anvendelse af forkrøppede slibeskiver eller afstukne slibeskiver. Mon- tér beskyttelsesskærmen med tappen på beskyttelses- skærmens ring rettet ind efter noten på gearhuset. Derefter drejes beskyttelsesskærmen 180° mod uret. Forvis Dem om, at skruen er helt fastspændt. Montering af sidegrebet (hjælpegreb) (Fig.11) Vigtigt: Kontrollér altid, at maskinen er slået fra og at netstikket er taget ud, før De monterer eller afmonterer sidegrebet. Sidegrebet bør altid fastgøres på maskinen før arbejdet påbegyndes. Sidegrebet kan installeres på begge sider af maskinen, alt efter hvilken position, der er bedst egnet og holder beskyttelsesskærmen i den rigtige stilling. Hold altid maskinen med en hånd på afbrydergrebet og den anden på sidegrebet under arbejdet. Spindlelsig. 12) Tryk på spindlelåsen for at forhindre at spindlen drejer med, når der monteres eller afmonteres tilbehør. FORSIGTIG: Aktiver aldrig spindlelåsen, mens spindlen er i bevæ- gelse. Maskinen kan blive beskadiget. Montering og afmontering af slibeskiven (Fig. 13 og 14) Vigtigt: Kontrollér altid, at maskinen er slået fra, og netledningen taget ud af stikkontakten, før De monterer eller afmonte- rer slibeskiven. Montér den indvendige flange på spindlen. Anbring slibe- skiven over den indvendige flange, og skru flangemøtrik- ken på spindlen. Ved fastgøring af flangemøtrikken trykkes hårdt på spin- delstopknappen, således at spindlen ikke kan dreje. Skru derefter flangemøtrikken fast med nøglen ved at dreje i retning med uret. Ved afmontering af slibeskiven gen- nemføres ovennævnte fremgangsmåde i omvendt ræk- kefølge. Anvendelse (Fig. 15) FORSIGTIG: Efter anvendelse skal De altid slukke for maskinen og vente, indtil slibeskiven er helt stoppet, før De sætter maskinen fra Dem. Hold godt fast på maskinen med begge hænder. Tænd for maskinen og sæt derefter slibeskiven mod emnet. Normalt bør underkanten af slibeskiven holdes i en vinkel på ca. 15° til 30° til emnets overflade. Ved tilslibning af en ny skive må vinkelsliberen ikke bevæges i B retning, da den ellers skærer i emnet. Når slibeskivens kant er blevet afrundet, kan slibeskiven bevæges i såvel A som B ret- ning. ADVARSEL:

• Det er under ingen omstændigheder nødvendigt at tvinge og forcere maskinen. Maskinens egenvægt udgør tilstrækkeligt tryk. Forceret håndtering og et for hårdt tryk kan føre til brud på slibeskiven med fare for personskade.

• Vedvarende brug af en slidt slibeskive kan medføre, at skiven springer og derved forårsage personskade. VEDLIGEHOLDELSE FORSIGTIG: Sørg altid for at maskinen er slukket og netstikket trukket ud, før der foretages noget arbejde på selve maskinen. Reparation og vedligeholdelse Maskinen og dens ventilationshuller til indtag af luft skal altid holdes rene. Når fremmedlegemer (støv og lig- nende) trænger ind i disse dele, skal de fjernes. Rengør med regelmæssige mellemrum, alt efter, hvor meget støv, der har samlet sig på maskinen. Når beskyttelsesskærmen er monteret på maskinen, fjer- nes den, idet der refereres til “Afmontering af beskyttel- sesskærm”. For at opretholde produktets sikkerhed og pålidelighed, bør reparation, vedligeholdelse og justering kun udføres af et autoriseret Makita Service Center.29 SVENSKA Förklaring av allmän översikt 1 Sliprondell 2 Basrondell 3 Spindel 4 Strömställarspak 5 Ratt för varvtalsreglering 6 Skruv 7 Huvudskydd 8 Växelhus 9 Skruv 10 Sprängskydd för sliprondell 11 Skåra 12 Tryck 13 Spindellås 14 Låsmutter 15 Rondell med försänkt nav 16 Inre fläns 17 Nyckel för låsmuttern 18 Dra åt TEKNISKA DATA Modell 9564CVL 9565CVL Sliprondell .................................................................................... 115mm 125 mm Spindelns gänga .......................................................................... M14 M14 Obelastat varvtal/min (min

15. Påse at slipeskiven eller selve skiven ikke berø-

rasjon; det kan være meget varmt og forårsake forbrenninger.

22. Hvis arbeidsstedet er meget varmt og fuktig,

24. Bruk ikke vann eller slipeolje.

Lyd og vibration fra model 9564CVL/9565CVL De typiske A-vægtede lydniveauer er lydtryksniveau: 86 dB (A) lydeffektniveau: 99dB (A) – Bær høreværn. – Den vægtede effektive accelerationsværdi er 5 m/s
