Type de produit	Meuleuse d'angle
Marque	Makita
Modèle	9564CVL
Diamètre du disque	115 mm
Filetage de l'arbre	M14
Vitesse à vide	2000 - 6800 min⁻¹
Réglage de vitesse	Cadran de réglage (positions 1 à 5)
Longueur totale	311 mm
Poids net	1,8 kg
Alimentation	Secteur monophasé, double isolation (pas de mise à la terre)
Puissance estimée	1400 W
Fonctions électroniques	Démarrage progressif, contrôle de vitesse constante, protection contre les surcharges
Sécurité	Double isolation, bouton de blocage d'arbre, carter de protection
Accessoires fournis	Poignée latérale, clé à ergots, coussin de ponçage
Entretien	Nettoyage régulier des orifices d'aération après usage
Réparabilité	Réparations par centre agréé Makita
Niveau de bruit	Pression sonore 86 dB(A), puissance 99 dB(A)
Vibrations	Accélération pondérée 5 m/s²

FOIRE AUX QUESTIONS - 9564CVL MAKITA

Comment installer un disque abrasif sur la meuleuse Makita 9564CVL ?

Assurez-vous que l'outil est débranché. Vissez le coussin sur l'arbre en appuyant sur le bouton de blocage. Placez le disque abrasif sur le coussin en veillant à ce que les bords coïncident. Serrez à l'aide de l'écrou de sécurité et de la clé à ergots.

Comment régler la vitesse de rotation ?

Tournez le cadran de réglage de vitesse situé sur le corps de l'outil. Les positions vont de 1 (vitesse minimale) à 5 (vitesse maximale). Ne forcez pas au-delà des butées.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours une protection oculaire et auditive ainsi qu'un masque anti-poussière. Assurez-vous que l'outil est débranché avant tout changement d'accessoire. Tenez l'outil fermement à deux mains et éloignez les mains des pièces en rotation.

Comment utiliser le démarrage progressif ?

Le démarrage progressif est automatique : lorsque vous actionnez l'interrupteur, l'outil monte en vitesse en douceur pour éviter le choc de démarrage.

Que faire en cas de surcharge ?

La protection contre les surcharges arrête automatiquement l'outil si la charge dépasse la limite admissible. Après quelques secondes, l'outil redémarre lorsque la charge revient à la normale.

Comment installer la poignée latérale ?

Débranchez l'outil. Retirez la vis du logement à engrenages, puis vissez fermement la poignée latérale sur le côté souhaité. Elle peut être montée à gauche ou à droite.

Comment entretenir l'outil ?

Maintenez les orifices d'aération propres en les dépoussiérant après chaque utilisation. Utilisez un objet non métallique pour éviter d'endommager les composants internes.

Puis-je utiliser des disques d'autres marques ?

Oui, à condition que le diamètre soit de 115 mm, le filetage M14 et que la vitesse maximale soit au moins égale à 6800 min⁻¹. Utilisez uniquement des disques armés de fibre de verre pour la sécurité.

Comment changer le carter de protection ?

Débranchez l'outil. Desserrez la vis du carter, alignez l'ergot du carter avec la rainure du palier, puis tournez le carter à 180° dans le sens inverse des aiguilles d'une montre. Serrez la vis à fond.

Quelle est la garantie de cet outil ?

Makita offre une garantie constructeur standard. Pour les réparations, contactez un centre d'entretien agréé Makita. Conservez la facture comme justificatif.

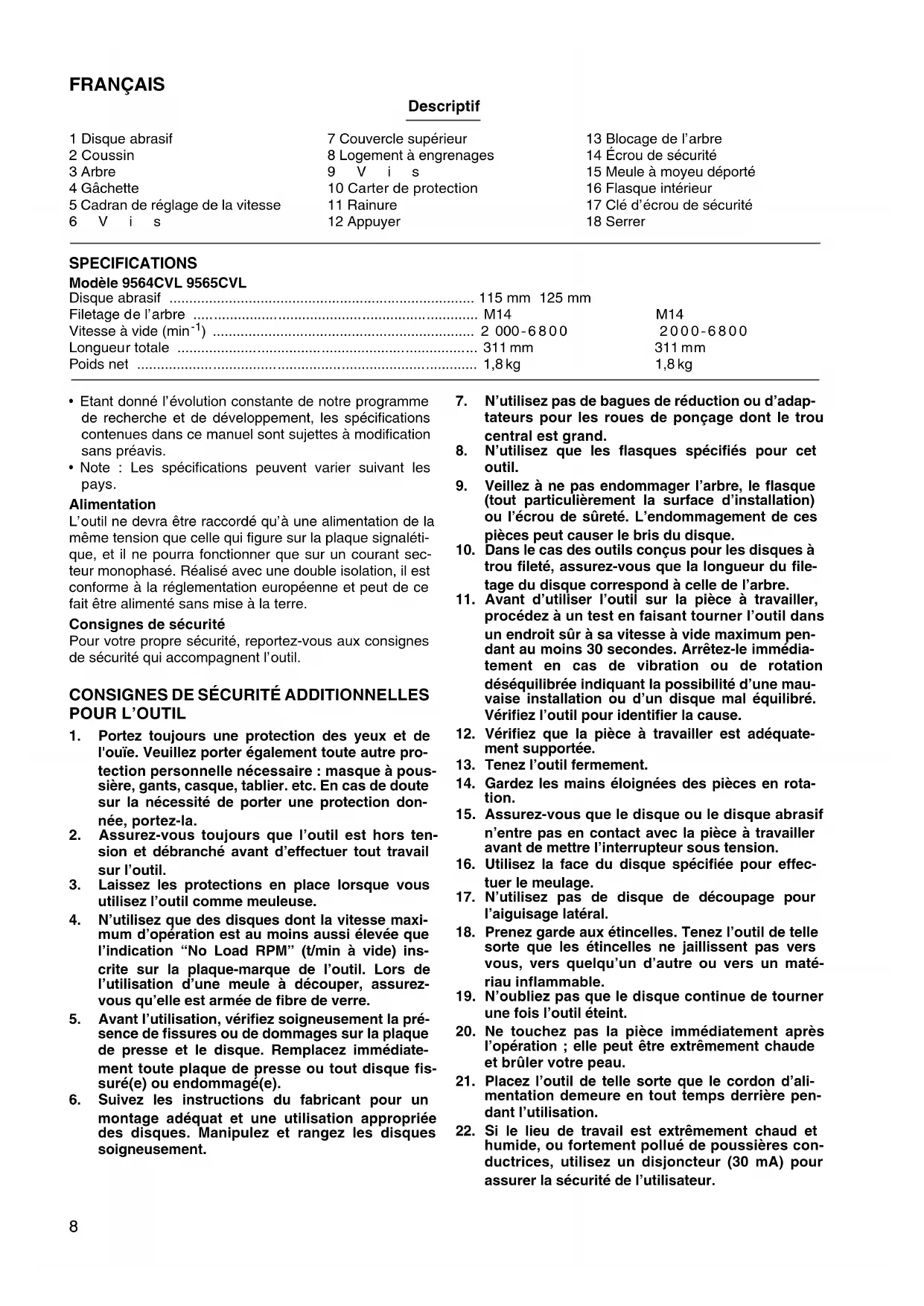

MODE D'EMPLOI 9564CVL MAKITA

Nous donnons ci-dessous les symboles utilisés pour l'outil. Assurez-vous que vous en avez bien compris la signification avant d'utiliser l'outil.

Symbole

7 Couvercle supérieur

Blocage de l'arbre

2 Coussin

8 Logement à engrenages

14 Écrou de sécurité

3 Arbre

15 Meule à moyeu déporté

4 Gachette

10 Carter de protection

16 Flaque interieur

5 Cadran de réglage de la vitesse

11 Rainure

Clé d'écrou de sécurité

12 Appuyer

18 Serrer

Modèle 9564CVL 9565CVL

Disque abrasif 115 mm 125 mm

Filetage de l'arbre

M14

M14

Vitesse à vide (^-1)

2000-6800

2000-6800

Longueur totale

311mm

311mm

Poids net

1,8kg

1,8kg

• Etant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Note : Les spécifications peuvent varier selon les pays.

Alimentation

L'outil ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Résistif avec une double isolation, il est conforme à la réglementation française et peut de ce fait être alimenté sans mise à la terre.

Consignes de sécurité

Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l'outil.

Consignes de sécurité additionnelles pour l'outil

1. Portez toujours une protection des yeux et de l'ouïe. Veuillez porter également toute autre protection personnelle nécessaire : masque à poussière, gants, casque, tablier, etc. En cas de doute sur la nécessité de porter une protection donnée, portez-la.
2. Assurez-vous toujours que l'outil est hors tension et débranché avant d'effectuer tout travail sur l'outil.
3. Laissez les protections en place lorsque vous utilisez l'outil comme meuleuse.
4. N'utilisez que des disques dont la vitesse maximale d'opération est au moins aussi élevée que l'indication "No Load RPM" (t/min à vide) inscrite sur la plaque-marque de l'outil. Lors de l'utilisation d'une meule à découvert, assurez-vous qu'elle est armée de fibre de verre.
5. Avant l'utilisation, vérifie soigneusement la présence de fissures ou de dommages sur la plaque de presse et le disque. Remplacez immédiatement toute plaque de presse ou tout disque fissuré ou endommagé.
6. Suivez les instructions du fabricant pour un montage ajusté et une utilisation appropriée des disques. Manipulez et rangez les disques soigneusement.
7. N'utilisez pas de bagues de réduction ou d'adaptateurs pour les roues de ponçage dont le trou central est grand.
8. N'utilise que les flasques spécifiés pour cet outil.
9. Veillez à ne pas endommager l'arbre, le flasque (tout particulièrement la surface d'installation) ou l'écrou de suture. L'endommagement de ces pièces peut causer le bris du disque.
10. Dans le cas des outils conçus pour les disques à trou filtré, assurez-vous que la longueur du filtre du disque correspond à celle de l'arbre.
11. Avant d'utiliser l'outil sur la pièce à travailler, procédez à un test en faisant tourner l'outil dans un endroit sûr à sa vitesse à vide maximum pendant au moins 30 secondes. Arrêtez-le immédiatement en cas de vibration ou de rotation déséquilibrée indiquant la possibilité d'une mauvaise installation ou d'un disque mal équilibré. Vérifiez l'outil pour identifier la cause.
12. Vérifiez que la pièce à travailler est correctement supportée.
13. Tenez l'outil fermement.
14. Gardez les mains éloignées des pièces en rotation.
15. Assurez-vous que le disque ou le disque abrasif n'entre pas en contact avec la pièce à travailler avant de mettre l'interrupteur sous tension.
16. Utilisez la face du disque spécifique pour effectuer le meulage.
17. N'utilise pas de disque de découpe pour l'aiguisage l'outil.
18. Prenez garde aux étincelles. Tenez l'outil de telle sorte que les étincelles ne jaillissent pas vers vous, vers quelqu'un d'autre ou vers un matériel inflammable.
19. N'oubliez pas que le disque continue de tourner une fois l'outil éteint.
20. Ne touchez pas la pièce immédiatement après l'opération; elle peut être extrêmement chaude et brûler votre peau.
21. Placez l'outil de telle sorte que le cordon d'alimentation demeure en tout temps derrière pendant l'utilisation.
22. Si le lieu de travail est extrémement chaud et humide, ou fortement pollué de poussières conductrices, utilisez un disjoncteur (30 mA) pour assurer la sécurité de l'utilisateur.
23. N'utilisez l'appareil avec aucun matériel contenant de l'amiant.
24. N'utilisez pas d'eau ou de lubrifiant à meulage.
25. Utilisez toujours le masque à poussière ou le respirateur qui convient au matériel utilisé et au type de travail effectué.
26. Assurez-vous que les orifices d’aération sont maintenus dégagés lorsque vous travaillez dans des conditions poussiéreuses. S’il devient nécessaire d’enlever la poussière, débranchez d’abord l’outil de la prise d’alimentation, et prenez garde d’endommager les pièces internes (utilisez un objet non métallique).

Installation de la poignée latérale (poignée auxiliaire) (fig. 1 et 2)

Important :

Assurez-vous toujours que l'outil est mis hors tension et débranché avant d'instruire ou de retarder la poignée latérale.

Retirez l'une des vis qui retiennent le logement à engrenages et le couvercle supérieur.

Vissez la poignée latérale fermement sur l'outil. La poignée latérale peut être installée d'un côté comme de l'autre de l'outil. Assurez-vous toujours que la poignée latérale est installée de façon sécuritaire.

Installation et retrait du disque abrasif (fig. 3 et 4)

ATTENTION:

Assurez-vous toujours que l'outil est hors tension et débranché avant de retirer ou d'installer les accessoires.

Installation du disque abrasif

Retirez du coussin toute saleté ou tout corps étranger.

Vissez le coussin dans l'arbre en appuyant sur le blocage de l'arbre. Fixez le disque au coussin en veillant bien à ce que les bords du disque et du coussin se chevauchent parfaitement, sans dépasser.

Retrait du disque abrasif

Retirez la feuille du coussin en la bougeant par les bords.

Interrupteur (fig. 5)

ATTENTION:

Avant de brancher l'outil, toujours vérifier que l'interrupteur fonctionne bien et retourne à la position "OFF" lorsque le côté du levier de l'interrupteur est relâché.

Pour faire démarrer l'outil, faire glisser le levier de l'interrupteur sur la position "I".

Pour un fonctionnement continu, relâcher l'avant du levier de l'interrupteur et faire glisser sur "I" tel qu'indiqué plus haut. L'interrupteur se verrouille sur cette position pour un fonctionnement continu. Pour arrêter l'outil lorsqu'il est en position verrouillée, faites glisser le levier de l'interrupteur sur la position "O" en appuyant sur sa partie arrière.

Cadran de réglage de la vitesse (fig. 6)

La vitesse de rotation peut être modifiée en tournant le cadran de réglage de la vitesse sur un numéro de réglage donné, de 1 à 5.

Une vitesse plus élevée est obtenue lorsque le cadran est tourné dans le sens du numéro 5.

Une vitesse plus basse est obtenue lorsqu'il est tourné dans le sens du numéro 1. Reportez-vous au tableau qui suit pour le rapport entre les réglages numérotés sur le cadran et la vitesse approximative de rotation.

Numéro min	-1 (R.P.M.)
1	2
2	3
3	4
4	6
5	6

Attention:

• Si l'outil fonctionne à vitesse réduite sur une période prolongée, il s'ensuivra une surcharge et une surchauffe du moteur.
• Le cadran de réglage de la vitesse ne peut pas être tourné plus haut que 5 ou plus bas que 1. N'essayez pas de le placer au-delà de 5 ou en dessous de 1, sinon le réglage de la vitesse risque de ne plus fonctionner.

Les outils dotés de fonctions électroniques sont faciles à utiliser grâce aux caractéristiques suivantes.

Commande de vitesse constante Commande électronique de la vitesse pour l'obtention d'une vitesse constante. Permet la précision du travail de finition, puisque la vitesse de rotation est maintenue constante même en condition de charge. - Démarrage en douceur Sécurité et douceur du démarrage grâce à la suppression du "choc de démarriage". - Protecteur de surcharge Lorsque l'outil est utilisé avec une charge qui excède la limite admissible, il s'arrête automatiquement pour protéger le moteur et le disque. L'outil peut être redémarré automatiquement lorsque la charge revient au niveau admissible.

Attention:

Portez toujours des lunettes de protection ou un écran facial pendant l'utilisation.

Maintenez généralement le disque abrasif sur un angle d'environ par rapport à la surface de la pièce à travailler.

N'applique qu'une légère pression. Une pression excessive entraînerait une mauvaise performance et une usure rapide du disque abrasif.

Attention:

N'utilisez jamais l'outil sans un disque abrasif. Vous endommageriez ainsi sérieusement le coussin.

Attention:

Assurez-vous toujours que l'outil est mis hors tension et débranché avant de retirer ou d'installer les accessoires.

L'installation ou le changement d'accessoires alors que l'outil est branché peut causer de graves blessures.

Retirez le couvercle supérieur en desserrant la vis.

Retirez le couvercle supérieur en l'écartant par les coins.

Important :

Vérifiez toujours que l'outil est arrêté et qu'il est débranché du secteur avant d'installer ou de retirer le carter de protection.

Quand vous utilisez un disque à moyeu déporté, utilisez toujours le carter de protection. Montez le carter avec l'ergot de la bande du carter de protection aligné sur la rainure du palier de roulement. Puis, tournez le carter de 180 degrés dans le sens inverse des aiguilles d'une montre. Serrez bien la vis à fond.

Important :

Vérifiez toujours que l'outil est arrêté et qu'il est débranché du secteur avant d'installer ou de retirer la poignée latérale.

Toujours fixer fermement la poignée latérale à l'outil avant de l'utiliser. La poignée latérale peut être installée d'un côté comme de l'autre de l'outil, du côté le plus pratique et qui permet de garder le carter de protection en position ajustaté. En cours d'utilisation, toujours saisir fermement l'outil à deux mains par la poignée d'interrupteur et par la poignée latérale.

Bouton de blocage (fig. 12)

Appuyez sur le bouton de blocage pour éviter que l'axe ne tourne lors de l'installation ou du retrait des accessoires.

Attention:

Ne actionnez jamais le bouton de blocage lorsque l'axe est en mouvement. Vous pourriez endommager l'outil.

Important :

Assurez-vous toujours que le contact est coupé et l'outil débranché avant de poser ou de retirer la meule.

Montez la flasque intérieure sur l'axe. Installez la meule sur la flasque intérieure et vissez l'écrou de blocage sur l'axe.

Pour serrer l'écrou, appuyez fermement sur le bouton de blocage de façon que l'arbre ne puisse pas tourner, puis, à l'aide de la clé à ergots, serrez à fond en tournant vers la droite. Pour retirer la meule, procédez en ordre inverse.

Attention:

Après l'utilisation, éteignez toujours l'outil et attendez que la meule soit parvenue à un arrêt complet avant de poser l'outil.

Tenez l'outil fermement à deux mains. Mettez "EN MARCHE" et appliquez ensuite la meule ou le disque sur la pièce à travailler.

D'une façon générale, gardez le bord de la meule ou du disque selon un angle d'environ 15° - 30° avec la surface à meuler. Lorsque vous commencez à utiliser une meule neuve, ne faites pas agir votre meuleuse dans la direction B car la meule mordrait dans la surface à meuler. Attendez que le bord de la meule ait été émoussé par l'usage avant d'utiliser votre outil dans l'une ou l'autre direction A ou B.

Avertissement :

Il n'est jamais nécessaire de forcer sur l'outil. Son poids fournit une pression suffisante. Si vous exercez une pression excessive, vous risquez de briser votre meule. - Le fait de continuer à utiliser un disque use peut provoquer une explosion et des blessures graves.

Attention :

Avant toute intervention, assurez-vous que le contact est coupé et l'outil débranché.

Réparation et entretien

L'outil et ses orifices de refroidissement par air doivent toujours être maintenus propres. Lorsque des corps étrangers (poussière, etc.) y pénètrent, ils doivent être retirés. Effectuez un nettoyage régulier, selon la quantité de poussière formée et ayant pénétré dans l'outil.

Lorsqu'un couvercle de tête est installé sur l'outil, se référer aux sections "Retrait du couvercle de tête" pour le retirer.

Pour maintenir la sécurité et la fiabilité du machines, les réparations, l'entretien ou les réglages doivent être effectués par le Centre d'Entretien Makita.

1 Schleifscheibe

7 Kopfdeckel

Je soussigné, Yasuhiko Kanzaki, mandaté par Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi 446-8502 Japan, déclare que ce produit

(No. de série: production en série)

fabriqué par MAKITA Corporation au Japon, est conforme aux normes ou aux documents normalisés suivants, HD400, EN50144, EN55014, EN61000

conformément aux Directives du Conseil, 73/23/CEE, 89/336/CEE et 98/37/CE.

Bruit et vibrations du modèle 9564CVL/9565CVL

Les niveaux de bruit pondérés A sont:

niveau de pression sonore: 86 dB (A)

niveau de puissance du son: 99 dB (A)

• Porter des protecteurs anti-bruit. -

L'accélération pondérée est de 5 m / s²
