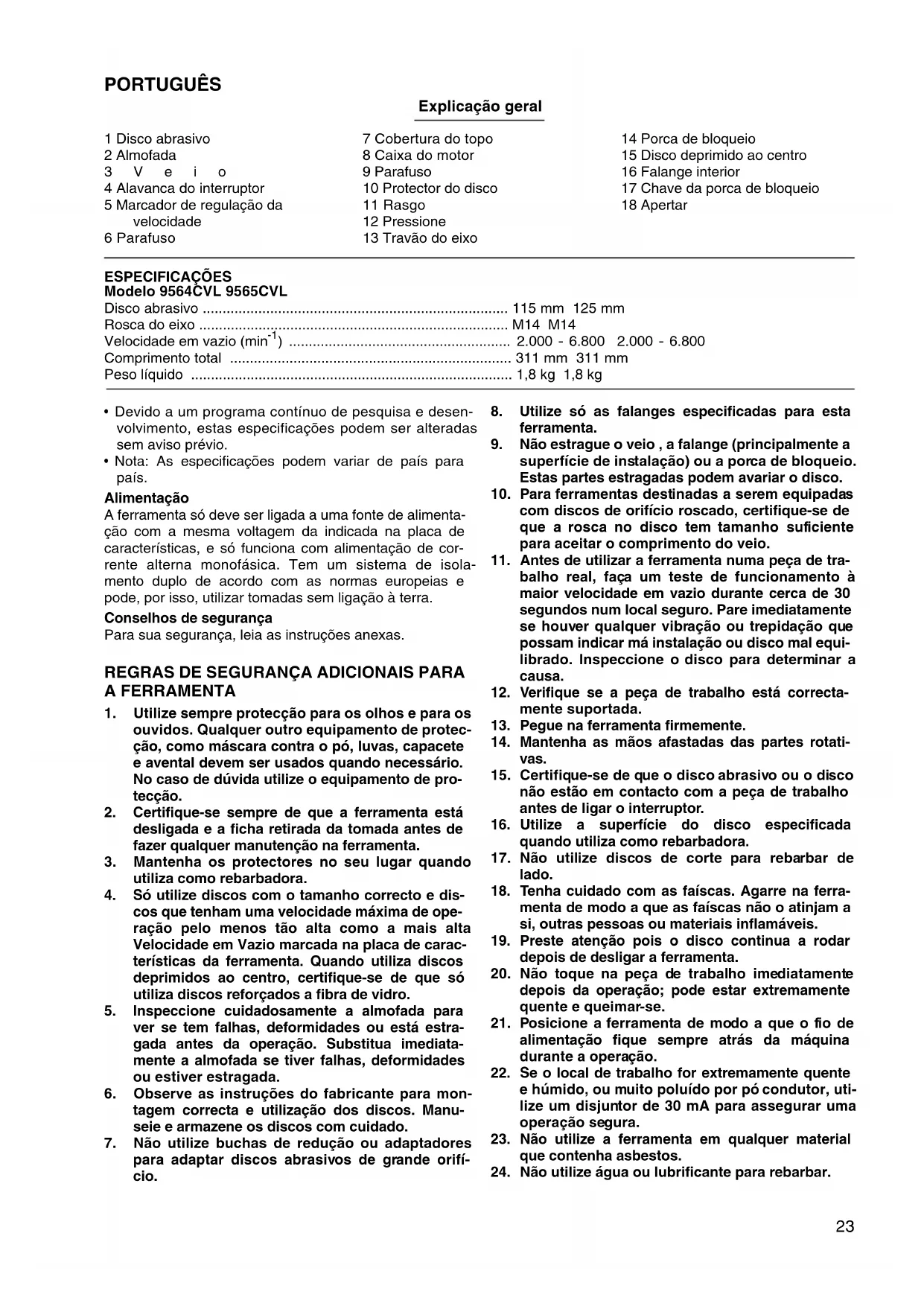

MANUAL DE UTILIZADOR 9564CVL MAKITA

Rebarbadora Manual de instruções

PARA EL FUNCIONAMIENTO

• Devido a um programa contínuo de pesquisa e desen- volvimento, estas especificações podem ser alteradas sem aviso prévio.

• Nota: As especificações podem variar de país para país. Alimentação A ferramenta só deve ser ligada a uma fonte de alimenta- ção com a mesma voltagem da indicada na placa de características, e só funciona com alimentação de cor- rente alterna monofásica. Tem um sistema de isola- mento duplo de acordo com as normas europeias e pode, por isso, utilizar tomadas sem ligação à terra. Conselhos de segurança Para sua segurança, leia as instruções anexas.

1. Utilize sempre protecção para os olhos e para os

ouvidos. Qualquer outro equipamento de protec- ção, como máscara contra o pó, luvas, capacete e avental devem ser usados quando necessário. No caso de dúvida utilize o equipamento de pro- tecção.

2. Certifique-se sempre de que a ferramenta está

desligada e a ficha retirada da tomada antes de fazer qualquer manutenção na ferramenta.

3. Mantenha os protectores no seu lugar quando

utiliza como rebarbadora.

4. Só utilize discos com o tamanho correcto e dis-

cos que tenham uma velocidade máxima de ope- ração pelo menos tão alta como a mais alta Velocidade em Vazio marcada na placa de carac- terísticas da ferramenta. Quando utiliza discos deprimidos ao centro, certifique-se de que só utiliza discos reforçados a fibra de vidro.

5. Inspeccione cuidadosamente a almofada para

ver se tem falhas, deformidades ou está estra- gada antes da operação. Substitua imediata- mente a almofada se tiver falhas, deformidades ou estiver estragada.

6. Observe as instruções do fabricante para mon-

tagem correcta e utilização dos discos. Manu- seie e armazene os discos com cuidado.

7. Não utilize buchas de redução ou adaptadores

para adaptar discos abrasivos de grande orifí- cio.

8. Utilize só as falanges especificadas para esta

9. Não estrague o veio , a falange (principalmente a

superfície de instalação) ou a porca de bloqueio. Estas partes estragadas podem avariar o disco.

10. Para ferramentas destinadas a serem equipadas

com discos de orifício roscado, certifique-se de que a rosca no disco tem tamanho suficiente para aceitar o comprimento do veio.

11. Antes de utilizar a ferramenta numa peça de tra-

balho real, faça um teste de funcionamento à maior velocidade em vazio durante cerca de 30 segundos num local seguro. Pare imediatamente se houver qualquer vibração ou trepidação que possam indicar má instalação ou disco mal equi- librado. Inspeccione o disco para determinar a causa.

12. Verifique se a peça de trabalho está correcta-

14. Mantenha as mãos afastadas das partes rotati-

15. Certifique-se de que o disco abrasivo ou o disco

não estão em contacto com a peça de trabalho antes de ligar o interruptor.

16. Utilize a superfície do disco especificada

quando utiliza como rebarbadora.

17. Não utilize discos de corte para rebarbar de

18. Tenha cuidado com as faíscas. Agarre na ferra-

menta de modo a que as faíscas não o atinjam a si, outras pessoas ou materiais inflamáveis.

19. Preste atenção pois o disco continua a rodar

depois de desligar a ferramenta.

20. Não toque na peça de trabalho imediatamente

depois da operação; pode estar extremamente quente e queimar-se.

21. Posicione a ferramenta de modo a que o fio de

alimentação fique sempre atrás da máquina durante a operação.

22. Se o local de trabalho for extremamente quente

e húmido, ou muito poluído por pó condutor, uti- lize um disjuntor de 30 mA para assegurar uma operação segura.

23. Não utilize a ferramenta em qualquer material

que contenha asbestos.

24. Não utilize água ou lubrificante para rebarbar.24

25. Utilize sempre a máscara contra o pó/respirador

correcto para o material e aplicação com que está a trabalhar.

26. Certifique-se de que os orifícios de ventilação

estão desimpedidos quando trabalha com con- dições poeirentas. Se necessitar de tirar poeira, primeiro desligue a ferramenta da corrente (uti- lize objectos não metálicos) e evite danificar as partes internas. GUARDE ESTAS INSTRUÇÕES.

INSTRUÇÕES DE FUNCIONAMENTO

Instalação do punho lateral (pega auxiliar) (Fig. 1 e 2) Importante: Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de instalar ou retirar o punho lateral. Retire um dos parafusos que prende a caixa dos rola- mentos e a cobertura da cabeça. Aparafuse o punho lateral na ferramenta seguramente. O punho lateral pode ser instalado em qualquer dos lados da ferramenta. Certifique-se sempre de que o punho lateral está instalado seguramente. Instalar ou retirar o disco abrasivo (Fig. 3 e4) PRECAUÇÃO: Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de retirar ou colocar qualquer acessório. Instalação do disco abrasivo Retire toda a poeira ou partículas estranhas da almo- fada. Aparafuse a almofada no veio pressionando o travão do eixo. Prenda o disco à almofada com cuidado de modo a que as extremidades do disco e da almofada se sobrepo- nham sem ficarem saídas. Retirar o disco abrasivo Retire o papel da almofada puxando por uma das extre- midades. Acção do interruptor (Fig.5) PRECAUÇÃO: Antes de ligar a ferramenta à corrente, certifique-se de que o interruptor funciona correctamente e volta para a posição “OFF” quando pressiona o lado da alavanca interruptora. Para iniciar a ferramenta, deslize a alavanca interruptora para a posição “ I ”. Para operação contínua, pressione a frente da alavanca interruptora e em seguida deslize-a para a posição “ I ” como acima. O interruptor fica travado nessa posição para operação contínua. Para parar a ferramenta na posição de travagem, deslize a alavanca interruptora para a posição “O” mantendo pressionada a parte tra- seira da alavanca interruptora. Marcador de regulação da velocidade (Fig. 6) A velocidade de rotação pode ser alterada rodando o marcador de regulação de velocidade para dado número de ajuste de 1 a 5. Obtém maior velocidade quando o marcador está vol- tado para a direcção do número 5. Obtém velocidade inferior quando está voltado para a direcção do número

1. Refira-se à tabela abaixo para a relação entre o

número do ajuste no marcador e a velocidade aproxi- mada da rotação. PRECAUÇÃO:

• Se funcionar continuamente com a ferramenta a baixa velocidade durante muito tempo, haverá sobrecarga e aquecimento do motor.

• O marcador de regulação de velocidade só pode ser rodado até ao 5 e até ao 1. Não force para passar o 5 ou o 1 pois pode estragar a função de regulação da velocidade. As ferramentas equipadas com função electrónica são fáceis de utilizar devido às seguintes características.

• Controlo da velocidade constante Controlo electrónico da velocidade para obter velocidade constante. É pos- sível obter acabamentos perfeitos pois a velocidade de rotação é mantida constante mesmo sob condição de carga.

• Característica de início suave Segurança e início suave devido à supressão do choque inicial.

• Protector de sobrecarga Quando utiliza a ferramenta com carga superior à admissível, parará automatica- mente para proteger o motor e o disco. Quando a carga volta outra vez para uma valor admissível pode automaticamente ligar a ferramenta. Operação de lixamento (Fig. 7) PRECAUÇÃO: Use sempre óculos de segurança ou uma máscara durante a operação. Geralmente, mantenha o disco abrasivo num ângulo de 15° com a superfície da peça de trabalho. Só aplique uma pressão ligeira. Pressão excessiva resul- tará em fraco rendimento e gasto prematuro do disco abrasivo. PRECAUÇÃO: Nunca funcione com a ferramenta sem o disco abrasivo colocado. Pode estragar seriamente a almofada.

SE FOR UTILIZADO COMO UMA

REBARBADORA Retirar a cobertura da cabeça (Fig. 8 e 9) PRECAUÇÃO: Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de retirar ou instalar os acessórios. Instalar ou mudar acessórios com a ferramenta ligada à corrente pode causar danos graves. Retire a cobertura da cabeça libertando os parafusos. Puxe a cobertura para a fora puxando pelos cantos. Número min.

Instalação do protector do disco (Fig. 10) Importante: Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de colocar ou retirar o protector do disco. Quando utilizar um disco de centro deprimido ou um disco abrasivo de corte, use sempre um protector de disco. Monte o protector de disco com a aba da cinta ali- nhada com o rasgo na caixa de engrenagens. Em seguida rode o protector do disco a 180 graus para a esquerda. Certifique-se de que apertou o parafuso segu- ramente. Instalação do punho lateral (pega auxiliar) (Fig. 11) Importante: Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de colocar ou retirar o punho lateral. Instale sempre seguramente o punho lateral na ferra- menta antes da operação. O punho lateral pode ser ins- talado em qualquer dos lados da ferramenta, o que for mais conveniente e mantenha o protector posicionado correctamente. Pegue sempre firmemente na pega inter- ruptora e no punho lateral com as duas mãos durante a operação. Bloqueio do veio (Fig.12) Pressione o bloqueio do veio para evitar a rotação do eixo quando coloca ou retira acessórios. PRECAUÇÃO: Nunca accione o bloqueio do veio quando o veio está em movimento. Pode estragar a ferramenta. Instalação e extracção do disco de centro deprimido (Fig.13e14) Importante: Certifique-se sempre de que a ferramenta está desligada e com a ficha retirada da tomada antes de instalar ou extrair o disco. Coloque a anilha centradora no veio. Adapte o disco e enrosque a anilha de fixação. Para apertar a anilha de fixação, pressione com firmeza o botão de bloqueio (para impedir qualquer movimento do veio) e utilize uma chave de pinos adequada, aper- tando para a direita. Para retirar o disco siga os procedi- mentos para a instalação mas em sentido inverso. Funcionamento (Fig.15) PRECAUÇÃO: Depois da operação, desligue a ferramenta e espere que o disco esteja completamente parado antes de pôr a fer- ramenta de lado. Segure bem a ferramenta com as duas mãos. Ligue-a e coloque o disco sobre a superfície de trabalho. Como regra geral mantenha o bordo do disco num ângulo de 15° – 30° em relação à superfície de trabalho. Durante o período de funcionamento inicial com um disco novo não movimente a rebarbadora na direcção B (ver figura), pois danificará a superfície de trabalho. Quando o bordo do disco estiver arredondado, poderá movimentá-lo nas direcções A e B. AVISO:

• Nunca deverá ser necessário forçar a ferramenta, pois o seu peso produz a pressão adequada. Se forçar ou aplicar uma pressão excessiva na ferramenta poderá causar sérios danos no disco.

• A utilização contínua de um disco gasto pode originar a fragmentação do mesmo e danos pessoais graves. MANUTENÇÃO PRECAUÇÃO: Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de efectuar qualquer inspecção e manutenção. Reparação e manutenção A ferramenta e as aberturas de ventilação devem estar sempre limpas. Quando matérias estranhas (pó, etc.) entram para esses lugares, devem ser retiradas. Limpe regularmente dependendo da quantidade de pó que foi feito e entrou para dentro da ferramenta. Quando o protector da cabeça está instado na ferra- menta, retire-o referindo-se “Retirar o protector da cabeça”. Para salvaguardar a segurança e a fiabilidade do pro- duto, as reparações, manutenção e afinações deverão ser sempre efectuadas por um Centro de Assistência Oficial MAKITA.26 DANSK Illustrationsoversigt 1 Slibeskive 2 Slibetallerken 3 Spindel 4 Afbryderkontakt 5 Hastighedsvælgerknap 6 Skrue 7 Hovedafskærmning 8Gearhus 9Skrue 10 Beskyttelsesskærm 11 Not 12 Tryk 13 Spindellås 14 Låsemøtrik 15 Forkrøppet midterskive 16 Indvendig flange 17 Nøgle til låsemøtrik 18 Stram SPECIFIKATIONER Model 9564CVL 9565CVL Slibeskive .................................................................................... 115 mm 125 mm Spindelgevind .............................................................................. M14 M14 Omdrejninger (min

DECLARAÇÃO DE CONFORMIDADE DA CE

O abaixo assinado, Yasuhiko Kanzaki, autorizado pela Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi 446-8502 Japan, declara que este produto (N. de série: produção em série) fabricado pela Makita Corporation no Japão obedece às seguintes normas ou documentos normalizados, HD400, EN50144, EN55014, EN61000 de acordo com as directivas 73/23/CEE, 89/336/CEE e 98/37/CE do Conselho.

Ruído e Vibração do Modelo 9564CVL/9565CVL Os níveis normais de ruído A são nível de pressão de som: 86 dB (A) nível do sum: 99 dB (A) – Utilize protectores para os ouvidos – O valor médio da aceleração é 5 m/s
