| Produkttyp | Vinkelslip |
| Märke | Makita |
| Modell | 9564CVL |
| Skivdiameter | 115 mm |
| Axelgänga | M14 |
| Tomgångshastighet | 2000 - 6800 min⁻¹ |
| Hastighetsinställning | Inställningsratt (position 1 till 5) |
| Total längd | 311 mm |
| Nettovikt | 1,8 kg |
| Strömförsörjning | Enfas, dubbelisolering (ingen jordning) |
| Uppskattad effekt | 1400 W |
| Elektroniska funktioner | Mjukstart, konstant hastighetsreglering, överbelastningsskydd |
| Säkerhet | Dubbelisolering, axelspärrknapp, skyddskåpa |
| Medföljande tillbehör | Sidohandtag, stiftnyckel, slipkudde |
| Underhåll | Regelbunden rengöring av ventilationsöppningar efter användning |
| Reparerbarhet | Reparationer av auktoriserad Makita-verkstad |
| Ljudnivå | Ljudtryck 86 dB(A), ljudeffekt 99 dB(A) |
| Vibrationer | Viktad acceleration 5 m/s² |
Vanliga frågor - 9564CVL MAKITA
Användarfrågor om 9564CVL MAKITA
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Trädgårdskvarn i PDF-format gratis! Hitta din manual 9564CVL - MAKITA och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. 9564CVL av märket MAKITA.
BRUKSANVISNING 9564CVL MAKITA
Det foljande visar de symboler som anvands for den har maskinen. Se noga till att du forstar deras innebord innan maskinen anvands.
Symbolene

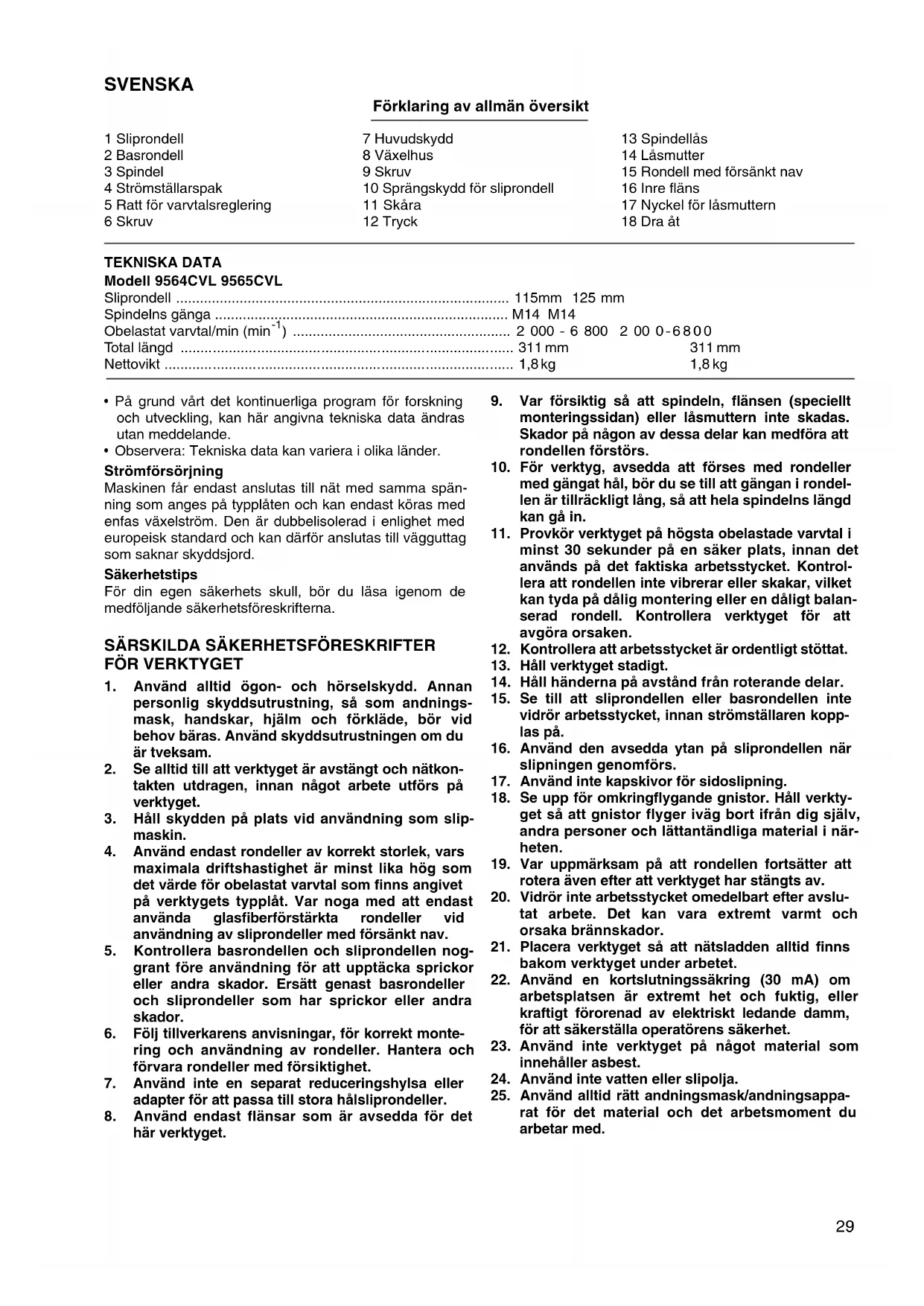

| Förklaring av allmän översikt | ||
| 1 Sliprondell | 7 Huvudskydd | 13 Spindellås |
| 2 Basrondell | 8 Växelhus | 14 Låsmutter |
| 3 Spindel | 9 Skruv | 15 Rondell med fösänkt nav |
| 4 Strömställarspak | 10 Sprängsydd für sliprondell | 16 Inre fländs |
| 5 Ratt für varvvalsreglering | 11 Skára | 17 Nyckel für låsmattern |
| 6 Skruv | 12 Tryck | 18 Draatology |
| TEKNISKA DATA Modell 9564CVL 9565CVL | ||
| Sliprondell | 115mm 125 mm | |
| Spindelns gänge | M14 M14 | |
| Obelastat varvital/min (min-1) | 2 000 - 6 800 | 2 00 0-6 800 |
| Total langd | 311 mm | 311 mm |
| Nettovikt | 1,8kg | 1,8kg |
- På grund värt det kontinueregiga program För forskning och utveckling, kan här angivna tekniksa data änderas utan meddelande.
- Observera: Tekniska data kan variera i olikaalander.
Strömförsörjning
Maskinen fär endast anslutas till nat med sama spanning som anges på typplaten och kan endast köras med enfas væxelström. Den ar dubbelisolerad i enlighet med europeisk standard och kan därfor anslutas till vagguttag som saknar skyddsjord.
Sakerhetstips
För din egen sakerhets skull, bör du lasaigenom de medfoljande sakerhetsforeskrifterna.
SÄRSKILDA SÄKERHETSFÖRESKRIFTER FÜR VERKTYGET
- Använd alltid ögon- och hörsksydd. Annan personlig skyddsutrustning, sö som andningsmask, handskar, hjälm och forkläde, bör vid behov bāras. Använd skyddsutrustningen om du ar tveksam.
- Se alltid till att verktyget ar avstangt och natakften utdragen, innan nagot arbete utfors pa verktyget.
- Häll skydden på plats vid användning som slip-maskin.
- Använd endast rondeller av korrekt storlek, vars maxima driftshastighet ar minst like hog som det varde for obelastat varvital som finns angivet på verktygets typplat. Var noga med att endast anecd glasfiberforstärkta rondeller vid användning av sliprondeller med forsänkt nav.
- Kontrollera basrondellen och sliprondellen noggrant fore anvandning for att upptacka sprickor erler andra skador. Ersatt genast basrondeller och sliprondeller som har sprickor erler andra skador.
- Folj tillverkarens anvisningar, for korrekt montering och användning av rondeller. Hantera och forvara rondeller med forsiktigkeit.
- Använd inte en separat reduceringshylsa eller adapter För att passa till stora hãsliprondeller.
-
Använd endast flänsar som ar avsedda für det här verktyget.
-
Var försiktig sä att spindeln, fländen (speiellt monteringssidan) eller låsmattern inte skadas. Skador på nagon av dessa delar kan medfora att rondellen forstör.
- För verktyg, avsedda att förses med rondeller med gängat hal, bör du se till att gangan i rondellen ar tillräckligt lang, sä att hela spindelns langd kan gä in.
- Provkör verktyget på högsta obelastade varvtil i minst 30 sekunder på en saker plats, innan det används på det faktiska arbetsstychet. Kontrollera att rondellen inte vibrerar eller skakar, vilket kan tyda på dalgig montering eller en dalgigt balanserad rondell. Kontrollera verktyget for att avgöra orsaken.
- Kontrollera att arbetsstychet ar ordentlich stötttat.
- Håll verktyget stadigt.
- Håll händerna på avständ frän roterande delar.
- Se till att sliprondellen aller basrondellen inte vidrör arbetsstycket, innan strömstellaren kopplas på.
- Använd den avsedda ytan på sliprondellen Near slipningen genomfors.
- Använd inte kapskivor für sidoslipning.
- Se upp for omkringflygande gnistor. Häll verktyget sa att gnistor flyger ivag bort ifrän dig själv, andra personer och lättantändiga material i nar-heten.
- Var uppmärksam på att rondellen fortssätter att rotera även after att verktyget har stängts av.
- Vidrōr inte arbetsstycket omedelbart after avslutat arbete. Det kan vara extrem varmt och orsaka brännskador.
- Placera verktyget sa att natsladden alltid finns bakom verktyget under arbetet.
- Använd en kortslutningssäkring (30 mA) om arbetsplatsen ar extremt het och fuktig, eller kraftigt fororenad av elektriskt ledande damm, für att sakerställa operatörens sakerhet.
- Använd inte verktyget på nagot material som innehäller asbest.
- Använd inte vatten aller slipolja.
-
Använd alltid rätt andningsmask/andningsapparat für det material och det arbetsmoment du arbetar med.
-
Se till att ventilationsöppningarna hälls fria nár du arbetar under forhällanden med mycket damm. Om det blir nödvändigt att ta bort damm frän verktyget skva verktyget Först kopplas bort frän natuttaget (använd icle-metaliska foremal) och undvik att skada interna delar.
SPARA DESSA ANVISNINGAR.
BRUKSANVISNING
Montering av sidogrepp (extrahandtag) (Fig.1 och 2)
Viktigt:
Se alltid till att verktyget ar avstangt, och natakontakten utdragren, innan sidogreppet monteras eller tas bort.
Tag bort en av de skruvar som haller ihop vaxelhuset och huvudskyddet.
Skruva ordentlich fast sidogreppet pa verktyget. Sidogreppet kan monteras pa endera sidan av verktyget. Se alltid till att sidogreppet ar ordentlich fastsatt.
Montering och demontering av sliprondell (Fig.3och 4)
FORSIKTIGHET:
Se alltid till att verktyget ar avstangt och natkontakten urdragen, innan nagra tillbehör tas bort ell er sats pa.
Ta bort all smuts och främande partiklar fran basron-dellen.
Skruva fast basrondellen på spindeln, medan du trycker in spindellåset. Fast sliprondellen på basrondellen sä noggrant att kanterna på sliprondellen och basrondellen overlappar varandra utan att sticka ut.
Att ta bort sliprondellen
Tag bort papperet fran rondellen genom att dra uppat fran dess kant.
Funktionen hos strömbrytarens skjutknapp (Fig.5)
FORSIKTIGHET!
Kontrollera alltid att strombrytaren fungerar normalt och att dess skjutknapp Återgår till det avstängda laget "OFF" nar sidan på knappen trycks in, innan maskinens nätkontakt sats i.
Skjut strombrytarknappen till laget "I" for att starta maskinen.
Tryck in strömbrytarknappens främre del och skjut sedan knappen till laget "I" enligt ovan, für kontinuierlig drift. Strömbrytaren lases i laget für kontinuierlig drift. Skjut strömstellarspaken till laget "O", genom att trycka in strömstellarspakens bakre del, für att stanna verktyget fran det lasta laget.
Varvtalet (rotationshastigheten) kan andras genom att ratten forinstalling av varvtalet vrids och stalls in mot en av de givna sifrorna fran 1 till 5.
Högre varvthal erhalles om ratten vrids i riktning mot siffran 5. Lägre varvthal erhalles om den vrids i riktning mot siffran 1. Se tabellen nedan for information om forhällandet mellan de angivna sifrorna på ratten, och den ungefär Liga rotationshestigheten.
| Siffra min | -1 (V/min) |
| 1 | 2 |
| 2 | 3 |
| 3 | 4 |
| 4 | 6 |
| 5 | 6 |
FORSIKTIGHET!
- Om verktyget används kontinuierigt på lågt varvtil under langre tidkommen motorn att überbelastas och bli varm.
- Ratten fürinstalling av varvtalet kan endast vridas till 5, och sedan tillbaka till 1. Forsök inte att med vald vrida den forbi 5 aller 1, eftersom Funktionen for install-ing av varvtalet dā kan upphöra att fungera.
Verktyg och maskiner som ar utrustade med elektroniska Funktioner ar enkla att anvanda tack vare foljande egenskaper.
- Kontroll für konstant varvital Elektronisk varvitalskontroll für att erhälla konstant hastigkeit (varvital). Denna Funktion gör det möjlgigt att erhälla en an finare finish, after som rotationshestigheten hälls konstant även under belastning.
- Mjuk startfunktion Mjuk och saker start tack vare att startchocken dampas.
- Overbelastningsskydd För att skydda motorn och rondellen stannar maskinen automatiskt, om den skulle anvandas under en högre belastning an vad den ar avsedd for. När belastningen minskat till en tilläten niva startup maskinen automatiskt.
Slipning (sandpappring) (Fig. 7)
FÖRSIKTIGHET:
Använd alltid skyddsglasögon aller ansiktsmask under arbetet.
I allmanhet bör sliprondellen hällas i ungefär 15^ vinkel mot arbetsstykets yta.
Anlagg endast ett latt tryck. Ett alltfor kraftigt tryck leder endast till ett sâmre slipresultat, och att sliprondellen slits ut i fortid.
FORSIKTIGHT:
Starta aldrig verktyget atan att ha satt pa sliprondellen. Det kan skada basrondellen svart.
OM VERKTYGET ANVÄNDS FÖR SLIPNING AV VERKTYGSEGGAR
Att ta bort huvudskyddet (Fig.8 och 9)
FÖRSIKTIGHET:
Se alltid till att verktyget ar avstangt, och natakontaken utdragen, innan nagra tillbehör erler tillsatser tas bort eller monteras.
Att montera aller andra tillbehör medan verktyget ar anslutet kan orsaka svára skador.
Tag bort huvudskyddet genom att lossa skruven.
Drag av huvudskyddet medan dess horn dras ut.
Montering av sprängskydd for sliprondellen (Fig. 10)
Viktigt!
Se alltid till att maskinen ar avstangd och natakkontaken urdragen innan sliprondellens sprangskydd monteras aller demonteras.
Använd alltid att sprängskydd für sliprondellen om rondell med fösänkt nav aller kapskiva für kapning används. Montera sprängskyddet med tappen på sprängskyddet mot skåran på växelhuset. Rotera sedan sprängskyddet 180^ moturs. Se till att skruven dras at ordentlich.
Montering av sidogrepp (extrahandtag) (Fig.11)
Viktigt!
Se alltid till att maskinen ar avstangd och natakontakten urdragen innan sidogrepp monteras aller demonteras.
Montera alltid sidogrepp ordentlich på maskinen före drift. Sidogrepp kan monteras på enderaSIDAN av maskinen, beroende på vilket lage som ar mest lattarbetat och som gör att skyddet kan hallas i korrekt position. Hall alltid ordentlich tag med bada handerna i maskinens stromställarhandtag och sidogrepp under drift.
Spindellås (Fig. 12)
Tryck in spindellaset for att forhindra att spindeln roteran narr tillbehör monteras aller demonteras.
FÖRSIKTIGHET!
Tryck aldrig in spindellåset nar spindeln rör sig. Maskinen kan skadas.
Montering av slip-ller kapskiva (Fig. 13 och 14)
Viktigt!
Kontrollera Först att stickproppen ar urdragen.
Montera innerbricka, skiva och lasmutter som bilden visar.
Tryck in sparren på væxelhusets ovensida och vrid skivan tills spindeln lases.
Dra sedan fast lasmuttern ordentligt med tappnyckeln.
Anvanding (Fig.15)
FÖRSIKTIGHET!
Stäng alltid av maskinen after användingen och vanta tills sliprondellen har stannat welt innan maskinen ställs ner.
Hàll maskinen stadigt med báda händerna. Tváhandsgrepp skall alltid användas. Starta motorn INNAN skivan satsns an mot arbetsstccket.
Generellt kan sags att arbetsvinklen bör vara kring 15^ 30^ grader. Slipa inte i riktning B omedelbart after att en ny skiva monterats, eftersom den däkommen att skära in i arbetsstycket. Genom att inledningsvis endast För a maskinen i riktning A, avrundas skivans kant, varefter slipning sedan kan ske i bàda riktningarna.
WARNING!
- Undvik alltför帽子 tryck. Vid slipning av tex en horison-tell yta ar maskinens egen tyngd fullt tillräcklig for optimal avverkning. For帽子 tryck kan orsaka riskabel sönderbrytning av skivan.
- Fortsatt användning av en sliten rondell kan resultera i att rondellen explodingar och orsakar svåra personskador.
UNDERHÄLL
FÖRSIKTIGHET!
Förvissa dig alltid od att nätkabeln dragits ut ur vagguttaget och att maskinen ar frankopplad innan nagot arbete uftfors pa maskinen.
Reparation och unterhäll
Verktyget och dess ventilationshal for kylluft maste alltid hallas rena. Foremal (damm osv.) somkommen in i nagon av dessa delar maste tas bort. Rengor verktyget regelbundet, beroende pa hur mycket damm som har skapats och kommit in i verktyget. Omett huvudskydd ar monterat pa maskinen kan det tas bort i enlighemed "Demontering av huvudskydd".
Forattbibehallaproduktenssakerhetochtilforlittliget, bor alltid reparationer, underhalssservice och justeringar utforasavautoriseradMakita serviceverkstad.
NORSK
| Forklaring til generell oversikt | ||
| 1 Slpeskive | 7 Frontdeksel | 13 Aksellås |
| 2 Pute | 8 G i r h u s | 14 Låsemutter |
| 3 Spindel | 9 S k r u e | 15 Senket nav |
| 4 Bryterhendel | 10 Vernedeksel | 16 Indre flens |
| 5 Hastighetsskive | 11 Utsparing | 17 Skunøkkel til låsemutter |
| 6 Skrue | 12 Trykk | 18 Stram |
| TEKNISKE DATA Modell 9564CVL 9565CVL | ||
| Slipskive | 115 mm 125 mm | |
| Spindelgjenge | M14 M14 | |
| Tomgangsturtall (min-1) | 2 000 - 6 800 | 2 000 - 6 800 |
| Totalengde | 311 mm 311 mm | |
| Nettovekt | 1,8 kg | 1,8 kg |
Hastighetsskive (Fig. 6)
Rotasjonshastigheten kan endres ved a dreie hastighetsskiven til et nummer fra 1 til 5.
Montering av stottehandtak (hjelpehandtak) (Fig. 11)
Viktig:0
För servicearbeiter utføres på maskinen på det passes på at denen er slätt av og at stopselet er trukket ut av stikkontakten.
tillverkad av Makita Corporation i Japan, uppyller kraven
i foljande standard aller standardiserade dokument,
HD400, EN50144, EN55014, EN61000
i enlightet med EG-direktiven 73/23/EEC, 89/336/EEC och 98/37/EC.
NORSK
EUs SAMSVARS-ERKL/ERING
Undertegnede, Yasuhiko Kanzaki, med fullmakt fra Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi 446-8502 Japan bekrefter herved at dette Produkdet
Buller och vibration hos modell 9564CVL/9565CVL
De typiska A-vagda bullernivaerna ai
Ijudtrycksniva: 86 dB (A)
Ijudeffektniva: 99 dB (A)
Använd horselskydd
Det typiskt vägda effektivärdet für acceleration ar 5m / s^2
