BRUKSANVISNING 9566C MAKITA

Det foljande visar de symboler som anvands for den har maskinen. Se noga till att du forstar deras innebord innan maskinen anvands.

Symbolene

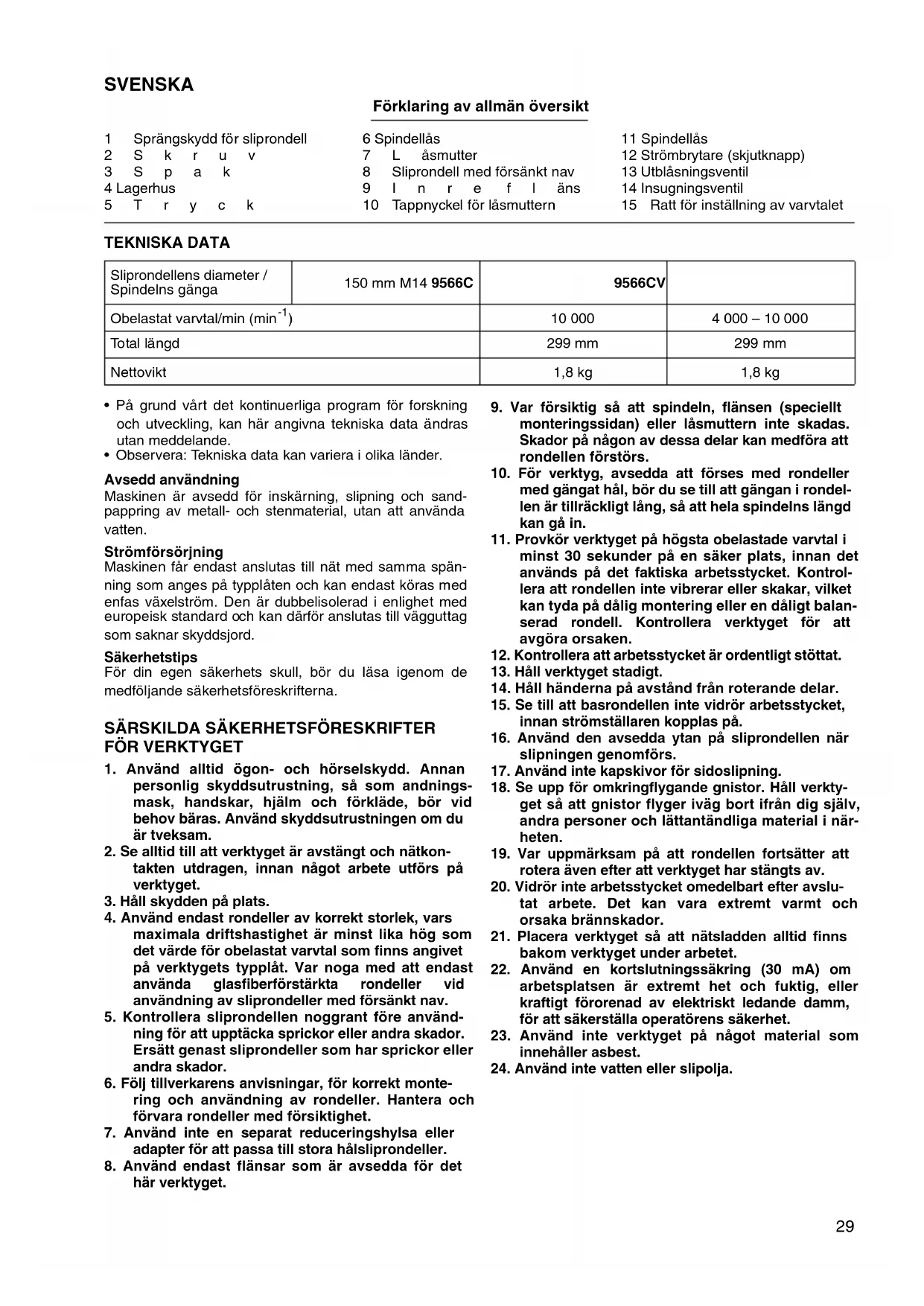

Förklaring av allmän översikt

1	Sprängskydd För sliprondell	6	Spindellås	11	Spindellås
2	S k r u v	7	L Åsmutter	12	Strömbrytare (skjutknapp)
3	S p a k	8	Sliprondell med fösänkt nav	13	Utblåsningsventil
4	Lagerhus	9	I n r e f l äns	14	Insugningsventil
5	T r y c k	10	Tappnyckel För låsmuttern	15	Ratt fürinstalling av varvtalet

TEKNISKA DATA

Sliprondellens diameter / Spindelns gänge	150 mm M14 9566C	9566CV
Obelastat varvital/min (min-1)		10 000	4 000 – 10 000
Total langd		299 mm	299 mm
Nettovikt		1,8 kg	1,8 kg

• På grund vårt det kontinueregiga program För forskning och utveckling, kan här angivna teknska data ändras utan meddelande.
• Observera: Tekniska data kan variera i olisha lander.

Avsedd användning

Maskinen ar avsedd for inskärning, slipning och sandpappring av metall- och stenmaterial, atan att använda vatten.

Strömförsörjning

Maskinen fär endast anslutas till nat med samma spanning som anges på typplaten och kan endast koras med enfas vaxelström. Den ar dubbelisolerad i enlight med europeisk standard och kan dārfor anslutas till vagguttag som saknar skyddsjord.

Sakerhetstips

För din egen sakerhets skull, bör du lasaigen demedfoljande sakerhetsföreskrifterna.

SÄRSKILDA SÄKERHETSFÖRESKRIFTER FÖR VERKTYGET

1. Använd alltid ögon- och hörsvskydd. Annan personlig skyddsutrustning, sö som andningsmask, handskar, hjälm och forkläde, bör vid behov baras. Använd skyddsutrustningen om du ar tveksam.
2. Se alltid till att verktyget ar avstangt och natkontakten utdragen, innan nagot arbete utfors pa verktyget.
3. Håll skydden på plats.
4. Använd endast rondeller av korrekt storlek, vars maxima driftshastigkeit ar minst lika hog som det.Varde for obelastat varvtil som finns angivet pa verktygets typplat. Var noga med att endast anvanda glasfiberforstärkta rondeller vid användning av sliprondeller med forsankt nav.
5. Kontrollera sliprondellen noggrant fore använding for att upptäcka sprickor aller andra skador. Erssatt genast sliprondeller som har sprickor aller andra skador.
6. Folj tillverkarens anvisiningar, for korrekt montering och anvandning av rondeller. Hantera och forvara rondeller med forsiktighet.
7. Använd inte en separat reducieringshylsa aller adapter for att passa till stora halsliprondeller.

8. Använd endast flänsar som ar avsedda für det här verktyget.

9. Var försiktig sä att spindeln, flänsen (speziellt monteringssidan) eller låsmattern inte skadas. Skador på nagan av dessa delar kan medföra att rondellen forstör.

10. För verktyg, avsedda att förses med rondeller med gängat hal, bör du se till att gangan i rondellen ar tillräckligt lang, sä att hela spindelns langd kan gä in.
11. Provkor verktyget pa högsta obelastade varvtil i minst 30 sekunder pa en saker plats, innan det anvands pa det faktiska arbetsstycket. Kontrolera att rondellen inte vibrerar erler skakar, vilket kan tyda pa dalg montering ell er en dalgit balanserad rondell. Kontrolera verktyget for att avgora orsaken.
12. Kontrollera att arbetsstychet ar ordentligt stottat.
13. Hall verktyget stadigt.
14. Hall händerna på avständ från roterande delar.
15. Se till att basrondellen inte vidrör arbetsstycket, innan strömställaren kopplas på.
16. Använd den avsedda ytan på sliprondellen Near slipningen genomfors.
17. Använd inte kapskivor für sidoslipning.
18. Se upp for omkringflygande gnistor. Häll verktyget sa att gnistor flyger ivag bort ifrän dig själv, andra personer och lättantändiga material i nar-heten.
19. Var uppmärksam på att rondellen fortssätter att rotera även after att verktyget har stängts av.
20. Vidrör inte arbetsstyetck omedelbart after avslutat arbete. Det kan vara extrem varmt och orsaka brännskador.
21. Placera verktyget sa att natsladden alltid finns bakom verktyget under arbetet.
22. Använd en kortslutningssäkring (30 mA) om arbetsplatsen ar extremt het och fuktig, aller kraftigt Förorenad av elektriskt ledande damm, für att sakerställa operatörens sakerhet.
23. Använd inte verktyget på nagot material som innehäller asbest.

24. Använd inte vatten aller slipolja.

25. Se till att ventilationsöppningarna hälls fria nar du arbetar under forhällanden med mycket damm. Om det blir nödvändigt att ta bort damm fran verktyget skva verktyget forst koplas bort fran natuttaget (använd icede metalliska foremål) och undvik att skada interna delar.

26. Arbeta alltid med de dammuppsamlande klingskydd som kravs av de lagar som galler i ditt land nar du anvander kapskivor.
27. Klingan fär inte utsattas for nagot tryck i sidled.

SPARA DESSA ANVISNINGAR.

BRUKSANVISNING

Montering av sprängskydde for sliprondellen (Fig. 1 och 2)

Viktigt!

Se alltid till att maskinen ar avstangd och natakontakten urdragen innan sliprondellens sprangskydd monteras aller demoneras.

Dra spaken i pilens riktning after att skruven har lossats. Montera sliprondellens sprängskydd pa lagerhuset genom att passa in den konvexa delen av rondelskyddet mot den konkava delen pa lagerhuset. Vrid rondelskyddet 180 grader. Dra at det med skruven after att spaken spaken har dragits i pilens riktning. Rondelskyddets vinkel kan sedan justeras med spaken for att passa arbetets art.

Demontering av sliprondellens sprängskydd

Ta bort rondelskyddet genom att folja monteringsanvisingarna i omvänd ordning.

Montering av sidohandtaget (extrahandtag) (Fig. 3)

Viktigt!

Se alltid till att maskinen ar avständg och nätkontakten urdragen innan sidohandtaget monteras eller demonteras.

Montera alltid sidohandtaget ordentlich på maskinen före drift. Sidohandtaget kan monteras på enderaSIDAN av maskinen, beroende på vilket lage som ar mest lattarbetat och som gört att skyddet kan hallas i korrekt position. Häll alltid ordentlich tag med bada handerna i maskinens strömstellarhandtag och sidohandtaget under drift.

Spindellas (Fig. 4)

Tryck in spindellaset for att forhindra att spindeln roterar nar tillbehör monteras eller demonteras.

FORSIKTIGHET!

Tryck aldrig in spindellåset nar spindeln rör sig. Maskinen kan skadas.

Montering av slip-ller kapskiva (Fig. 5 och 6)

Viktigt!

Kontrollera forst att stickproppen ar urdragen.

Montera innerbricka, skiva och lasmutter som bilden visar.

Tryck in sparren på växelhusets ovensida och vrid skivan tills spindeln lases. Dra sedan fast lasmattern ordentlich med tappnyckeln.

Kontrollera alltid att strömbrytarknappen fungerar normal och Återgår till det avstängda laget "O (OFF)" nar knappens bakända trycks in, innan du sätter i maskinens nätkontakt i ett eluttag.

Starta maskinen genom att skjuta strombrytarknappen mot laget "I (ON)". Tryck in strombrytarknappens framdel, sa att knappen lases i lage, for kontinuierlig drift. Stoppa maskinen genom att trycka in strombrytarknappens bakdel, och skjut sedan knappen mot laget "O(OFF)"

Ratt forinstallingavvarvtalet (for 9566CV) (Fig.8)

Varvtalet (rotationshastigheten) kan andras genom att ratten for installng av varvtalet vrids och stalls in mot en av de givna siffrorna fran 1 till 5.

Högre varvital erhalles om ratten vrids i riktning mot siffran 5. Lägre varvital erhalles om den vrids i riktning mot siffran 1.

Se tabellen nedan for information om forhällandet mellan de angivna siffrona på ratten, och den ungefär Liga rotationshastigheten.

Siffra min	-1 (V/min)
1	4
2	5
3	6
4	8
5 10 000

FÖRSIKTIGHET!

• Om maskinen hela tiden anvands på laga varvtil säkommen motorn att overbelastas och bli het.
• Ratten für installung av varvtalet kan endast vridas till 5, och sedan tillbaka till 1. Forsök inte att med vald vrida den forbi 5 aller 1, eftersom Funktionen für installung av varvtalet dā kan upphöra att fungera.

Verktyg och maskiner som ar urustade med elektroniska Funktioner ar enkla att anvanda tack vare foljande egenskaper.

• Kontroll für konstant varvital
  Elektronisk varvtsaldkontroll for att erhälla konstant hastigkeit (varvthal). Denna Funktion gör det möjigt att erhälla en an finare finish, eftersom rotationshestigheten halls konstant även under belastning.
• Mjuk startfunktion

Mjuk och saker start tack vare att startchocken dampas.
- O verbelastningsskydd
For att skydda motorn och rondellen stannar maskinen automatiskt, om den skulle anvandas under en högre belastning an vad den ar avsedd for. När belastningen minskat till en tillaten niva startup maskinen automatiskt.

Anvanding (Fig. 9)

FÖRSIKTIGHET!

Stäng alltid av maskinen after användingen och vanta tills sliprondellen har stannat welt innan maskinen stalls ner.

Häll maskinen stadigt med báda handerna. Tváhandsgrepp skall alltid användas. Starta motorn INNAN skivan sats an mot arbetsstycket.

Generellt kan sags att arbetsvinklen bör vara kring 15^ - 30^ grader. Slipa inte i riktning B omedelbart after att en ny skiva monterats, eftersom den däkommen att skära in i arbetsstycket. Genom att inledningsvis endast fora maskinen i riktning A, avrundas skivans kant, varefter slipning sedan kan ske i bada riktningarna.

WARNING!

• Undvik alltfor hart tryck. Vid slipning av tex en horisontell yta ar maskinens egen tyngd fullt tillracklig for optimal avverkning. For hart tryck kan orsaka riskabel sönderbrytning av skivan.
• Fortsatt användning av en sliten rondell kan resultera i att rondellen explodingar och orsakar svåra persönskador.

UNDERHALL

FÖRSIKTIGHET!

Förvissa dig alltid om att nätkabeln dragits ut ur vagguttaget och att maskinen ar frankopplad innan nagot arbete uftörs pa maskinen.

Reparation och underhäll (Fig. 10)

Maskinen, och dess ventilöppninger für kylluft, mäste alltid hallas rena. Partiklar eller foremal sätter igen dess delar mäste tas bort.

For att bibehalla produits sakerhet och tillforlitliget, bor alltid reparationer, underhalsservice och justeringar utforas av auktoriserad Makita serviceverkstad.

11 Aksellas
12 Bryterhendel
13 Avlopsventil
14 Inntaksventil
15 Hastighetsskive

TEKNISKE DATA

Diameter for slipeskive med forskenket nav/Spindelgjenge	150 mm M14 9566C	9566CV
Tomgangsturtall (min-1)		10 000	4 000 – 10 000
Totalengde		299 mm	299 mm
Nettovekt		1,8 kg	1,8 kg

Montering av stottehändtak (hjelpehändtak) (Fig. 3)

Viktig:

Spindellåsen må aldri aktiveres mens spindelen er i bevegelse. Det kan före til skader på maskinen.

Hastighetsskive (For 9566CV) (Fig. 8)

Rotasjonshastigheten kan endres ved á dreie hastighetsskiven til et nummer fra 1 til 5.

Konstant hastighetskontroll

Elektronisk hastighetskontroll for konstant hastighet. Mulighet for finpussing sider rotasjonshastigheten kan holdes konstant ogsa i belastet tilstand.

My startfunksjon

För servicearbeiter utfores på maskinen mä det passes på at denen er slätt av og at stopselet er trukket ut av stikkontakten.

Under eget ansvar deklarerar vi harmed att denna produit overensstammer med foljande standardiseringar och standardiserade dokument,

HD400, EN50144, EN55014, EN61000

i enlightet med EG-direktiven 73/23/EEC, 89/336/EEC och 98/37/EC.

NORSK

EUs SAMSVARS-ERKLÄERING

Buller och vibration

Den typiska-A-vagda Ijudtrycksnivan ar 85 dB (A).

Bullerniván under págáende arbete kan överstiga 85 dB (A).

Använd hörskyydd -

Det typiskt vägda effektivvärdet for acceleration ar 5,0m / s^2
