BEDIENUNGSANLEITUNG 9566C MAKITA

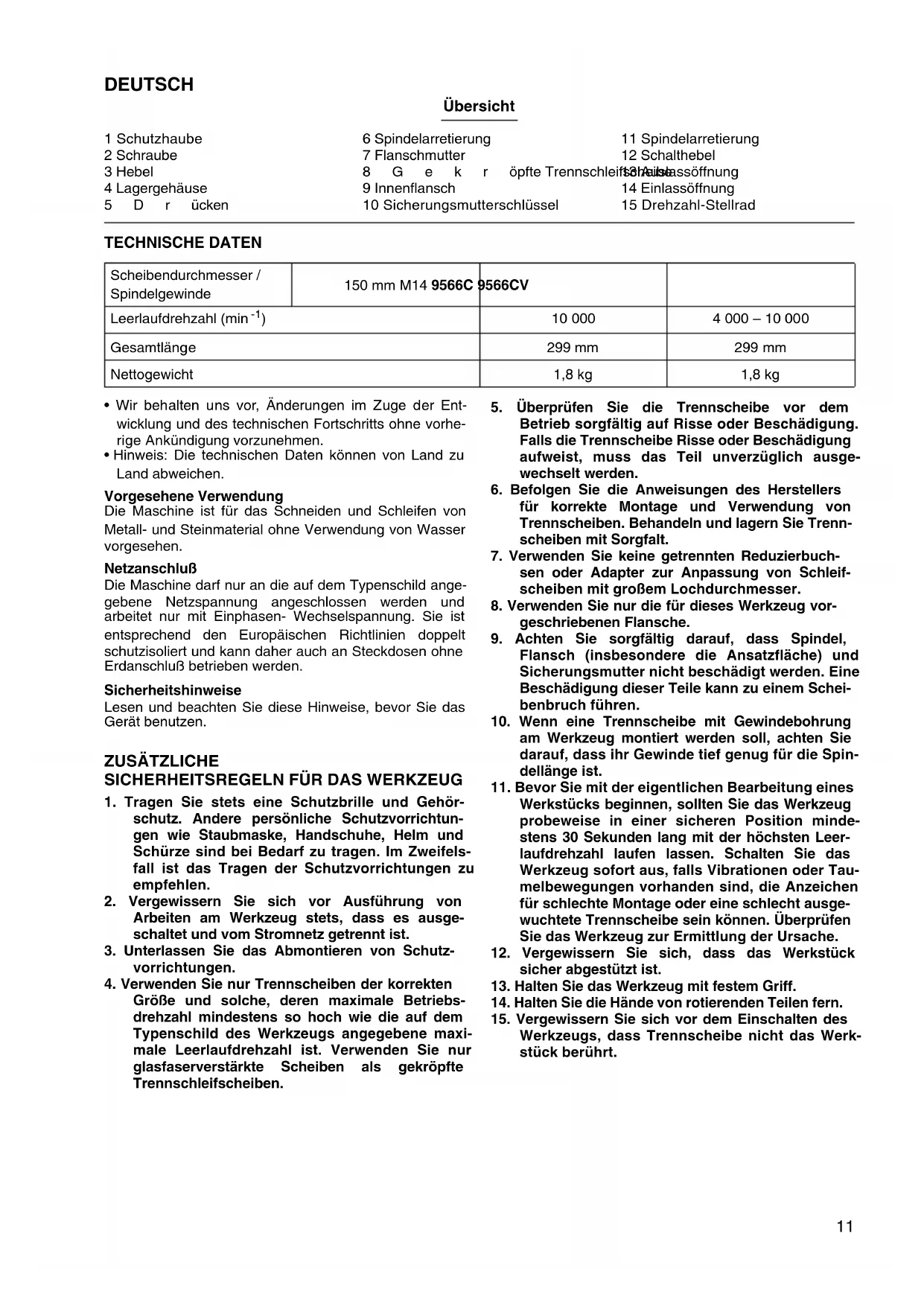

Winkelschleifer Betriebsanleitung

  • Wir behalten uns vor, Änderungen im Zuge der Ent- wicklung und des technischen Fortschritts ohne vorhe- rige Ankündigung vorzunehmen.
  • Hinweis: Die technischen Daten können von Land zu Land abweichen. Vorgesehene Verwendung Die Maschine ist für das Schneiden und Schleifen von Metall- und Steinmaterial ohne Verwendung von Wasser vorgesehen. Netzanschluß Die Maschine darf nur an die auf dem Typenschild ange- gebene Netzspannung angeschlossen werden und arbeitet nur mit Einphasen- Wechselspannung. Sie ist entsprechend den Europäischen Richtlinien doppelt schutzisoliert und kann daher auch an Steckdosen ohne Erdanschluß betrieben werden. Sicherheitshinweise Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen. ZUSÄTZLICHE

SICHERHEITSREGELN FÜR DAS WERKZEUG

1. Tragen Sie stets eine Schutzbrille und Gehör-

schutz. Andere persönliche Schutzvorrichtun- gen wie Staubmaske, Handschuhe, Helm und Schürze sind bei Bedarf zu tragen. Im Zweifels- fall ist das Tragen der Schutzvorrichtungen zu empfehlen.

2. Vergewissern Sie sich vor Ausführung von

Arbeiten am Werkzeug stets, dass es ausge- schaltet und vom Stromnetz getrennt ist.

3. Unterlassen Sie das Abmontieren von Schutz-

4. Verwenden Sie nur Trennscheiben der korrekten

Größe und solche, deren maximale Betriebs- drehzahl mindestens so hoch wie die auf dem Typenschild des Werkzeugs angegebene maxi- male Leerlaufdrehzahl ist. Verwenden Sie nur glasfaserverstärkte Scheiben als gekröpfte Trennschleifscheiben.

5. Überprüfen Sie die Trennscheibe vor dem

Betrieb sorgfältig auf Risse oder Beschädigung. Falls die Trennscheibe Risse oder Beschädigung aufweist, muss das Teil unverzüglich ausge- wechselt werden.

6. Befolgen Sie die Anweisungen des Herstellers

für korrekte Montage und Verwendung von Trennscheiben. Behandeln und lagern Sie Trenn- scheiben mit Sorgfalt.

7. Verwenden Sie keine getrennten Reduzierbuch-

sen oder Adapter zur Anpassung von Schleif- scheiben mit großem Lochdurchmesser.

8. Verwenden Sie nur die für dieses Werkzeug vor-

geschriebenen Flansche.

9. Achten Sie sorgfältig darauf, dass Spindel,

Flansch (insbesondere die Ansatzfläche) und Sicherungsmutter nicht beschädigt werden. Eine Beschädigung dieser Teile kann zu einem Schei- benbruch führen.

10. Wenn eine Trennscheibe mit Gewindebohrung

am Werkzeug montiert werden soll, achten Sie darauf, dass ihr Gewinde tief genug für die Spin- dellänge ist.

11. Bevor Sie mit der eigentlichen Bearbeitung eines

Werkstücks beginnen, sollten Sie das Werkzeug probeweise in einer sicheren Position minde- stens 30 Sekunden lang mit der höchsten Leer- laufdrehzahl laufen lassen. Schalten Sie das Werkzeug sofort aus, falls Vibrationen oder Tau- melbewegungen vorhanden sind, die Anzeichen für schlechte Montage oder eine schlecht ausge- wuchtete Trennscheibe sein können. Überprüfen Sie das Werkzeug zur Ermittlung der Ursache.

12. Vergewissern Sie sich, dass das Werkstück

sicher abgestützt ist.

13. Halten Sie das Werkzeug mit festem Griff.

14. Halten Sie die Hände von rotierenden Teilen fern.

15. Vergewissern Sie sich vor dem Einschalten des

Werkzeugs, dass Trennscheibe nicht das Werk- stück berührt. Scheibendurchmesser / Spindelgewinde 150 mm M14 9566C 9566CV Leerlaufdrehzahl (min

16. Verwenden Sie nur die vorgeschriebene Fläche

der Schleifscheibe für Schleifarbeiten.

17. Verwenden Sie keine Trennscheibe zum Flächen-

18. Nehmen Sie sich vor Funkenflug in Acht. Halten

Sie das Werkzeug so, dass Sie und andere Per- sonen oder leicht entzündliche Materialien nicht von den Funken getroffen werden.

19. Beachten Sie, dass sich die Schleifscheibe nach

dem Ausschalten der Maschine noch weiter- dreht.

20. Vermeiden Sie eine Berührung des Werkstücks

unmittelbar nach der Bearbeitung, weil es dann noch sehr heiß ist und Hautverbrennungen ver- ursachen kann.

21. Halten Sie das Werkzeug so, dass sich das Netz-

kabel während der Arbeit stets hinter dem Werk- zeug befindet.

22. Falls der Arbeitsplatz sehr heiß, feucht oder

durch leitfähigen Staub stark verschmutzt ist, verwenden Sie einen Kurzschlussschalter (30 mA) zum Schutz des Bedieners.

23. Verwenden Sie dieses Werkzeug nicht zum

Schneiden von asbesthaltigen Materialien.

24. Verwenden Sie kein Wasser oder Schleiföl.

25. Achten Sie beim Arbeiten unter staubigen Bedin-

gungen darauf, dass die Ventilationsöffnungen frei gehalten werden. Sollte die Beseitigung von Staub notwendig sein, trennen Sie das Werk- zeug zuerst vom Stromnetz (nichtmetallische Gegenstände verwenden), und vermeiden Sie eine Beschädigung der Innenteile.

26. Verwenden Sie bei Arbeiten mit der Trenn-

scheibe immer eine gesetzlich vorgeschriebene Staubsammelhaube.

27. Die Trennscheibe darf keinem seitlichen Druck

SORGFÄLTIG AUF. BEDIENUNGSHINWEISE Montage der Schutzhaube (Abb. 1 u. 2) Wichtig: Vergewissern Sie sich vor dem Montieren oder Demon- tieren der Schutzhaube stets, daß die Maschine ausge- schaltet und vom Stromnetz getrennt ist. Den Hebel nach Lösen der Schraube in Pfeilrichtung zie- hen. Die Schutzhaube so am Lagergehäuse montieren, dass ihre Wölbung in der Vertiefung des Lagergehäuses sitzt. Die Schutzhaube um 180 Grad drehen. Die Schutzhaube mit der Schraube befestigen, nachdem der Hebel in Pfeil- richtung gezogen worden ist. Je nach Arbeitszweck kann der Anstellwinkel der Schutzhaube mit dem Hebel einge- stellt werden. Entfernen der Schutzhaube Zum Entfernen der Schutzhaube wenden Sie das Monta- geverfahren umgekehrt an. Montage des Seitengriffs (Zusatzgriffs) (Abb. 3) Wichtig: Vergewissern Sie sich vor dem Montieren oder Demon- tieren des Seitengriffs stets, daß die Maschine ausge- schaltet und vom Stromnetz getrennt ist. Bringen Sie stets den Seitengriff vor der Arbeit an der Maschine an. Der Seitengriff kann je nach Bevorzugung auf beiden Seiten der Maschine angebracht werden und hält den Schutz in der korrekten Position. Halten Sie die Maschine während der Arbeit stets mit beiden Händen sicher an Schaltergriff und Seitengriff. Spindel-Arretiertaste (Abb. 4) Drücken Sie die Spindel-Arretiertaste, um die Spindel beim Montieren oder Demontieren von Zubehör am Dre- hen zu hindern. VORSICHT: Betätigen Sie die Spindel-Arretiertaste niemals bei rotie- render Spindel, weil dadurch die Maschine beschädigt werden kann. Montage bzw. Demontage der Schleifscheibe (Abb. 5 u. 6) Wichtig: Vor der Montage bzw. Demontage der Schleifscheibe stets sicherstellen, daß der Winkelschleifer ausgeschal- tet und der Netzstecker gezogen ist. Den Innenflansch auf der Spindel anbringen. Die Schleif- scheibe über den Innenflansch fügen und die Flan- schmutter auf der Spindel befestigen. Zum Anziehen der Flanschmutter die Spindel-Arretierta- ste drücken, damit die Spindel sich nicht drehen kann. Dann die Flanschmutter mit dem Stirnlochschlüssel im Uhrzeigersinn fest andrehen. Zur Demontage der Schleifscheibe die oben genannten Schritte in umgekehrter Reihenfolge ausführen. Schalterfunktion (Abb. 7) VORSICHT: Vergewissern Sie sich vor dem Anschließen der Maschine stets, dass der Schalter ordnungsgemäß funk- tioniert und beim Drücken des hinteren Endes des Schalthebels in die Position "O (AUS)" zurückkehrt. Zum Einschalten der Maschine den Schalthebel auf die Position "I (EIN)" schieben. Für Dauerbetrieb den Schalt- hebel durch Drücken seiner Vorderseite einrasten. Zum Ausschalten der Maschine die Rückseite des Schalthe- bels drücken, und dann den Schalthebel auf die Position "O (AUS)" schieben.13 Drehzahl-Stellrad (Für 9566CV) (Fig. 8) Die Drehzahl kann durch Drehen des Drehzahl-Stellrads auf eine der Stufen von 1 bis 5 verstellt werden. Durch Drehen des Stellrads in Richtung der Stufe 5 wird die Drehzahl erhöht. Durch Drehen des Stellrads in Rich- tung der Stufe 1 wird die Drehzahl verringert. Die ungefähren Drehzahlen für die einzelnen Stellrad- Positionen sind aus der nachstehenden Tabelle ersicht- lich. VORSICHT:

  • Wird die Maschine über längere Zeitspannen im Dau- erbetrieb mit niedriger Hubzahl betrieben, wird der Motor überlastet und überhitzt.
  • Das Drehzahl-Stellrad lässt sich nur bis 5 und zurück auf 1 drehen. Wird es gewaltsam über 5 oder 1 hinaus gedreht, lässt sich die Drehzahl möglicherweise nicht mehr einstellen. Die mit Elektronikfunktionen ausgestatteten Maschinen weisen die folgenden Merkmale zur Bedienungserleich- terung auf.
  • Konstantdrehzahlregelung Elektronische Drehzahlregelung zur Aufrechterhaltung einer konstanten Drehzahl. Feine Bearbeitung wird ermöglicht, weil die Drehzahl selbst unter Belastung konstant gehalten wird.
  • Soft-Start-Funktion Diese Funktion gewährleistet Sicherheit und ruckfreies Anlaufen durch Anlaufstoßunterdrückung
  • Überlastschalter Wird die zulässige Belastung der Maschine überschrit- ten, wird sie automatisch abgeschaltet, um Motor und Schleifscheibe zu schützen. Verringert sich die Bela- stung wieder auf ein zulässiges Niveau, wird die Maschine automatisch wieder gestartet. Bedienung (Abb. 9) VORSICHT: Schalten Sie die Maschine nach dem Betrieb stets aus, und warten Sie, bis die Schleifscheibe zum vollkomme- nen Stillstand gekommen ist, bevor Sie die Maschine hin- legen. Halten Sie die Maschine mit beiden Händen fest. Schal- ten Sie die Maschine ein und warten, bis sie die max. Drehzahl erreicht hat. Dann die Schleifscheibe oder den Schleifteller auf das Werkstück aufsetzen. Im allgemeinen sollte die Unterkante der Schleifscheibe bzw. des Schleiftellers in einem Winkel von ca. 15° – 30° zur Werkstückoberfläche gehalten werden. Beim Einschleifen einer neuen Scheibe den Winkel- schleifer nicht in Richtung B bewegen, da er sonst in das Material einschneidet. Sobald die Schleifscheibenkante durch Gebrauch abgerundet ist, kann die Schleifscheibe sowohl in Richtung A als auch in Richtung B bewegt wer- den. WARNUNG:
  • Eine zusätzliche Kraftausübung auf den Winkelschlei- fer ist in keinem Fall erforderlich. Durch das Gewicht der Maschine wird ausreichend Druck auf das Material ausgeübt. Forcierte Handhabung und ein zu starker Druck können zum Bruch der Schleifscheibe und somit zur Gefährdung des Bedienenden führen.
  • Bei fortgesetztem Gebrauch einer abgenutzten Schleif- scheibe kann diese zerbersten und schwere Verletzun- gen verursachen. WARTUNG VORSICHT: Vor Arbeiten an der Maschine vergewissern Sie sich, daß sich der Schalter in der “OFF”-Position befindet und der Netzstecker gezogen ist. Reparatur und Wartung (Abb. 10) Die Maschine und ihre Kühlluft-Ventilationsöffnungen müssen immer sauber gehalten werden. Wenn Fremd- körper diese Öffnungen blockieren, müssen sie entfernt werden. Um die Sicherheit und Zuverlässigkeit dieses Gerätes zu gewährleisten, sollten Reparatur-, Wartungs-, und Ein- stellarbeiten nur von Makita autorisierten Werkstätten oder Kundendienstzentren unter ausschließlicher Ver- wendung von Makita-Originalersatzteilen ausgeführt werden. Position min

CE-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt wir unter unserer alleinigen Verantwortung, daß die- ses Produkt gemäß den Ratsdirektiven 73/23/EWG, 89/336/EWG und 98/37/EG mit den folgenden Normen bzw. Normendokumenten übereinstimmen: HD400, EN50144, EN55014, EN61000.

Geräusch- und Vibrationsentwicklung Der typische A-bewertete Schalldruckpegel beträgt 85 dB (A). Der Lärmpegel kann während des Betriebs 85 dB (A) über- schreiten. – Gehörschutz tragen. – Der gewichtete Effektivwert der Beschleunigung beträgt 5,0 m/s
