ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 9566C MAKITA

Kulmahiomakone Käyttöohje GR Γωνιακς Λειαντήρας Οδηγίες χρήσεως 150 mm 9566C/9566CV2

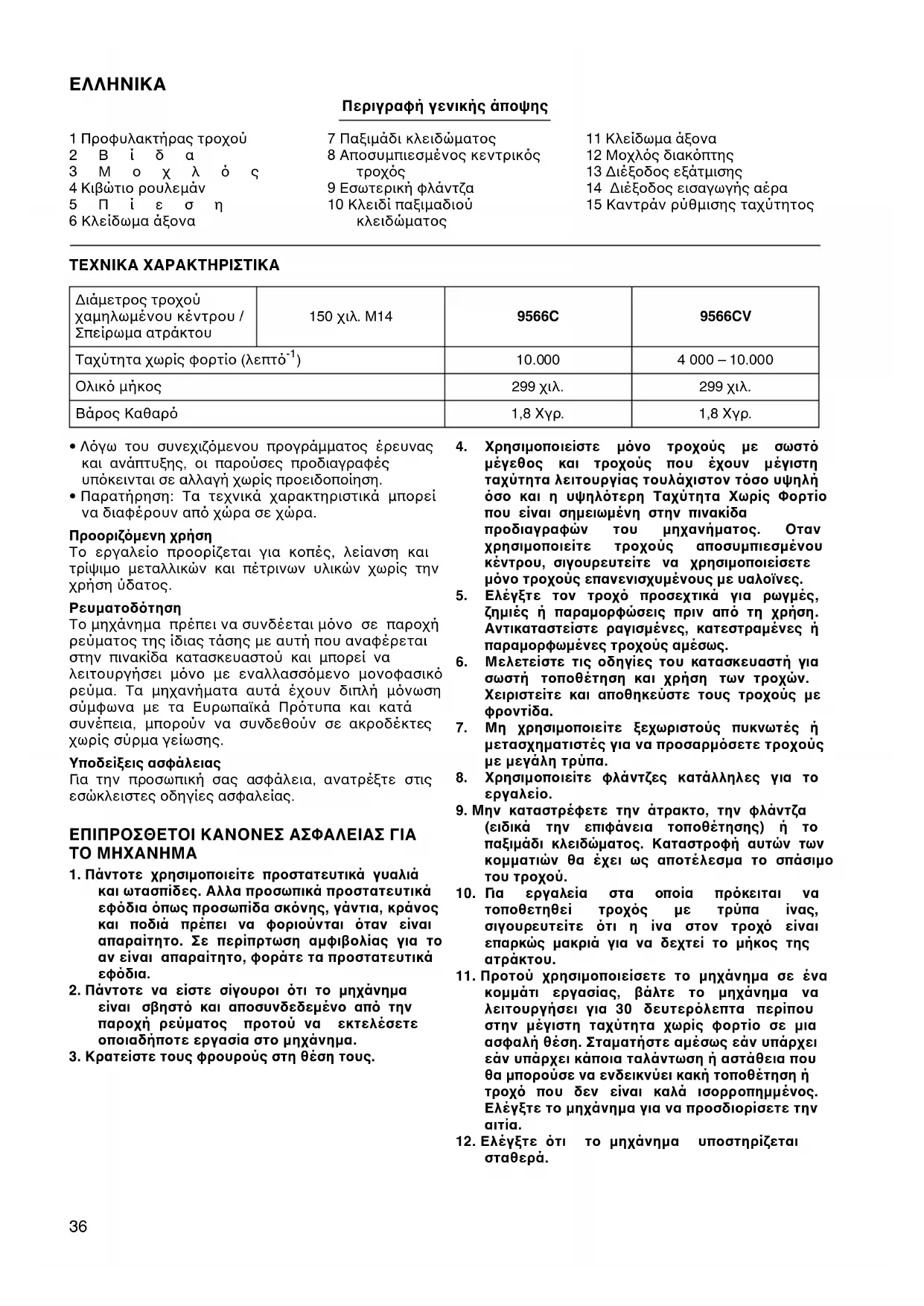

Περιγραφή γενικής άποψης 1 Προφυλακτήρας τροχού 2Βίδα 3Μοχλς 4 Κιβώτιο ρουλεµάν 5Πίεση 6 Κλείδωµα άξονα 7 Παξιµάδι κλειδώµατος 8 Αποσυµπιεσµένος κεντρικς

9 Εσωτερική φλάντζα 10 Κλειδί παξιµαδιού κλειδώµατος 11 Κλείδωµα άξονα 12 Μοχλς διακπτης 13 ∆ιέξοδος εξάτµισης 14 ∆ιέξοδος εισαγωγής αέρα 15 Καντράν ρύθµισης ταχύτητος ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Λγω του συνεχιζµενου προγράµµατος έρευνας και ανάπτυξης, οι παρούσες προδιαγραφές υπκεινται σε αλλαγή χωρίς προειδοποίηση.

• Παρατήρηση: Τα τεχνικά χαρακτηριστικά µπορεί να διαφέρουν απ χώρα σε χώρα. Προοριζµενη χρήση Το εργαλείο προορίζεται για κοπές, λείανση και τρίψιµο µεταλλικών και πέτρινων υλικών χωρίς την χρήση ύδατος. Ρευµατοδτηση Το µηχάνηµα πρέπει να συνδέεται µνο σε παροχή ρεύµατος της ίδιας τάσης µε αυτή που αναφέρεται στην πινακίδα κατασκευαστού και µπορεί να λειτουργήσει µνο µε εναλλασσµενο µονοφασικ ρεύµα. Τα µηχανήµατα αυτά έχουν διπλή µνωση σύµφωνα µε τα Ευρωπαϊκά Πρτυπα και κατά συνέπεια, µπορούν να συνδεθούν σε ακροδέκτες χωρίς σύρµα γείωσης. Υποδείξεις ασφάλειας Για την προσωπική σας ασφάλεια, ανατρέξτε στις εσώκλειστες οδηγίες ασφαλείας. ΕΠΙΠΡΟΣΘΕΤΟΙ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΜΗΧΑΝΗΜΑ

1. Πάντοτε χρησιµοποιείτε προστατευτικά γυαλιά

και ωτασπίδες. Αλλα προσωπικά προστατευτικά εφδια πως προσωπίδα σκνης, γάντια, κράνος και ποδιά πρέπει να φοριούνται ταν είναι απαραίτητο. Σε περίπρτωση αµφιβολίας για το αν είναι απαραίτητο, φοράτε τα προστατευτικά

2. Πάντοτε να είστε σίγουροι τι το µηχάνηµα

είναι σβηστ και αποσυνδεδεµένο απ την παροχή ρεύµατος προτού να εκτελέσετε οποιαδήποτε εργασία στο µηχάνηµα.

3. Κρατείστε τους φρουρούς στη θέση τους.

4. Χρησιµοποιείστε µνο τροχούς µε σωστ

µέγεθος και τροχούς που έχουν µέγιστη ταχύτητα λειτουργίας τουλάχιστον τσο υψηλή σο και η υψηλτερη Ταχύτητα Χωρίς Φορτίο που είναι σηµειωµένη στην πινακίδα προδιαγραφών του µηχανήµατος. Οταν χρησιµοποιείτε τροχούς αποσυµπιεσµένου κέντρου, σιγουρευτείτε να χρησιµοποιείσετε µνο τροχούς επανενισχυµένους µε υαλοϊνες.

5. Ελέγξτε τον τροχ προσεχτικά για ρωγµές,

ζηµιές ή παραµορφώσεις πριν απ τη χρήση. Αντικαταστείστε ραγισµένες, κατεστραµένες ή παραµορφωµένες τροχούς αµέσως.

6. Μελετείστε τις οδηγίες του κατασκευαστή για

σωστή τοποθέτηση και χρήση των τροχών. Χειριστείτε και αποθηκεύστε τους τροχούς µε

7. Μη χρησιµοποιείτε ξεχωριστούς πυκνωτές ή

µετασχηµατιστές για να προσαρµσετε τροχούς µε µεγάλη τρύπα.

8. Χρησιµοποιείτε φλάντζες κατάλληλες για το

9. Μην καταστρέφετε την άτρακτο, την φλάντζα

(ειδικά την επιφάνεια τοποθέτησης) ή το παξιµάδι κλειδώµατος. Καταστροφή αυτών των κοµµατιών θα έχει ως αποτέλεσµα το σπάσιµο του τροχού.

10. Για εργαλεία στα οποία πρκειται να

τοποθετηθεί τροχς µε τρύπα ίνας, σιγουρευτείτε τι η ίνα στον τροχ είναι επαρκώς µακριά για να δεχτεί το µήκος της

11. Προτού χρησιµοποιείσετε το µηχάνηµα σε ένα

κοµµάτι εργασίας, βάλτε το µηχάνηµα να λειτουργήσει για 30 δευτερλεπτα περίπου στην µέγιστη ταχύτητα χωρίς φορτίο σε µια ασφαλή θέση. Σταµατήστε αµέσως εάν υπάρχει εάν υπάρχει κάποια ταλάντωση ή αστάθεια που θα µπορούσε να ενδεικνύει κακή τοποθέτηση ή τροχ που δεν είναι καλά ισορροπηµµένος. Ελέγξτε το µηχάνηµα για να προσδιορίσετε την

12. Ελέγξτε τι το µηχάνηµα υποστηρίζεται

∆ιάµετρος τροχού χαµηλωµένου κέντρου / Σπείρωµα ατράκτου 150 χιλ. M14 9566C 9566CV Ταχύτητα χωρίς φορτίο (λεπτ

) 10.000 4 000 – 10.000 Ολικ µήκος 299 χιλ. 299 χιλ. Βάρος Καθαρ 1,8 Χγρ. 1,8 Χγρ.37

13. Κρατάτε το µηχάνηµα σταθερά.

14. Κρατείστε τα χέρια σας µακριά απ τα

15. Σιγουρευτείτε τι ο τροχς δεν είναι σε επαφή

µε το κοµµάτι εργασίας προτού ανάψετε τον

16. Χρησιµοποιείστε την καθορισµένη επιφάνεια

του τροχού για τρχισµα.

17. Μη χρησιµοποιείτε τροχούς κοπής για πλευρικ

18. Cταν λειαίνετε µεταλλικές επιφάνειες,

προσέχετε τις σπίθες που πετάγονται. Κρατείτε το µηχάνηµα κατά τέτοιο τρπο ώστε οι σπίθες να πεταγονται µακριά απ εσάς, απ άλλα πρσωπα ή απ εύφλεκτα υλικά.

19. Προσέξτε τι ο τροχς συνεχίζει να

περιστρέφεται ακµη και αφού το µηχάνηµα έχει σβήσει.

20. Μην αγγίζετε το κοµµάτι εργασίας αµέσως µετά

τη λειτουργία. Ισως είναι πολύ ζεστ και κάψει το δέρµα σας.

21. Τοποθετείστε το µηχάνηµα έτσι ώστε το

καλώδιο να βρίσκεται πίσω απ το µηχάνηµα κατά τη διάρκεια της λειτουργίας.

22. Εάν το µέρος εργασίας είναι πολύ ζεστ και

υγρ, ή υπάρχει πολύ αγώγιµη σκνη, χρησιµοποιείστε ένα θραύστη βραχυκυκλώµατος (30 µΑ) για να είστε σίγουροι για ασφαλή λειτουργία.

23. Μη χρησιµοποιείτε το µηχάνηµα σε κανένα

υλικ που περιέχει άσβεστο.

24. Μη χρησιµοποιείτε νερ ή λιπαντικ τρχισης.

25. Σιγουρεύεστε τι τα ανοίγµατα εξαερισµού

είναι καθαρά ταν εργάζεστε υπ συνθήκες σκνης. Εάν γίνει απαραίτητο να καθαρίσετε τη σκνη, πρώτα αποσυνδέστε το εργαλείο απ την παροχή ρεύµατος (µη χρησιµοποιείτε µεταλλικά αντικείµενα) και προσέχετε να µη κάνετε ζηµιά στα εσωτερικά µέρη.

26. Οταν χρησιµοποιείτε τροχ αποκοπής, πάντοτε

εργάζεστε µε το προστατευτικ συλλογής σκνης του τροχού πως απαιτείται απ τους τοπικούς κανονισµούς.

27. Οι δίσκοι κοπής δεν πρέπει να υφίστανται

καµµιά πλευρική πίεση. ΦΥΛΑΞΕΤΕ ΑΥΤΕΣ ΤΙΣ Ο∆ΗΓΙΕΣ. Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ Τοποθέτηση προφυλακτήρα τροχού (Εικ. 1 και 2)

Πάντοτε σιγουρευτείτε τι το µηχάνηµα είναι σβηστ και βγαλµένο απ το ρεύµα πρίν τοποθετήσετε ή αφαιρέσετε τον προφυλακτήρα

Τραβήξτε το µοχλ προς την κατεύθυνση του βέλους αφού χαλαρώσετε τη βίδα. Εγκαταστείστε τον προφυλακτήρα πάνω στο κιβώτιο του ρουλεµάν ρυθµίζοντας την εγκοπή του προφυλακτήρα του τροχού στην εσοχή του κιβωτίου του ρουλεµάν. Γυρίστε τo κάλυµµα τoυ τρoχoύ κατά 180 µοίρες. Σφίξτε το µε τη βίδα αφού τραβήξετε το µοχλ σύµφωνα µε την κατεύθυνση του βέλους. Για το σκοπ εργασίας, η ρύθµιση της γωνίας του καλύµµατος του τροχού µπορεί να γίνει µε το

Αποµάκρυνση του προφυλακτήρα του τροχού Ακολουθείστε τη διαδικασία εγκατάστασης κατά την αντίστροφη σειρά για να αποµακρύνετε τον προφυλακτήρα του τροχού. Τοποθέτηση πλάγιας λαβής (βοηθητική λαβή) (Εικ. 3)

Πάντοτε σιγουρευτείτε τι το µηχάνηµα είναι σβηστ και βγαλµένο απ το ρεύµα πρίν τοποθετήσετε ή αφαιρέσετε την πλάγια λαβή. Πάντοτε να εγκαταστείτε την πλευρική λαβή καλά πριν απ την λειτουργία. Η πλευρική λαβή µπορεί να εγκατασταθεί σε οποιαδήποτε πλευρά του µηχανήµατος, οποιαδήποτε είναι βολική και κρατάει το φρουρ σωστά τοποθετηµένο. Πάντοτε να κρατάτε τη λαβή διακπτη του µηχανήµατος και την πλευρική λαβή σφιχτά µε τα δύο χέρια κατά τη διάρκεια της λειτουργίας. Εξάρτηµα κλειδώµατος αξονα (Εικ. 4) Πιέστε το εξάρτηµα κλειδώµατος αξονα για να εµποδίσετε την περιστροφή του αξονίου ταν τοποθετείτε ή αφαιρείτε εξαρτήµατα. ΠΡΟΕΣ∆ΟΠΟΣΗΣΗ: Ποτέ µην ενεργοποιείτε το εξάρτηµα κλειδώµατος αξονα ταν το αξνιο κινείται. Το µηχάνηµα θα πάθει βλάβη. Τοποθέτηση ή αφαίρεση του τροχού πρεσσαριστού κέντρου κέντρου (Εικ. 5 και 6)

Πάντοτε σιγουρεύεστε τι το µηχάνηµα είναι σβηστ και βγαλµένο απ το ρεύµα πριν τοποθετήσετε ή αφαιρέσετε τον τροχ. Βάλτε την εσωτερική φλάντζα στο αξνιο. Εφαρµστε τον τροχ επάνω απ την εσωτερική φλάντζα και βιδώστε το µπουλνι στο αξνιο. Για να σφίξετε το µπουλνι σπρώχτε σταθερά τον ασφαλιστήρα άξονα έτσι ώστε το αξνιο να µη µπορεί να περιστραφει. Μετά χρησιµοποιήστε το κλειδί µπουλονιού και σφίξτε γερά δεξιστροφα. Για αφαίρεση του τροχού, ακολουθείστε την αντίστροφη πορεία. ∆ράση ∆ιακπτη (Εικ. 7)

Πριν απ τη σύνδεση του µηχανήµατος στο ηλεκτρικ ρεύµα, πάντα να ελέγχετε τι ο διακπτης ενεργοποιείται κανονικά και επιστρέφει στην θέση “O (OFF)” (εκτς) ταν αποσυµπιέζεται το πίσω µέρος του µοχλού διακπτη. Για να εκκινήσετε το µηχάνηµα, πιέστε το διακπτη προς τη θέση “I (ON)” (εντς). Για συνεχή λειτουργία, πατήστε το µπροστιν µέρος του µοχλού διακπτη για να τον κλειδώσετε. Για να σταµατήσετε το µηχάνηµα, πατήστε το πίσω µέρος του µοχλού διακπτη, και κατπιν γλιστρήστε τον προς τη θέση “O (OFF)” (εκτς).38 Καντράν ρύθµισης ταχύτητος (Για 9566CV) (Εικ. 8) Η ταχύτητα περιστροφής µπορεί να αλλάξει γυρίζοντας το καντράν ρύθµισης ταχύτητος σε ένα δεδοµένο αριθµ ρύθµισης απ το 1 εώς το 5. Υψηλτερη ταχύτητα επιτυγχάνεται ταν το καντράν γυρισθεί προς την κατεύθυνση του νούµερου 5, και χαµηλτερη ταχύτητα επιτυγχάνεται ταν το καντράvν γυρισθεί προς την κατεύθυνση του νούµερου 1. Αναφερθείτε στον παρακάτω πίνακα για την σχέση µεταξύ της ρύθµισης στο καντράν και της κατά προσέγγιση περιστροφικής ταχύτητος.

• Εάν το εργαλείο λειτουργεί συνέχεια σε χαµηλές ταχύτητες, ο κινητήρας του θα υπερφορτιστεί και θα υπερθερµανθεί.

• Το καντράν ρύθµισης ταχύτητος µπορεί να ρυθµιστεί µεταξύ του 5 και του 1. Μην το πιέζετε να ξεπεράσει το 5 ή το 1, αλλιώς η λειτουργία ρύθµισης της ταχύτητος µπορεί να χαλάσει. Τα µηχανήµατα που είναι εφοδιασµένα µε ηλεκτρονικά συστήµατα είναι εύκολα στο χειρισµ εξαιτίας των ακλουθων χαρακτηριστικών.

• Ελεγχος στραθερής ταχύτητος Ηλεκτρονικς έλεγχος ταχύτητος για την επίτευξη σταθερής ταχύτητος. ∆υναττητα επίτευξης οµαλού τελειώµατος, επειδή η περιστροφική ταχύτητα διατηρείται σταθερή ακµη και υπ συνθήκες φορτίου.

• ∆υναττητα µαλακού ξεκινήµατος Ασφαλές και µαλακ ξεκίνηµα εξαιτίας µειωµένου σοκ εκκίνησης.

• Προστασία υπερφρτωσης Οταν το µηχάνηµα πρκειται να χρησιµοποιηθεί πέρα απ το επιτρεπτ φορτίο, θα σταµατήσει αυτµατα για να προστατευθεί ο κινητήρας. Οταν το φορτίο επανέλθει στο επιτρεπτ φορτίο ξανά, το µηχάνηµα θα ξεκινήσει αυτµατα. Λειτουργία (Εικ. 9) ΠΡΟΕΣ∆ΟΠΟΣΗΣΗ: Μετά τη χρήση, πάντα σβήστε το µηχάνηµα και περιµένετε µέχρι ο τροχς να σταµατήσει εντελώς προτού αφήσετε το µηχάνηµα κάτω. Κρατάτε το µηχάνηµα σταθερά µε τα δύο χέρια. Ανάψτε το µηχάνηµα και εφαρµστε τον τροχ ή το δίσκο στο αντικείµενο εργασίας. Γενικά, καρατάτε την άκρη του τροχού ή του δίσκου σε µια γωνία 15° – 30° µε το αντικείµενο εργασίας. Κατά τη περίοδο προσαρµογής ενς νέου τροχού, µη λειτουργείτε τον λειαντήρα κατά τη διεύθυνση Β γιατί θα κψει το αντικείµενο εργασίας. Αφού η άκρη του τροχού έχει στρογγυλευθεί απ τη χρήση ο τροχς µπορεί να χρησιµοποιηθεί και στιν δύο διευθύνσεις Α και Β. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Ποτέ µη ζορίζετε το µηχάνηµα. Το βάρος του µηχανήµατος εξασκεί επαρκή πίεση. Ζρισµα και υπερβολική πίεση µπορεί να προκαλέσει επικύνδινη ζηµιά στον τροχ.

• Συνεχιζµενη χρήση ενς φθαρµένου τροχού µπορεί να έχει σαν αποτέλεσµα έκρηξη του τροχού και σοβαρ προσωπικ τραυµατισµ.

Πριν την εκτέλεση εργασιών µε τη µηχανή σβήνοµε πάντα τη µηχανή και βγάζοµε τη πρίζα. Επισκευή και συντήρηση (Εικ. 10) Το µηχάνηµα και τα ανοίγµατα εξαερισµού για δροσερ αέρα θα πρέπει πάντα να διατηρούνται καθαρά. Οταν ξένα αντικείµενα βουλώνουν τέτοια κοµµάτια, πρέπει να καθαρίζονται. Για τη διασφάλιση της σιγουριάς και αξιοπιστίας των προϊντων µας πρέπει οι επισκευές, εργασίες συντήρησης ή ρυθµίσεις να εκτελούνται απ εξουσιοδοτηµένα εργαστήρια σέρβις πελατών

∆ΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ ∆ηλώνουµε υπ την µοναδική µας ευθύνη τι αυτς ο

Θρυβος και κραδασµς Η τυπική Α-µετρούµενη ηχητική πίεση είναι 85 dB (A). Η ένταση ήχου υπο συνθήκες εργασίας µπορεί να µπερβεί τα 85 dB (A). – Φοράτε ωτοασπίδες. – Η τυπική αξία της µετρούµενης ρίζας του µέσου τετραγώνου της επιτάχυνσης είναι 5,0 m/s
