GEBRUIKSAANWIJZING 9566C MAKITA

Voor dit gereedschap worden de volgende symbolen gebruikt. Zorg ervoor dat u de betekenis van deze symbolen begrijpt alvorens het gereedschap te gebruiken.

Símbolos

Wear safety glasses.
□ Porter des lunettes de protection.
Schutzbrille tragen.
Indossare occhiali di protezione.
Draag een veiligheidsbril.
Póngase gafas de seguridad.

Utilize oculos de segurarca.
Bae sikkerhedsbriller.
Bär skyddsglasogon.
Bruk vernebriller
Käytä suojalaseja
ΦoPεOτε yuaia αφαλεiaq.

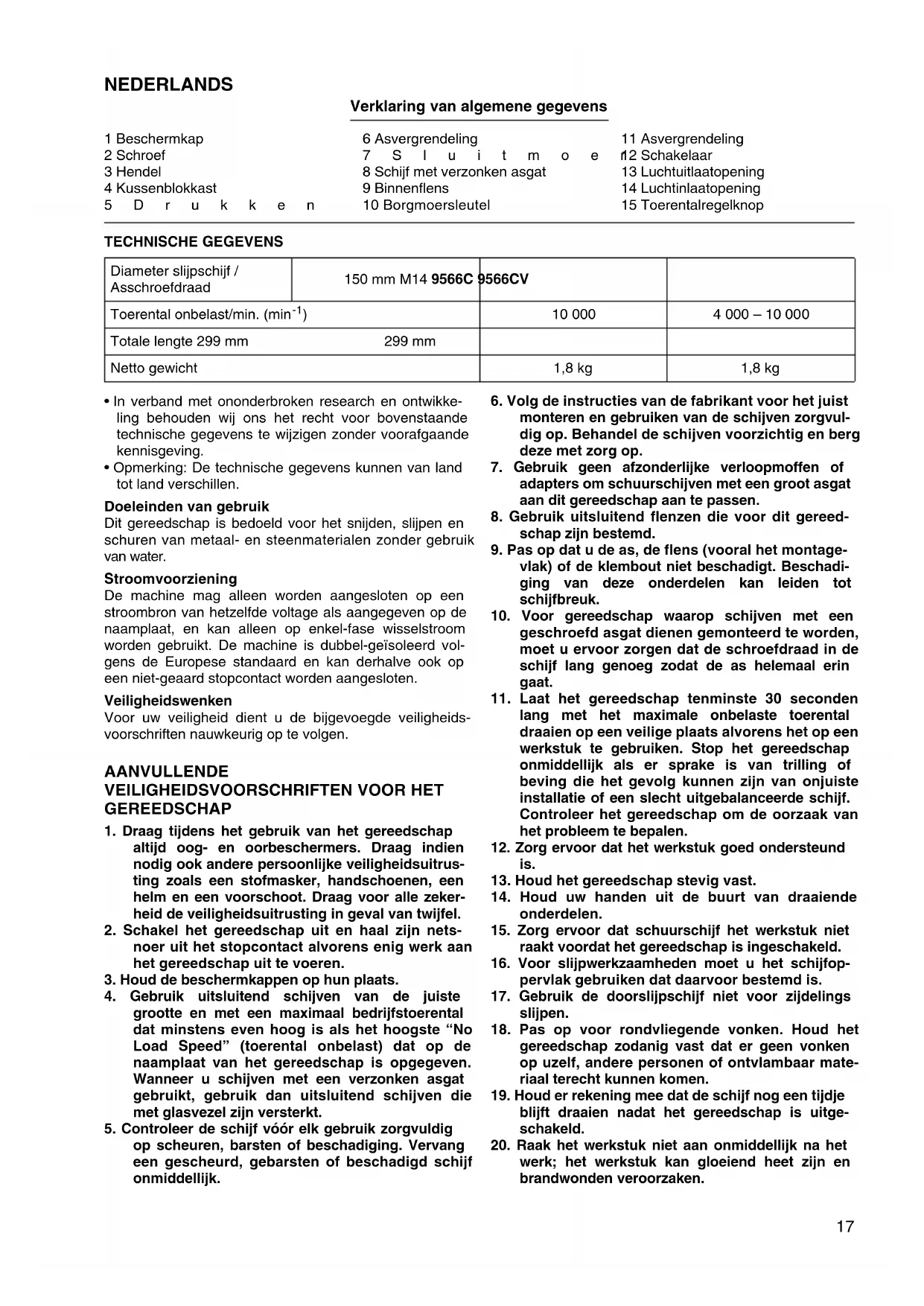

Verklaring van algemene gegevens

1 Beschermkap
2 Schroef
3 Hendel
4 Kussenblokkast
5 D r u k k e n

6 Asvergrendeling
7 S I u i t m o e
8 Schijf met verzonken asgat
9 Binnenflens
10 Borgmoersleutel

11 Asvergrendeling
12 Schakelaar
13 Luchtuitlaatopeninging
14 Luchtinlaatopeninging
15 Toerentalregelknop

TECHNISCHE GEGEVENS

Diameter slijpschijf / Asschoefdraad	150 mm M14 9566C	9566CV
Toerental onbelast/min. (min-1)		10 000	4 000 – 10 000
Totale lenghte 299 mm	299 mm
Netto gewicht		1,8 kg	1,8 kg

• In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigelen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens können van land tot land verschillen.

Doeleinden van gebruik

Dit gereedschap is bedoeld voor het snijden, slijpen en schuren van metaal- en steenmaterialen zonder gebruik van water.

Stroomvoorziening

De machine mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. De machine is dubbel-geisoleerd volgens de Europese standard en kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Veiligheidswenken

Voor uweiligheid dient u de bijgevoegde veiligheidsvoorschriften nauwkeurig op te volgen.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN VOOR HET GEREEDSCHAP

1. Draagijdens het gebruik van het gereedschap altijd oog- en oorbeschemmers. Draag indien nodig ook andere persoonlijke veriligeidsuitrusting zoals een stofmasker, handschoenen, een helm en een voorschoot. Draag voor alle zekerheid de veriligeidsuitrusting in geval van twijfel.
2. Schakel het gereedschap uit en haal+zijn netsnoer uit het stopcontact alvorens enig werk aan het gereedschap uit te voeren.
3. Houd de beschermkappen op hun plaats.
4. Gebruik uitsluitend schijven van de juiste groorte en met een maximaal bedrijfstoerental dat minstens even hoop is als het hoogste "No Load Speed" (toerental onbelast) dat op de naamplaat van het gereedschap is opgegeven. Wanner u schijven met een verzonken asgat gebruikt, Gebruik dan uitsluitend schijven die met glasvezel zich versterkt.

5. Controller de schijf voor elk gebruik zorgvuldig op scheuren, barsten of beschadiging. Vervang een gescheurd, gebarsten of beschadigd schijf onmiddelijk.

6. Volg de instructies van de fabrikant voor het juist monteren en gebruiken van de schijven zorgvuldig op. Behandel de schijven voorzichtig in berg deze met zorg op.

7. Gebruik geen afzonderlijke verloopmoffen of adapters om schuurschijven met een groot asgat aan dit gereedschap aan te passen.
8. Gebruik uitsluitend flenzen die voor dit gereedschap zich bestemd.
9. Pas op dat u de as, de flens (vooral het montagevlak) of de klembout Niet beschadigt. Beschadiging van deze onderdelen kan leiden tot schijfbreuk.
10. Voor gereedschap waarop schijven met een geschroefd asgat dieren gemonteerd te worden, moet u ervoor zorgen dat de schroefdraad in de schijf lang genoeg zodate de as helemaal erin gaat.
11. Laat het gereedschap tenminste 30 seconden lang met het maximale onbelaste torental draaien op een veilige plaat als vorens het op een werkstuk te gebruiken. Stop het gereedschap onmiddelijk als er spreke is van trilling of beving die het gevolg+kennen zijn van onjuiste installmentie of een slecht uitgebalanceerde schijf. Controller het gereedschap om de oorzaak van het probleem te bepalen.
12. Zorg ervoor dat het werkstuk goed ondersteund is.
13. Houd het gereedschap stevig vast.
14. Houd uw handen uit de buurt van draaiende onderdelen.
15. Zorg ervoor dat schuurschijf het werkstuk Niet raakt voordat het gereedschap is ingeschakeld.
16. Voor lijpwerkzaamheden moet u het schijfoppervlak gebruiken dat waarvoor bestemd is.
17. Gebruik de doorslijpschijf Niet voor zijdelings slijpen.
18. Pas op voor rondvliegende vonden. Houd het gereedschap zodenig vast dat er geen vonden op uzelf, andere Personen of ontvlambaar materiaalterecht+kennen.
19. Houd er rekening mee dat de schijf nog eenijdje blijft draaien nadat het gereedschap is uitgeschakeld.

20. Raak het werkstuk Niet aan onmiddelijk na het werk; het werkstuk kan gloeiend heetijken en brandwonden veroorzaken.

21. Plaats het gereedschap zodanig dat+zijn netsnoerijdens het gebruik altijdchter het gereedschap blijft.

22. Indien de werkplaats uiterst warm en vochtig is, of erg verontreinigd is door geleidend stof, gebruik dan een stroomonderbreker (30 mA) om de veilighheid van de gebruiker te verzekeren.
23. Gebruik het gereedschap nicht op materialen die asbest bevatten.
24. Gebruik geen water of slijpolie.
25. Zorg dat de ventilatieopengen Niet geblokkeerd zich wonneur u in stoffige omgevingen werkt. Indien stof verwijderd moet worden, trek dan eerst de stekker uit het stopcontact (gebruik nicht-metalen voorwerpen) en let op dat u geen interne onderdelen van het gereedschap beschadigt.
26. Wanner u een afkortschijf gebruikt, moet u alkijd de stofvangkap gebruiken die door deplaatselijke voorschriften worden vereist.
27. Snijschijven mogen Niet aan laterale druk worden blootgesteld.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

Monteren van de beschemmkap (Fig. 1 en 2)

Belangrijk:

Zorg er altijd voor dat de machine is uitgeschakeld en de aansluiting op het stopcontact is verbroken, alvorens de beschermkap te installereren of te verwijderen.

Maak de schroef los en trek de hendel in de richting van het pijltje.

Monteer de beschemkap op de kussenblokkast zodanig dat het bolle gedeelte van de beschemkap past in het holle gedeelte van de kussenblokkast. Draai de beschemkap 180 graden rechtsom. Trek de hendel in de richting van het pijtje enzet dan de beschemkap vast door middel van de schroef. U kurz de hoek van de beschemkap met de hendel in de gewenste positie zieten om gemakkelijk ter konnen werken.

Verwijderen van de beschemkap

Om de beschemkap te verwijderen, volgt u de procedure voor het monteren in omgekeerde volgorde.

Monteren van de zijhandgreep (hulphandgreep) (Fig. 3)

Belangrijk:

Zorg er aktijd voor dat de machine is uitgeschakeld en de aansluiting op het stopcontact is verbroken, alvorens de zichhandgreep te installereren of te verwijderen.

Monteer de zijhandgreep algijd vast op het gereedschap voordat u met het slijpen begint. De zijhandgreep kan aan.beide kanten van het gereedschap worden bevestig; kies de positie die voor u het gemakkelijkst is en die de beschemkap op de juisteplaats houdt. Houdijdens het slijpen de schakelaarhandgreep en de zijhandgreep algijd stevig vast met beiden handen.

Asvergrendeling (Fig. 4)

Wanneru accessoires installeert of verwijdert, moet u de asvergrendeling indrukken om te voorkomen dat de as kan draaien.

LET OP:

Druk de asvergrendeling nooit in verwijl de as nog draait. Hierdoor kan de machine beschadigd raken.

Installeren en verwijderen van de afbraamschijf (Fig. 5 en 6)

Belangrijk:

Zorg er alttijd voor dat het apparaat uitgeschakeld is en de aansluiting op de voedingsbron verbroken is, alvorens de afbraamschijf te installereren of te verwijderen.

Monteer de binnenflens op de as. Plaats de schijf over de binnenflens en bevestig het geheel stevig door de sluitmoer op de as vast te draaien.

Voor het vastzetten van de sluitmoer, dient u stevig op de asvergrendeling te drukken zodat de as Niet rond kan draaien enervoigens met een nokkensleutel de sluitmoer stevig maar rechts vast te draaien.

Om de schijf te verwijderen dient u in omgekeerde volgorde van installmentie te werk te gaan.

Werking van de schakelaar (Fig. 7)

LET OP:

Alvorens het gereedschap op een stopcontact aan te sluiten, moet u altijd controleren of de schakelaar behoorlijk werkct enaar de "O (OFF)" positie terugkeert wanner u het achechterste gedeelte van de schakelaar neerdrukt.

Schuif de schakelaar maar de "I (ON)" positie om het gereedschap te starten. Voor doorlopende werkung, drukt u het voorste gedeelte van de schakelaar in om hem te vergrendelen. Om het gereedschap te stoppen, drukt u op hetijkenste gedeelte van de schakelaar en dan schuift u de schakelaar maar de "O (OFF)" positie.

Toerentalregelknop (Voor 9566CV) (Fig. 8)

U kurz de draaisnelheid veranderen door de toerentalregelknop te draaien en in te stellen op een cijfer van 1 tot 5.

De slelheid verhoogt wanner u de draaiknop in de richting van het cijfer 5 draait. De slelheid verlaagt wanner u deze in de richting van het cijfer 1 draait.

Zie de onderstaande tabel voor de verhoudingussen de cijfers op de draaiknop en de approximatieve draaisnelheid.

Cijfer min	-1 (RPM)
1	4
2	5
3	6
4	8
5 10 000

LET OP:

• Indien het gereedschap doorlopend bij lage snelheid worden gebruikt, zal de motor overbelast en oververhit worden.
• De toerentalregelknop kan nicht verder dan 5 en nicht verder terug dan 1 worden gedraaid. Forceer de draaiknop Niet voorbij 5 of 1, aangezien de toerentalregeling dan nicht meer juist zal werkken.

Gereedschappen die voorzien zijn van een elektronische functie zich gemakkelijk te bedieren dank zij de volgende kenmerken.

• Handhaving van een constant toerental Gereedschappen die voorzien zijn van een elektronische functie zich gemakkelijk te bedieren dank zij de volgende kenmerken.
• Elektronische toerentalregeling verzekert een constant toerental.

U kurz fijn afwerken, aangezien de draaisnelheid tijdens belast draaien constant gelijk worden gezchoolden.
Zachte start De aanloopschok worden onderdrukt zodat u veilig kurz werken en zacht kurz starten.

• Beveiliging gegen overbelasting
  Wanneer de toelaatbare belasting van het gereed-schap worden overschreden, stopt het gereedschap automatisch om de motor en de schijf te beschermen. Zodra de belasting tot het toelaatbare niveau is gedaald, kan het gereedschap wee automatisch worden gestart.

Bediening (Fig. 9)

LET OP:

Schakel na het gebruik de machine allijd uit en wacht totdat de schijf volledig tot stilstand is gekomen, alvorens de machine neer te zetten.

Houd het gereedschap met beiden handen stevig vast. Schakel het apparaat in en brengervolgens de schijf op het werkstuk. In het algemeen dient u de rand van de schijf in een hoek van 15^ - 30^ ten opzichte van het werkstkopppervlakte honden.

Bij gebruik van een neue schijf dient u deze nicht in de richting van B te gebruiken, aangezien deze hierdoor in het werkstuk kan snijden. Wanner de rand van de schijf door gebruik rond geworden is, kut u de schijf zowel in de A als de Brichting gebruiken.

WAARSCHUWING:

• U dient nooit kracht op het apparaat uit te oefenen. Het eigien gewicht van de machine levert voldoende druk op. Krachtzetten en overmatig druk kan resulteren in het breken van de schijf, hetgeen gevaarlijk is.
• Continu gebruik van een versleten schijf kan er oorzaak van zichn dat de schijf explodeert met ernstig persoonlijk letsel als gevolg.

ONDERHOUD

LET OP:

Zorg er.altijd voor dat de machine is uitgeschakeld en de stekkeruit het stopcontactis verwijderd alvorens onderhoud aan de machine uittevoeren.

Reparatie en onderhoud (Fig. 10)

Houd het gereedschap en zijn luchtkoeloppeningen algijd schoon. Zorg ervoor dat deze oppeningen Niet door verontreinigingen verstocht raken.

Opdat de machine veilig en betrouwbaar blijft, dienen alle reparations, onderhoud of afstellen te worden uitgevoerd bij een erkend Makita service centrum.

Wij verklaren hierbij uitsluitend op eigengerichted dat dit produit voldoet aan de volgende normen of genormaliserde documenten,

HD400, EN50144, EN55014, EN61000

in overeenstemming met de richtlijnen van de Raad 73/23/EEC, 89/336/EEC en 98/37/EC.

ESPANOL

Het typische A-gewogen geluidsdrukniveau is 85 dB (A).

Tijdens het werkken kan het geluidsniveau 85dB (A) overschrijden.

Draag oorbeschemers.

De typische gewogen effectieve versnellingswaarde is 5,0m / s^2

ESPNOL

Ruido y vibración
