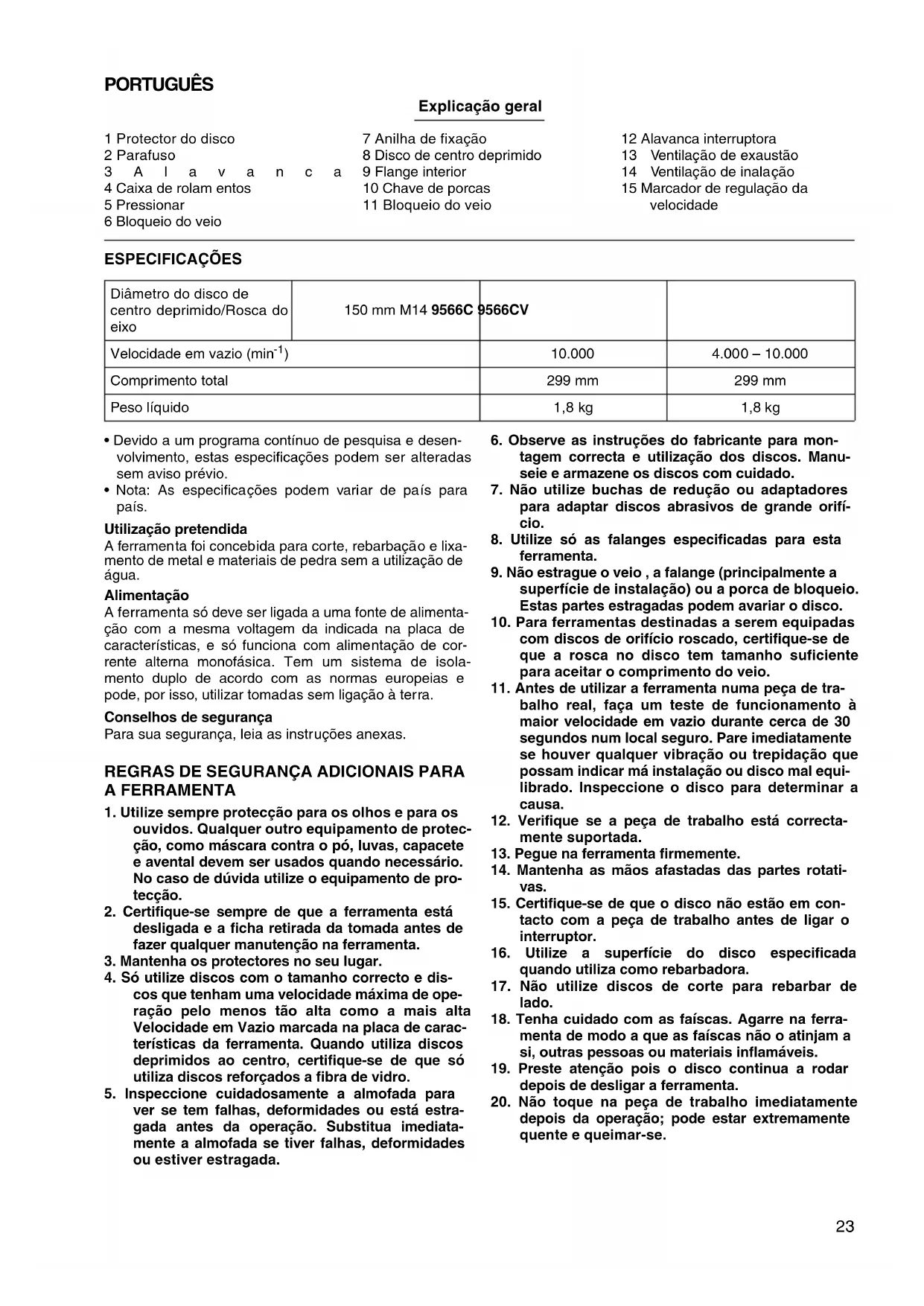

MANUAL DE UTILIZADOR 9566C MAKITA

O segunte minha os sinaculos realizados para a ferramenta. Certifique-se de que compreende o seu significado antes dautilização.

Symboler

INSTRUCCIONES PARA EL FUNCIONAMENTO

14 Ventilação de inaláçao

15 Marcador de regulação da velocidade

ESPECIFICAÇÉS

Diàmetro do disco de centro deprimido/Rosca do eixo	150 mm M14 9566C	9566CV
Velocidade em vazio (min-1)		10.000	4.000 - 10.000
Comprimento total		299 mm	299 mm
Peso líquido		1,8 kg	1,8 kg

• Devido a um programa continuo de pesquisa e desenvolvimento, estas espécificações podem ser alteradas sem avisao previo.
• Nota: As espécificações podem variar de País para País.

Utilização pretendida

A ferramenta foi Concebida para corte, rebarbaço e lixamento de metal e materiais de pedra sem a utilização deágua.

Alimentação

A ferramenta s o deve ser ligada a uma fonte de alimentacao com a mesma voltagem da indicaça na placac decharacteristicas, e so funcaoa com alimentacao de corrente alterna monofasia. Tem umsystema de isolamento duplo de acordo com as normas europeias e pode, por isso,utilizar tomas sem ligaao a terra.

Conselhos de seguranca

Para sua segurarca, leia as instruções anexas.

REGRAS DE SEGURANÇA ADICIONAIS PARA A FERRAMENTA

1. Utilize sempre proteção para os olhos e para os ouvidos. Qualquer及其他 equipamento de proteção, como mascaça contra o po, luvas, capacete e avental devem ser usados quando necessário. No caso de duvida utilize o equipamento de proteção.
2. Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de fazer qualquer manutenção na ferramenta.
3. Mantenha os protectores no seu lugar.
4. So utilize discos com o tamanho correto e discos que tenham uma velocidade maior de operacao pelo menos Tao alta como a mais alta Velocidade em Vazio marcada na placar de caracteristicas da ferramenta. Quando utilizes discos deprimidos ao centro, certificque-se de que so utilize discos reforcados a fibra de vidro.

5. Inspeccione cuidadosamente aomalofada para ver se tem falhas, deformidades ou está estragada antes da operationo.Substitua imeditamente aomalofada se tiver falhas, deformidades ou estiver estragada.

6. Observe as instruções do fabricante para montagem correcta e'utilização dos discos. Manusse i e armazene os discos com cuidado.

7. Não utilizebuchas de reducao ou adaptadores para adaptations discos abrasivos de grande orificio.
8. Utilize so as falanges especialidas para esta ferramenta.
9. Não estrague o veio, a falange (principalmente a superficie de instalacao) ou a porca de bloqueio. Estas partes estragadas podem avariar o disco.
10. Para ferramentas destinadas a serem equipadas com discos de orificio roscado, certifique-se de que a rosca no disco tem tamanho suficiente para aceitar o comprimento do veio.
11. Antes de utilizes a ferramenta numa peça de trabalho real, faça um teste de funciona à maior velocidade em vazio duranteerca de 30 segundos num local seguro. Pare imeditamente se houver qualquer vibração ou trepidação que possam indicar ma instalação ou disco mal equilibrado. Inspeccione o disco para determinar a causa.
12. Verifique se a pena de trabalho está correctamente suportada.
13. Pegue na ferramenta firmamente.
14. Mantenha as mês afastadas das partes rotativas.
15. Certifique-se de que o disco não está em contacto com a coisa de trabalho antes de ligar o interruptor.
16. Utilize a superficie do disco especialcada quando utilizes como rebarbadora.
17. Não utilize discos de corte para rebarbar de lado.
18. Tenha cuidado com as faíscas. Agarre na ferramenta de modo a que as faíscas não o atinjam a si, outras pessoas ou materiais inflamáveis.
19. Preste atenção pois o disco continua a rodar antes de deslagar a ferramenta.

20. Não toque na peça de trabalho imeditamente antes da operação; pode estar extremamente quente e queimar-se.

21. Posicao a ferramenta de modo a que o fio de alimentacao fique sempre atras da maquina durante a operacao.

22. Se o local de trabalho for extremamente quando e humido, ou muito poluindo por po conductor, utilize um disjuntor de 30mA para assegurar uma的操作ação segura.
23. Não utilize a ferramenta em qualquer material que conta naasbestos.
24. Não utilizeágua ou lubricidente para rebarbar.
25. Certifique-se de que os orificios de ventilacao está desimpedidos quando工作的a com condicaoes poeirentas. Se necessitar de tirar poeira, primeiro deslige a ferramenta da corrente (utilize objects nao metalicos) e evite danificar as partes internas.
26. Quando utilizes disco de corte, travaile sempre com o protector do colector de pó do disco comorequiredo pelasregulaçõesdomesticas.
27. Os discos de corte não devem ser sujeitos a qualquer pressao lateral.

GUARDE ESTAS INSTRUÇÉS.

INSTRUÇÉS DE FUNCIONAMENTO

Instalacao do protector do disco (Fig. 1 e 2)

Important:

Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da.tomada antes de colocar ou retirar o protector do disco.

Empurre a alavanca na direcção da seta(before de soltar o parafuso.

Instale o protector do disco na caixa de rolamentos ajustando a parte convexa do protector do disco com a parte cincava da caixa de rolamentos. Rode 180 graus o protector do disco. Aperte-o com o parafuso(before de empurrar a alavanca na direcção da seta. Consoante o trabalho, o ângulo do protector do disco pode ser regulado com a alavanca.

Retirar o protector do disco

Execute inversamente o procedimento de instalação parakatrar oprotectordo disco.

Instalacao do punho lateral (pega auxiliar) (Fig. 3)

Important:

Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de colocar ou退市 o punho lateral.

Instale sempre seguramente o punho lateral na ferramenta antes da operacao. O punho lateral pode ser instalado em qualquer dos lados da ferramenta, o que for mais conveniente e mantenha o protector posicaoado correctamente. Pegue sempre firmamente na pega interruptora e no punho lateral com as两大icos durante a operacao.

Bloqueio do veio (Fig. 4)

Pressione o bloqueio do veio para fazer a rotação do eixo quando coloca ou retira acessórios.

PRECAUÇA:

Nunca accione o bloqueio do veio quando o veio está em movimento. Pode estragar a ferramenta.

Instalacao e extracao do disco de centro deprimido (Fig. 5 e 6)

Important:

Certifique-se sempre de que a ferramenta está desligada e com a ficha retirada da tomada antes de instalar ou extrair o disco.

Coloque a anilha centradora no veio. Adapte o disco e enrosque a anilha de fixação.

Para aperture a anilha de fixacao, pressione com firmeza o botao de bloqueio (para impedir qualquer movimento do veio) e utilize uma chave de pinos adequada, apertando para a direita. Parautar o disco siga os procedimentos para a instalação mas em sentido inverso.

Acção do interruptor (Fig. 7)

PRECAUÇA:

Antes de ligar a ferramenta à corrente, verifie que o gatilho funciona correctamente e volta para a posicao "O (OFF)" quando pressiona a parte traseira da alavanca interruptora.

Para,iniciar a ferramenta,deslize a alavanca interruptora na direcção da posicao "I (ON)".Para operacao continua, pressione a parte da fronte da alavanca interruptora para a bloquear. Para parar a ferramenta, pressione a parte traseira da alavanca interruptora e em seguida deslize-a para a posicao "O(OFF)".

Marcador de regulacao da velocidade (Para 9566CV) (Fig.8)

A velocidade de rotação pode ser alterada rodando o marcador de regulação de velocidade para dado número de ajuste de 1 a 5.

Obtém maior velocidade quando o marcador está voltado para a direção do número 5. Obtém velocidade inferior quando está voltado para a direção do número 1.

Refira-se àanela abaixo para a relaçao entre o número do ajuste no marcador e a velocidade aproximada da rotação.

Número min	-1 (R.P.M.)
1	4
2	5
3	6
4	8
5	10.000

PRECAUÇA:

• Se a ferramenta funciona continuamente a baixa velocidade, o motor ficará sobrecarregado e quente.
• O marcador de regulacao de velocidade so pode ser rodado ate ao 5 e ate ao 1. Não force para passar o 5 ou o 1 quando pode estrugar a funcao de regulacao da velocidade.

As ferramentas equipadas com funcão electrónica são fáceis de utilizes devido às seguides caractéristicas.

• Controlo da velocidade constante

• Controlo electrónico da velocidade para obter velocidade constante. É possivel obter abanimentos perfectos quando a velocidade de rotação é mantida constante mesmo sob condição de energia.

• Characterística de inicia suave

Segurarça e início suave devido à supressão doCHOque inicial.

• Protector de sobrecarga

• Quando utilizes a ferramenta com cargo superior à admissível, parará automaticamente para proteger o motor e o disco. quando a cargo volta outra vez para uma valor admissível pode automaticamente ligar a ferramenta.

Funcionamento (Fig. 9)

PRECAUÇA:

Depois da operacao, deslige a ferramenta e espere que o disco esteja completeness parado antes de por a ferramenta de lado.

Segure bem a ferramenta com as两大os. Ligue-a e cologne o disco sobre a superficie de trabalho.

Como regra geral mantenha o bordo do disco num ángulo de 15^ - 30^ em relaçao à superficie de trabalho. Durante o periodo de functiomento inicial com um disco novo não movimento a rebarbadora na direcção B (ver figura), poised danificará a superficie de trabalho. quando o bordo do disco estiver arredondado, poderamovimentá-lo nas direcções A e B.

AVISO:

• Nunca deverá ser necessário forçar a ferramenta, quando o seu peso produz a pressão adequada. Se forçar ou aplicar uma pressão excessiva na ferramenta pode fazer sérios danos no disco.

• A'utilização continua de um disco gasto pode originar a fragmentação do mesmo e danos pessoas graves.

MANUTENÇA O

PRECAUÇA:

Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de efetuar qualquer inspecção e manutençao.

Reparacao e manutencao (Fig. 10)

A ferramenta e os orificios de ventilacao para ar frio devem estar sempre limpos. quando particulas estranhas bloqueiam estas partes, devem ser retiradas.

Para salvaguardar a segurar e a fiabilitadde do produto, as reparacoes, manutenao e afinações deverao ser sempre efectuadas por um Centro de Assistencia Oficial MAKITA.

DECLARação DE CONFORMÍDADE DA CE

Declaramos sob inteira responsabilitadque este produits obedece as segunte normas ou documents normalizados,

HD400, EN50144, EN55014, EN61000

O nível normal de pressão sonora A é 85 dB (A).

O nivel de ruido durante o trabalho pode exceder 85 dB (A).

• Utilize protectores para os ouvidos -

O valor medio da acceleracao 5,0 m/s².
