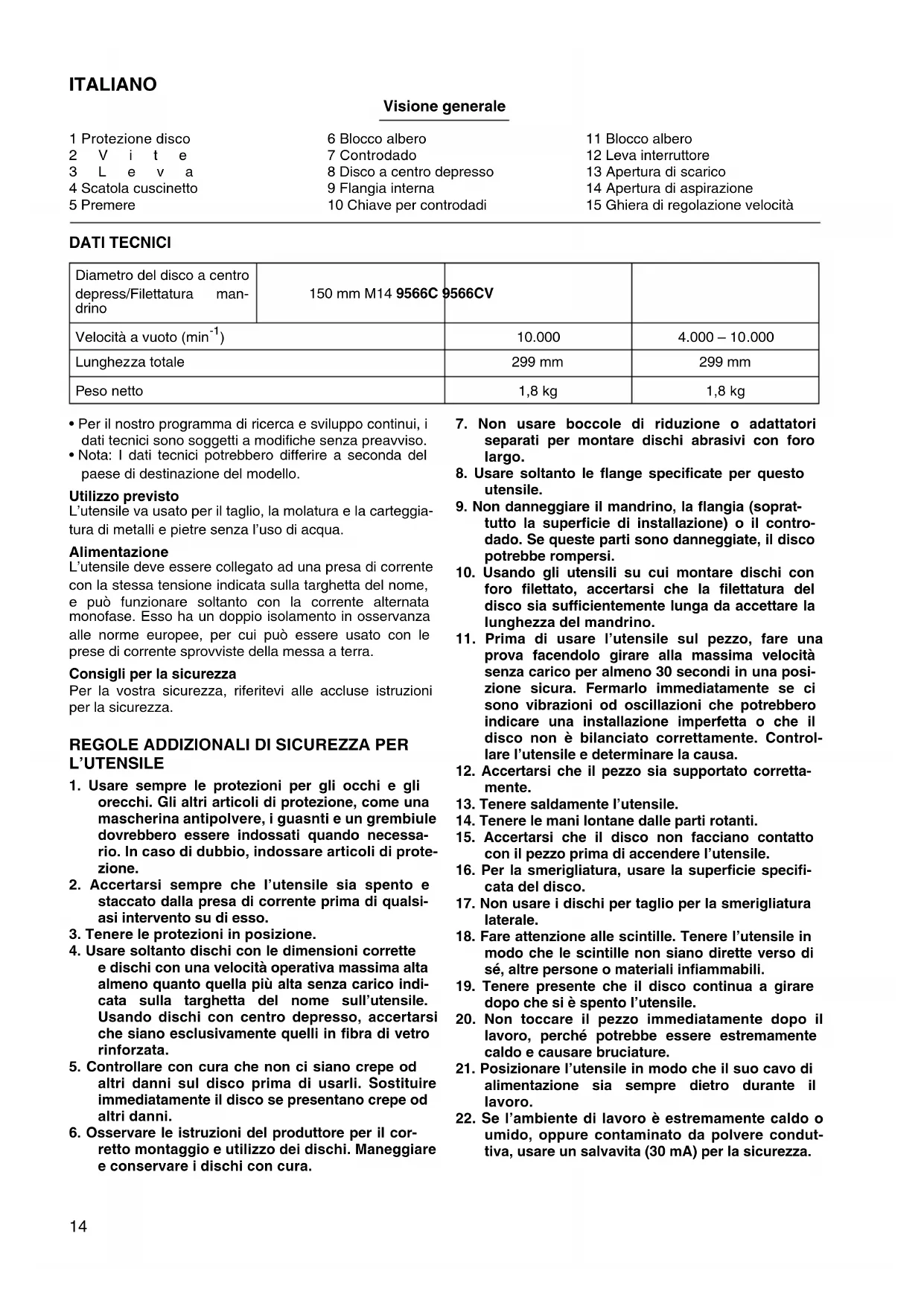

ITALIANO Visione generale 1 Protezione disco 2Vite 3Leva 4 Scatola cuscinetto 5 Premere 6 Blocco albero 7 Controdado 8 Disco a centro depresso 9 Flangia interna 10 Chiave per controdadi 11 Blocco albero 12 Leva interruttore 13 Apertura di scarico 14 Apertura di aspirazione 15 Ghiera di regolazione velocità DATI TECNICI

• Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza preavviso.

• Nota: I dati tecnici potrebbero differire a seconda del paese di destinazione del modello. Utilizzo previsto L’utensile va usato per il taglio, la molatura e la carteggia- tura di metalli e pietre senza l’uso di acqua. Alimentazione L’utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e può funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui può essere usato con le prese di corrente sprovviste della messa a terra. Consigli per la sicurezza Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

REGOLE ADDIZIONALI DI SICUREZZA PER

1. Usare sempre le protezioni per gli occhi e gli

orecchi. Gli altri articoli di protezione, come una mascherina antipolvere, i guasnti e un grembiule dovrebbero essere indossati quando necessa- rio. In caso di dubbio, indossare articoli di prote- zione.

2. Accertarsi sempre che l’utensile sia spento e

staccato dalla presa di corrente prima di qualsi- asi intervento su di esso.

3. Tenere le protezioni in posizione.

4. Usare soltanto dischi con le dimensioni corrette

e dischi con una velocità operativa massima alta almeno quanto quella più alta senza carico indi- cata sulla targhetta del nome sull’utensile. Usando dischi con centro depresso, accertarsi che siano esclusivamente quelli in fibra di vetro rinforzata.

5. Controllare con cura che non ci siano crepe od

altri danni sul disco prima di usarli. Sostituire immediatamente il disco se presentano crepe od altri danni.

6. Osservare le istruzioni del produttore per il cor-

retto montaggio e utilizzo dei dischi. Maneggiare e conservare i dischi con cura.

7. Non usare boccole di riduzione o adattatori

separati per montare dischi abrasivi con foro largo.

8. Usare soltanto le flange specificate per questo

9. Non danneggiare il mandrino, la flangia (soprat-

tutto la superficie di installazione) o il contro- dado. Se queste parti sono danneggiate, il disco potrebbe rompersi.

10. Usando gli utensili su cui montare dischi con

foro filettato, accertarsi che la filettatura del disco sia sufficientemente lunga da accettare la lunghezza del mandrino.

11. Prima di usare l’utensile sul pezzo, fare una

prova facendolo girare alla massima velocità senza carico per almeno 30 secondi in una posi- zione sicura. Fermarlo immediatamente se ci sono vibrazioni od oscillazioni che potrebbero indicare una installazione imperfetta o che il disco non è bilanciato correttamente. Control- lare l’utensile e determinare la causa.

12. Accertarsi che il pezzo sia supportato corretta-

14. Tenere le mani lontane dalle parti rotanti.

15. Accertarsi che il disco non facciano contatto

con il pezzo prima di accendere l’utensile.

17. Non usare i dischi per taglio per la smerigliatura

18. Fare attenzione alle scintille. Tenere l’utensile in

modo che le scintille non siano dirette verso di sé, altre persone o materiali infiammabili.

19. Tenere presente che il disco continua a girare

dopo che si è spento l’utensile.

20. Non toccare il pezzo immediatamente dopo il

lavoro, perché potrebbe essere estremamente caldo e causare bruciature.

21. Posizionare l’utensile in modo che il suo cavo di

alimentazione sia sempre dietro durante il lavoro.

22. Se l’ambiente di lavoro è estremamente caldo o

umido, oppure contaminato da polvere condut- tiva, usare un salvavita (30 mA) per la sicurezza. Diametro del disco a centro depress/Filettatura man- drino 150 mm M14 9566C 9566CV Velocità a vuoto (min

) 10.000 4.000 – 10.000 Lunghezza totale 299 mm 299 mm Peso netto 1,8 kg 1,8 kg15

23. Non usare l’utensile su materiali che conten-

24. Non usare acqua o lubrificanti di smerigliatura.

25. Accertarsi che le aperture di ventilazione siano

aperte lavorando dove si fa polvere. Per togliere la polvere, staccare prima l’utensile dalla presa di corrente (usare oggetti non metallici) per evi- tare di danneggiare le parti interne.

26. Quando si utilizza la lama circolare, utilizzare

sempre il dispositivo di protezione della lama e raccoglipolvere, come previsto dalle normative locali.

27. Le lame circolari non devono essere soggette ad

alcuna pressione laterale. CONSERVATE QUESTE ISTRUZIONI.

ISTRUZIONI PER L’USO

Installazione della protezione del disco (Fig. 1 e 2) Importante: Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di installare o rimuovere la protezione del disco. Tirare la leva nella direzione della freccia dopo aver allentato la vite. Installare la protezione del disco sulla scatola del cusci- netto regolando la parte convessa della protezione del disco sulla parte concava della scatola del cuscinetto. Girare la protezione del disco di 180 gradi. Fissarla con la vite dopo aver tirato la leva nella direzione della frec- cia. L’angolo della protezione del disco può essere rego- lato con la leva secondo il lavoro da fare. Rimozione della protezione del disco Per rimuovere la protezione del disco, seguire il procedi- mento opposto di installazione. Installazione dell’impugnatura laterale (manico ausiliario) (Fig. 3) Importante: Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di installare o rimuovere l’impugnatura laterale. Installare sempre saldamente l’impugnatura laterale sull’utensile prima dell’uso. L’impugnatura laterale può essere installata sul lato dell’utensile più comodo per il lavoro, ed essa mantiene la protezione del disco posizio- nata correttamente. Durante il lavoro, tenere sempre sal- damente con entrambe le mani il manico dell’interruttore dell’utensile e l’impugnatura laterale. Blocco dell’albero (Fig. 4) Premere il blocco dell’albero per evitare la rotazione del mandrino durante l’installazione o la rimozione degli accessori. ATTENZIONE: Non si deve mai usare il blocco dell’albero mentre il man- drino è in movimento, perché si potrebbe danneggiare l’utensile. Montaggio e smontaggio di mole a centro depresso (Fig. 5 e 6) Importante: Sempre assicurasi che l’utensile non è attaccato alla presa e l’interruttore è staccato prima di cominciare il montaggio oppure lo smontaggio della mola. Montare la flangia interna sull’albero. Adattare la mola sulla flangia interna quindi avvitare la flangia piana di fis- saggio. Per stringere il dado di bloccaggio, esercitare forte pres- sione sul bloccaggio dell’albero in modo che l’albero non possa muoversi, quindi usare la chiave di bloccaggio del dado e stringere con forza il dado nel senso delle lan- cette dell’orologio. Per smontare la mola, seguire le istruzioni di montaggio nel senso inverso. Funzionamento dell'interruttore (Fig. 7) ATTENZIONE: Prima di collegare l'utensile alla presa di corrente, accer- tarsi sempre che l'interruttore funzioni correttamente e che torni sulla posizione "O" (OFF) quando si schiaccia la parte posteriore della leva dell'interruttore. Per avviare l'utensile, spingere la leva dell'interruttore verso la posizione "I" (ON). Per il funzionamento conti- nuo, premere la parte anteriore della leva dell'interruttore per bloccarlo. Per fermare l'utensile, premere la parte posteriore della leva dell'interruttore e spingerla poi verso la posizione "O" (OFF). Ghiera di regolazione velocità (9566CV) (Fig. 8) La velocità di rotazione può essere cambiata girando la ghiera di regolazione della velocità su un dato numero di regolazione da 1 a 5. Le velocità più alte si ottengono girando la leva nella dire- zione del numero 5. Le velocità più basse si ottengono girando la leva nella direzione del numero 1. Per il rapporto tra i numeri delle regolazioni della ghiera e la velocità approssimativa di rotazione, riferirsi alla tabella sotto.

• Se si fa funzionare continuamente l'utensile alle basse velocità, si potrebbe verificare il sovraccarico e il surri- scaldamento del motore.

• La ghiera di regolazione della velocità può essere girata soltanto fino a 5 e indietro fino a 1. Non forzarla oltre il 5 o l’1, perché altrimenti la regolazione della velocità potrebbe diventare impossibile. Numero min

Gli utensili dotati di funzioni elettroniche sono facili da usare per le caratteristiche seguenti: Controllo elettronico della velocità, per una velocità costante.

• Controllo costante della velocità Possibilità di rifiniture fini, perché la velocità di rota- zione viene mantenuta costante anche nelle condizioni di carico.

• Caratteristica di avvio dolce L’avvio è sicuro e dolce perché la scossa di avvio viene soppressa.

• Protezione contro il sovraccarico Se si usa l’utensile oltre la sua capacità di carico, esso si ferma automaticamente per proteggere il motore e il disco. Quando il carico ritorna a un livello permissibile, l’utensile si riavvia automaticamente. Lavorazione (Fig. 9) ATTENZIONE: Dopo l’uso, spegnere sempre l’utensile e aspettare che il disco si sia fermato completamente prima di posarlo. Tenere l’utensile ben fermo con entrambe le mani. Met- tere in moto l’utensile e quindi avvicinare la mola oppure il disco alla superficie del pezzo da lavorare. In generale, mantenere l’estremità della mola o del disco ad una angolatura di 15° – 30° rispetto la superficie del pezzo da lavorare. Quando si comincia la lavorazione con una mola nuova mai spostare l’utensile nella dire- zione indicata dalla freccia B altrimenti la mola si impianta sul pezzo da lavorare. Si può usare la mola nelle direzioni indicate dalle frecce A e B solo dopo che l’angolatura della mola e stata smussata dal consumo. AVVERTIMENTO:

• Mettere la mola in contatto con la superficie di lavoro. Non fare forte pressione, perché cosí diminuireste la velocità del motore, otterreste un finitura scadente, ed il carico sul motore produrrà eccessivo logorio. Una for- zatura e una eccessiva pressione possono divenire la causa di una pericolosa rottura della mola.

• L’uso continuo di un disco usurato può causarne l’esplosione e ferite gravi. MANUTENZIONE ATTENZIONE: Prima di eseguire qualsiasi lavoro sull’utensile, accerta- tevi sempre che sia spenta e staccata dalla presa di cor- rente. Riparazione e manutenzione (Fig. 10) L’utensile e le sue aperture di ventilazione per l’aria di raf- freddamento devono sempre essere mantenuti puliti. Se sostanze estranee intasano tali parti, devono essere rimosse. Per mantenere la sicurezza e l’affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Makita auto- rizzato.17 NEDERLANDS Verklaring van algemene gegevens 1 Beschermkap 2 Schroef 3 Hendel 4 Kussenblokkast 5Drukken 6 Asvergrendeling 7Sluitmoer 8 Schijf met verzonken asgat 9 Binnenflens 10 Borgmoersleutel 11 Asvergrendeling 12 Schakelaar 13 Luchtuitlaatopening 14 Luchtinlaatopening 15 Toerentalregelknop TECHNISCHE GEGEVENS

DICHIARAZIONE DI CONFORMITÀ

CON LE NORME DELLA COMUNITÀ EUROPEA

Dichiariamo sotto la nostra sola responsabilità che questo prodotto è conforme agli standard o documenti standardizzati seguenti: HD400, EN50144, EN55014, EN61000 secondo le direttive del Consiglio 73/23/CEE, 89/336/CEE e 98/37/CE.

Rumore e vibrazione Il livello di pressione sonora pesata secondo la curva A è di 85 dB (A). Il livello di rumore durante il lavoro potrebbe superare gli 85 dB (A). – Indossare i paraorecchi. – Il valore quadratico medio di accellerazione è di 5,0 m/s
