| Marke | Makita |
| Modell | 9565CVL |
| Kategorie | Winkelschleifer / Schwingschleifer |
| Scheibentyp | Schleifscheibe (125 mm) oder Topfscheibe |
| Spindelgewinde | M14 |
| Leerlaufdrehzahl | 2000 - 6800 U/min (5-stufig einstellbar) |
| Gesamtlänge | 311 mm |
| Nettogewicht | 1,8 kg |
| Stromversorgung | Einphasig, Netzspannung (Doppelte Isolierung, ohne Erdung) |
| Elektronikfunktionen | Sanftanlauf, konstante Drehzahlregelung, Überlastschutz |
| Verwendung | Schleifen (Schleifscheibe) oder Schruppen (Topfscheibe) |
| Wartung | Kühlöffnungen regelmäßig reinigen; Reparaturen dem Makita-Servicecenter überlassen |
| Sicherheit | Schutzausrüstung (Augen, Gehör, Maske) erforderlich; für Schleifarbeiten Schutzhaube verwenden |
| Mitgeliefertes Zubehör | Seitenhandgriff, Sicherheitsmutter-Schlüssel |
Häufig gestellte Fragen - 9565CVL MAKITA
Benutzerfragen zu 9565CVL MAKITA
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Gartenhäcksler kostenlos im PDF-Format! Finden Sie Ihr Handbuch 9565CVL - MAKITA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 9565CVL von der Marke MAKITA.

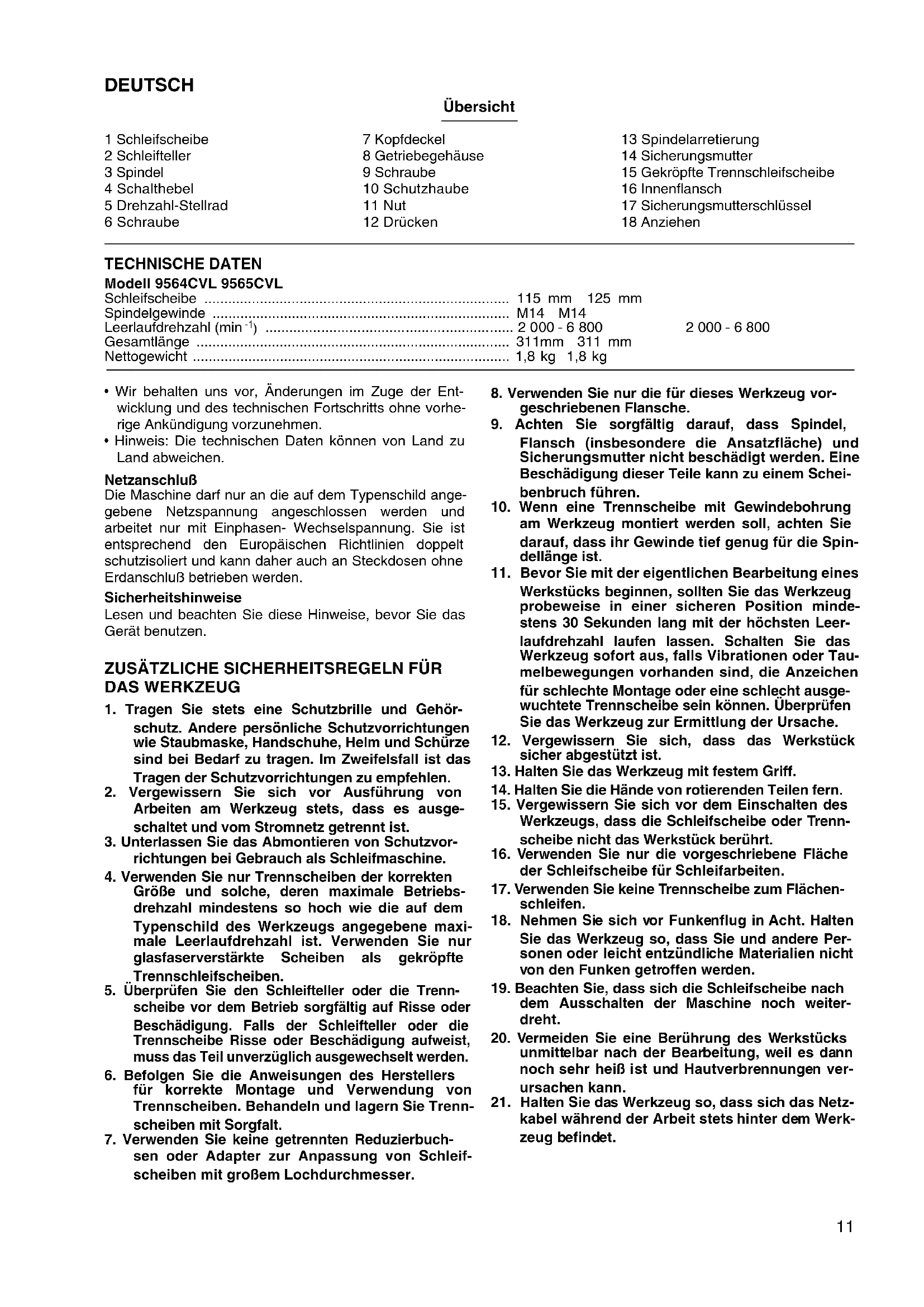

BEDIENUNGSANLEITUNG 9565CVL MAKITA
Die folgenden Symbole werden für die Maschine verwendet. Machen Sie sich vor der Benutzung unbedingt mit ihrer Bedeutung vertraut.
Symboli
13 Spindelarretierung
2 Schleifteller
8 Getriebegehause
14 Sicherungsmutter
3 Spindel
9 Schraube
15Gekropfte Trennschleifscheibe
4 Schalthebel
10 Schutzhaube
16 Innenflansch
5 Drehzahl-Stellrad
11 Nut
17 Sicherungsmutterschlüssel
6 Schraube
12 Drucken
18 Anziehen
TECHNISCHE DATEN
Model 9564CVL 9565CVL
Schleifscheibe
115 mm 125 mm
Spindelgewinde
M14 M14
Leerlaufdrehzahl (min-1)
2000-6800
2000-6800
Gesamtlange
311mm 311 mm
Nettogewicht
1,8 kg 1,8 kg
- Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
- Hinweis: Die technischen Daten können von Land zu Land abweichen.
NetzanschluB
Die Maschinearf nur an die auf dem Typenschild angegebene Netzspannung angeschlüssen werden und arbeitet nur mit Einphasen-Wechselspannung. Sie ist entsprechend den Europäischen Richtlinien doppeltschutzisoliert und kann daher auch an Steckdosen ohne Erdanschluß betrieben werden.
Sicherheitshinweise
Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.
ZUSÄTZLICHE SICHERHEITSREGELN FÜR DAS WERKZEUG
- Tragen Sie stets eine Schutzbrille und Gehorschutz. Andere persönliche Schutzvorrichtungen wie Staubmaske, Handschuhe, Helm und Schürze sind bei Bedarf zu tragen. Im Zweifelsfall ist das Tragen der Schutzvorrichtungen zu empfehlen.
- Vergewissern Sie sich vor Ausführung von Arbeiten am Werkzeug stets, dass es ausgeschaltet und vom Stromnetz getrennt ist.
- Unterlassen Sie das Abmontieren von Schutzvorrichtungen bei Gebrauch als Schleifmaschine.
- Verwenden Sie nur Trennscheiben der korrekten Große und solche, deren maximale Betriebsdrehzahl mindestens so hoch wie die auf dem Typenschild des Werkzeugs angegebene maximale Leerlaufdrehzahl ist. Verwenden Sie nur glasfaserverstärkte Scheiben als gekröpfte Trennschleifscheiben.
- Überprüfen Sie den Schleifteller oder die Trennscheibe vor dem Betrieb sorgfältig auf Risse oder Beschädigung. Falls der Schleifteller oder die Trennscheibe Risse oder Beschädigung aufweist, muss das Teil unverzüglich ausgewechselt werden.
- Befolgen Sie die Anweisungen des Herstellers für korrekte Montage und Verwendung von Trennscheiben. Behandeln und lagern Sie Trennscheiben mit Sorgfalt.
-
Verwenden Sie keine getrennten Reduzierbuch-osen oder Adapter zur Anpassung von Schleif-scheiben mit großem Lochdurchmesser.
-
Verwenden Sie nur die für diesen Werkzeug vorgeschriebenen Flansche.
- Achten Sie sorgfältig darauf, dass Spindel, Flansch (insbesondere die Ansatzfläche) und Sicherungsmutter nicht beschädigt werden. Eine Beschädigung dieser Teile kann zu einem Scheibenbruch führen.
- Wenn eine Trennscheibe mit Gewindebohrung am Werkzeug montiert werden soll, achten Sie darauf, dass ihr Gewinde tief genug für die Spindellänge ist.
- Bevor Sie mit der eigentlichen Bearbeitung eines Werkstücks beginnen, sollen Sie das Werkzeug probewise in einer sicheren Position mindestens 30 Sekunden lang mit der hochsten Leerlaufdrehzahl laufen halten. Schalten Sie das Werkzeug sofort aus, falls Vibrationen oder Taumelbewegungen vorhanden sind, die Anzeichen für schlechte Montage oder eine schlecht ausgewuchtete Trennscheibe sein konnen. Überprüfen Sie das Werkzeug zur Ermittlung der Ursache.
- Vergewissern Sie sich, dass das Werkstück sicher abgestützt ist.
- Halten Sie das Werkzeug mit festem Griff.
- Halten Sie die Höhe von rotierenden Teilen fern.
- Vergewissern Sie sich vor dem Einschalten des Werkzeugs, dass die Schleifscheibe oder Trennscheibe nicht das Werkstück berührt.
- Verwenden Sie nur die vorgeschriebene Fläche der Schleifscheibe für Schleifarbeiten.
- Verwenden Sie keine Trennscheibe zum Flächen-schleifen.
- Nehmen Sie sich vor Funkenflug in Acht. Halten Sie das Werkzeug so, dass Sie und andere Personen oder kein entzündliche Materialien nicht von den Funken getroffen werden.
- Beachten Sie, dass sich die Schleifscheibe nach dem Ausschalten der Maschine noch weiterdreht.
- Vermeiden Sie eine Berührung des Werkstücks unmittelbar nach der Bearbeitung, weil es dann noch sehr heißt ist und Hautverbrennungen verursichen kann.
-
Halten Sie das Werkzeug so, dass sich das Netz-kabel während der Arbeit stets hinter dem Werkzeug befindet.
-
Falls der Arbeitsplatz sehr heiß, feucht oder durch leitfähigen Staub stark verschmutzt ist, verwenden Sie einen Kurzschlussschalter (30mA) zum Schutz des Bedieners.
- Verwenden Sie diese Werkzeug nicht zum Schneiden von asbesthaltigen Materialien.
- Verwenden Sie kein Wasser oder Schleiföl.
- Verwenden Sie stets die korrekte Staubschutz-oder Atemmaske für das jeweilige Material und die Anwendung.
- Achten Sie beim Arbeiten unter staubigen Bedingungen darauf, dass die Ventilationsöffnungen frei gehalten werden. Sollte die Beseitigung von Staub notwendig sein, trennen Sie das Werkzeug zuerst vom Stromnetz (nichtmetallische Gegenstände verwenden), und vermeiden Sie eine Beschädigung der Innenteile.
BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.
BEDIENUNGSHINWEISE
Installieren des Seitengriffs (Zusatzgriffs) (Abb. 1 u. 2)
Wichtig:
Vergewissern Sie sich vor der Montage oder Demontage des Seitengriffs stets, dass das Werkzeug ausgescheltet und vom Stromnetz getrennt ist.
Entfernen Sie eine der Schrauben, mit denen Getriebegehause und Kopfdeckel befestigt sind.
Den Seitengriff fest an das Werkzeug anschrauben. Der Seitengriff kann auf beiden Seiten des Werkzeugs montiert werden. Vergewissem Sie sich stets, dass der Seitengriff einwandfrei montiert ist.
Montage und Demontage der Schleifscheibe (Abb. 3 u. 4)
VORSICHT:
Vergewissern Sie sich vor der Montage oder Demontage von Zubehor stets, dass die Maschine ausgeschaltet und vom Stromnetz getrennt ist.
Montage der Schleifscheibe
Den Schleiteller von jeglichem Schmutz oder Fremdkörpern saubern.
Den Schleifteller bei gedrückter Spindelarretierung auf die Spindel schrauben. Die Schleifscheibe sorgfältig am Schleifteller anbringen, so dass sich die Kanten von Schleif-scheibe und Schleifteller decken, ohne überzustehen.
Demontage der Schleifscheibe Das Papier durch Hochziehen der Kante vom Schleifteller entfernen.
Schalterbedienung (Abb.5)
VORSICHT:
Vergewissern Sie sich vor dem Anschlieben der Maschine Maschine stets, dass der Schalter ordnungsgemäß Funktioniert und beim Drucken der Seite des Schalthebels in die AUS-Stellung zurückkehr.
Zum Einsatz der Maschine den Schalthebel nach "I" schieren.
Für Dauerbetrieb den Schalthebel bei gleichzeitigem Niederdrücken seiner Vorderseite auf die Stellung "I" schieren, wie oben beschrieben. Der Schalter rastet dann in der Dauerbetriebsposition ein. Um das Werkzeug von der eingerasteten Position aus auszuschalten, den Schalthebel bei gleichzeitigem Niederdrücken seiner Rückseite auf die Stellung "O" schieren.
Drehzahl-Stellrad (Fig.6)
Die Drehzahl kann durch Drehen des Drehzahl-Stellrads auf eine der Stufen von 1 bis 5 verstellt werden.
Durch Drehen des Stellrads in Richtung der Stufe 5 wird die Drehzahl erhöht. Durch Drehen des Stellrads in Richtung der Stufe 1 wird die Drehzahl verringgert. Die ungebahren Drehzahlen für die einzelnen Stellrad-Positionen sind aus der nachstehenden Tabelle ersichtlich.
| Position | min-1 (Drehzahl) |
| 1 | 2 |
| 2 | 3 |
| 3 | 4 |
| 4 | 6 |
| 5 | 6 |
VORSICHT:
- Wird das Werkzeug über langere Zeitspannen im Dauerbetrieb mit niedriger Drehzahl betrieben, wird der Motor überlastet und überhitzt.
- Das Drehzahl-Stellrad lässt sich nur bis 5 und darüber auf 1 drehen. Wirde es gewaltsam über 5 oder 1 hinaus gedreht, lässt sich die Drehzahl möglicherweise nicht mehr einstellen.
Die mit Elektronikfunktionen ausgestatteten Maschinen weisen die folgenden Merkmale zur Bedienungserleicherung auf.
- Konstantdrehzahlregelung Elektronische Drehzahlregelung zur Aufrechterhaltung einer konstanten Drehzahl. Feine Bearbeitung wird erhölicht, weil die Drehzahl selbst unter Belastung konstant gehalten wird.
- Soft-Start-Funktion These Funktion gewährleistet Sicherheit und ruckfreies Anlaufen durch Anlaufstoßunterstützung
- Überlastschalter Wird die zulässige Belastung der Maschine überschritten, wird sie automatisch abgeschelt, um Motor und Schleifscheibe zu schützen. Verringert sich die Belastung wieder auf ein zulässiges Niveau, wird die Maschine automatisch wieder gestartet.
Schleifbetrieb (Abb. 7)
VORSICHT:
Tragen Sie bei der Arbeit stets eine Schutzbrille und einen Geschichtsschutz.
Halten Sie die Schleifscheibe im Allgemeinen in einem Winkel von etwa 15^ zur Werkstückoberfläche.
Üben Sie nur leichten Druck aus. Übermäßiger Druck führt zu schlechter Schleifleistung und vorzeitigem Verschleiß der Schleifscheibe.
VORSICHT:
Benutzen Sie die Maschine niemals ohne Schleifscheibe.
Der Schleifteller konnte sonst schwer beschädigt werden.
BEI VERWENDUNG ALS SCHLEIFMASCHINE
Abnehmen des Kopfdeckels (Abb. 8 u. 9)
VORSICHT:
Vergewissern Sie sich vor der Montage oder Demontage von Zubehör stets, dass das Werkzeug ausgeschaltet und vom Stromnetz getrennt ist.
Montieren oder Auswechseln von Zubehör bei angeschlossen Werkzeug kann zu schweren Verletzungen führen.
Den Kopfdeckel durch Lösener Schraube abmontieren.
Den Kopfdeckel bei gleichzeitigem Auseinanderspreizen abziehen.
Montage der Schutzhaube (Abb.10)
Wichtig:
Vergewissern Sie sich vor dem Montieren oder Demonieren der Schutzhaube stets, daß die Maschine ausgeschaltet und vom Stromnetz getrennt ist.
Bei Verwendung einer Schrupp- oder Trennscheibe stets die Schutzhaube verwenden. Beim Anbringen der Schutzhaube die Nase am Schutzhaubenring auf die Nut im Lagergehause austrichten. Dann die Schutzhaube um 180^ gegen den Uhrzeigersinn drehen. Darauf achten, daß die Schraube fest angezogen wird.
Montage des Seitengriffs (Zusatzgriffs) (Abb. 11)
Wichtig:
Vergewissern Sie sich vor dem Montieren oder Demonieren des Seitengriffs stets, daß die Maschine ausgeschaltet und vom Stromnetz getrennt ist.
Bringen Sie stets den Seitengriff vor der Arbeit an der Maschine an. Der Seitengriff kann je nach Bevorzugung auf beiden Seiten der Maschine angebracht werden und halt den Schutz in der korrekten Position. Halten Sie die Maschine während der Arbeit stets mit beiden Handensicher an Schaltergriff und Seitengriff.
Spindel-Arretiertaste (Abb. 12)
Drucken Sie die Spindel-Arretiertaste, um die Spindel beim Montieren oder Demontieren von Zubehor am Drehen zu hindern.
VORSICHT:
Betätigten Sie die Spindel-Arretiertaste niemals bei rotierender Spindel, weil dadurch die Maschine beschädigt werden kann.
Montage bzw. Demontage der Schleifscheibe (Abb.13u.14)
Wichtig:
Vor der Montage bzw. Demontage der Schleifscheibe stets sicherstellen, daß der Winkelschleifer ausgeschalte und der Netzstecker gezogen ist.
Den Innenflansch auf der Spindel anbringen. Die Schleif-scheibe über den Innenflansch fugen und die Flanschmutter auf der Spindel befestigen.
Zum Anziehen der Flanschmutter die Spindel-Arretiertaste drucken, damit die Spindel sich nicht drehen kann. Dann die Flanschmutter mit dem Stirnlochschluss im Uhrzeigersinn fest andreiben.
Zur Demontage der Schleifscheibe die oben genannten Schritte in umgekehrter Reihenfolge ausführten.
Bedienung (Abb.15)
VORSICHT:
Schalten Sie die Maschine nach dem Betrieb stets aus, und warten Sie, bis die Schleifscheibe zum vollkommenen Stillstand gekommen ist, bevor Sie die Maschine hin-legegen.
Halten Sie die Maschine mit beiden Händen fest. Schalten Sie die Maschine ein und warten, bis sie die max. Drehzahl erreicht hat. Dann die Schleifscheibe oder den Schleifteller auf das Werkstück aufsetzen.
Im allgemeinen sollte die Unterkante der Schleifscheibe bzw. des Schleiftellers in einem Winkel von ca. 15^ - 30^ zur Werkstückoberfläche gehalten werden. Beim Einschleifen einer neuen Scheibe den Winkelschleifer nicht in Richtung B bewegen, da er sonst in das Material einschneidet. Sobald die Schleifscheibenkante durch Gebrauch abgerundet ist, kann die Schleifscheibe sowohl in Richtung A als auch in Richtung B bewegt werden.
WARNING:
- Eine zusätzliche Kraftausübung auf den Winkelschleifer ist in keinem Fall erforderlich. Durch das Gewicht der Maschine wird ausreichend Druck auf das Material ausgeübt. Forcierte Handhabung und ein zu starker Druck konnen zum Bruch der Schleifscheibe und damit zur Gefährung des Bedienenden führen.
- Bei fortgesettem Gebrauch einer abgenutzten Schleif-scheibe kann diese zerbersten und schwere Verletzungen verursachen.
WARTUNG
VORSIGHT:
Vor Arbeiten an der Maschine vergewissern Sie sich, daß sich der Schalter in der "OFF"-Position befindet und der Netzstecker gezogen ist.
Reparatur und Wartung
Das Werkzeug und seine Kühlluft-Ventilationsöffnungen müssen immer sauber gehalten werden. Falls Fremdkörper (Staub usw.) in diese Öffnungen eindringen, müssen sie entfernt werden. Unterziehen Sie das Werkzeug einer regelmäßigen Reinigung, je nachdem, wieviel Staub erzeutigt wurde und in das Werkzeug eingedrungen ist.
Wenn die Kopfabdeckung an der Maschine angebracht ist, muss sie gemäß den Angaben unter "Entfernen der Kopfabdeckung" entfernt werden.
Um die Sicherheit und Zuverlösigkeit这点 Gerätes zu gewährleisten, sollenn Reparatur-, Wartungs-, und Einstellarheiten nur von Makita autorisierten Werkstätten oder Kundendienstzentren unter ausschließlich Verwendung von Makita-Originalersatzteilen ausgeführrt werden.
Visione generale
| Nummer min | -1 (RPM) |
| 1 | 2 |
| 2 | 3 |
| 3 | 4 |
| 4 | 6 |
| 5 | 6 |
NB!
CE-KONFORMITÄTSERKLÄRUNG
Hiermit erklart der Unterzeichnete, Yasuhiko Kanzaki, Bevollmächtigter von Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi 446-8502 Japan, daß ceses von der Firma Makita Corporation in Japan hergestellte Produkt
(Serien-Nr.: Serienproduktion)
gemäß den Ratsdirektiven 73/23/EWG, 89/336/EWG und 98/37/EG mit den folgenden Normen bzw. Normendokumenten übereinstimmen:
Gerausch- und Vibrationsentwicklung des Modells 9564CVL/9565CVL
Die typischen A-bewerteten Gerauschpegel betragen:
Schaldruckpegel: 86 dB (A)
Schalleistungspegel: 99dB (A)
- Gehorschutz tragen. -
Der gewichtete Effektivwert der Beschleunigung beträgt 5m / s^2
