GEBRUIKSAANWIJZING 9565CVL MAKITA

GB Angel Grinding Instruction Manual
F Meuleuse d'angle Manuel d'instructions
D Winkelschleifer Betriebsanleitung
I Smerigliatrice angolare Istruzioni per l'uso
NL Haakse slijpmachine Gebruiksaanwijzing
E Amoladora Manual de instructaciones
P Rebarbadora Manual de instruções
DK Vinkelsliber Brugsanvisning
S Vinkelslipmaskin Bruksanvisning
N Vinkelsliper Bruksanvisning
SF Kulmahiomakone Kayttoohje
GR TomegaKoc Aevntnpac Odyic xpnoewc

115 mm 9564CVL

125 mm 9565CVL

1

2

3

4

5

6

7

8

9

10

11 12

13 14

15

Symbols

Voor dit gereedschap worden de volgende symbolen gebruikt. Zorg ervoor dat u de betekenis van deze symbolen begrijpt alvorens het gereedschap te gebruiken.

Simbolos

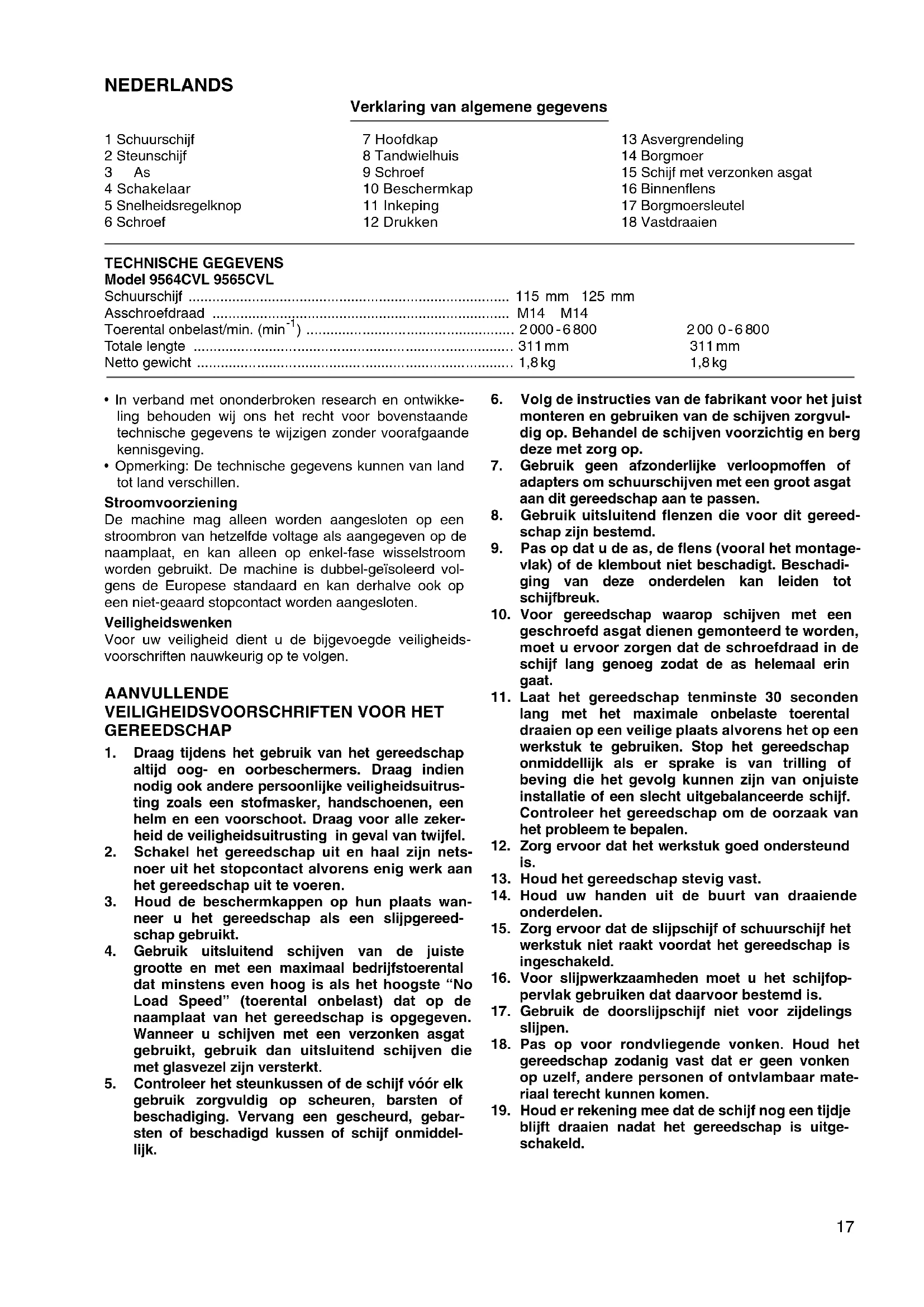

Verklaring van algemene gegevens

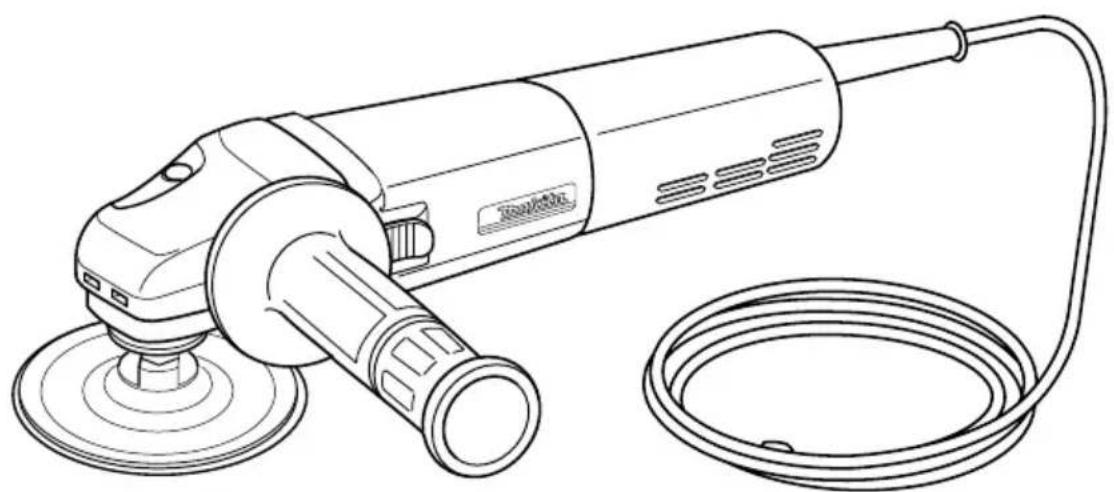

1 Schuurschijf	7 Hoofdkap	13 Asvergrendeling
2 Steunschijf	8 Tandwielhuis	14 Borgmoer
3 As	9 Schroef	15 Schijf met verzonken asgat
4 Schakelaar	10 Beschermkap	16 Binnenflens
5 Snelheidsregelknop	11 Inkeping	17 Borgmoersleutel
6 Schroef	12 Drukken	18 Vastdraaien
TECHNISCHE GEGEVENS Model 9564CVL 9565CVL
Schuurschijf	115 mm 125 mm
Asschoefdraad	M14 M14
Toerental onbelast/min. (min-1)	2000-6800	200 0-6800
Totale lenghte	311 mm	311 mm
Netto gewicht	1,8 kg	1,8 kg

• In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens konnen van land tot land verschillen.

Stroomvoorziening

De machine mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. De machine is dubbel-geisoleerd volgens de Europese standard en kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Veiligheidswenken

Voor uw veiligheid dient u de bijgevoegde veiligheidsvoorschriften nauwkeurig op te volgen.

AANVULLLENDE

VEILIGHEIDSVOORSCHRIFTEN VOOR HET GEREEDSCHAP

1. Draagijdens het gebruik van het gereedschap altijd oog- en oorbeschemers. Draag indien nodig ook andere persoonlijke veriligeidsuitrusting zoals een stofmasker, handschoenen, een helm en een voorschoot. Draag voor alle zekerheid de veriligeidsuitrusting in geval van twijfel.
2. Schakel het gereedschap uit en haal zichn netsnoer uit het stopcontact alvorens enig werk aan het gereedschap uit te voeren.
3. Houd de beschermkappen op hunplaats wanner u het gereedschap als een slijpgereedschap gebruikt.
4. Gebruik uitsluitend schijven van de juiste groorte en met een maximaal bedrijfstoerental dat minstens even hoog is als het hoogste "No Load Speed" (toerental onbelast) dat op de naamplaat van het gereedschap is opgegeven. Wanner u schijven met een verzonken asgat gebruikt, Gebruik dan uitsluitend schijven die met glasvezel zich versterkt.

5. Controller het steunkussen of de schijf voor elk gebruik zorgvuldig op scheuren, barsten of beschadiging. Vervang een gescheurd, gebarsten of beschadigd kussen of schijf onmiddelijk.

6. Volg de instructies van de fabrikant voor het juist monteren en gebruiken van de schijven zorgvuldig op. Behandel de schijven voorzichtig in berg deze met zorg op.

7. Gebruik geen afzonderlijke verloopmoffen of adapters om schuurschijven met een groot asgat aan dit gereedschap aan te passen.
8. Gebruik uitsluitend flenzen die voor dit gereedschap zich bestemd.
9. Pas op dat u de as, de flens (vooral het montagevlak) of de klembout Niet beschadigt. Beschadiging van deze onderdelen kan leiden tot schijfbreuk.
10. Voor gereedschap waarop schijven met een geschroefd asgat dieren gemonteerd te worden, moet u ervoor zorgen dat de schroefdraad in de schijf lang genoeg zodate as helemaal erin gaat.
11. Laat het gereedschap tenminste 30 seconden lang met het maximale onbelaste torental draaien op een veilige plaats alvorens het op een werkstuk te gebruiken. Stop het gereedschap onmiddelijk als er sprake is van trilling of beving die het gevolg+kennen zijn van onjuiste installmentie of een slecht uitgebalanceerde schijf. Controller het gereedschap om de oorzaak van het probleem te bepalen.
12. Zorg ervoor dat het werkstuk goed ondersteund is.
13. Houd het gereedschap stevig vast.
14. Houd uw handen uit de buurt van draaiende onderdelen.
15. Zorg ervoor dat de slijpschijf of schuurschijf het werkstuk Niet raakt voordat het gereedschap is ingeschakeld.
16. Voor slijpwerkzaamheden moet u het schijfoppervlak gebruiken dat waarvoor bestemd is.
17. Gebruik de doorslijpschijf Niet voor zijdelings slijpen.
18. Pas op voor rondvliegende vonden. Houd het gereedschap zodenig vast dat er geen vonden op uzelf, andere Personen of ontvlambaar materiaalterecht+kennen.

19. Houd er rekening mee dat de schijf nog eenijdje blijft draaien nadat het gereedschap is uitgeschakeld.

20. Raak het werkstuk Niet aan onmiddelijk na het werk; het werkstuk kan gloeien heet zich en brandwonden veroorzaken.

21. Plaats het gereedschap zodanig dat+zijn netsnoerijdens het gebruik algijdchter het gereed-schap blijft.
22. Indien de werkplaats uiterst warm en vochtig is, of erg verontreinigd is door geleidend stof, gebruik dan een stroomonderbreker (30 mA) om de veilighheid van de gebruiker te verzekeren.
23. Gebruik het gereedschap nicht op materialen die asbest bevatten.
24. Gebruik geen water of slijpolie.
25. Gebruik algijd het juiste stofmasker/gasmasker dat nodig is voor het materiaal en de toepassing waarmee u werkdt.
26. Zorg dat de ventilatieopengen nicht geblokkeerd zich wonneur u in stoffige omgevingen werkt. Indien stof verwijderd moet worden, trek dan eerst de stekker uit het stopcontact (gebruik nicht-metalen voorwerpen) en let op dat u geen interne onderdelen van het gereedschap beschadigt.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

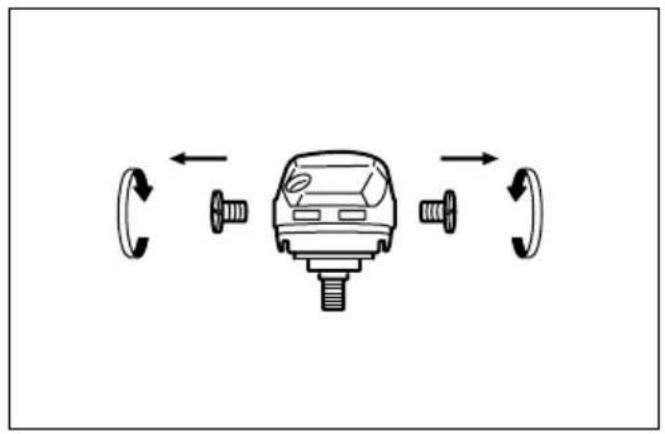

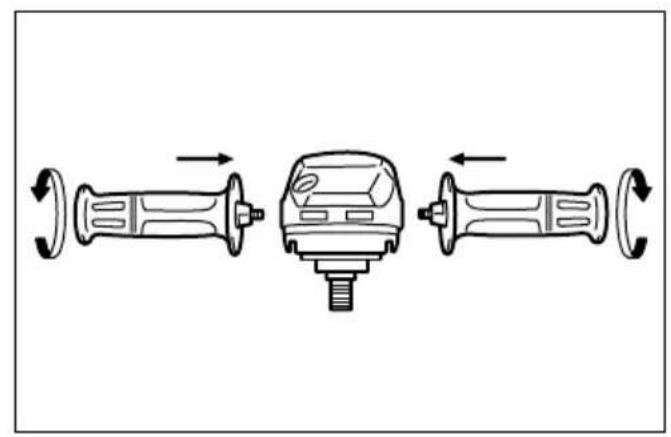

Installeren van de zichhandgreep (hulphandgreep) (Fig.1 en 2)

Belangrijk:

Schakel het gereedschap altiijd uit en haal zichnetsnoeruit het stopcontact alvorens de zijhandgreep te installeren of te verwijderen.

Verwijder een van de schroeven waarmee het kopdeksel en het tandwiehuis aan elkaar zijn vastgemaakt.

Schroef de zijhandgreep stevig op het gereedschap. De zijhandgreep kan aan een van beiden zichden van het gereedschap worden geinstalleerd. Controller alsijd of de zijhandgreep goed vastgezet is.

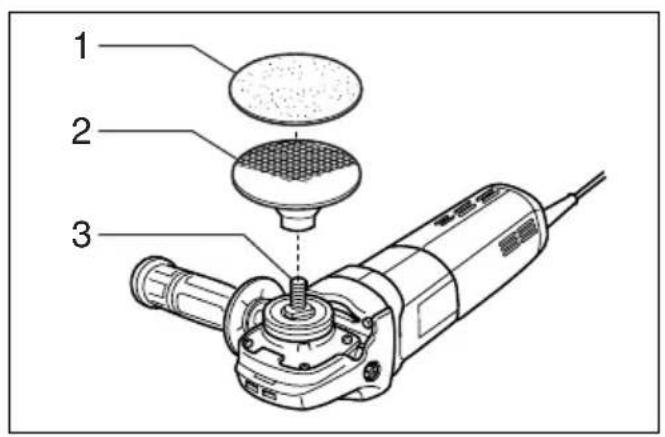

Installeren en verwijderen van de schuurschijf (Fig. 3 en4)

LET OP:

Schakel het gereedschap alsijd uit en haal het netsnoer uit het stopcontact alvorens accessoires te verwijderen of te installereren.

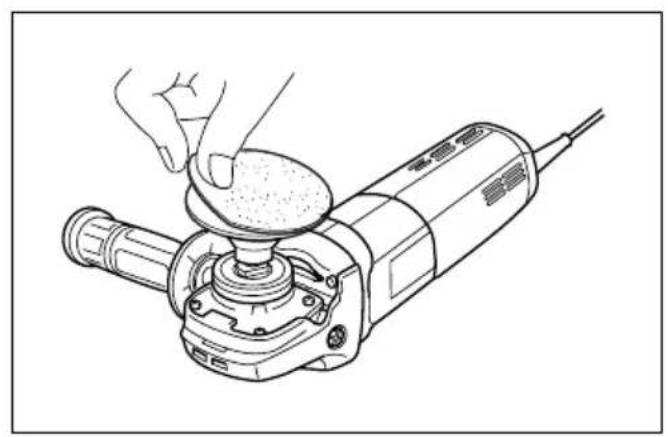

De schuurschijf installeren

Verwijder alle vuil en verontreinigingen van de steun-schijf.

Druk de asvergrendeling in en schroef de steunschijf op de as. Bevestig de schuurschijf voorzichtig op de steunschijf zodate de randen van beiden schijven precies samenvallen en Niet uitsteken.

De schuurschijf verwijderen

Verwijder het papier van de steunschijf door het vanaf zichrand omhoog te trekken.

Werking van de schakelaar (Fig. 5) LET OP:

Alvorens het gereedschap op een stopcontact aan te sluiten, moet u algijd controleren of de schakelaar behoorlijk werkct en maar de "OFF" positie terugkeert wanner u de zijkant van de schakelaar neerdrukt.

Schuif de schakelaar maar de "I" positie om het gereed-schap te starten.

Voor doorlopend slijpen, drukt u het voorste gedeelte van de schakelaar neer en dan schuift u de schakelaar maar de "I" positie zoals hierboven. De schakelaar blijft dan in deze positie vastgezet voor continuè werkig. Om het gereedschap vanuit de vergrendelde stand te stoppen, schuift u de schakelhendel maar de "O" positie verwijl u het achechterste gedeelte ervan indrukt.

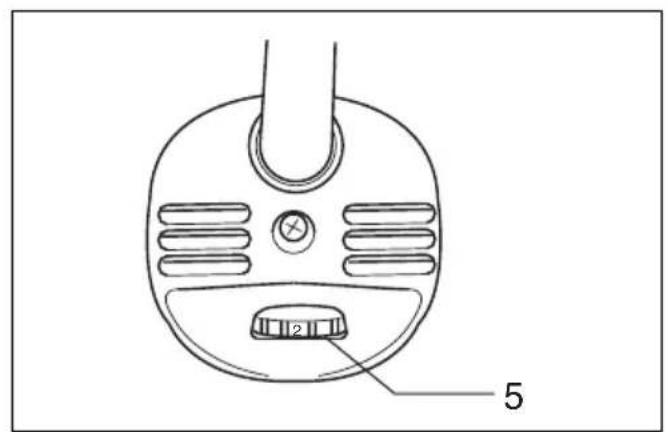

Toerentalregelknop (Fig. 6)

U kunt de draaisnelheid veranderen door de toerentalregelknop te draaien en in te stellen op een cijfer van 1 tot 5. De slelheid verhoogt wanner u de draaiknop in de richting van het cijfer 5 draait. De slelheid verlaagt wanner u deze in de richting van het cijfer 1 draait. Zie de onderstaande tabel voor de verhouding tussen de cijfers op de draaiknop en de approximatieve draaisnelheid.

Cijfer min	-1 (R.P.M.)
1	2
2	3
3	4
4	6
5	6

LET OP:

• Wanner u het gereedschap langeijd achtereen bij een lage snelheid gebruikt, kan de motor overbelast en oververhit worden.
• De toerentalregelknop kan nicht verder dan 5 en nicht verder terug dan 1 worden gedraaid. Forceer de draaiknop Niet voor bij 5 of 1, aangezien de toerentalregeling dan nicht meer juist zal werkken.

Gereedschappen die voorzien zijn van een elektronische functie zich gemakkelijk te bedieren dank zij de volgende kenmerken.

• Handhaving van een constant toerental Elektronische toerentalregeling verzekert een constant toerental. U kunt fijn afwerken, aangezien de draaisnelheidijdens belast draaien constant gelijk worden gezonden.
• Zachte start De aanloopschok worden onderdrukt zodate u veilig kurz werken en zacht kurz starten.
• Beveiligung gegen overbelasting Wanner de toelaatbare belasting van het gereedschap worden overschreten, stopt het gereedschap automatisch om de motor en de schijf te beschermen. Zodra de belasting tot het toelaatbare niveau is gedaald, kan het gereedschap waar automatisch worden gestart.

Schuren (Fig. 7)

LET OP:

Draagijdens het werk alsijd een veiligheidsbril of een gezichtsmasker.

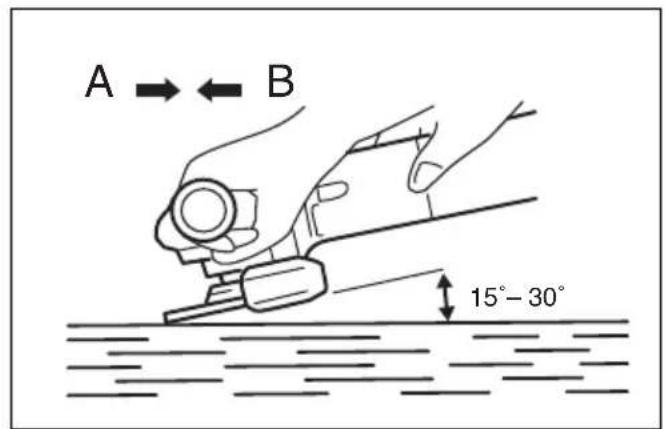

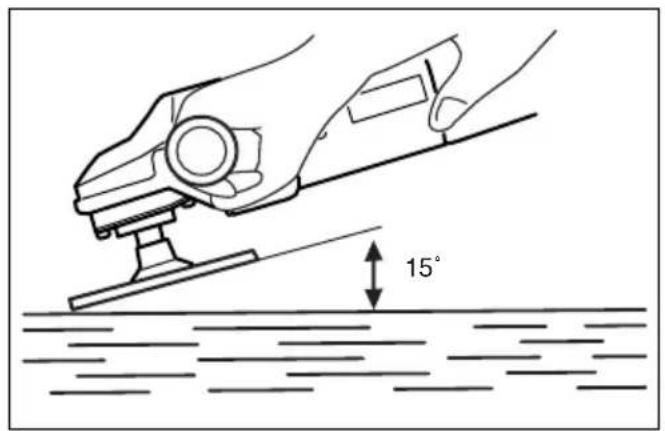

Houd de schuurschijf doorgaans onder een hoek van ongeveer 15^ ten opzichte van het werkstukoppervlak.

Oefen alleen lichte druk uit. Overmatige druk za resulteren in slechte prestaties en vroegtijdige slijtage van de schuurschijf.

LET OP:

Gebruik het gereedschap nooit zonder de schuurschijf.
Indien u dit doet, kan de steunschijf ernstig beschadigd raken.

GEBRUKEN ALS EEN SLIJPMACHINE

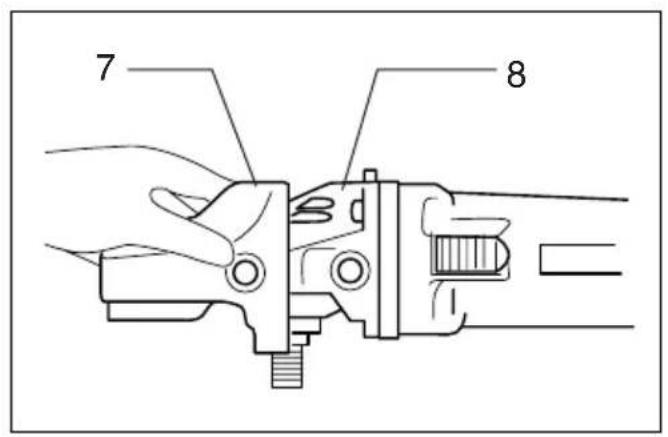

Verwijden van de hoofdkap (Fig.8en 9)

LET OP:

Schakel het gereedschap algid uit en haal+zijn netsnoer uit het stopcontact alvorens accessoires te verwijderen of te installereren.

Er is gevaar voor ernstige verwonding indien u accessoires installeert of verrangt verwijl het gereedschap nog op het net is aangesloten.

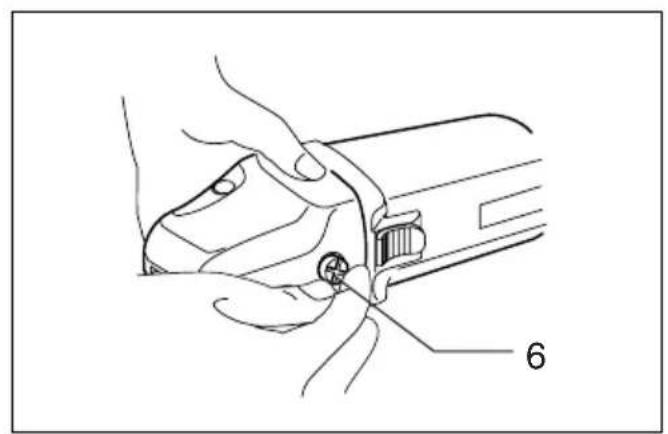

Verwijder de hoofdkap door de schroef los te draaien.

Trek verwolgens de hoofdkap eraf door het bij+zijn hoeken eruit te trekken.

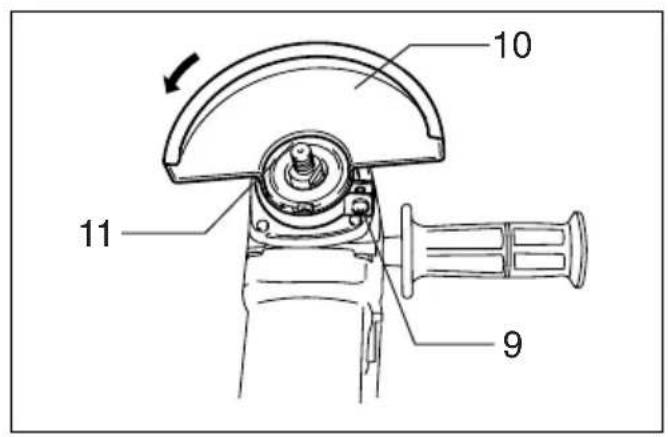

Monteren van de beschemkap (Fig.10)

Belangrijk:

Zorg er allijd voor dat het gereedschap is uitgeschakeld en de aansluiting op het stopcontact is verbroken, alvorens de beschemkap te installereren of te verwijderen.

Wonneer u een afbraamschijf met een verzonken asgat of een doorsliipschijf gebruikt, monteer dan alttijd een beschemkap. Monteer de beschemkap zodanig dat de nok op de ring in de inkeping op het tandwielhuis komt te zitten. Draai daarna de beschemkap 180 graden linksom. Zet de schroef goed vast.

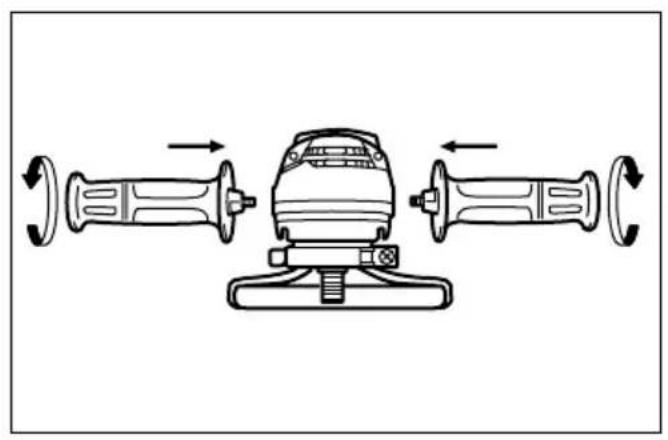

Monteren van de zijhandgreep (hulphandgreep) (Fig. 11)

Belangrijk:

Zorg er alkijd voor dat het gereedschap is uitgeschakeld en de aansluiting op het stopcontact is verbroken, alvorens de zichhandgreep te installereren of te verwijderen.

Monteer de zichhandgreep algijd vast op het gereedschap voordat u met het slijpen begint. De zichhandgreep kan aan beiden kanten van het gereedschap worden bevestig; kies de positie die voor u het gemakkelijkst is en die de beschemkap op de juisteplaats houdt. Houd tijdens het slijpen de schakelaarhandgreep en de zichhandgreep algijd stevig vast met beiden handen.

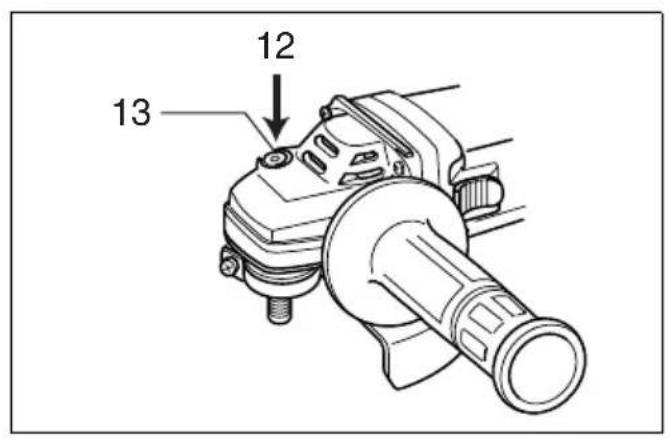

Asvergrendeling (Fig. 12)

Wonneer u accessoires installeert of verwijdert,要去 de asvergrendeling indrukken om te voorkomen dat de as kan draaien.

LET OP:

Druk de asvergrendeling nooit in verwijl de as nog draait. Hierdoor kan het gereedschap beschadigd raken.

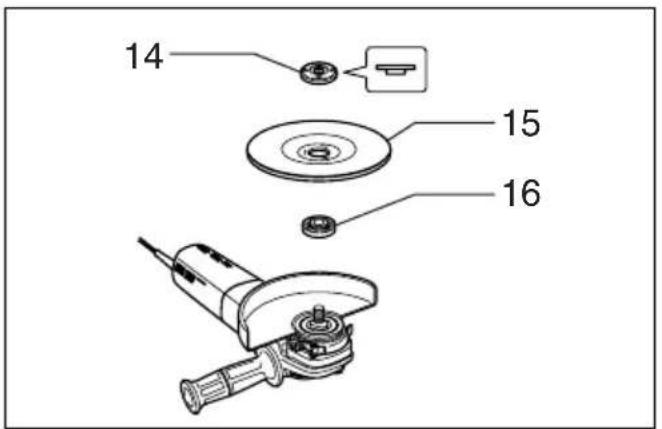

Installeren en verwijderen van de afbraamschijf (Fig. 13 en 14)

Belangrijk:

Zorg er altijd voor dat het apparaat uitgeschakeld is en de aansluiting op de voedingsbron verbroken is, alvorens de afbraamschijf te installereren of te verwijderen.

Monteer de binnenflens op de as. Plaats de schijf over de binnenflens en bevestig het geheel stevig door de sluitmoer op de as vast te draaien.

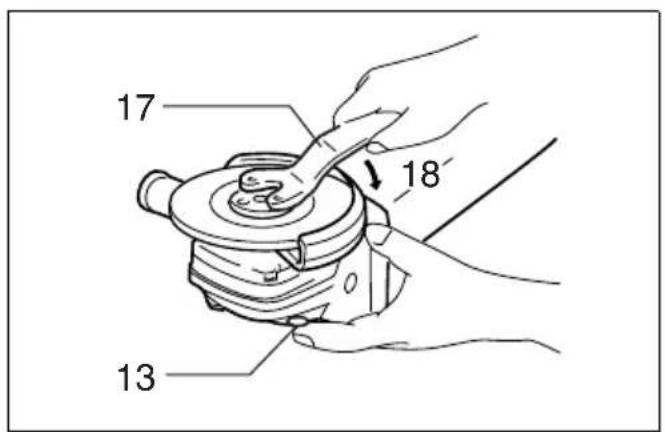

Voor het vastzetten van de sluitmoer, dient u stevig op de asvergrendeling te drukken zodate as Niet rond kan draaien enervoigens met een nokkensleutel de sluitmoer stevig maar rechts vast te draaien.

Om de schijf te verwijderen dient u in omgekeerde volgorde van installmentie te werk te gaan.

Bediening (Fig. 15)

LET OP:

Schakel na het gebruik het gereedschap altijd UIT en wacht totdat de schijf volledig tot stilstand is gekomen, alvorens het gereedschap neer te zetten.

Houd het gereedschap met beiden handen stevig vast. Schakel het apparaat in en breng verrolgens de schijf op het werkstuk. In het algemeen dient u de rand van de schijf in een hoek van 15^ - 30^ ten opzichte van het werkstkupppervlak honden.

Bij gebruik van een neue schijf dient u deze Niet in de richting van B te gebruiken, aangezien deze hierdoor in het werkstuk kan snijden. Wanner de rand van de schijf door gebruik ronder geworden is, kut u de schijf zowel in de A als de Brichting gebruiken.

WAARSCHUWING:

• U dient nooit kracht op het gereedschap uit te oefenen. Het eigengewicht van het gereedschap levert voldoende druk op. Krachtzetten en overmatig druk kan resulteren in het breken van de schijf, hetgeen gevaarlijk is.
• Continu gebruik van een versleten schijf kan er oorzaak van zichn dat de schijf explodeert met ernstig peroonlijk letsel als gevolg.

ONDERHOUD

LET OP:

Zorg er.altijd voor dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens onderhoud aan het gereedschap uit te voeren.

Reparatie en onderhoud

Houd het gereedschap zich en vooral de ventilatieopeningen voor luchtkoeling algijd schoon. Wanner verontreiningen (stof e.d.) in deze onderdelen zich terechtgekomen, moet u deze verwijderen. Reinig regelmatig alaar gelang de hoeveelheid stof die wortgebracht en in het gereedschap is binnengedrongen.

Verwijder de hoofdkap indien deze op het gereedschap gemonteerd is. Zie "Verwijderen van de hoofdkap".

Opdat het gereedschap veilig en betrouwbaar blijft, die-nen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita service centrum.

De ondergetekende, Yasuhiko Kanzaki, gevolmachtigd door Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi 446-8502 Japan verklaart dat dit produit

(Serienr.:serieproduktie)

vervaardigd door Makita Corporation in Japan voldoet aan de volgende normen of genormaliseerde documenten,

HD400, EN50144, EN55014, EN61000

in overeenstemming met de richtlijnen van de Raad

73/23/EEC, 89/336/EEC en 98/37/EC.

ESPANOL

Geluidsniveau en trilling van het model 9564CVL/9565CVL

De typische A-gewogen geluidsniveau's zij

geluidsdrukniveau: 86 dB (A)

geluidsenergie-niveau: 99 dB (A)

• Draag oorbeschemers. -

De typische gewogen effectieve versnellingswaarde is 5m / s^2

ESPANOL
