BRUKSANVISNING 2421 SKIL

• Maskinen är avsedd för borrning i trä, metall, keramik och plast; maskiner med elektronisk varvtalsreglering och höger-/ vänstergång är även lämpliga för skruvdragning och gängskärning

• Det här verktyget är inte avsedd för yrkesmässig användning

• Belysningen i detta elverktyg är avsett för att belysa verktygets direkta arbetsområde och är inte lämpligt för att lysa upp rum i bostaden

• Läs och spara denna instruktionsbok 3 TEKNISKA DATA 1 Max. vridmoment hårt skruvförband enligt ISO 5393 : 36 Nm VERKTYGSELEMENT 2 A Strömbrytare för till/från och varvtalsreglering B Grön laddningsindikator C Ring för justering av vridmoment D Låst läge (koppling) E Omkopplare för reversering av rotationsriktningen F Växellägesomkopplare G Batteriindikator H Punktbelysning J Ventilationsöppningar K Laddare SÄKERHET

ALLMÄNNA SÄKERHETSINSTRUKTIONER

OBS! Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp “elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.23

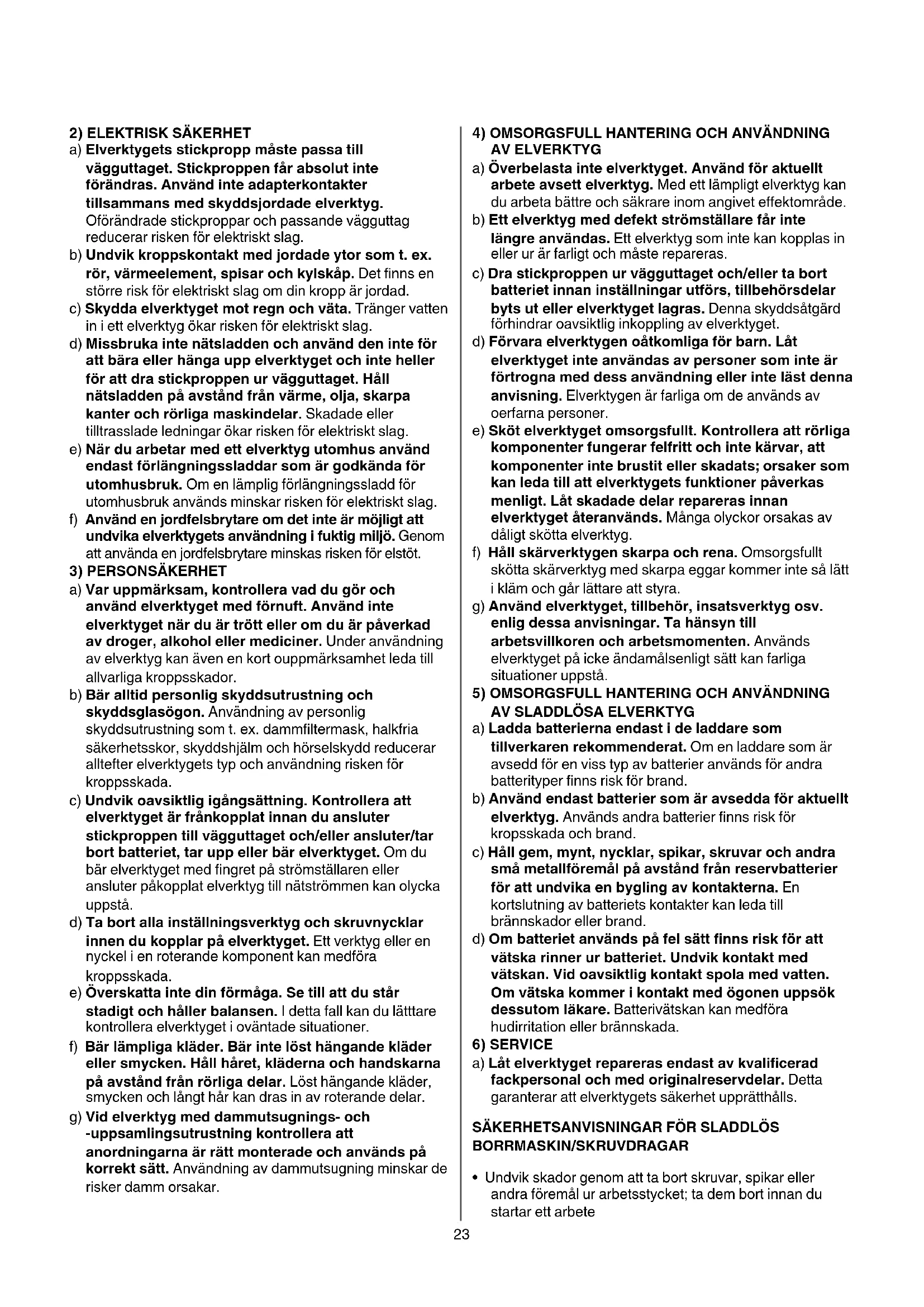

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det nns en större risk för elektriskt slag om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag. f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med ngret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lätttare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING

AV ELVERKTYG a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet eektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enlig dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper nns risk för brand. b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier nns risk för kropsskada och brand. c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. d) Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada.

a) Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

• Undvik skador genom att ta bort skruvar, spikar eller andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete24

• Kontrollera alltid att den tillförda strömtypen stämmer med spänningen som anges på laddarens märkplåt

• I händelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen eller dra ur laddarens stickpropp från elurtaget

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone motsvarar maskinens högsta tomgångsvarvtal

• Maskin/laddare får inte användas av barn eller personer med ett förståndshandikapp eller på annat sätt medsatt förmåga, såvida denna inte sker med överinseende av en vuxen person som ansvarar för personsäkerheten

• Barn får inte använda maskinen/laddaren som leksak

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med skruvtvingar eller i ett skruvstäd är mera stabilt än om det hålls fast för hand)

• Håll fast elverktyget endast vid de isolerade handtagen när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd (om elverktyget kommer i kontakt med en spänningsförande ledning sätts elverktygets metalldelar under spänning som sedan leder till elstöt)

• Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag (kontakt med elledningar kan förorsaka brand och elstöt; en skadad gasledning kan leda till explosion; borrning i vattenledning kan förorsaka sakskador eller elstöt)

• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)

• Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/ sjukdom hos personer i närheten); använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns

• Vissa typer av damm är klassicerade så som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns

• Följ de nationella krav, som nns angående damm, för de material du skall arbete med

• Kontrollera att omkopplare E 2 är i mellan position (låst läge) innan inställningar utförs eller tillbehörsdelar byts eller maskinen transporteras eller lagras LADDNING/BATTERIERNA

• Ladda endast batteriet med den medföljande laddaren

• Rör inte kontakten i laddaren

• Utsätt inte maskinen/laddaren/batteriet för regn

• Ladda inte batteriet i fuktig eller våt miljö

• Förvara maskinen/laddaren/batteriet i lokaler, där temperaturen inte överstiger 50°C eller faller under 0°C

• Anslut aldrig trasig laddare; lämna dem till en auktoriserad SKIL serviceverkstad för säkerhetskontroll

• Använd ej laddaren när sladd eller stickpropp är trasig; sladd eller stickpropp skall omedelbart bytas ut på någon av SKIL’s auktoriserade serviceverkstäder

• Använd aldrig trasig batteriet; de skall omedelbart bytas ut

• Försök ej ta isär laddaren eller batteriet

• Ej återuppladdningsbara batterier får ej uppladdas med laddaren

• Om Du räknar med att ej använda Ditt maskin under en lång tid är det bäst att dra ur laddarens stickpropp från elurtaget

FÖRKLARING AV SYMBOLERNA PÅ LADDAREN/

BATTERIET 3 Läs bruksanvisningen före användning 4 Använd laddaren enbart inomhus 5 Dubbel isolering (ingen jordning krävs) 6 Batterierna kan expolodera om de utsätts för eld, undanhåll batterierna från heta källor 7 Förvara maskinen/laddaren/batteriet i lokaler, där temperaturen inte överstiger 50°C 8 Laddaren får inte kastas i hushållssoporna 9 Batteriet får inte kastas i hushållssoporna ANVÄNDNING

• Kombinerad strömbrytare A 2 för till/från och hastighetskontroll Du kan variera hastigheten steglöst från noll till maximum genom att trycka mer eller mindre på avtryckaren

• Laddning av batteri 0 - anslut laddaren till ett vägguttag enligt bilden - den gröna lampan B tänds för att indikera att laddaren är klar för användning - sätt i batteriet i laddaren enligt anvisningarna ! batteriet kan också vara kvar i verktyget under laddningen; i sådana fall kan verktyget inte slås på - den gröna lampan B blinkar vilket indikerar att batteriet erhåller laddning - efter ca. 1 timme är batteriet fulladdat och den gröna lampan B slutar blinka och ger ett fast grön sken ! ta bort batteriet från laddaren, efter laddnignstiden förflutit; därmed förlängs livslängden på batteriet VIKTIGA: - om den gröna lampan B ej blinkar efter isättning av batteriet, kan detta bero på följande orsaker:

att batteriet är för kallt eller för varmt (laddaren laddar endast batteriet vid en temperatur mellan 0°C och 45°C)

2) att batteriet bör ersättas

- litiumjonbatteriet kan laddas när som helst (batteriet skadas inte om laddningsproceduren avbryts) - litiumjonbatteriet behöver inte vara tomt innan laddning (ingen “minneseekt”, som med nickelkadmiumbatterier) - under laddning kan laddaren och batteriet kännas varmt vid vidröring; detta är normalt och indikerar inget fel - kontrollera att batteriets utsida är ren och torr innan du placerar det i laddaren - ladda inte då temperaturen ligger under 0°C och over 45°C eftersom detta allvarligt kan skada batteriet och laddaren - tag ej bort batteriet från maskinen när den är igång - om Du räknar med att ej använda Ditt maskin under en lång tid är det bäst att dra ur laddarens stickpropp från elurtaget - när litiumjonbatteriet är tomt, stängs verktyget av automatiskt - om batteriet efter en tid börjar ta slut för snabbt efter att det laddats, kan det bero på att det är slitet och behöver bytas ut25

• Reversering av rotationsriktningen ! - om inte vänster/höger är inställt i rätt läge, kan inte strömbrytaren A 2 tryckas in ! ändra rotationsriktningen när maskinen är helt stilla

• Byte av borrbits @ - sätt in bitsen så djupt som möjligt i chucken - använd skruvbitar i kombination med en bithållare ! använd aldrig bits med trasig axel ! använd endast skarpa bits

• Justering av vridmoment (VariTorque) # - vridmomentet ökas genom att ringen C vrids från 1 till 15; det läget D låser kopplingen för att möjliggöra tyngre borrnings- eller skruvdragningsjobb - vid idragning av en skruv, försök först med VariTorque position 1 och öka tills det rätta djupet är nått

• Mekaniskt växelval $ - ställ in omkopplaren F på önskat varvtal ! påverka växellägesomkopplaren när maskinen går sakta HÖG EFFEKT (HIGH POWER) - högt vridmoment - för skruvdragning och borrning av stora diametrar - för gängskärning HÖG HASTIGHET (HIGH SPEED) - lågt vridmoment - för borrning av små diametrar

• Batteriindikator % - visar hur mycket laddning batteriet har kvar - indikator G tänds automatiskt när brytaren A 2 aktiveras

• Punktbelysning H ^ Punktbelysningen H tänds automatiskt när brytaren A 2 aktiveras

• Batteriskydd Slår automatiskt av verktyget när

1) belastningen är för stor

2) när batteriets temperatur över- eller underskrider

arbetsområdet -10 till +60°C

3) litiumjonbatteriet är nästan tomt (för att skydda mot

fullständig urladdning) - i båda fall blinkar de 3 batteriindikatorena G snabbt ! fortsätt inte trycka på till-/frånknappen efter att verktyget stängts av automatiskt; batteriet kan skadas

• Automatisk spindellåsning - när knappen A 2 inte trycks in, är spindeln låst - ger möjlighet att använda verktyget som en skruvare (även med tomt batteri)

• Fattning och styrning av maskinen & ! under arbetet, håll alltid verktyget i det grå greppet - håll ventilationsöppningarna J 2 ej övertäckta - lägg inte för mycket tryck på maskinen; låt maskinen göra arbetet åt dig ANVÄNDNINGSTIPS

• När du borrar i järnmetaller - förborra ett mindre hål då ett större behövs - olja in borren emellanåt

• Vid idragning av en skruv nära kortänden eller på sidan av trämaterialet skall förborrning ske för att undvika sprickbildning

• För bästa användning av maskinen är det nödvändigt med ett jämnt tryck på skruven, speciellt vid urdragning

• Vid skruvning i hårt trä bör man först förborra ett hål

• Det här verktyget är inte avsedd för yrkesmässig användning

• Håll din maskin och laddaren ren - rengör kontaktytorna i laddaren med alkohol eller kontaktrengöringsmedel ! dra ur laddarens stickpropp från elurtaget innan rengöring

• Om i elverktyget/laddaren trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget eller laddaren i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner nns på www.skil.com) - om laddaren är defekt sänd in både laddare och batteri till försäljaren eller SKIL serviceverkstad MILJÖ

• Elektriska verktyg, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt direktivet 2002/96/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen 8 kommer att påminna om detta när det är tid att kassera

• Batteriet måste hållas ifrån vår miljö och får således inte kastas som vanligt hushållsavfall (symbolen 9 kommer att påminna om detta när batteriet är slut) ! före avyttring av batterierna, tejpa kontaktytorna med kraftig tejp för att undvika kortslutning

• Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i “Tekniska data” överensstämmer med följande normer eller normativa dokument: EN 60335, EN 61000, EN 60745, EN 55014, enligt bestämmelserna i direktiven 2006/95/EG, 2004/108/EG, 2006/42/EG, 2011/65/EU, 2009/125/EG (EU föreskrift 1194/2012)

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på denna maskin 74 dB(A) och ljudeektnivån 85 dB(A) (standard deviation: 3 dB), och vibration ✱ m/s² (hand-arm metod; onoggrannhet K = 1,5 m/s²) ✱ vid borrning i metall <2,5 m/s² ✱ vid skruvdragning <2,5 m/s²

• Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån ! skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt
