KULLANIM KILAVUZU 2421 SKIL

• Bu alet, tahta, metal, seramik ve plastik malzemedeki delme işleri için geliştirilmiştir; elektronik hız kontrolü ve sağ/sol dönüşlü aletler vidalama ve diş açma işlerine de uygundur

• Bu alet profesyonel kullanıma yönelik değildir

• Bu aletin ışığı çalışma alanını doğrudan aydınlatmak için tasarlanmış olup, konutlardaki mekan aydınlatmasına uygun değildir

• Bu kullanma kılavuzunu okuyun ve saklayın 3

A Açma/kapama ve hız kontrol anahtarı B Yeşil şarj ışığı C Tork kontrol D Kilit konumu (kavrama) E Dönüş yönü değiştirme düğmesi58 F Vites seçme şalteri G Akü sarj süre göstergesi H Spot ışık J Havalandırma yuvaları K Şarj cihazı

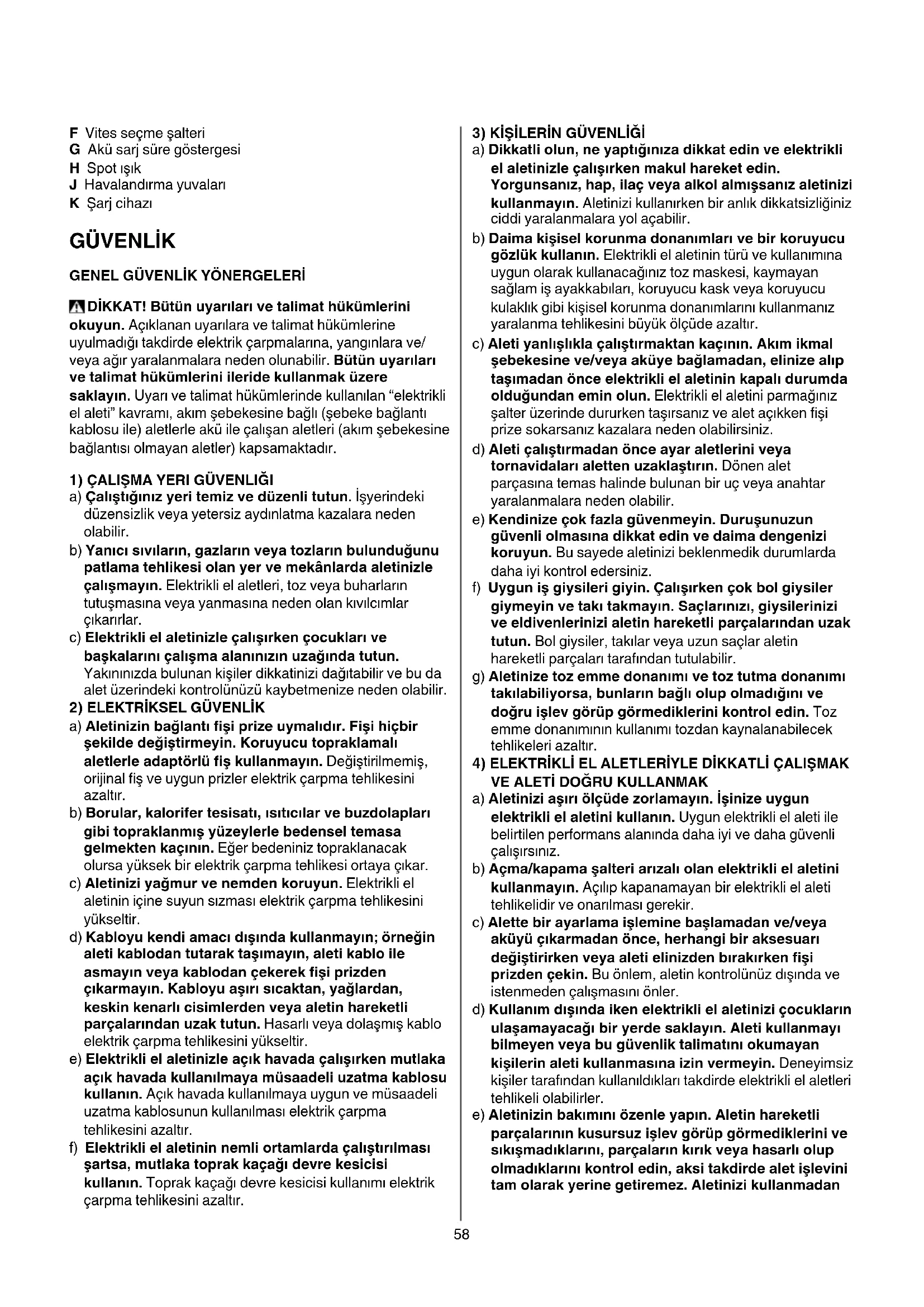

GENEL GÜVENLİK YÖNERGELERİ

DİKKAT! Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/ veya ağır yaralanmalara neden olunabilir. Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın. Uyarı ve talimat hükümlerinde kullanılan “elektrikli el aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır.

1) ÇALIŞMA YERI GÜVENLIĞI

a) Çalıştığınız yeri temiz ve düzenli tutun. İşyerindeki düzensizlik veya yetersiz aydınlatma kazalara neden olabilir. b) Yanıcı sıvıların, gazların veya tozların bulunduğunu patlama tehlikesi olan yer ve mekânlarda aletinizle çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına veya yanmasına neden olan kıvılcımlar çıkarırlar. c) Elektrikli el aletinizle çalışırken çocukları ve başkalarını çalışma alanınızın uzağında tutun. Yakınınızda bulunan kişiler dikkatinizi dağıtabilir ve bu da alet üzerindeki kontrolünüzü kaybetmenize neden olabilir.

2) ELEKTRİKSEL GÜVENLİK

a) Aletinizin bağlantı fişi prize uymalıdır. Fişi hiçbir şekilde değiştirmeyin. Koruyucu topraklamalı aletlerle adaptörlü fiş kullanmayın. Değiştirilmemiş, orijinal fiş ve uygun prizler elektrik çarpma tehlikesini azaltır. b) Borular, kalorifer tesisatı, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Eğer bedeniniz topraklanacak olursa yüksek bir elektrik çarpma tehlikesi ortaya çıkar. c) Aletinizi yağmur ve nemden koruyun. Elektrikli el aletinin içine suyun sızması elektrik çarpma tehlikesini yükseltir. d) Kabloyu kendi amacı dışında kullanmayın; örneğin aleti kablodan tutarak taşımayın, aleti kablo ile asmayın veya kablodan çekerek fişi prizden çıkarmayın. Kabloyu aşırı sıcaktan, yağlardan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini yükseltir. e) Elektrikli el aletinizle açık havada çalışırken mutlaka açık havada kullanılmaya müsaadeli uzatma kablosu kullanın. Açık havada kullanılmaya uygun ve müsaadeli uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. f) Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka toprak kaçağı devre kesicisi kullanın. Toprak kaçağı devre kesicisi kullanımı elektrik çarpma tehlikesini azaltır.

3) KİŞİLERİN GÜVENLİĞİ

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli el aletinizle çalışırken makul hareket edin. Yorgunsanız, hap, ilaç veya alkol almışsanız aletinizi kullanmayın. Aletinizi kullanırken bir anlık dikkatsizliğiniz ciddi yaralanmalara yol açabilir. b) Daima kişisel korunma donanımları ve bir koruyucu gözlük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak kullanacağınız toz maskesi, kaymayan sağlam iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi kişisel korunma donanımlarını kullanmanız yaralanma tehlikesini büyük ölçüde azaltır. c) Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı durumda olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıkken fişi prize sokarsanız kazalara neden olabilirsiniz. d) Aleti çalıştırmadan önce ayar aletlerini veya tornavidaları aletten uzaklaştırın. Dönen alet parçasına temas halinde bulunan bir uç veya anahtar yaralanmalara neden olabilir. e) Kendinize çok fazla güvenmeyin. Duruşunuzun güvenli olmasına dikkat edin ve daima dengenizi koruyun. Bu sayede aletinizi beklenmedik durumlarda daha iyi kontrol edersiniz. f) Uygun iş giysileri giyin. Çalışırken çok bol giysiler giymeyin ve takı takmayın. Saçlarınızı, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, takılar veya uzun saçlar aletin hareketli parçaları tarafından tutulabilir. g) Aletinize toz emme donanımı ve toz tutma donanımı takılabiliyorsa, bunların bağlı olup olmadığını ve doğru işlev görüp görmediklerini kontrol edin. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır.

a) Aletinizi aşırı ölçüde zorlamayın. İşinize uygun elektrikli el aletini kullanın. Uygun elektrikli el aleti ile belirtilen performans alanında daha iyi ve daha güvenli çalışırsınız. b) Açma/kapama şalteri arızalı olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılması gerekir. c) Alette bir ayarlama işlemine başlamadan ve/veya aküyü çıkarmadan önce, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, aletin kontrolünüz dışında ve istenmeden çalışmasını önler. d) Kullanım dışında iken elektrikli el aletinizi çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu güvenlik talimatını okumayan kişilerin aleti kullanmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldıkları takdirde elektrikli el aletleri tehlikeli olabilirler. e) Aletinizin bakımını özenle yapın. Aletin hareketli parçalarının kusursuz işlev görüp görmediklerini ve sıkışmadıklarını, parçaların kırık veya hasarlı olup olmadıklarını kontrol edin, aksi takdirde alet işlevini tam olarak yerine getiremez. Aletinizi kullanmadan59 önce hasarlı parçaları onartın. Birçok iş kazası aletlerin kötü ve yetersiz bakımından kaynaklanır. f) Kesici uçları keskin ve temiz tutun. İyi bakım görmüş kesici uçlar daha ender sıkışırlar ve daha iyi yönlendirilirler. g) Elektrikli el aletlerini, aksesuarı, uçları ve benzerlerini bu güvenlik talimatına uygun olarak kullanın. Aletinizi kullanırken çalışma koşullarını ve yaptığınız işi daima dikkate alın. Elektrikli el aletlerini kendileri için öngörülen işlerin dışında kullanmak tehlikeli durumların ortaya çıkmasına neden olabilir.

a) Aküleri sadece üretici tarafından tavsiye edilen şarj cihazlarında şarj edin. Belirli bir tür akü için geliştirilmiş bir şarj cihazının değişik bir akü için kullanılması yangın tehlikesine yol açar. b) Elektrikli el aletlerinde sadece o alet için öngörülen aküleri kullanın. Başka akülerin kullanılması yaralanmalara ve yangın tehlikesinin ortaya çıkmasına neden olabilir. c) Kullanım dışında bulunan aküleri, kontaklar arasında köprüleme yapma olasılığı bulunan büro ataçları, madeni paralar, anahtarlar, çiviler, vidalar veya diğer küçük metal eşya ve cisimlerden uzak tutun. Akü kontakları arasındaki bir kısa devre yanmalara veya yangın çıkmasına neden olabilir. d) Yanlış kullanım durumunda akünün dışına sıvılar sızabilir. Bu sıvılara temas etmeyin. Yanlışlıkla aküden sızan sıvılara temas ederseniz, temas yerini hemen su ile yıkayın. Eğer söz konusu sıvı gözünüze kaçacak olursa hemen bir hekime başvurun. Aküden dışarı sızan sıvılar cildinizde tahrişlere veya yanmalara neden olabilir.

a) Aletinizi sadece uzman bir elemana ve orijinal yedek parçalar kullandırarak onartın. Böylelikle aletin güvenliğini korumuş olursunuz. AKÜLÜ DELME / VİDALAMA MAKINESI İÇİN GÜVENLİK TALİMATI

• İş parçasının vida, çivi ve benzeri malzeme tarafından hasar görmemesi için dikkatli olun; çalışmaya başlamadan önce bunları çıkartın

• Güç geriliminin, şarj cıhazın özellik plakasında belirtilen voltaj değeriyle aynı olduğunu sık sık kontrol edin

• Alet normal çalışmıyorsa veya değişik gürültüler geliyorsa, aleti hemen kapatın veya şarj cihazın fişini prizden çekin

• SKIL sadece orjinal aksesuarlar kullanıldığında aletin düzgün çalışmasını garanti eder

• Bu aletle kullanacağınız aksesuar edilen devir sayısı en azından aletin boştaki en yüksek devir sayısı kadar olmalıdır

• Alet/şarj cihazı, güvenliklerinden sorumlu bir kişi tarafından aletin/şarj cıhazın kullanımı ile ilgili gözetim ve açıklama sağlanmadığı takdirde fiziksel, duyumsal ya da zihinsel olarak gelişmemiş ya da yeterli bilgi ve deneyime sahip olmayan kişiler (çocuklar dahil) tarafından kullanılmamalıdır

• Çocukların aletle/şarj cihazıyla oynamasını engelleyin

• Çalıştığınız parçayı sabitleyin (kıskaçlarla ya da mengeneyle sabitlenmiş bir iş parçası elle tutulan işten daha güvenilirdir)

• Alet ucunun görünmeyen elektrik kablolarına veya kendi bağlantı kablosuna temas etme olasılığı olan işleri yaparken aleti sadece izolasyonlu tutamaklarından tutun (akım ileten elektrik kablolarıyla temas aletin metal parçalarının da elektrik akımına maruz kalmasına ve elektrik çarpmalarına neden olabilir)

• Görünmeyen elektrik kablolarını belirlemek için uygun bir tarama cihazı kullanın veya yerel akım ikmal şirketlerinden yardım isteyin (elektrik kablolarıyla temas, yangın çıkmasına veya elektrik çarpmalarına neden olabilir; bir gaz borusu hasar görürse patlama tehlikesi ortaya çıkar; bir su borusunun delinmesi halinde maddi hasarlar meydana gelebilir veya elektrik çarpma tehlikesi ortaya çıkabilir)

• Bu aletle asbest içeren malzemeleri işlemeyin (asbest kanserojen bir madde kabul edilir)

• Kurşun içeren boya, bazı ahşap türleri, mineral ve metal gibi malzemelerden çıkan toz zararlı olabilir (tozla temasta bulunulması veya solunması operatörde veya yakında bulunan kişilerde alerjik reaksiyonlara ve/veya solunum yolu hastalıklarına neden olabilir); toz maskesi takın ve toz ekstraksiyon cihazıyla çalışın (bağlanabiliyorsa)

• Bazı toz tipleri (örneğin meşe ve kayın ağacı tozu), bilhassa ahşap yenileme katkı maddeleriyle birlikte, karsinojenik olarak sınıflandırılır; toz maskesi takın ve toz ekstraksiyon cihazı ile çalışın (bağlanabiliyorsa)

• Çalışmak istediğiniz malzemelerin, toz ile ilgili ulusal taleplerini takip ediniz

• Herhangi bir aksesuar değişikliği yada ayarlama yapmadan veya cihaz hareket halindeyken ve/veya boşta bekler vaziyette iken, E 2 düğmesinin orta pozisyonda (kilit pozisyonu) olduğuna emin olunuz ŞARJ/BATARYALAR

• Bataryayı sadece aletle birlikte teslim edilen şarj cihazı ile şarj edin

• Şarj cihazı içindeki kontaklara dokunmayın

• Aleti, şarj cıhazını ve bataryayı hiçbir zaman yağmur altında bırakmayın

• Bataryayı nemli ve ıslak ortamlarda şarj etmeyin

• Aleti, şarj cıhazını ve bataryayı daima 0° - 50° arasındaki oda sıcaklığında saklayın

• Hasarlı şarj cihazını çalıştırmayın, test yapmak üzere sözleşmeli bir SKIL servisinde getirin

• Kablo veya fiş hasarlı ise şarj cihazını kullanmayın, hasarlı kablo veya fişi sözleşmeli bir SKIL servisinde yeniletin

• Hasarlı batarya’ları kullanmayın, hemen yenileyin

• Şarj cihazını ve bataryayı hiçbir zaman sökmeyi denemeyin

• Şarj edilemeyen aküleri şarj cıhazı ile şarj etmeyi denemeyin

• Aletinizi uzun süre kullanmayacaksanız, şarj cihazının şebeke fişini prizden çekin

ŞARJ ALETI/PIL ÜZERINDEKI SIMGELERIN

AÇIKLAMASI 3 Kullanmadan önce kılavuzu okuyun 4 Şarj aletini yalnızca kapalı yerlerde kullanın 5 Çift yalıtım (topraklama kablosu gerekli değildir)60 6 Piller ateşe maruz kaldığında patlar, bu yüzden herhangi bir nedenle pili yakmayın 7 Aleti, şarj cıhazını ve bataryayı daima 0°- 50° arasındaki oda sıcaklığında saklayın 8 Şarj cihazını evdeki çöp kutusuna atmayınız 9 Bataryayı evdeki çöp kutusuna atmayınız kULLANIm

• Açma/kapama ve hız kontrolü işlevini gören kominasyon şalteri A 2 Şaltere az veya çok basmak suretiyle hiz sıfırdan maksimuma kadar kademesiz olarak ayärlanabilir

• Bataryanın şarjı 0 - şarj cihazını gösterildiği gibi prize takın - yeşil ışık B yanarak şarj cihazın işleme hazır olduğunu belirtecektir - bataryayı şekilde gösterildiği gibi şarj cihazına yerleştirin ! şarj işlemi boyunca batarya alete takılı olarak da durabilir; bu durumda alet çalıştırılamaz - yeşil ışığı B yanar/söner, bu, hızlı şarj işlemini gösterir - yaklaşık 1 saat süren şarj işleminden şonra batarya tam olarak şarj olur ve yanar/söner yeşil ışık B sabit hale gelir

şarj işlemleri bittikten sonra batarya şarj cihazından çıkarılmalıdır; bu yolla bataryanın kullanım ömrü uzar ÖNEMLİ: - eğer yeşil ışığı B bataryayı yerine yerleştirildikten sonra yanıp sönmeye başlamazsa, şu olasılıklar söz konusudur:

1) hızlı şarj işlemi için sıcaklık çok yüksek veya çok

düşük (hızlı şarj ancak bataryayı sıcaklığı 0° ile 45° arasında iken mümkündür)

2) bataryanın değiştirilmesi gerektiğini gösterir

- lityum-iyon pil istediğiniz zaman şarj edilebilir (şarj işleminin yarıda kesilmesi pile zarar vermez) - lityum-iyon pillerinin şarj edilmeden önce boşalmasına gerek yoktur (nikel cadmium piller gibi “hafıza etkisi” yoktur) - şarj işlemi sırasında bataryayı ve şarj cihazı ısınabilir; bu normaldir ve bir sorun değildir - şarj cihazına takmadan önce, bataryanın dış yüzeyinin temiz ve kuru olduğundan emin olun - 0°’nin altında ve 45°’nin üstündeki sıcaklıklarda şarj işleminden kaçının, çünkü bu durumda şarj cihazı ve batarya hasar görebilir - alet çalışır durumda iken bataryayı çıkarmayın - aletinizi uzun süre kullanmayacaksanız, şarj cihazının şebeke fişini prizden çekin - lityum-iyon pil boşalınca alet otomatik olarak kapanır - şarj edildikten sonra, belirgin şekilde kısalan çalışma süresi bataryanın eskidiğini ve değiştirilmesi gerektiğini gösterir

• Dönüş yönünü değiştirme ! - sol/sağ pozisyonları doğru olarak kilitlenme yapmadığı takdirde, açma/kapama şalteri A 2 çalışmaz ! dönüş yönünü sadece alet tamamen dururken değiştirin

• Uçları değiştirme @ - uçları yuvaya mümkün olduğu kadar çok itin - vidalama uçlarını mutlaka bir uç tutucuyla birlikte kullanın ! hasarlı uçları kullanmayın ! sadece keskin uçlar kullanın

• Tork kontrolü (VariTorque) # - kuplaj halkası C, 1’den 15’e doğru çevrildikçe tork yükselir; D pozisyonunda kuplaj bloke olur ve ağır delme ve vidalama işleri yapılabilir - bir vidayı takarken önce VariTorque’ünün 1. pozisyonu ile başlayın, daha sonra istediğiniz derinliğe ulaşıncaya kadar yavaş yavaş torku yükseltin

• Mekanik vites seçimi $ - F şalterini istediğiniz devir pozisyonuna getirin ! vitesi değiştirme işlemini alet yavaş çalışırken yapın YÜKSEK GÜÇ (HIGH POWER) - yüksek tork - büyük çaplı vidalama ve delmeler için - diş açma için YÜKSEK DEVİR (HIGH SPEED) - duşük tork - küçük çaplı delmeler için

• Batarya sarj süre göstergesi % - bataryanın kullanma süresini gösterir - A 2 şalter çalıştırılınca G göstergesi otomatik olarak yanar

• Spot ışık H ^ A 2 Şalter çalıştırılınca H spot ışık otomatik olarak yanar

• Pil koruma Aşağıdaki durumlar oluştuğunda aleti otomatik olarak kapatır

1) yük çok yüksek olduğunda

2) batarya sıcaklığı uygun çalışma sıcaklık aralığı olan -10

to +60°C içinde değil

3) lityum-iyon pil bitmeye yakınken (aşırı boşalmaya karşı

koruma sağlamak için) - her iki durumda da batarya seviye göstergesinin 3 LED ışığı G hızlı aralıklarla yanıp sönecektir ! alet otomatik olarak kapandıktan sonra açma/ kapama düğmesine basmayın; pil hasar görebilir

• Otomatik elle sıkıştırılabilen mandren - A 2 düğmesi basılı olmadığında, mil kilitli demektir - aleti tornavida olarak kullanmanızı sağlar (üstelik bataryanın boş olması durumunda bile)

• Aletin tutulması ve kullanılması & ! çalışma esnasında, aleti daima gri renkli bölge(ler)den tutun(uz) - havalandırma yuvalarını J 2 açık tutun - alete çok fazla baskı uygulamayın, bırakın alet sizin için çalışsın UYGULAmA

• Metalde delik açarken - önce kuçük bir kılavuz delik açın - matkap uçlarını belirli aralıklarla yağlayın

• Bir tahtanın baş kısmına veya sonuna bir vida vidalanırken, tahtanın yarılmaması içın bir ön kılavuz delik açın

• Aletin optimal kullanımı için vidanın uzerine sürekli baskı uygulanmalıdır

• Sert tahtaya vidalama yapmadan önce, bir ön kılavuz delik açılmalıdır61

• Bu alet profesyonel kullanıma yönelik değildir

• Aletinizi ve şarj cihazınızı daima temiz tutun - kontak yerlerini alkol veya kontak temizleme maddesi ile temizleyin ! şarj cihazını temizlemeden önce, cihazın fişini prizden çekin

• Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen aleti/şarj cihazı arıza yapacak olursa, onarım SKIL elektrikli aletleri için yetkili bir serviste yapılmalıdır - aleti veya şarj cihazını ambalajıyla birlikte satın alma belgenizide ekleyerek satıcınıza veya en yakın SKIL servisine ulaştırın (adresler ve aletin servis şemaları www.skil.com adresinde listelenmiştir) - şarj cihazının arızalı olması durumunda şarj cihazını ve pili satıcınıza veya SKIL servis istasyonuna gönderin ÇEVRE

• Elektrikli aletlerini, aksesuarları ve ambalajları evdeki çöp kutusuna atmayınız (sadece AB ülkeleri için) - kullanılmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2002/96/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir - sembol 8 size bunu anımsatmalıdır

• Batarya çevre koruma hükümlerine uygun olarak tasfiye edilmeli, ev çöplerine karışmamalıdır (sembol 9 size bunu anımsatmalıdır) ! bataryayı tasfiye etmeden önce, kaçak akımları önlemek üzere batarya uçlarını ağır bir bantla sarın UYGUNLUK BEYANI

• Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan ürünün aşağıdaki norm veya normatif belgelere uygunluğunu beyan ederiz: EN 60335, EN 61000, EN 60745, EN 55014, yönetmeliği hükümleri uyarınca 2006/95/EG, 2004/108/EG, 2006/42/EG, 2011/65/EU, 2009/125/EG (EU düzenleme 1194/2012)

• Ölçülen EN 60745 göre ses basıncı bu makinanın seviyesi 74 dB(A) ve çalışma sırasındaki gürültü 85 dB(A) (standart sapma: 3 dB), ve titreşim ✱ m/s² (el-kol metodu; tolerans K = 1,5 m/s²) ✱ metalde delerken <2,5 m/s² ✱ vidalama yaparken <2,5 m/s²

• Titreşim emisyon seviyesi EN 60745’te sunulan standart teste göre ölçülmüştür; bu seviye, bir aleti bir başkasıyla karşılaştırmak amacıyla ve aletin söz konusu uygulamalarda kullanılması sırasında titreşime maruz kalma derecesinin ön değerlendirmesi olarak kullanılabilir - aletin farklı uygulamalar için veya farklı ya da bakımı yetersiz yapılmış aksesuarlarla kullanılması, maruz kalma seviyesini belirgin biçimde artırabilir - aletin kapalı olduğu veya çalıştığı ancak gerçek anlamda iş yapmadığı zamanlarda, maruz kalma seviyesi belirgin biçimde azalabilir ! aletin ve aksesuarlarının bakımını yaparak, ellerinizi sıcak tutarak ve iş modellerinizi düzenleyerek kendinizi titreşimin etkilerinden koruyun
