MANUAL DE UTILIZADOR 2421 SKIL

Berbequim/aparafusadora sem fio 2421 INTRODUÇÃO

• A ferramenta é determinada para furar em madeira, metal, cerâmica e plástico; ferramentas com regulação electrónica da velocidade e marcha a direita/esquerda também são apropiadas para aparafusar e cortar roscas

• Esta ferramenta não se destina a utilização prossional

• A luz desta ferramenta eléctrica serve para iluminar a área de trabalho directa da ferramenta eléctrica e não é adequada para a iluminação ambiente no âmbito doméstico

• Leia e guarde este manual de instruções 3

A Interruptor para ligar/desligar e regulação da velocidade B Luz do carregador verde C Anel para regulação do aperto D Posição de xação (embraiagem) E Comutador para inverter o sentido da rotação F Comutador de marchas G Indicador do nível de carregamento da bateria H Foco J Aberturas de ventilação K Carregador SEGURANÇA

INSTRUÇÕES DE SEGURANÇA GERAIS

ATENÇÃO! Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. O termo “ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada. Desordem ou áreas de trabalho com fraca iluminação podem causar acidentes. b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas que podem iprovocar a ignição de pó e vapores. c) Mantenha crianças e outras pessoas afastadas da ferramenta eléctrica durante o trabalho com a42 ferramenta. Distrações podem causar a falta de controle sobre o aparelho.

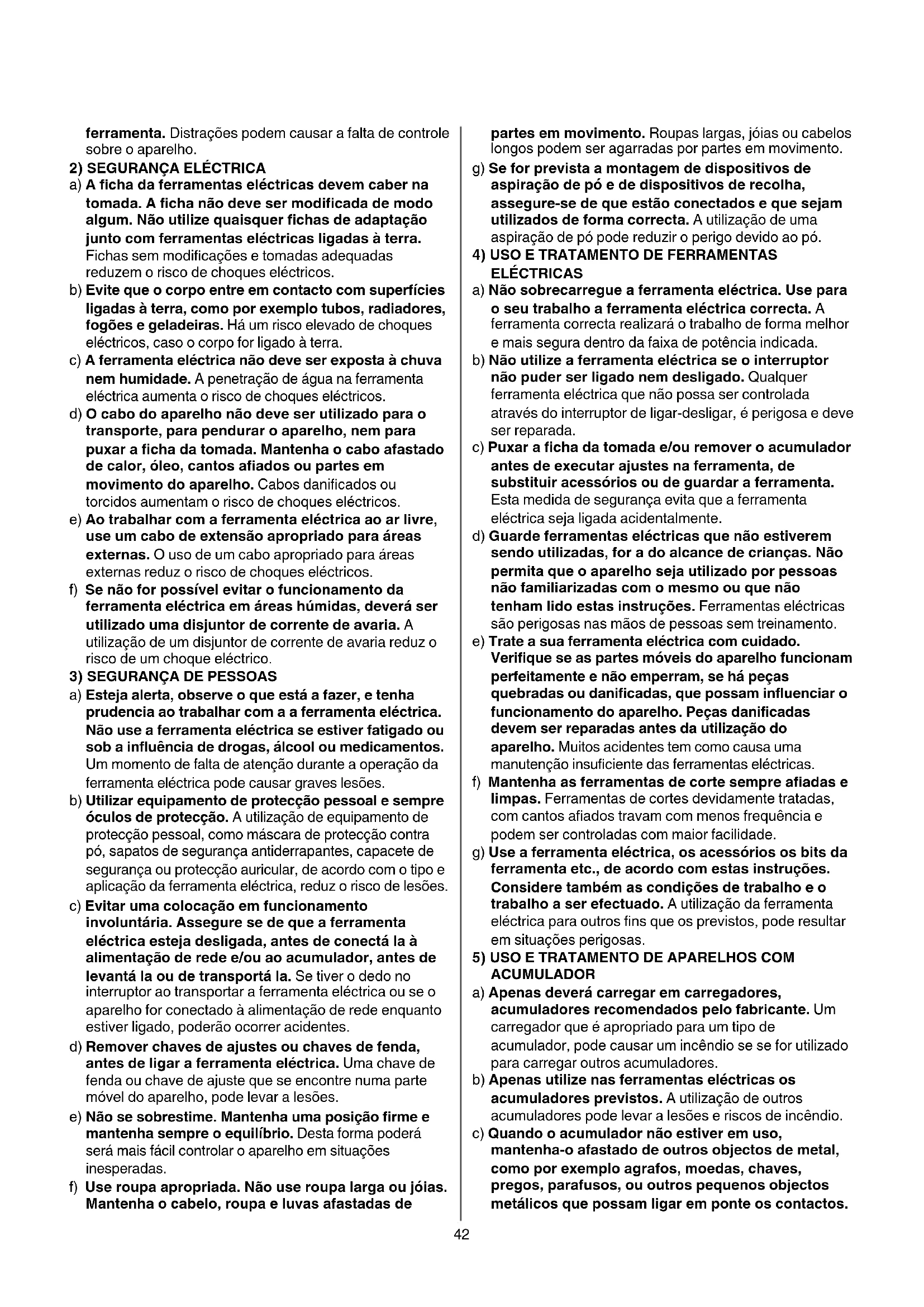

2) SEGURANÇA ELÉCTRICA

a) A ficha da ferramentas eléctricas devem caber na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer fichas de adaptação junto com ferramentas eléctricas ligadas à terra. Fichas sem modicações e tomadas adequadas reduzem o risco de choques eléctricos. b) Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e geladeiras. Há um risco elevado de choques eléctricos, caso o corpo for ligado à terra. c) A ferramenta eléctrica não deve ser exposta à chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques eléctricos. d) O cabo do aparelho não deve ser utilizado para o transporte, para pendurar o aparelho, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou partes em movimento do aparelho. Cabos danicados ou torcidos aumentam o risco de choques eléctricos. e) Ao trabalhar com a ferramenta eléctrica ao ar livre, use um cabo de extensão apropriado para áreas externas. O uso de um cabo apropriado para áreas externas reduz o risco de choques eléctricos. f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado uma disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha prudencia ao trabalhar com a a ferramenta eléctrica. Não use a ferramenta eléctrica se estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a operação da ferramenta eléctrica pode causar graves lesões. b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure se de que a ferramenta eléctrica esteja desligada, antes de conectá la à alimentação de rede e/ou ao acumulador, antes de levantá la ou de transportá la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover chaves de ajustes ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste que se encontre numa parte móvel do aparelho, pode levar a lesões. e) Não se sobrestime. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma poderá será mais fácil controlar o aparelho em situações inesperadas. f) Use roupa apropriada. Não use roupa larga ou jóias. Mantenha o cabelo, roupa e luvas afastadas de partes em movimento. Roupas largas, jóias ou cabelos longos podem ser agarradas por partes em movimento. g) Se for prevista a montagem de dispositivos de aspiração de pó e de dispositivos de recolha, assegure-se de que estão conectados e que sejam utilizados de forma correcta. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

4) USO E TRATAMENTO DE FERRAMENTAS

ELÉCTRICAS a) Não sobrecarregue a ferramenta eléctrica. Use para o seu trabalho a ferramenta eléctrica correcta. A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da faixa de potência indicada. b) Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de ligar-desligar, é perigosa e deve ser reparada. c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes na ferramenta, de substituir acessórios ou de guardar a ferramenta. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. d) Guarde ferramentas eléctricas que não estiverem sendo utilizadas, for a do alcance de crianças. Não permita que o aparelho seja utilizado por pessoas não familiarizadas com o mesmo ou que não tenham lido estas instruções. Ferramentas eléctricas são perigosas nas mãos de pessoas sem treinamento. e) Trate a sua ferramenta eléctrica com cuidado. Verifique se as partes móveis do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danificadas, que possam influenciar o funcionamento do aparelho. Peças danificadas devem ser reparadas antes da utilização do aparelho. Muitos acidentes tem como causa uma manutenção insuciente das ferramentas eléctricas. f) Mantenha as ferramentas de corte sempre afiadas e limpas. Ferramentas de cortes devidamente tratadas, com cantos aados travam com menos frequência e podem ser controladas com maior facilidade. g) Use a ferramenta eléctrica, os acessórios os bits da ferramenta etc., de acordo com estas instruções. Considere também as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros ns que os previstos, pode resultar em situações perigosas.

5) USO E TRATAMENTO DE APARELHOS COM

ACUMULADOR a) Apenas deverá carregar em carregadores, acumuladores recomendados pelo fabricante. Um carregador que é apropriado para um tipo de acumulador, pode causar um incêndio se se for utilizado para carregar outros acumuladores. b) Apenas utilize nas ferramentas eléctricas os acumuladores previstos. A utilização de outros acumuladores pode levar a lesões e riscos de incêndio. c) Quando o acumulador não estiver em uso, mantenha-o afastado de outros objectos de metal, como por exemplo agrafos, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos.43 Um curto circuito entre os contactos do acumulador pode causar queimaduras ou incêndio. d) Aplicações inadequadas podem provocar fugas do líquido do acumulador. Evite o contacto com este líquido. No caso de um contacto acidental, lave imediatamente com água fresca. Se o líquido entrar em contacto com os olhos, procure um auxílio médico. O líquido que escapa do acumulador pode levar a irritações ou queimaduras da pele.

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser colocadas peças sobressalentes originais. Desta forma é assegurada a segurança da ferramenta eléctrica.

• Evite danicar a ferramenta em superfícies com pregos ou parafusos; remova-os antes de começar a trabalhar

• Certique-se sempre de que a tensão de alimentação está de acordo com a tensão indicada na placa de identicação do carregador

• Em caso de anomalias eléctricas ou mecânicas, desligue imediatamente a ferramenta ou desligue o carregador da fonte de corrente

• A SKIL só pode garantir um funcionamento perfeito da ferramenta, quando utilizada com os acessórios originais

• Utilize apenas acessórios com um número de rotação admissível no mínimo tão alto como o mais alto número de rotação em vazio da ferramenta

• A ferramenta/o carregador não deve ser utilizada/o por pessoas (incluindo crianças) com deciências físicas, sensoriais ou mentais, ou falta de experiência e conhecimentos, excepto se tiverem supervisão ou receberem instrução relacionada com a utilização da ferramenta/do carregador por uma pessoa responsável pela sua segurança

• Certique-se de que as crianças não brincam com a ferramenta/o carregador

• Fixe a peça de trabalho (uma peça de trabalho xa com dispositivos de xação ou num torno ca melhor xa do que manualmente)

• Ao executar trabalhos durante os quais podem ser atingidos cabos eléctricos ou o próprio cabo de rede deverá sempre segurar a ferramenta eléctrica pelas superfícies de punho isoladas (o contacto com um cabo sob tensão também coloca peças de metal da ferramenta eléctrica sob tensão e leva a um choque eléctrico)

• Utilizar detectores apropriados para detectar tubos e cabos de alimentação escondidos, ou consulte a firma de alimentação local (o contacto com um cabo eléctrico pode levar a incêndio e choque eléctrico; a danicação de um cano de gás pode levar à explosão; a penetração de uma tubulação de água provoca danos materiais ou pode provocar um choque eléctrico)

• Não processar material que contenha asbesto (asbesto é considerado como sendo cancerígeno)

• O pó do material, como tinta com chumbo, algumas espécies de madeira, minerais e metais, pode ser prejudicial (contacto ou inalação do pó pode provocar reacções alérgicas e/ou doenças respiratórias ao operador ou às pessoas presentes); use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Determinados tipos de pó são classicados como substâncias cancerígenas (como pó de carvalho e faia), em especial, juntamente com aditivos para acondicionamento da madeira; use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extração de pó, em função dos materiais que vão ser utilizados

• Assegure-se que o comutador E 2 está na posição intermédia (de bloqueado) antes de efectuar ajustes na ferramenta ou substituir acessórios assim como quando transportar ou armazenar a ferramenta CARGA/BATERIAS

• Recarregue a bateria só com o carregador que é fornecido com a ferramenta

• Não toque nos terminais do carregador

• Não exponha a ferramenta/carregador/bateria à chuva

• Não carregue a bateria em locais molhados ou húmidos

• Guarde a ferramenta/carregador/bateria em locais onde a temperatura não exceda os 50°C ou baixe os 0°C

• Não utilize o carregador se estiver danicado; levo-o a um dos Postos de Assistência autorizados SKIL para proceder a um teste

• Não utilize o carregador caso o o ou tomada estejam danicados; quer o o, quer a tomada deverão ser imediatamente substituidos num dos Postos de Assistência autorizados SKIL

• Não utilize baterias danicadas; devem ser substituidas imediatamente

• Não desmonte o carregador ou a bateria

• Não tente recarregar baterias não recarregáveis com o carregador

• Se prever não utilizar a ferramenta por um longo periodo, deverá desligar o carregador da fonte de corrente EXPLICAÇÃO DOS SÍMBOLOS DO CARREGADOR/ BATERIA 3 Leia o manual de instruções antes de utilizar o equipamento 4 Utilize apenas o carregador dentro de casa 5 Isolamento duplo (nenhum fio de terra necessário) 6 As baterias explodirão quando colocadas num fogo, por isso, não queime as baterias por nenhum motivo 7 Guarde a ferramenta/carregador/bateria em locais onde a temperatura não exceda os 50°C 8 Não deite o carregador no lixo doméstico 9 Não deite a bateria no lixo doméstico MANUSEAMENTO

• Interruptor combinado A 2 para ligar/desligar e controle da velocidade O controle da velocidade é feito do zero até ao máximo possível, pressionando o gatilho, para mais ou para menos velocidade

• Recarga da bateria 0 - ligar o carregador à fonte de corrente como ilustrado - a luz verde B acende a indicar que o carregador está pronto a funcionar - introduza a bateria no carregador, conforme ilustrado44 ! a bateria pode permanecer na ferramenta durante o carregamento; no entanto, a ferramenta não poderá ser ligada - a luz verde B pisca informando que a bateria está a receber uma carga - após aproximadamente 1 hora a bateria estará completamente carregada e a luz verde B permanece acesa ! desligue a bateria do carregador, após do período de carga ter terminado, para poder, assim, prolongar a duração da bateria IMPORTANTE: - se a luz verde B não piscar aquando da inserção da bateria, signica que:

1) a bateria está demasiado quente ou fria (o

carregador apenas transmite carga se a bateria estiver a uma temperatura entre os 0°C e os 45°C)

2) a bateria deve ser substituída

- pode carregar a bateria de iões de lítio a qualquer momento (a interrupção do procedimento de carregamento não danica a bateria) - a bateria de iões de lítio não tem de estar totalmente descarregada antes de a carregar (não tem “efeito de memória”, como acontece com as baterias de níquel-cádmio) - durante a carga o carregador e bateria poderão aquecer; isto é normal e não representa um problema - assegure-se de que a superfície exterior da bateria está limpa e seca antes de a colocar no carregador - não carregue a bateria abaixo dos 0°C e acima dos 45°C; isso danicará seriamente a bateria e o carregador - não desligue a bateria da ferramenta enquanto ela estiver a trabalhar - se prever não utilizar a ferramenta por um longo periodo, deverá desligar o carregador da fonte de corrente - quando a bateria de iões de lítio estiver descarregada, a ferramenta desliga-se automaticamente - um período de funcionamento muito reduzido após o carregamento da bateria indica que esta se encontra gasta, pelo que deverá ser substituída

• Inversão do sentido da rotação ! - quando não forem correctamente reguladas as posições esquerda/direita, o interruptor A 2 não será accionado ! inverta o comutador do sentido de rotação apenas quando a ferramenta desligada

• Substituição de brocas @ - empurre a ponta o mais profundamente possível na bucha - utilize as pontas de aparafusar juntamente com um suporte de pontas ! não utilize pontas com encabadouros danificados ! utilize apenas puntas com pontas afiadas

• Regulação do aperto (VariTorque) # - o aperto de saída aumentará logo que o anel de embraiagem C for movido de 1 para 15; a posição D bloqueará a embraiagem para permitir furar ou aparafusar em trabalhos pesados - quando apertar um parafuso, comece usando VariTorque na posição 1 aumentando em seguida até a profundidade desejada

• Selecção mecânica de marcha $ - coloque o selector F na velocidade desejada ! accione o selector de marcha em baixa rotação ALTA POTÊNCIA (HIGH POWER) - aperto forte - para aparafusar e furar grandes diametros - para roscar ALTA VELOCIDADE (HIGH SPEED) - aperto fraco - para furar pequenos diametros

• Indicador de nível da bateria % - mostra a energia disponível na bateria - o indicador G acende automaticamente quando o interruptor A 2 é activado

• Foco H ^ O foco H acende automaticamente quando o interruptor A 2 é activado

• Protecção da bateria Desliga automaticamente a ferramenta sempre que

1) a carga for demasiado elevada

2) a temperatura da bateria não se encontrar dentro do

intervalo de temperatura de funcionamento, entre -10 e +60°C

3) a bateria de iões de lítio está quase descarregada

(para proteger contra descarga profunda) - em qualquer um dos casos, as 3 luzes LED do indicador de nível da bateria G carão intermitentes ! não continue a premir o interruptor de ligar/ desligar após a desactivação automática da ferramenta; pode danificar a bateria

• Bloqueio automático do veio - quando o interruptor A 2 não é premido, o eixo é bloqueado - permite utilizar a ferramenta como uma chave de parafusos (ainda que a bateria se encontre sem carga)

• Segurar e guiar a ferramenta & ! durante o trabalho, segure sempre a ferramenta na(s) área(s) de fixação cinzenta(s) - mantenha as aberturas de ventilação J 2 destapadas - não exerça demasiada pressão na ferramenta; deixe a ferramenta trabalhar espontaneamente

CONSELHOS DE APLICAÇÃO

• Quando perfurar metais ferrosos - faça primeiro um pequeno furo se necessitar abrir um furo maior - lubrique frequentemente a broca com óleo adequado

• Quando apertar um parafuso num rebordo de madeira, ou perto dele, deverá primeiro perfurar, a m de evitar que a madeira estale

• Para uma perfeita utilização da ferramenta é necessário efectuar uma pressão contínua sobre o parafuso, especialmente quando do desaparafusamento

• Quando aparafusar em madeira dura é preciso prefurar orifício

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização prossional

• Mantenha a ferramenta e carregador limpos - limpe os contactos do carregador com alcool ou produto de limpeza de contactos45 ! desligue o carregador da fonte de corrente antes de limpar

• Se a ferramenta/o carregador falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma ocina de serviço autorizada para ferramentas eléctricas SKIL - envie a ferramenta ou o carregador, sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistência SKIL mais próximo (os endereços assim como a mapa de peças da ferramenta estão mencionados no www.skil.com) - em caso de avaria do carregador, envie o carregador e a bateria para o seu revendedor ou o centro de assistência SKIL AMBIENTE

• Não deite ferramentas eléctricas, acessórios e embalagem no lixo doméstico (apenas para países da UE) - de acordo com a directiva europeia 2002/96/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica - símbolo 8 lhe avisará em caso de necessidade de arranja-las

E preciso afastar a bateria do ambiente natural e não têm que ser considerada como aparas domésticas normais (símbolo 9 lhe avisará em caso de necessidade de arranja-la) ! proteja os terminais da bateria com fita isoladora antes de a expor de modo a evitar curto-circuítos

DECLARAÇÃO DE CONFORMIDADE

• Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60335, EN 61000, EN 60745, EN 55014, conforme as disposições das directivas 2006/95/CE, 2004/108/CE, 2006/42/CE, 2011/65/UE, 2009/125/CE (UE regulamento 1194/2012)

• Medido segundo EN 60745 o nível de pressão acústica desta ferramenta é 74 dB(A) e o nível de potência acústica 85 dB(A) (espaço de erro: 3 dB), e a vibração ✱ m/s² (método braço-mão; incerteza K = 1,5 m/s²) ✱ ao perfurar en metal <2,5 m/s² ✱ ao aparafusar <2,5 m/s²

• O nível de emissão de vibrações foi medido de acordo com um teste normalizado fornecido na EN 60745; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas - utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos decientemente, pode aumentar signicativamente o nível de exposição - o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir signicativamente o nível de exposição ! proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho
