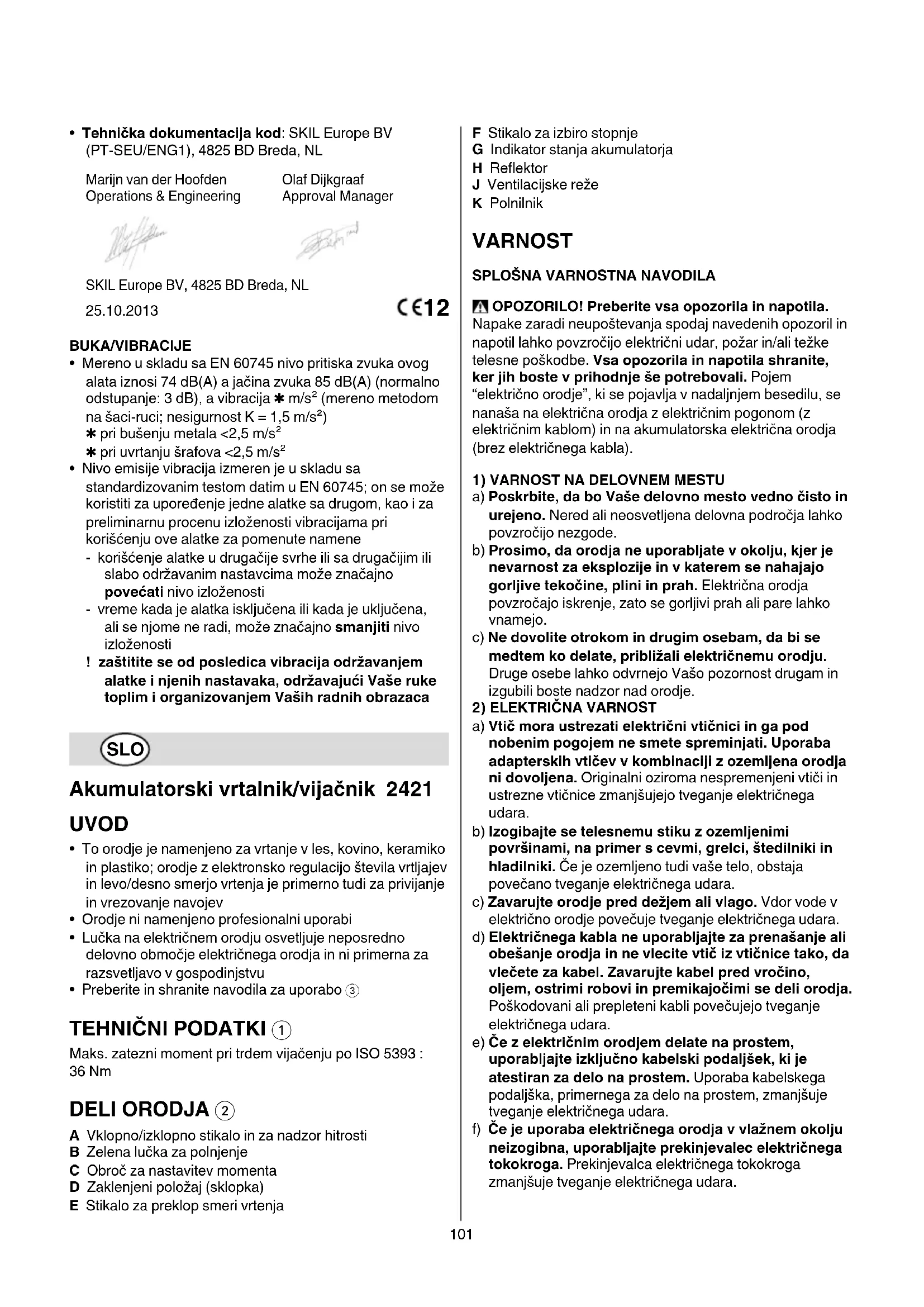

NAVODILA ZA UPORABO 2421 SKIL

• To orodje je namenjeno za vrtanje v les, kovino, keramiko in plastiko; orodje z elektronsko regulacijo števila vrtljajev in levo/desno smerjo vrtenja je primerno tudi za privijanje in vrezovanje navojev

• Orodje ni namenjeno profesionalni uporabi

• Lučka na električnem orodju osvetljuje neposredno delovno območje električnega orodja in ni primerna za razsvetljavo v gospodinjstvu

OPOZORILO! Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe. Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali. Pojem “električno orodje”, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

1) VARNOST NA DELOVNEM MESTU

a) Poskrbite, da bo Vaše delovno mesto vedno čisto in urejeno. Nered ali neosvetljena delovna področja lahko povzročijo nezgode. b) Prosimo, da orodja ne uporabljate v okolju, kjer je nevarnost za eksplozije in v katerem se nahajajo gorljive tekočine, plini in prah. Električna orodja povzročajo iskrenje, zato se gorljivi prah ali pare lahko vnamejo. c) Ne dovolite otrokom in drugim osebam, da bi se medtem ko delate, približali električnemu orodju. Druge osebe lahko odvrnejo Vašo pozornost drugam in izgubili boste nadzor nad orodje.

2) ELEKTRIČNA VARNOST

a) Vtič mora ustrezati električni vtičnici in ga pod nobenim pogojem ne smete spreminjati. Uporaba adapterskih vtičev v kombinaciji z ozemljena orodja ni dovoljena. Originalni oziroma nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Izogibajte se telesnemu stiku z ozemljenimi površinami, na primer s cevmi, grelci, štedilniki in hladilniki. Če je ozemljeno tudi vaše telo, obstaja povečano tveganje električnega udara. c) Zavarujte orodje pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električnega udara. d) Električnega kabla ne uporabljajte za prenašanje ali obešanje orodja in ne vlecite vtič iz vtičnice tako, da vlečete za kabel. Zavarujte kabel pred vročino, oljem, ostrimi robovi in premikajočimi se deli orodja. Poškodovani ali prepleteni kabli povečujejo tveganje električnega udara. e) Če z električnim orodjem delate na prostem, uporabljajte izključno kabelski podaljšek, ki je atestiran za delo na prostem. Uporaba kabelskega podaljška, primernega za delo na prostem, zmanjšuje tveganje električnega udara. f) Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte prekinjevalec električnega tokokroga. Prekinjevalca električnega tokokroga zmanjšuje tveganje električnega udara.102

a) Bodite zbrani in pazite, kaj delate. Dela z električnim orodjem se lotite razumno. Nikoli ne uporabljajte orodja, če ste utrujeni in če ste pod vplivom mamil, alkohola ali zdravil. En sam trenutek nepazljivosti pri uporabi orodja ima lahko za posledico resne telesne poškodbe. b) Uporabljajte osebna zaščitna sredstva in vedno nosite zaščitna očala. Uporaba osebnih zaščitnih sredstev, na primer maske proti prahu, nedrsečih zaščitnih čevljev, zaščitne čelade in glušnikov, odvisno od vrste in uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. c) Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, če je električno orodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo. d) Pred vklopom orodja odstranite z nje nastavitvena orodja ali vijačni ključ. Orodje ali ključ, ki se nahajata na vrtečem se delu električnega orodja, lahko povzročita nezgodo. e) Ne precenjujte se in poskrbite za varno stojišče in stalno ravnotežje. Tako boste lahko v nepričakovani situaciji bolje obvladali orodje. f) Nosite primerno obleko, ki naj ne bo preohlapna. Ne nosite nakita. Lasje, oblačilo in rokavice naj se ne približujejo premikajočim se delom orodja. Premikajoči se deli orodja lahko zgrabijo ohlapno obleko, nakit, ali dolge lase. g) Če je možno na orodje namestiti priprave za odsesavanje in prestrezanje prahu, prepričajte se, ali so le-te priključene in, če jih pravilno uporabljate. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu.

4) RAVNANJE IN NEGA ROČNEGA ORODJA

a) Ne preobremenjujte orodja. Za določeno delo uporabljajte električno orodje, ki je predvideno za opravljanje tega dela. Z ustreznim električnim orodjem boste delo opravili bolje in varneje, ker je bilo v ta namen tudi konstruirano. b) Električno orodje, ki ima pokvarjeno stikalo, ne uporabljajte. Električno orodje, ki ga ni možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave izvlecite vtikač iz električne vtičnice in/ali odstranite akumulator. Ta previdnostni ukrep onemogoča nepredviden zagon orodja. d) Kadar orodja ne uporabljaje ga shranjujte izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil, orodja ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. e) Skrbno negujte orodje. Preverite, če premikajoči se deli orodja delujejo brezhibno in če se ne zatikajo, oziroma, če kakšen del orodja ni zlomljen ali poškodovan do te mere, da bi oviral njegovo delovanje. Pred nadaljnjo uporabo je potrebno poškodovani del popraviti. Vzrok za številne nezgode so ravno slabo vzdrževana električna orodja. f) Rezalna orodja naj bodo ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezili se manj zatikajo in so bolje vodljiva. g) Električna orodja, pribor, nastavke in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in vrsto dela, ki ga nameravate opraviti. Zaradi uporabe električnega orodja v druge, nepredvidene namene, lahko nastanejo nevarne situacije.

a) Prosimo, da akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Na polnilniku, predvidenem za polnjenje določene vrste akumulatorskih baterij, lahko pride do požara, če ga uporabljate za polnjenje drugih vrst akumulatorskih baterij. b) Za pogon akumulatorskih orodij uporabljajte samo zanje predvidene akumulatorske baterije. Uporaba drugačnih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar. c) Kadar akumulatorska baterija ni v orodju, pazite, da ne pride v stik s kovinskimi predmeti kot so pisarniške sponke, kovanci, ključi, žeblji, vijaki ali ostalimi kovinskimi predmeti, ki bi lahko povzročili stik med obema poloma akumulatorja. Kratek stik med kontakti akumulatorske baterije lahko povzroči opekline ali požar. d) Pri napačni uporabi lahko iz akumulatorske baterije priteče tekočina. Izogibajte se stiku z njo. V primeru naključnega stika prizadeto mesto spirajte z vodo. Če pride akumulatorska tekočina v oči, po spiranju poiščite tudi zdravniško pomoč. Iztekanje tekočine iz akumulatorja lahko povzroči draženje kože ali opekline.

a) Popravilo orodja lahko opravi samo usposobljena strokovna oseba in to izključno z originalnimi nadomestnimi deli. Le tako bo ohranjena nadaljnja varnost orodja.

• Izogibajte se poškodb zaradi vijakov, žebljev ali drugih elementov v obdelovancu; odstranite jih pred začetkom dela

• Vedno preverite, če je napetost omrežja enaka napetosti, ki je navedena na tablici podatkov polnilca

• V primeru električnih ali mehanskih motenj takoj izključite orodje ali izvlecite vtikač polnilca iz vtičnice

• SKIL zagotavlja brezhibno delovanje orodja le z uporabo originalnega dodatnega pribora

• Uporabljajte lahko dodatni pribor, katerega dovoljena hitrost je najmanj enaka največji hitrosti orodja

• Orodje/polnilec ni namenjeno uporabi s strani oseb (vključujoč tudi otroke) z zmanjšanimi fizičnimi, senzoričnimi ali mentalnimi sposobnostmi, oz. s premalo izkušenj ali znanja, edino, če slednji niso bili primerno usposobljeni iz inštruirani za uporabo tovrstnega orodja/ polnilca, s strani osebe, ki je odgovorna za njihovo varnost103

• Zagotovite, da se otroci ne bodo igrali z orodjem/ polnilcem

• Zavarujte obdelovanec (obdelovanec stisnjen v prižemi ali primežu je bolj varen kot v roki)

• Pri izvajanju del, kjer je mogoče, da orodje oz. pribor pride v stik s skritimi električnimi vodniki ali celo z lastnim priključnim kablom, držite električno orodje vedno za izolirane dele in ročaje (stik orodja z vodniki pod napetostjo prenesejo napetost tudi na ostale kovinske dele električnega orodja, kar ima za posledico električni udar na uporabnika)

• Za iskanje skritih električnih, plinskih in vodovodnih cevi uporabite primerne iskalne naprave (detektorje) ali se posvetujte z lokalnimi podjetji (stik z električnimi vodniki lahko povzroči požar ali električni udar; poškodbe plinovoda lahko povzročijo eksplozijo, vdor v vodovodno omrežje pa materialno škodo ali električni udar)

• Ne obdelujte materiala, ki vsebuje azbest (azbest povzroča rakasta obolenja)

• Prah materialov, kot so barve, ki vsebujejo svinec, nekatere vrste lesa, mineralov ali kovin so lahko škodljivi (ob stiku ali vdihavanju lahko prah pri delavcu ali pri drugih prisotnih povzroči alergijsko reakcijo in/ali bolezni dihal); nosite masko za prah in pri delu uporabljajte napravo za odsesavanje prahu, kjer je le-to možno priključiti

• Nekatere vrste prahu so klasificirane kot kancerogene (kot npr. prah hrasta in bukve) še posebno ob sočasni uporabi z dodatki za obdelavo lesa; nosite masko za prah in pri delu uporabljajte napravo za odsesavanje prahu, kjer je le-to možno priključiti

• Upoštevajte nacionalne zahteve glede prahu za materiale katere želite obdelovati

• Ne izpostavljajte orodja, polnilca in akumulatorja dežju

• Ne uporabljajte poškodovanega polnilca akumulatorjev; v pooblaščeni Skilovi servisni delavnici preverite, če ustreza varnostnim zahtevam

• Če predvidevate, da orodja ne boste uporabljali dlje časa, izključite vtikač polnilca iz vtičnice

POJASNILO OZNAK NA POLNILNIKU/BATERIJI

3 Pred uporabo preberite navodila za uporabo 4 Polnilnik uporabljajte samo v zaprtem prostoru 5 Dvojna izolacija (ozemljitveni kabel ni potreben) 6 Baterije lahko pri izpostavljanju odprtemu ognju eksplodirajo, zato jih nikoli ne sežigajte 7 Shranjujte orodje, polnilec in akumulator v prostoru, kjer temperatura ne bo presegla 50°C 8 Polnilca ne odstranjujte s hišnimi odpadki 9 Akumulatorja ne odstranjujte s hišnimi odpadki UPORABA

• Kombinirano stikalo A 2 za vklop/izklop in nastavitev hitrosti Hitrost se brezstopenjsko nastavlja od 0 do maksimalne z večjim ali manjšim pritiskom na stikalo

• Polnjenje akumulatorja 0 - vključite polnilec v vtičnico, kot kaže slika - zasveti zelena lučka B, ki opozarja na to, da je polnilec pripravljena - vstavite baterijo v polnilnik, kot kaže slika ! baterija lahko med polnjenjem ostane tudi v orodju; v tem primeru orodja ne morete vključiti - zelena lučka B bo začela utripati, kar pomeni, da se je polnjenje pričelo - po približno 1 uri je akumulator polno napolnjen in zelena lučka B preneha utripati in neprekinjeno sveti ! po končanem polnjenju je potrebno vzeti akumulator iz polnilca, s tem podaljšamo življenjsko dobo akumulatorja POMEMBNO: - če zelena lučka B ne utripa potem, ko je akumulator vstavljen v polnilec, to lahko pomeni:

1) akumulator je prehladen ali prevroč (polnilec polni

- litij-ionsko baterijo lahko polnite kadarkoli (prekinjanje postopka polnjenja ne škoduje bateriji) - litijevega ionskega akumulatorja pred polnjenjem ni treba povsem izprazniti (nima funkcije »pomnjenja«, kot jo imajo nikelj–kadmijevi akumulatorji) - pri polnjenju se tako polnilec kot tudi akumulator lahko segrejeta; to je sicer normalen pojav in ni vzrok nepravilnega delovanja - zagotovite, da je zunanja površina akumulatorja čista in suha preden ga vstavite v polnilec - ne polnite pri temperaturi pod 0°C in preko 45°C; to lahko povzroči resne poškodbe akumulatorja in polnilca - ne odstranjujte akumulatorja iz orodja med obratovanjem orodja - če predvidevate, da orodja ne boste uporabljali dlje časa, izključite vtikač polnilca iz vtičnice - ko se litij-ionska baterija izprazni, se orodje samodejno izključi - očitno zmanjšan čas delovanja po polnjenju kaže, da je baterija obrabljena in da jo je treba zamenjati

• Menjava smeri vrtenja ! - v primeru, da preklopnik smeri vrtenja ni v pravilnem položaju ni možno vklopiti stikala A 2 ! preklop smeri vrtenja izvesti le pri popolnoma mirujočemu orodju

• Menjava svedrov @ - steblo nastavek potisnite kot je le mogoče globoko v vrtalno glavo vrtalnika - nastavke za vijake uporabite v kombinaciji z držalom za nastavke104 ! ne uporabljajte nastavke s poškodovanim steblom ! vedno uporabljajte ostre nastavke

• Nastavitev momenta (VariTorque) # - vrtilni moment bo naraščal z vrtenjem nastavitvenega obroča sklopke C od 1 do 15; položaj D izključi sklopko in dopušča vrtanje in težja vijačenja - pri vijačenju vijakov najprej nastavimo sklopko na položaj 1 in nato povečujemo dokler ne dosežemo želene globine

• Mehanska izbira stopnje $ - nastavite stikalo F na želeno hitrost ! stikalo za izbiro stopnje pritiskajte medtem, ko se orodje vrti počasi VEČJA MOČ (HIGH POWER) - večji moment - za vijačenje in vrtanje večjih premerov - za vrezovanje navojev VEČJA HITROST (HIGH SPEED) - nižji moment - za vrtanje manjših premerov

• Indikator stanja akumulatorja % - pokaže koliko energije akumulatorja je že potrošeno - ko vklopite stikalo A 2, se samodejno prižge indikator

• Zaščita akumulatorja Samodejno izključi orodje

3) ob prekomerni obremenitvi

4) temperatura baterije ni v dovoljenem temperaturnem

območju od -10 do 60°C

5) litijev ionski akumulator je skoraj prazen (preprečite

popolno izpraznitev) - v obeh primerih hitro utripajo 3 lučke LED kazalnika napolnjenosti baterije G ! po samodejnem izklopu ne pritiskajte stikala za vklop/izklop; baterija se lahko poškoduje

• Avtomatska blokada vretena - ko ni pritisnjeno stikalo A 2, je vreteno zaklenjeno - to omogoča, da orodje uporabljate kot izvijač (tudi če je baterija prazna)

• Držanje in vodenje orodja & ! med delom vedno držite orodje za sivo obarvano mesto oprijema - ventilacijske reže J 2 morajo biti nepokrite - ne pritiskajte na orodje premočno, pustite da orodje sam opravi delo UPORABNI NASVETI

• Pri vrtanju v kovine - naprej izvrtajte manjšo luknjo, šele nato večjo - sveder občasno naoljite

• Pri vijačenju vijaka v les v bližini robu je potrebno predvrtati luknjo, s čimer boste preprečili pokanje lesa

• Za optimalno delo je potreben enakomeren pritisk na orodje, posebno pri odvijanju vijaka

• Pri privijanju vijaka v trd les priporočamo, da najprej izvrtate luknjo

• Orodje in polnilec morata biti čista - očistite kontakte polnilca z alkoholom ali s čistilom za kontakte ! pred čiščenjem potegnete električni vtič iz vtičnice

• Če bi kljub skrbnima postopkoma izdelave in preizkušanja prišlo do izpada delovanja orodja/polnilec, naj popravilo opravi servisna delavnica, pooblaščena za popravila SKILevih električnih orodij - pošljite nerazstavljeno orodje ali polnilec skupaj s potrdilom o nakupu pri vašemu prodajalcu v najbližjo SKIL servisno delavnico (naslovi, kot tudi spisek rezervnih delov se nahaja na www.skil.com) - ob okvarjenem polnilniku polnilnik in baterijo pošljite pooblaščenemu prodajalcu ali servisu podjetja SKIL OKOLJE

• Električnega orodja, pribora in embalaže ne odstranjujte s hišnimi odpadki (samo za države EU) - v skladu z Evropsko direktivo 2002/96/EG o odpadni električni in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba električna orodja ob koncu njihove življenjske dobe ločeno zbirati in jih predati v postopek okolju prijaznega recikliranja - ko je potrebno odstranjevanje, naj vas o načinu spomni simbol 8

• Akumulatorja ni dovoljeno odvreči v običajne gospodinjske odpadke, temveč le na zato določena mesta (na to naj vas spomni simbol 9) ! preden akumulator zavržete, prilepite kontakte z debelejšim izolirnim trakom, da preprečite kratek stik

• Raven oddajanja vibracij je bila izmerjena v skladu s standardiziranimi testi, navedenimi v EN 60745; uporabiti jo je mogoče za primerjavo različnih orodij med seboj in za predhodno primerjavo izpostavljenosti vibracijam pri uporabi orodja za namene, ki so omenjeni - uporaba orodja za drugačne namene ali uporaba skupaj z drugimi, slabo vzdrževanimi nastavki lahko znatno poveča raven izpostavljenosti - čas, ko je orodje izklopljeno ali ko teče, vendar z njim ne delamo, lahko znatno zmanjša raven izpostavljenosti ! pred posledicami vibracij se zaščitite z vzdrževanjem orodja in pripadajočih nastavkov, ter tako, da so vaše roke tople, vaši delovni vzorci pa organizirani
