NÁVOD K OBSLUZE 2421 SKIL

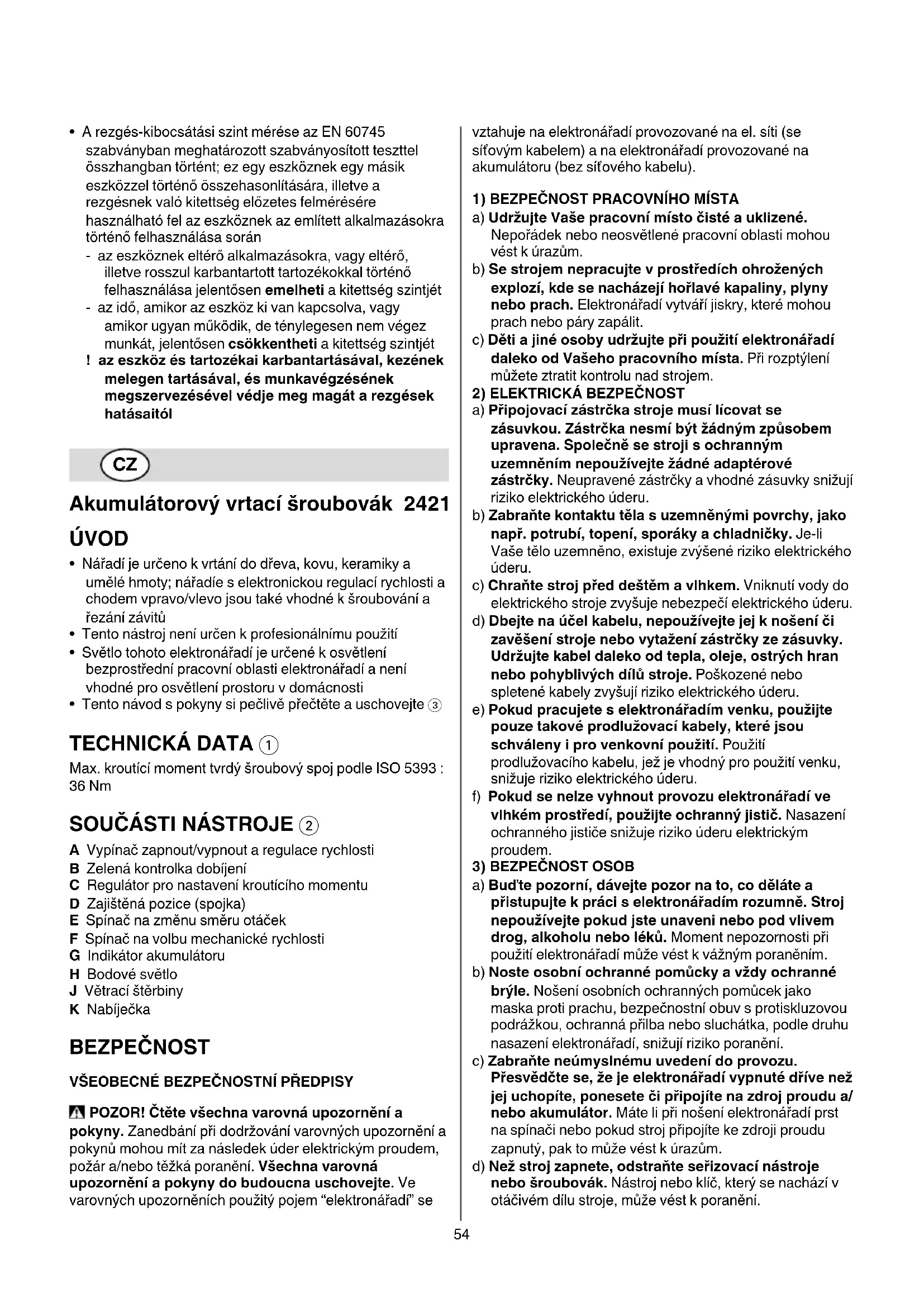

Akumulátorový vrtací šroubovák 2421 ÚVOD

• Nářadí je určeno k vrtání do dřeva, kovu, keramiky a umělé hmoty; nářadíe s elektronickou regulací rychlosti a chodem vpravo/vlevo jsou také vhodné k šroubování a řezání závitů

• Tento nástroj není určen k profesionálnímu použití

• Světlo tohoto elektronářadí je určené k osvětlení bezprostřední pracovní oblasti elektronářadí a není vhodné pro osvětlení prostoru v domácnosti

• Tento návod s pokyny si pečlivě přečtěte a uschovejte 3 TECHNICKÁ DATA 1 Max. kroutící moment tvrdý šroubový spoj podle ISO 5393 : 36 Nm

A Vypínač zapnout/vypnout a regulace rychlosti B Zelená kontrolka dobíjení C Regulátor pro nastavení kroutícího momentu D Zajištěná pozice (spojka) E Spínač na změnu směru otáček F Spínač na volbu mechanické rychlosti G Indikátor akumulátoru H Bodové světlo J Větrací štěrbiny K Nabíječka BEZPEČNOST

VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY

POZOR! Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a/nebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. Ve varovných upozorněních použitý pojem “elektronářadí” se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

1) BEZPEČNOST PRACOVNÍHO MÍSTA

a) Udržujte Vaše pracovní místo čisté a uklizené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) Se strojem nepracujte v prostředích ohrožených explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

2) ELEKTRICKÁ BEZPEČNOST

a) Připojovací zástrčka stroje musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně se stroji s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko elektrického úderu. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko elektrického úderu. c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektrického stroje zvyšuje nebezpečí elektrického úderu. d) Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení stroje nebo vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko elektrického úderu. e) Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou schváleny i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko elektrického úderu. f) Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte ochranný jistič. Nasazení ochranného jističe snižuje riziko úderu elektrickým proudem.

a) Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Stroj nepoužívejte pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. c) Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/ nebo akumulátor. Máte li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. d) Než stroj zapnete, odstraňte seřizovací nástroje nebo šroubovák. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění.55 e) Nepřeceňujte se. Zajistěte si bezpečný postoj a vždy udržujte rovnováhu. Tím můžete stroj v neočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. g) Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem.

4) SVĔDOMITÉ ZACHÁZENÍ A POUŽÍVÁNÍ

ELEKTRONÁŘADÍ a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určený stroj. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit. c) Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí stroje. d) Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami. e) Pečujte o stroj svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce stroje. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. g) Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.

a) Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory. b) Do elektronářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poraněním a požárům. c) Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár. d) Při špatném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte navíc i lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.

a) Nechte Váš stroj opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. BEZPEČNOSTNÍ PŘEDPISY PRO AKUMULÁTOROVÝ

• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti snadno zápalných nebo výbušných materiálů; před zahájením práce je odstraňte

• Vždy zkontrolujte, zda je napájecí napětí stejné jako napětí uvedené na typovém štítku nabíječe

• V případě atypického chování nebo cizích hluků ihned vypněte nářadí nebo vytáhněte nabíječ ze zásuvky

• SKIL zajistí bezvadnou funkci nářadí pouze tehdy, používáte-li původní značkové

• Používejte pouze příslušenství, jejichž dovolené otáčky jsou alespoň tak vysoké jako nejvyšší otáčky stroje naprázdno

• Nástroj/nabíječka není určený/a pro používání osobami (včetně dětí) s omezenými fyzickými, smyslovými či mentálními schopnostmi, nebo s nedostatkem zkušeností a vědomostí, pokud na ně není dohlédnuto nebo nedostaly pokyny týkající se zacházení s nástrojem/ nabíječem od osoby zodpovědné za jejich bezpečnost

• Postarejte se, aby si děti nehrály s nástrojem/nabíječem

• Zajistěte obráběný díl (obráběný díl uchycený pomocí upínacích zařízení nebo ve svěráku je mnohem bezpečnější než v ruce)

• Pokud provádíte práce, při kterých by nástroj mohl zasáhnout skrytá el. vedení nebo vlastní síťový kabel, držte elektronářadí pouze na izolovaných uchopovacích plochách (kontakt s vedením pod napětím přivádí napětí i na kovové díly stroje a vede k úderu elektrickým proudem)

• Použijte vhodné hledací přístroje k vyhledání skrytých přívodních vedení nebo přizvěte místní dodavatelskou společnost (kontakt s el. vedením může vést k požáru a elektrickému úderu; poškození plynového vedení může vést k explozi; proniknutí do vodovodního potrubí může způsobit věcné škody nebo elektrický úder)

• Neopracovávajte žádný materiál obsahující azbest (azbest je karcinogenní)

• Prach z látek, jako jsou barvy obsahující olovo, některé druhy dřeva, minerály a kovy, může být škodlivý (kontakt s prachem nebo jeho vdechnutí může způsobit alergickou reakci a/nebo vyvolat respirační choroby u obsluhy nebo přihlížejících); noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Některé druhy prachu jsou klasifikovány jako karcinogenní (například dubový a bukový prach) zejména ve spojení s přísadami pro úpravu dřeva; noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Dodržujte stanovená nařízení pro práci v prašném prostředí

• Zabezpečte, aby spínač E 2 byl vždy v pozici uprostřed (zablokované) než provedete seřízení stroje nebo výměnu příslušenství, při přenášení nebo odložení stroje56

NABÍJENÍ/AKUMULÁTORY

• Nabíjejte akumulátor pouze dodanou nabíječkou

• Nedotýkejte se kontaktů

• Nevystavujte nářadí/nabíječ/akumulátor dešti

• Nenabíjejte akumulátor ve vlhkém nebo mokrém prostředí

• Nářadí/nabíječ/akumulátor ukládejte na vhodné, suché a zajištěné místo, v prostorách s teplotou minimálně 0°C a maximálně 50°C

• Nepoužívejte k nabíjeni poškozenou nabíječku; nabíječku nechte opravit nebo nahraďte novou z naší oficiální odborné dílny SKIL

• Nabíječ nepoužívejte, když kabel nebo zástrčka jsou poškozeny; ihned je nahraďte novými z naší oficiální odborné dílny SKIL

• Poškozený akumulátor nepoužívejte, nahraďte jej novým

• Nabíječ nebo akumulátor nikdy nerozebírejte

• Baterie, které nejsou určeny k opětnému nabíjení, v přístroji nedobíjet

• Pokud nářadí dlouho nepoužíváte, můžete zástrčku nabíječe ze zásuvky vytáhnout VYSVĚTLENÍ SYMBOLŮ NA NABÍJEČCE/BATERII 3 Před použitím si přečtěte návod k použití 4 Určeno pouze k použití uvnitř budov 5 Dvojitá izolace (není nutný zemnicí drát) 6 Baterie při vhození do ohně explodují, proto je nikdy nevhazujte do otevřeného plamene 7 Nářadí/nabíječ/akumulátor ukládejte na vhodné, suché a zajištěné místo, v prostorách s teplotou maximálně 50°C 8 Nabíječ nevyhazujte do komunálního odpadu 9 Akumulátor nevyhazujte do komunálního odpadu OBSLUHA

• Kombinovaný vypínač A 2 ”zapnuto/vypnuto” a kontrola rychlosti Při větším či menším tlaku na spínač, lze měnit plynule otáčky

• Nabíjení akumulátorů 0 - připojte nabíječ k sítovému napětí podle obrázku - zelená kontrolka B se rozsvítí a upozorní, že nabíječ je připraven k práci - zasuňte baterii do nabíječky podle obrázku ! baterie může při nabíjení zůstat také v nástroji; v tom případě nelze nástroj zapnout - zelená kontrolka B bliká, tím je ukázáno nabíjení - přibližně po uplynutí 1 hodiny je akumulátor plně nabit a zelená kontrolka B, která při nabíjení blikala ! vyjmutím akumulátoru z nabíječe po nabití, tím se prodlouží životnost akumulátoru UPOZORNĚNÍ: - v případě že po vložení akumulátor zelená kontrolka B neblíka, mholo by znamenat:

1) budje příliš studený nebo teplý (nabíjení akumulátor

je možné při teplotě mezi 0 a 45 stupni)

2) akumulátor byste měli vyměnit

- lithium-iontový akumulátor lze nabíjet kdykoli (přerušení nabíjení nepoškozuje akumulátor) - lithium-iontová baterie nemusí být před nabíjením zcela vybitá (žádná “paměť” jako u nikl-kadmiových baterií) - nabíječ a akumulátor jsou při nabíjení horké; to je normální a nesignalizuje to závadu - než vložíte akumulátor do nabíječky, přesvěděte se, zda je její povrch čistý a suchý - při teplotách pod 0°C nebo přes 45°C nelze nabíjet; mohlo by dojít k poškození nabíječe i akumulátoru - akumulátor se nesmí během chodu z nářadí vyjímat - pokud nářadí dlouho nepoužíváte, můžete zástrčku nabíječe ze zásuvky vytáhnout - po vybití lithium-iontového akumulátoru se nástroj automaticky vypne - výrazné snížení provozní doby po nabíjení naznačuje, že je baterie opotřebovaná a je vhodné ji vyměnit

• Změna směru otáček ! - jestliže poloha doleva/doprava správně nezapadne, není možno zapnout vypínač A 2 ! směr otáček se smí změnit pouze je-li nástroj zcela zastaven

• Výměna vrtáků @ - zasuňte hrot co nejhlouběji do sklíčidle - používejte šroubovací nástavce s držákem nástavců ! nepoužívejte hroty s poškozeným dříkem ! používejte pouze ostré hroty

• Kontrola kroutícího momentu (VariTorque) # - kroutící moment se zvyšuje otáčením stupnice C od 1 do 15; v pozicí D je volba, pro těžké vrtání a šroubování - při vyšroubování začněte nejdříve s pozicí 1 VariTorque a zvyšujte po dosažení žádané hloubky

• Mechanická volba převodu $ - přepínačem F nastavit požadovaní rychlosti ! přepínač volby převodu ovládejte během chodu nástroje docílíte VELKÁ SÍLA (HIGH POWER) - vysoký točivý moment - k šroubování a vrtání velkého průměru - k řezání vnitřního závitu VYSOKÁ RYCHLOST (HIGH SPEED) - nejnižší točivý moment - k vrtání menších průměrů

• Indikátor akumulátoru % - ukazuje stupeň nabití akumulátoru - při zapnutí spínače A 2 se indikátor G automaticky rozsvítí

• Bodové světlo H ^ Při zapnutí spínače A 2 se bodové světlo H automaticky rozsvítí

• Ochrana baterie Vypne nástroj v následujících případech

1) zatížení je příliš velké

2) teplota baterie není v rozsahu přípustných provozních

3) lithium-iontová baterie je téměř vybitá (ochrana před

přílišným vybitím) - v případě, že 3 indikátory nabití baterie G rychle blikají ! po automatickém vypnutí nástroje netiskněte vypínač; mohlo by dojít k poškození akumulátoru

• Automatické blokavání hřídele - pokud není stisknutý spínač A 2, je vřeteno zajištěno - umožňuje použít nástroj jako šroubovák (i s vybitou baterií)57

• Držení a vedení nástroje & ! při práci vždy držte nástroj v šedě zabarvené oblasti rukojeti - udržujte větrací štěrbiny J 2 nezakryté - na nástroj příliš netlačte; nechte jej, aby pracoval za vás

• Při vrtání v kovu - předvrtejte napřed malý otvor - vrták při práci občas naolejujte

• Při zašroubovávání šroubu na konci nebo na začátku nějakého dřeva by měla být předvrtána díra, aby se zamezilo rozštípnutí dřeva

• Pro optimální využití přístroje je nutno zvolit odpovídající tlak na šroub, zvláště při vyšroubování

• Při šroubování do tvrdého dřeva, je nutno díru předvrtat

• Tento nástroj není určen k profesionálnímu použití

• Udržujte nářadí a nabíječ čisté - čistěte kontakty v nabíječi pouze alkoholem nebo čističem kontaktů ! před čištěním vytáhněte vždy nabíječ ze zásuvky

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje/nabíječe, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy SKIL - zašlete nástroj nebo nabíječ nerozebraný spolu s potvrzením o nákupu své prodejně nebo nejbližšímu servisu značky SKIL (adresy a servisní schema nástroje najdete na www.skil.com) - je-li nabíječka vadná, odešlete nabíječku a baterii svému prodejci nebo servisu značky SKIL

• Elektrické nářadí, doplňky a balení nevyhazujte do komunálního odpadu (jen pro státy EU) - podle evropské směrnice 2002/96/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování - symbol 8 na to upozorňuje

• Akumulátory se musí udržovat v pořádku a nesmí se dostat do domovního odpadu (symbol 9 na to upozorňuje) ! u vyřazených akumulátorů zakryjte kontakty izolační páskou, zabráníte tím plazivým proudům

• Prohlašujeme v plné naší zodpovědnosti, že v odstavci “Technická data” popsaný výrobek je v souladu s následujícími normami nebo normativními dokumenty: EN 60335, EN 61000, EN 60745, EN 55014, podle ustanovení směrnic 2006/95/ES, 2004/108/ES, 2006/42/ ES, 2011/65/EU, 2009/125/ES (EU předpis 1194/2012)

• Měřeno podle EN 60745 činí tlak hlukové vlny tohoto přístroje 74 dB(A) a dávka hlučnosti 85 dB(A) (standardní odchylka: 3 dB), a vibrací ✱ m/s² (metoda ruka-paže; nepřesnost K = 1,5 m/s²) ✱ při vrtání do kovu <2,5 m/s² ✱ při šroubování <2,5 m/s²

• Úroveň vibrací byla měřena v souladu se standardizovaným testem podle EN 60745; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím - používání přístroje k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím - doba, kdy je přístroj vypnutý nebo kdy běží, ale ve skutečnosti není využíván, může zásadně snížit úroveň vystavení se vibracím ! chraňte se před následky vibrací tak, že budete dbát na údržbu přístroje a příslušenství, budete si udržovat teplé ruce a uspořádáte si své pracovní postupy
