MANUALE UTENTE 2421 SKIL

Trapano avvitatore a batteria 2421 INTRODUZIONE

• L’utensile è idoneo per l’esecuzione di forature nel legname, nel metallo, nella ceramica e nelle materie plastiche; utensili con regolazione elettronica della velocità e funzionamente reversibile sono adatte anche per avvitare e per tagliare lettature

• Questo utensile non è inteso per un uso professionale

• L’illuminazione di questo elettroutensile è concepita per illuminare l’area di lavoro dell’elettroutensile stesso e non è adatta per illuminare l’ambiente domestico

• Leggete e conservate questo manuale di istruzione 3 DATI TECNICI 1 Mass. momento di coppia avvitamento di giunti rigidi conforme alla norma ISO 5393 : 36 Nm ELEMENTI UTENSILE 2 A Interruttore di accensione/spegnimento e regolazione della velocità B Spia di ricarica verdeGreen charging light C Anello di controllo della coppia D Posizione di blocco (frizione) E Commutatore per l’inversione del senso di rotazione F Commutatore di marcia G Indicatore del livello batteria H Riettore J Feritoie di ventilazione K Caricabatteria SICUREZZA

ISTRUZIONI GENERALI DI SICUREZZA

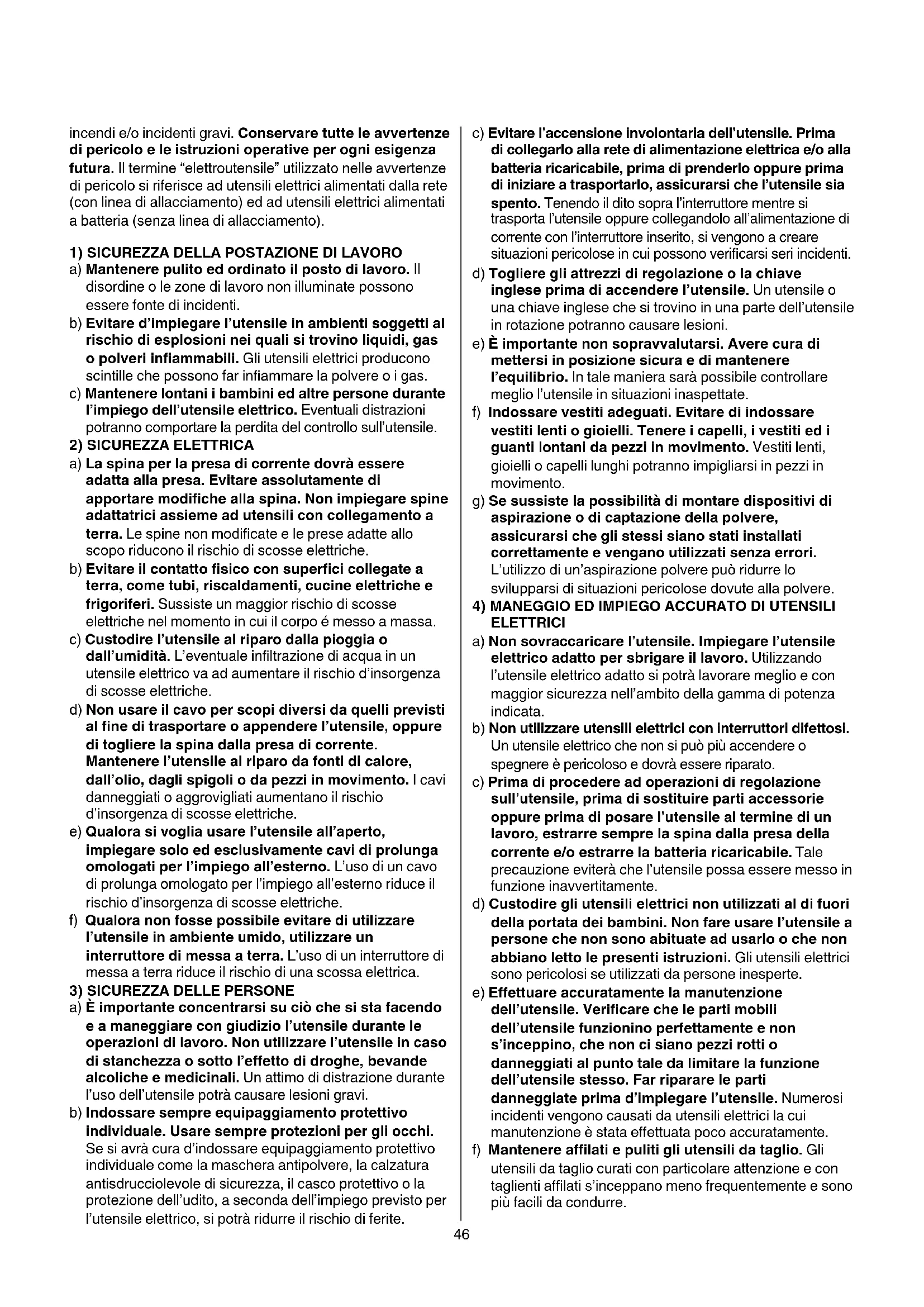

ATTENZIONE! Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche,46 incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine “elettroutensile” utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far inammare la polvere o i gas. c) Mantenere lontani i bambini ed altre persone durante l’impiego dell’utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull’utensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modicate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo é messo a massa. c) Custodire l’utensile al riparo dalla pioggia o dall’umidità. L’eventuale inltrazione di acqua in un utensile elettrico va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l’utensile, oppure di togliere la spina dalla presa di corrente. Mantenere l’utensile al riparo da fonti di calore, dall’olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’utensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’utensile in ambiente umido, utilizzare un interruttore di messa a terra. L’uso di un interruttore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’utensile durante le operazioni di lavoro. Non utilizzare l’utensile in caso di stanchezza o sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’utensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’utensile elettrico, si potrà ridurre il rischio di ferite. c) Evitare l’accensione involontaria dell’utensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’utensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’utensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono vericarsi seri incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’utensile. Un utensile o una chiave inglese che si trovino in una parte dell’utensile in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’utensile in situazioni inaspettate. f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI

ELETTRICI a) Non sovraccaricare l’utensile. Impiegare l’utensile elettrico adatto per sbrigare il lavoro. Utilizzando l’utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare utensili elettrici con interruttori difettosi. Un utensile elettrico che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Prima di procedere ad operazioni di regolazione sull’utensile, prima di sostituire parti accessorie oppure prima di posare l’utensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’utensile possa essere messo in funzione inavvertitamente. d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l’utensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte. e) Effettuare accuratamente la manutenzione dell’utensile. Verificare che le parti mobili dell’utensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’utensile stesso. Far riparare le parti danneggiate prima d’impiegare l’utensile. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata eettuata poco accuratamente. f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti alati s’inceppano meno frequentemente e sono più facili da condurre.47 g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di utensili elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5) MANEGGIO ED IMPIEGO ACCURATO DI

ACCUMULATORI a) Caricare l’accumulatore solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso. b) Utilizzare negli utensili elettrici solo ed esclusivamente gli accumulatori previsti allo scopo. L’uso di accumulatori di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. c) Tenere l’accumulatore non utilizzato lontano da graffette, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. d) In caso di impiego sbagliato, potranno insorgere fuoriuscite di liquido dall’accumulatore. Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dall’accumulatore potrà causare irritazioni cutanee o bruciature.

a) Fare riparare l’utensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’utensile.

• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione

• Controllare che la tensione dell’alimentazione sia la stessa di quella indicata sulla targhetta del caricatore

• Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l’utensile o staccare il caricatore dalla rete

• La SKIL garantisce un perfetto funzionamento dell’utensile soltanto se vengono utilizzati accessori originali

• Utilizzate solo accessori il cui numero massimo di giri corrisponda almeno al massimo dei numeri di giri dell’utensile

• L’utensile/il caricatore non deve essere usato da persone (compresi i bambini) con ridotte capacità siche, sensoriali e mentali o con scarsa esperienza e conoscenza speciche, a meno che le stesse non operino sotto la supervisione di una persona responsabile della loro sicurezza o siano state da essa istruite sull’utilizzo dell’utensile/del caricatore

• Assicurarsi che i bambini non giochino con l’utensile/il caricatore

• Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se ssato con appositi dispositivi di serraggio o con una morsa e non tenendolo con la mano)

• Quando si eseguono lavori in cui vi è pericolo che l’accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico dell’elettroutensile stesso, operare con l’elettroutensile afferrandolo sempre alle superfici di impugnatura isolate (un contatto con un cavo elettrico mette sotto tensione anche parti in metallo dell’elettroutensile provocando quindi una scossa elettrica)

• Al fine di rilevare possibili linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice (un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche; danneggiando linee del gas si può creare il pericolo di esplosioni; penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica)

• Non lavorare mai materiali contenenti amianto (l’amianto è ritenuto materiale cancerogeno)

• Le polveri di materiali come vernici contenenti piombo, alcune specie di legno, minerali e metallo possono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all’operatore o ad altre persone presenti sul posto); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Alcuni tipi di polvere sono classicati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l’estrazione della polvere per i materiali in lavorazione

• Assicurarsi che il commutatore E 2 sia in posizione centrale (blocco) prima di regolare l'utensile o sostituire accessori, come pure durante il trasporto o quando si ripone l'utensile CARICA/BATTERIE

• Caricate la batteria solo con il suo originale caricatore

• Non bisogna toccare i contatti dentro al caricatore

• Non esporre utensile/caricatore/batteria alla pioggia

• Non caricare la batteria in ambienti umidi o bagnati

• Riponete utensile/caricatore/batteria in luoghi ove non si superino i 50°C o si scenda sotto i 0°C

• Non utilizzate il caricatore quando è danneggiato; portarlo ad un centro assistenza autorizzato SKIL per il controllo

• Non utilizzate il caricatore quando il cavo o la spina sono danneggiati; cavo o spina possono essere immediatamente sostituiti presso un centro assistenza autorizzato SKIL

• Non usate la batteria quando è danneggiata; essa dovrebbo essere sostituita immediatamente

• Non aprire il caricatore o la batteria

• Non tentare di ricaricare le batterie non-ricaricabili con il caricatore

• Se si prevede di non utilizzare l’utensile per un lungo periodo, è opportuno staccare il caricatore dalla rete48

3 Leggere il manuale di istruzioni prima dell'uso 4 Utilizzare il caricatore solo all’interno 5 Doppio isolamento (non è necessario alcun cavo di terra) 6 Le batterie esplodono se gettate nel fuoco, pertanto non bruciare le batterie per alcun motivo 7 Riponete utensile/caricatore/batteria in luoghi ove non si superino i 50°C 8 Non gettare il caricatore tra i rifiuti domestici 9 Non gettare la batteria tra i rifiuti domestici USO

• Interruttore combinato A 2 di acceso/spento e controllo della velocità Il controllo della velocità da zero giri al massimo è dato dalla pressione più o meno forte sull’interruttore

• Ricarica batteria 0 - collegare il caricatore alla rete elettrica come illustrato - la spia luminosa verde B si illuminerà per indicare che il caricatore è pronto per il funzionamento - inserire la batteria nel caricatore come illustrato ! durante la fase di ricarica la batteria può anche restare nell’utensile che, in tal caso, non deve essere acceso - la spia luminosa verde B lampeggiante indica che la batteria sta ricaricandasi - dopo circa 1 ora la batteria è carica e la spia verde B si accende in modo sso ! estraete la batteria dal caricatore dopo la fine del periodo di carica; con ciò si prolunga la durata della batteria IMPORTANTE: - se la spia luminosa verde B non lampeggia dopo che si è inserita la batteria, ció puó signicare:

1) che la temperatura della batteria è troppo bassa o

troppo alta (la carica è possibile solo se la temperatura è compresa tra 0°C e 45°C)

2) che la batteria deve essere sostituita

- la batteria agli ioni di litio può essere caricata in ogni momento (l’interruzione della procedura di ricarica non danneggia la batteria) - la batteria agli ioni di litio non devono essere scariche prima di ricaricarle (nessun “eetto-memoria” come con le batterie nichel-cadmio) - durante la carica il caricatore e la batteria possono riscaldarsi; il fenomeno è normale e non comporta problemi - assicurarsi che la supercie esterna della batteria sia pulita e asciutta prima di inserirla nel caricatore - non ricaricare a temperature sotto i 0°C e sopra i 45°C; altrimenti si danneggeranno seriamente la batteria ed il caricatore - non estraete mai la batteria dall’utensile mentre questo è in moto - se si prevede di non utilizzare l’utensile per un lungo periodo, è opportuno staccare il caricatore dalla rete - quando la batteria agli ioni di litio è scarica, l’utensile si spegne automaticamente - una notevole riduzione del periodo di lavoro dopo la ricarica indica che la batteria è usurata e deve essere sostituita

• Inversione del senso di rotazione ! - quando la posizione sinistra/destra non è inserita propriamente l’interruttore A 2 non può essere attivato ! invertire il senso di rotazione solo quando l’utensile si è arrestato completamente

• Cambio delle punte del trapano @ - introdurre la punta il più profondamente possibile nel mandrino - usare le punte di avvitura in combinazione con un adattatore per punte ! non utilizzare punte con il gambo danneggiato ! usare solo punte affilate

• Controllo della coppia (VariTorque) # - da 1 a 15 C viene aumentata la coppia di torsione; la posizione D bloccherà la frizione per permettere lavori pesanti di foratura e avvitatura - quando avvitate una vite, prima provare la posizione 1 del VariTorque e incrementarne il valore no a raggiungere la profondità desiderata

• Commutazione meccanica di marcia $ - spostare il commutatore F nella velocità desiderata ! azionare il commutatore di marcia mentre l’utensile funziona lentamente ELEVATA POTENZA (HIGH POWER) - grande coppia - per avvitare e forare grandi diametri - per lettare di vite ELEVATA VELOCITÀ (HIGH SPEED) - bassa coppia - per forare piccoli diametri

• Indicatore del livello batteria % - mostra la carica rimasta - l’indicatore G si illumina automaticamente quando attivato dall’interruttore A 2

• Riettore H ^ Il riettore H si illumina automaticamente quando attivato dall’interruttore A 2

• Protezione per la batteria Spegne automaticamente l’utensile quando

1) il carico è eccessivo

2) la temperatura della batteria non rientra nel campo dei

valori di impiego massimi di -10 e +60°C

3) la batteria agli ioni di litio è quasi scarica (per

proteggere contro la scarica profonda) - in entrambi i casi le 3 spie LED dell’indicatore del livello batteria G lampeggiano rapidamente ! non continuare a premere l’interruttore on/off dopo che l’utensile si è spento automaticamente: ciò potrebbe danneggiare la batteria

• Bloccaggio automatico del albero - quando l’interruttore A 2 non è premuto, l'alberino è bloccato - consente di utilizzare l’utensile come avvitatore (anche quando la batteria è scarica)

• Tenuta e guida dell’utensile & ! durante la lavorazione, impugna l’utensile sempre in corrispondenza della(e) area(e) grigia(e) - tenere scoperte le feritoie di ventilazione J 2 - non applicate una pressione eccessiva all’utensile; lasciate che sia l’utensile a lavorare per voi49 CONSIGLIO PRATICO

• Quando le parti da forare sono ferrose - preparare un piccolo foro, quando è richiesto un grande foro - lubricare la punta di tanto in tanto con olio

• Quando avvitate una vite in vicinanza dei bordi dell’asse, è preferibile fare un foro precedentemente per evitare le spaccature di legno

• Per un uso ottimale dell’utensile si raccomanda di esercitare una pressione constante sulla vite, soprattutto svitando

• Quando avvitate una vite su legno duro, è preferibile forare un foro precedentemente MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale

• Tenere pulito l’utensile e il caricatore - pulire i contatti di ricarica del caricatore con alcool ! prima di pulire staccare il caricatore dalla rete

• Se nonostante gli accurati procedimenti di produzione e di controllo l’utensile/il caricatore dovesse guastarsi, la riparazione va fatta eettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL - inviare l’utensile o il caricatore non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l’indirizzo ed il disegno delle parti di ricambio dell’utensile sono riportati su www.skil.com) - nel caso in cui il caricatore sia difettoso, inviare sia il caricatore che la batteria al rivenditore o al centro assistenza SKIL

TUTELA DELL’AMBIENTE

• Non gettare l’utensile elettrico, gli accessori e l’imballaggio tra i rifiuti domestici (solo per paesi UE) - secondo la Direttiva Europea 2002/96/CE sui riuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici esausti devono essere raccolti separatamente, al ne di essere reimpiegati in modo eco-compatibile - il simbolo 8 vi ricorderà questo fatto quando dovrete eliminarle

• La batteria può essere mantenuta separata dall’ambiente naturale e non dovrebbe essere scaricata tra i riuti domestici (il simbolo 9 vi ricorderà questo fatto quando dovrete eliminarla) ! primo di disporle, proteggere i terminali delle batterie con nastro pesante per prevenire cortocircuiti

DICHIARAZIONE DEI CONFORMITÀ

• Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei “Dati tecnici” è conforme alle seguenti normative ed ai relativi documenti: EN 60335, EN 61000, EN 60745, EN 55014 in base alle prescrizioni delle direttive 2006/95/EG, 2004/108/EG, 2006/42/EG, 2011/65/UE, 2009/125/EG (UE regolamento 1194/2012)

RUMOROSITÀ/VIBRAZIONE

• Misurato in conformità al EN 60745 il livello di pressione acustica di questo utensile è 74 dB(A) ed il livello di potenza acustica 85 dB(A) (deviazione standard: 3 dB), e la vibrazione ✱ m/s² (metodo mano-braccio; incertezza K = 1,5 m/s²) ✱ nella foratura nel metallo <2,5 m/s² ✱ nella avvitatura <2,5 m/s²

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate - se si utilizza l’utensile per applicazioni diverse, oppure con accessori dierenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente - i momenti in cui l’utensile è spento oppure è in funzione ma non viene eettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione ! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell’utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro
