GEBRUIKSAANWIJZING 2421 SKIL

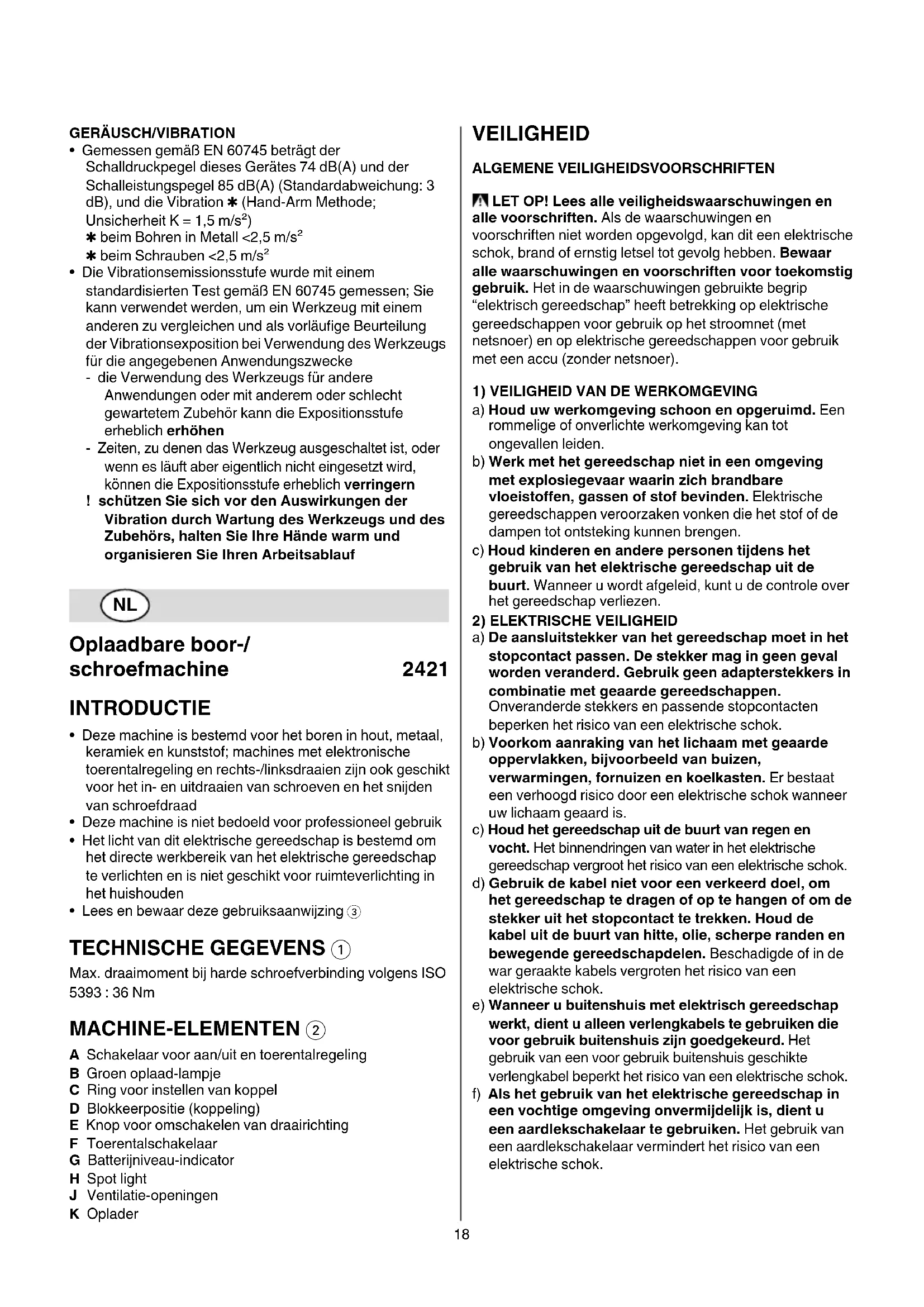

ORIGINELE GEBRUIKSAANWIJZING

• Deze machine is bestemd voor het boren in hout, metaal, keramiek en kunststof; machines met elektronische toerentalregeling en rechts-/linksdraaien zijn ook geschikt voor het in- en uitdraaien van schroeven en het snijden van schroefdraad

• Deze machine is niet bedoeld voor professioneel gebruik

• Het licht van dit elektrische gereedschap is bestemd om het directe werkbereik van het elektrische gereedschap te verlichten en is niet geschikt voor ruimteverlichting in het huishouden

• Lees en bewaar deze gebruiksaanwijzing 3 TECHNISCHE GEGEVENS 1 Max. draaimoment bij harde schroefverbinding volgens ISO 5393 : 36 Nm MACHINE-ELEMENTEN 2 A Schakelaar voor aan/uit en toerentalregeling B Groen oplaad-lampje C Ring voor instellen van koppel D Blokkeerpositie (koppeling) E Knop voor omschakelen van draairichting F Toerentalschakelaar G Batterijniveau-indicator H Spot light J Ventilatie-openingen K Oplader VEILIGHEID ALGEMENE VEILIGHEIDSVOORSCHRIFTEN LET OP! Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip “elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.19

3) VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b) Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Probeer niet ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvang- voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE

GEREEDSCHAPPEN a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5) GEBRUIK EN ONDERHOUD VAN

ACCUGEREEDSCHAPPEN a) Laad accu’s alleen op in opladers die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer deze met andere accu’s wordt gebruikt. b) Gebruik alleen de daarvoor bedoelde accu’s in de elektrische gereedschappen. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. c) Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

a) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

• Voorkom schade, die kan onstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint

• Controleer altijd of het voltage, dat vermeld staat op het typeplaatje van de oplader, overeenkomt met de netspanning

• In geval van electrische of mechanische storing, de machine onmiddellijk uitschakelen of de oplader uit het stopcontact halen

• SKIL kan alleen een correcte werking van de machine garanderen, indien originele accessoires worden gebruikt20

• Gebruik alleen accessoires met een toegestaan toerental, dat minstens even hoog is als het hoogste onbelaste toerental van de machine

• De machine/oplader is niet bedoeld voor gebruik door personen (waaronder begrepen kinderen) met fysieke, zintuiglijke of mentale beperkingen, of een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructies hebben ontvangen ten aanzien van het gebruik van de machine/oplader door een persoon, die verantwoordelijk is voor hun veiligheid

• Zorg ervoor dat kinderen de machine/oplader niet als speelgoed gebruiken

• Zet het werkstuk vast (een werkstuk, dat is vastgezet met klemmen of in een bankschroef, zit steviger vast dan wanneer het met de hand wordt vastgehouden)

• Houd het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen netkabel kan raken (contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok)

• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf (contact met elektrische leidingen kan tot brand of een elektrische schok leiden; beschadiging van een gasleiding kan tot een explosie leiden; breuk van een waterleiding veroorzaakt materiële schade en kan tot een elektrische schok leiden)

• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)

• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kunnen schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Bepaalde soorten stof zijn geclassiceerd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in acht

• Zorg ervoor, dat knop E 2 in de midden- (blokkeer-) positie staat, vóórdat u de machine instelt of accessoires verwisselt, en ook wanneer u de machine draagt of opbergt OPLADEN/BATTERIJEN

• Laad de batterij alleen met de bijgeleverde oplader op

• Raak de contacten in de oplader niet aan

• Stel machine/oplader/batterij niet bloot aan regen

• Laad de batterij niet op in een vochtige of natte omgeving

• Bewaar de machine/oplader/batterij op een plaats, waar de temperatuur niet hoger dan 50°C kan worden of onder 0°C kan zakken

• Gebruik de oplader niet wanneer deze beschadigd is; breng deze naar één van de ocieel aangestelde SKIL Service Stations voor een veiligheidstest

• Gebruik de oplader niet, wanneer snoer of stekker beschadigd is; laat snoer of stekker onmiddellijk bij één van de ocieel aangestelde SKIL Service Stations vervangen

• Gebruik de batterij niet, wanneer deze beschadigd is; vervang deze onmiddellijk

• Haal de oplader of de batterij niet uit elkaar

• Niet proberen om niet-oplaadbare batterijen met de oplader te laden

• Als u denkt uw machine gedurende lange tijd niet te gebruiken, kunt u het best de oplader uit het stopcontact halen

UITLEG VAN SYMBOLEN OP OPLAADAPPARAAT/

BATTERIJ 3 Lees de gebruiksaanwijzing vóór gebruik 4 Gebruik de oplader alleen binnenshuis 5 Dubbele isolatie (geen aarddraad nodig) 6 Accu's exploderen als zij in vuur worden gegooid, dus verbrand de accu in geen geval 7 Bewaar de machine/oplader/batterij op een plaats, waar de temperatuur niet hoger dan 50°C kan worden 8 Geef de oplader niet met het huisvuil mee 9 Geef de batterij niet met het huisvuil mee GEBRUIK

• Gecombineerde schakelaar A 2 voor aan/uit en toerentalregeling Regel het toerental traploos van 0 tot maximum door de schakelaar dieper in te drukken

• Opladen batterij 0 - sluit de oplader zoals afgebeeld op het stroomnet aan - het groene lampje B licht op om aan te geven, dat de oplader klaar is voor gebruik - steek de batterij in de oplader zoals weergegeven ! de batterij kan ook in het apparaat blijven tijdens het laden; in dat geval kan het apparaat niet worden ingeschakeld - het groene lampje B gaat knipperen, wat aangeeft dat de batterij opgeladen wordt - na ongeveer 1 uur is de batterij volledig geladen en gaat het groene lampje B, na het knipperen, continu branden ! haal de batterij na het opladen uit de oplader; de batterij gaat dan langer mee BELANGRIJK: - als het groene lampje B niet knippert nadat een batterij is geplaatst, kan het zijn dat:

1) dat de batterij te koud of te warm is (de oplader

laadt batterijen alleen op, wanneer hun temperatuur tussen 0° en 45° ligt)

2) dat de batterij vervangen dient te worden

- de lithium-ion accu kan op ieder moment worden opgeladen (onderbreken van de laadprocedure leidt niet tot schade aan de accu) - de lithium-ionbatterij hoeft niet leeg te zijn voordat u deze kunt opladen (er is geen sprake van een geheugeneect zoals bij nikkel-cadmiumbatterijen) - tijdens het laden kunnen de oplader en de batterij warm aanvoelen; dit is normaal en geen indicatie voor een probleem21 - zorg ervoor, dat de buitenkant van de batterij schoon en droog is, voordat u deze in de oplader steekt - laad de batterij niet op als de temperatuur lager is dan 0°C of hoger dan 45°C, omdat dit ernstige beschadiging van zowel de batterij als de oplader tot gevolg kan hebben - haal de batterij niet uit de machine, wanneer deze in gebruik is - als u denkt uw machine gedurende lange tijd niet te gebruiken, kunt u het best de oplader uit het stopcontact halen - als de lithium-ion accu leeg is, wordt het gereedschap automatisch uitgeschakeld - een aanzienlijk kortere werkperiode na het opladen duidt erop, dat de batterij is versleten en moet worden vervangen

• Omschakelen van draairichting ! - als de omkeerschakelaar niet in de uiterste stand op links/rechts staat, kan schakelaar A 2 niet ingedrukt worden ! schakel de draairichting alleen om als de machine volledig stilstaat

• Verwisselen van boorbitjes @ - plaats bit zo diep mogelijk in de boorkop - gebruik schroefbitjes in combinatie met een bithouder ! gebruik geen bits met een beschadigde schacht ! gebruik uitsluitend scherpe bits

• Instelbaar koppel (VariTorque) # - het afgegeven koppel zal toenemen als koppelingsring C wordt versteld van positie 1 naar positie 15; in positie D is de koppeling geblokkeerd, hetgeen zware schroef- en boorwerkzaamheden mogelijk maakt - voor het indraaien van schroeven met VariTorque positie 1 beginnen en het koppel verhogen, totdat de gewenste diepte is bereikt

• Mechanische toerentalkeuze $ - zet schakelaar F op het gewenste toerental ! bedien de toerentalschakelaar alleen als de machine langzaam loopt HOOG VERMOGEN (HIGH POWER) - hoog koppel - voor schroeven en boren van grote diameters - voor draadtappen HOOG TOERENTAL (HIGH SPEED) - lager koppel - voor boren van kleine diameters

• Batterijniveau-indicator % - toont het energieniveau van de batterij - indicator G gaat automatisch aan als schakelaar A 2 geactiveerd wordt

• Spot light H ^ Spot light H gaat automatisch aan als schakelaar A 2 geactiveerd wordt

• Batterijbescherming Schakelt het apparaat automatisch uit wanneer

1) de belasting te hoog is

2) de batterijtemperatuur ligt niet binnen het toegestane

bedrijfstemperatuurbereik van -10 tot +60°C

3) de lithium-ionbatterij bijna leeg is (ter bescherming

tegen diepe ontlading) - in beide gevallen gaan de 3 LED-lampjes van de batterijniveau-indicator G snel knipperen ! blijf niet op de aan/uit-schakelaar drukken nadat de machine automatisch is uitgeschakeld; de accu kan beschadigd worden

• Automatische asvergrendeling - wanneer de schakelaar A 2 niet wordt ingedrukt, wordt de as vergrendeld - hiermee kunt u de machine als schroevendraaier gebruiken (zelfs wanneer de batterij leeg is)

• Vasthouden en leiden van de machine & ! houd de machine tijdens het werk altijd vast bij het(de) grijs-gekleurde greepvlak(ken) - houd ventilatie-openingen J 2 onbedekt - oefen niet te veel druk uit; laat de machine het werk voor u doen TOEPASSINGSADVIES

• Bij het boren van harde metalen - een kleiner gat voorboren, wanneer een groot gat nodig is - vet de boorpunt af en toe met olie in

• Altijd een gat voorboren bij het schroeven in/vlakbij de kopse- of zijkant van hout

• Voor een optimaal gebruik van uw machine is het nodig stevig op de schroef te drukken, met name bij uitdraaien

• Voor het indraaien van schroeven in hard hout dient een gat voorgeboord te worden ONDERHOUD / SERVICE

• Deze machine is niet bedoeld voor professioneel gebruik

• Houd machine en oplader schoon - maak de laadcontactpunten van de oplader schoon met alcohol of speciaal contactpunten- schoonmaakmiddel ! haal de oplader uit het stopcontact voordat u deze schoonmaakt

• Mocht de machine/oplader ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen - stuur de machine of de oplader ongedemonteerd, samen met het aankoopbewijs, naar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com) - als de oplader defect is, zowel de oplader als de accu naar het verkoopadres of het SKIL service- station sturen MILIEU

• Geef electrisch gereedschap, accessoires en verpakkingen niet met het huisvuil mee (alleen voor EU-landen)

volgens de Europese richtlijn 2002/96/EG inzake oude electrische en electronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient afgedankt electrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen - symbool 8 zal u in het afdankstadium hieraan herinneren22

• De batterij moet uit het milieu gehouden worden en mag daarom niet in het vuilnis terecht komen (symbool 9 zal u in het afdankstadium hieraan herinneren) ! bescherm de batterij-contacten met stevig plakband voordat ze afgedankt worden, om kortsluiting te voorkomen CONFORMITEITSVERKLARING

• Wij verklaren als alleen verantwoordelijke, dat het onder “Technische gegevens” beschreven product voldoet aan de volgende normen of normatieve documenten: EN 60335, EN 61000, EN 60745, EN 55014, overeenkomstig de bepalingen van de richtlijnen 2006/95/EG, 2004/108/ EG, 2006/42/EG, 2011/65/EU, 2009/125/EG (EU reglement 1194/2012)

• Gemeten volgens EN 60745 bedraagt het geluidsdrukniveau van deze machine 74 dB(A) en het geluidsvermogen-niveau 85 dB(A) (standaard deviatie: 3 dB), en de vibratie ✱ (hand-arm methode; onzekerheid K = 1,5 m/s²) ✱ bij het boren in metaal <2,5 m/s² ✱ bij het schroevendraaien <2,5 m/s²

• Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen - gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen - wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren ! bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren
