BRUKSANVISNING 2421 SKIL

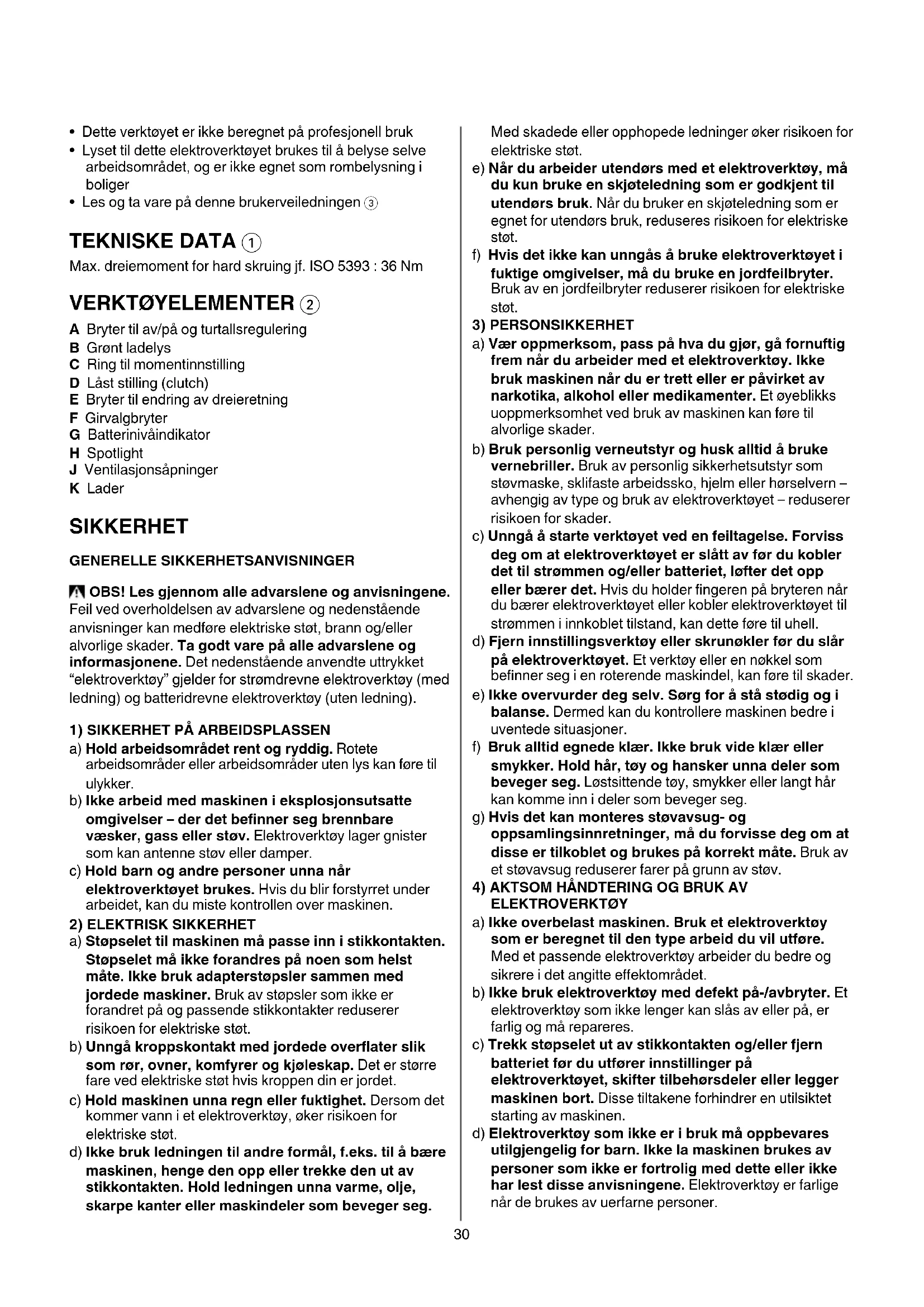

Dette verktøyet er beregnet til boring i tre, metall, keramikk og kunststo; verktøj med elektronisk turtallsregulering og høyre-/ venstregang er også egnet til skruing og gjengeskjæring30

• Dette verktøyet er ikke beregnet på profesjonell bruk

• Lyset til dette elektroverktøyet brukes til å belyse selve arbeidsområdet, og er ikke egnet som rombelysning i boliger

• Les og ta vare på denne brukerveiledningen 3 TEKNISKE DATA 1 Max. dreiemoment for hard skruing jf. ISO 5393 : 36 Nm VERKTØYELEMENTER 2 A Bryter til av/på og turtallsregulering B Grønt ladelys C Ring til momentinnstilling D Låst stilling (clutch) E Bryter til endring av dreieretning F Girvalgbryter G Batterinivåindikator H Spotlight J Ventilasjonsåpninger K Lader SIKKERHET GENERELLE SIKKERHETSANVISNINGER OBS! Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket “elektroverktøy” gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

a) Støpselet til maskinen må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold maskinen unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. d) Ikke bruk ledningen til andre formål, f.eks. til å bære maskinen, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk maskinen når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av maskinen kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder ngeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som benner seg i en roterende maskindel, kan føre til skader. e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere maskinen bedre i uventede situasjoner. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

4) AKTSOM HÅNDTERING OG BRUK AV

ELEKTROVERKTØY a) Ikke overbelast maskinen. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte eektområdet. b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av maskinen. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.31 e) Vær nøye med vedlikeholdet av maskinen. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på maskinens funksjon. La skadede deler repareres før maskinen brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

a) Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier. b) Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare. c) Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. d) Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.

a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes maskinens sikkerhet.

• Sjekk alltid at tilført spenningen er den samme som oppgitt på laderens merkeplate

• I tilfelle noe elektrisk eller mekanisk unormalt, slå øyeblikkelig av bryteren eller ta ut laderen fra stikkontakten

• SKIL kan kun garantere et feilfritt verktøy dersom original-tilbehør brukes

• Bruk kun tilbehør med et godkjent turtall som er minst like høyt som verktøyets høyeste tomgangsturtall

• Verktøyet/laderen må ikke brukes av barn eller personer med fysiske eller sansemessige handicap, eller som er mentalt tilbakestående, eller mangler erfaring og kunnskaper, med mindre de er under tilsyn og får opplæring i bruk av verktøyet/laderen av en person som er ansvarlig for sikkerheten deres

• Sørg for at barn ikke får anledning til å leke med verktøyet/laderen

• Sett fast arbeidsstykket (et arbeidsstykke som er sikret med klemmer, sitter sikrere enn om det holdes fast for hånd)

• Støv fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan være skadelig (kontakt med eller inhalering av støv kan gi allergiske reaksjoner og/eller sykdommer i åndedrettsorganene for brukeren eller personer i nærheten); bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Visse typer støv er klassisert som kreftfremkallende (som f.eks. støv fra eik og bøk), spesielt sammen med tilsetningsstoer for trebehandling; bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Følg de nasjonale krav, når det gjelder støv for de materialer du ønsker å arbeide med

• Sørg for at bryter E 2 er i midterste (låst) posisjon før du utfører innstillniger på verktøyet eller skifter tilbehørsdeler eller bærer eller legger verktøyet bort LADING/BATTERIENE

• Forsøk ikke å lade opp batterier, som ikke er oppladbare, med laderen

• Dersom verktøyet ikke har vært benyttet på lang tid er det best å trekke laderen ut av stikkontakten

• Kombinert bryter A 2 for på/av og hastighetsinstilling Reguler den trinnløse hastighet fra 0 til maksimun ved å trykke mere eller mindre på bryteren

• Batteriopplading 0 - kople laderen med en stikkontakt som vist - grønt lys B slås på, og indikerer at laderen er klart til bruk - sett batteriet i laderen som vist ! batteriet kan også bli liggende i verktøyet ved lading; i så fall kan ikke verktøyet slås på - grønt lys B begynner å blinke og indikerer dermed at batteriet mottar lading - etter ca. 1 time er batteriet fullt opladet og det grønne lyset B vises konstant ! ta ut batteriet fra laderen etter ladetiden er ute; slik forlenges levetid av batteriet VIKTIG: - dersom det grønt lyset B ikke begynner å blinke etter at man har satt batteriet i laderen, kan dette skyldes:

1) at batteriet er for kaldt eller varmt (laderen lader kun

batteriet ved temperaturer mellom 0°C og 45°C)

2) at batteriet bør skiftes

- lithium-ion batteriet kan lades til enhver tid (når ladingen avbrytes, skades batteriet ikke) - lithium-ion batteri behøver ikke å være utladet før de lades opp (ingen “minneeekt” slik som i nikkel-kadium batterier) - under lading kan laderen og batteriet være varm å berøre; dette er vanlig og indikerer ikke et problem - se til at overaten på batteriet er ren og tørr før det settes i laderen - opplading må ikke foregå ved temperaturer lavere enn 0°C og over 45°C; dette vil forårsake alvorlig skade på batteriet og laderen - ta ikke ut batteriet mens verktøyet er i gang - dersom verktøyet ikke har vært benyttet på lang tid er det best å trekke laderen ut av stikkontakten - når lithium-ion batteriet er tomt, slås verktøyet av automatisk - en betydelig redusert arbeidsperiode etter lading tyder på at batteriet er slitt ut og bør byttes ut

• Endring av dreieretning ! - hvis ikke retningshendelen er riktig satt i venstre/høyre posisjon, sperres bryteren A 2 ! endre bare dreieretning når verktøyet er helt stillestående

• Bytting av borebits @ - sett bit så dybt som mulig inn i chucken - bruk skrubits i kombinasjon med en bitsholder ! bruk aldri bit med skadet tange ! bruk alltid skarpt bits

• Momentinnstilling (VariTorque) # - kraft vil øke dersom clutch-ringen C føres fra 1-15; posisjon D vil låse clutchen for å tillate boring eller skruing med tung belastning - ved skruing, prøv først med VariTorque stilling 1 og øk inntil den ønskede dybde er nådd

• Mekanisk girvalg $ - sett bryteren F på ønsket turtall ! bruk girvalgbryteren når verktøyet går sakte HØY EFFEKT (HIGH POWER) - høy vridningsmoment - for skrutrekking og boring av stor diameter - for gjenging HØY HASTIGHET (HIGH SPEED) - liten vridningsmoment - for boring av liten diameter

• Indikator for batteristatus % - viser, hvor meget energi det er igjen på batteriet - indikator G tennes automatisk når bryteren A 2 blir aktivert

• Spotlight H ^ Spotlight H tennes automatisk når bryteren A 2 blir aktivert

• Batterivern Slår verktøyet av automatisk når

1) belastningen er for høy

utladninger) - uansett vil 3 indikatorlamper for batterinivåindikatoren G blinke hurtig ! ikke fortsett å skru verktøyet av og på etter at det er slått av automatisk; dette kan skade batteriet

• Automatisk spindellås - når bryteren A 2 ikke er trykt, er spindelen låst - du kan bruke verktøyet som skrutrekker (selv når batteriet er utladet)

• Grep og styring av verktøyet & ! under arbeid, hold verktøyet alltid i grått(gråe) grepsområde(r) - hold ventilasjonsåpningen J 2 utildekket - ikke utøv for meget press på verktøyet; la verktøyet gjøre jobben for deg BRUKER TIPS

• Ved boring i jernholdige metaller - bor først et lite hull, når et stort hull er krevet - smør boret av og til med olje

• Ved skruing ute ved materialkanten er det en fordel å forbore for a ongå at materialet sprekker

• For at du skal ha full nytte av verktøyet er det nødvendig med et svakt press mot skruen, spesielt ved utskruing

• Som skrutrekker ved anvendelse i hardt tre anbefaler vi å bore et styrehull først VEDLIKEHOLD / SERVICE

• Dette verktøyet er ikke beregnet på profesjonell bruk

• Hold verktøyet og laderen ren - rengjør kontakten i laderen med alkohol eller kontact rens ! ta ut laderen fra stikkontakten før rengjøring

• Hvis elektroverktøyet/laderen til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for SKIL-elektroverktøy - send verktøyet eller laderen i montert tilstand med kjøpsbevis til leverandøren eller nærmeste SKIL serviceverksted (adresser liksom service diagram av verktøyet nner du på www.skil.com) - dersom laderen er defekt send både laderen og batteriet til leverandøren eller til SKIL sin serviceverksted33 MILJØ

• Kast aldri elektroverktøy, tilbehør og emballasje i husholdningsavfallet (kun for EU-land) - i henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg - symbolet 8 er påtrykt som en påminnelse når utskiftning er nødvendig

• Batteriet må oppbevares adskilt fra miljø og må ikke kastes som vanlig husholdningsavfall (symbolet 9 er påtrykt som en påmindelse for riktig avhendelse av batteriet når nødvendig) ! før batteriene kastes, tape polene mede tykk tape for å unngå kortslutning SAMSVARSERKLÆRING

• Målt ifølge EN 60745 er lydtrykknivået av dette verktøyet 74 dB(A) og lydstyrkenivået 85 dB(A) (standard deviasjon: 3 dB), og vibrasjonsnivået ✱ m/s² (hånd-arm metode; usikkerhet K = 1,5 m/s²) ✱ ved boring i metall <2,5 m/s² ✱ ved skruing <2,5 m/s²

• Det avgitte vibrasjonsnivået er blitt målt i samsvar med en standardisert test som er angitt i EN 60745; den kan brukes til å sammenligne et verktøy med et annet, og som et foreløpig overslag over eksponering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt - bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponeringsnivået - tidsrommene når verktøyet er avslått eller når det går men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivået ! beskytt deg selv mot virkningene av vibrasjoner ved å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din
