MANUAL DE UTILIZARE 2421 SKIL

Maşină de găurit/înşurubat cu acumulatori 2421 INTRODUCERE

• Această sculă este concepută pentru găuriri în lemn, metal, ceramică şi mase plastice; sculele cu control electronic de viteza şi rotaţie reversibilă sunt de asemenea adecvate pentru înşurubare şi filetare

• Această sculă nu este destinată utilizării profesionale

• Lampa acestei scule electrice este destinată iluminării directe a zonei de lucru a sculei electrice şi nu este adecvată pentru iluminarea încăperilor din gospodărie

• Citiţi şi păstraţi acest manual de instrucţiuni 3 DATE TEHNICE 1 Moment de torsiune maxim, înşurubare dură conform ISO 5393 : 36 Nm ELEMENTELE SCULEI 2 A Întrerupător deschis/închis şi controlul vitezei B Lampa încărcătorului verde C Inel pentru reglarea momentului D Poziţie de fixare (cuplare) E Comutator pentru schimbarea direcţiei de rotaţie F Comutator de selecţie trepte de turaţie G Indicator nivel încărcare acumulator H Lampă J Fantele de ventilaţie K Încărcător SIGURANŢA

INSTRUCŢIUNI DE PROTECŢIE GENERALE

ATENŢIE! Citiţi toate indicaţiile de avertizare şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul de “sculă electrică” folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare).81

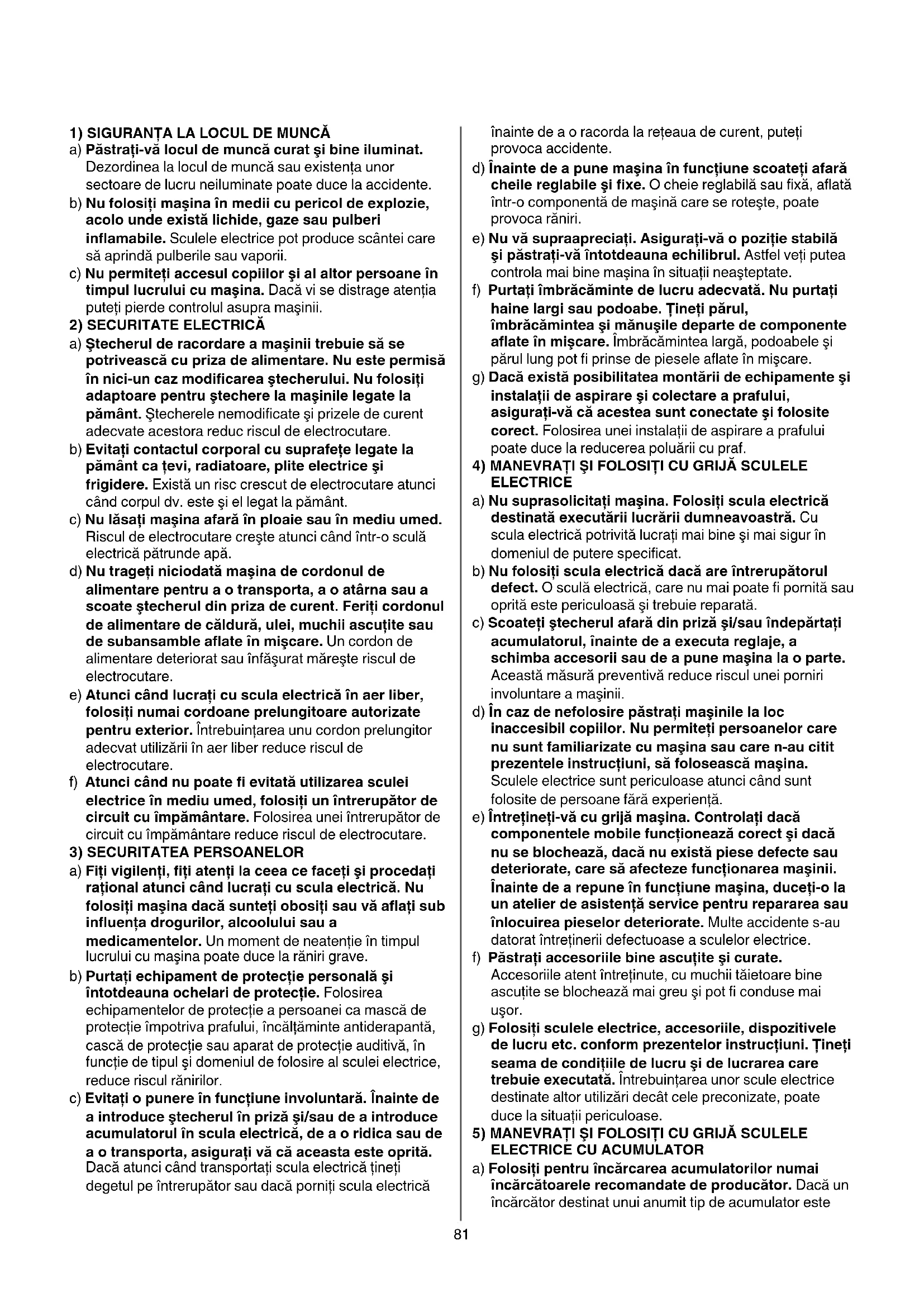

1) SIGURANŢA LA LOCUL DE MUNCĂ

a) Păstraţi-vă locul de muncă curat şi bine iluminat. Dezordinea la locul de muncă sau existenţa unor sectoare de lucru neiluminate poate duce la accidente. b) Nu folosiţi maşina în medii cu pericol de explozie, acolo unde există lichide, gaze sau pulberi inflamabile. Sculele electrice pot produce scântei care să aprindă pulberile sau vaporii. c) Nu permiteţi accesul copiilor şi al altor persoane în timpul lucrului cu maşina. Dacă vi se distrage atenţia puteţi pierde controlul asupra maşinii.

2) SECURITATE ELECTRICĂ

a) Ştecherul de racordare a maşinii trebuie să se potrivească cu priza de alimentare. Nu este permisă în nici-un caz modificarea ştecherului. Nu folosiţi adaptoare pentru ştechere la maşinile legate la pământ. Ştecherele nemodificate şi prizele de curent adecvate acestora reduc riscul de electrocutare. b) Evitaţi contactul corporal cu suprafeţe legate la pământ ca ţevi, radiatoare, plite electrice şi frigidere. Există un risc crescut de electrocutare atunci când corpul dv. este şi el legat la pământ. c) Nu lăsaţi maşina afară în ploaie sau în mediu umed. Riscul de electrocutare creşte atunci când într-o sculă electrică pătrunde apă. d) Nu trageţi niciodată maşina de cordonul de alimentare pentru a o transporta, a o atârna sau a scoate ştecherul din priza de curent. Feriţi cordonul de alimentare de căldură, ulei, muchii ascuţite sau de subansamble aflate în mişcare. Un cordon de alimentare deteriorat sau înfăşurat măreşte riscul de electrocutare. e) Atunci când lucraţi cu scula electrică în aer liber, folosiţi numai cordoane prelungitoare autorizate pentru exterior. Întrebuinţarea unu cordon prelungitor adecvat utilizării în aer liber reduce riscul de electrocutare. f) Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiţi un întrerupător de circuit cu împământare. Folosirea unei întrerupător de circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiţi vigilenţi, fiţi atenţi la ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu scula electrică. Nu folosiţi maşina dacă sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul lucrului cu maşina poate duce la răniri grave. b) Purtaţi echipament de protecţie personală şi întotdeauna ochelari de protecţie. Folosirea echipamentelor de protecţie a persoanei ca mască de protecţie împotriva prafului, încălţăminte antiderapantă, cască de protecţie sau aparat de protecţie auditivă, în funcţie de tipul şi domeniul de folosire al sculei electrice, reduce riscul rănirilor. c) Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. d) Înainte de a pune maşina în funcţiune scoateţi afară cheile reglabile şi fixe. O cheie reglabilă sau fixă, aflată într-o componentă de maşină care se roteşte, poate provoca răniri. e) Nu vă supraapreciaţi. Asiguraţi-vă o poziţie stabilă şi păstraţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. f) Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi haine largi sau podoabe. Ţineţi părul, îmbrăcămintea şi mănuşile departe de componente aflate în mişcare. Îmbrăcămintea largă, podoabele şi părul lung pot fi prinse de piesele aflate în mişcare. g) Dacă există posibilitatea montării de echipamente şi instalaţii de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt conectate şi folosite corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf.

4) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ SCULELE

ELECTRICE a) Nu suprasolicitaţi maşina. Folosiţi scula electrică destinată executării lucrării dumneavoastră. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere specificat. b) Nu folosiţi scula electrică dacă are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită este periculoasă şi trebuie reparată. c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune maşina la o parte. Această măsură preventivă reduce riscul unei porniri involuntare a maşinii. d) În caz de nefolosire păstraţi maşinile la loc inaccesibil copiilor. Nu permiteţi persoanelor care nu sunt familiarizate cu maşina sau care n-au citit prezentele instrucţiuni, să folosească maşina. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experienţă. e) Întreţineţi-vă cu grijă maşina. Controlaţi dacă componentele mobile funcţionează corect şi dacă nu se blochează, dacă nu există piese defecte sau deteriorate, care să afecteze funcţionarea maşinii. Înainte de a repune în funcţiune maşina, duceţi-o la un atelier de asistenţă service pentru repararea sau înlocuirea pieselor deteriorate. Multe accidente s-au datorat întreţinerii defectuoase a sculelor electrice. f) Păstraţi accesoriile bine ascuţite şi curate. Accesoriile atent întreţinute, cu muchii tăietoare bine ascuţite se blochează mai greu şi pot fi conduse mai uşor. g) Folosiţi sculele electrice, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi seama de condiţiile de lucru şi de lucrarea care trebuie executată. Întrebuinţarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situaţii periculoase.

a) Folosiţi pentru încărcarea acumulatorilor numai încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este82 folosit la încărcarea altor acumulatori există pericol de incendiu. b) Folosiţi la sculele electrice numai acumulatorii prevăzuţi în acest scop. Întrebuinţarea altor acumulatori decât cei specificaţi poate duce la răniri şi pericol de incendii. c) Feriţi acumulatorii nefolosiţi de contactul cu agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot produce o punte metalică între contactele acumulatorului. Un scurtcircuit între polii de contact ai acumulatorului poate avea drept consecinţă arsuri sau incendii. d) Ca urmare a folosirii necorespunzătoare, din acumulator se poate scurge lichid. Evitaţi contactul cu acesta. În caz de contact accidental, clătiţi cu apă. Dacă lichidul vă intră în ochi, pe lângă măsurile aminite consultaţi şi un medic. Lichidul care se scurge din acumulator poate provoca iritarea pielii sau arsuri.

a) Permiteţi repararea maşinii dumneavoastră numai de către un specialist calificat şi numai cu piese de schimb originale. În acest mod este garantată menţinerea siguranţei de exploatare a maşinii. INSTRUCŢIUNI DE SIGURANŢĂ PENTRU MAŞINA DE

GĂURIT/ŞURUBELNIŢA CU ACUMULATORI

• Evitaţi daunele provocate de şuruburi, ţinte şi alte elemente din timpul lucrului; înlăturaţi aceste elemente înainte de a trece la acţiune

• Verificaţi întotdeauna dacă tensiunea de alimentare este aceeaşi cu tensiunea indicată pe plăcuţa de identificare a încărcătorului

• În cazul unor defecţiuni electrice sau mecanice, imediat deconectaţi instrumentul sau scoateţi încărcătorul de la sursa de energie

• SKIL garantează funcţionarea perfectă a aparatului numai dacă sunt folosite accesoriile originale

• Folosiţi numai accesoriile a căror turaţie admisă este cel puţin egală cu turaţia maximă la mers în gol a aparatului

• Sculă/încărcătorul nu este destinată utilizării de către persoane (inclusiv copii) cu capacităţi reduse fizice, senzoriale sau mentale, sau fără experienţă şi cunoştinţe, cu excepţia cazului în care sunt supravegheaţi sau instruiţi în privinţa folosirii sculei/încărcătorului de către o persoană responsabilă pentru siguranţa lor

• Asiguraţi-vă că copii nu se joacă cu scula/încărcătorul

• Securizaţi piesa de lucru (o piesă de lucru fixată cu clame sau într-o menghină este ţinută mult mai în siguranţă decât manual)

• Apucaţi maşina numai de mânerele izolate atunci când executaţi lucrări la care accesoriul ar putea nimeri conductori ascunşi sau propriul cablu de alimentare al maşinii (contactul cu un conductor sub tensiune determină punerea sub tensiune a componentelor metalice ale maşinii şi duce la electrocutare)

• Folosiţi detectoare adecvate pentru depistarea conductelor şi conductorilor de alimentare sau apelaţi în acest scop la întrerprinderea locală de furnizare a utilităţilor (contactul cu conductorii electrici poate provoca incendii sau electrocutare; deteriorarea unei conducte de gaz poate duce la explozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)

• Nu prelucraţi materiale care conţin azbest (azbestul este considerat a fi cancerigen)

• Praful rezultat din materiale precum vopseaua care conţine plumb, unele specii de lemn, minerale şi metale poate fi periculos (contactul cu praful sau inhalarea acestuia poate provoca reacţii alergice şi/sau afecţiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate fi conectat

• Anumite tipuri de praf sunt clasificate ca fiind cancerigene (cum ar fi praful de stejar şi fag) în special în combinaţie cu aditivi pentru tratarea lemnului; purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate fi conectat

• Respectaţi reglementările naţionale referitoare la aspiraţia prafului în funcţie de materialele de lucru folosite

• Asiguraţi-vă că comutator E 2 este în poziţia din mijloc (poziţia de blocaj) înainte de a executa reglaje ale sculei electrice sau de a înlocui accesoriile precum şi în cazul de transport sau depozitare a sculei electrice

ÎNCĂRCAREA/BATERIILOR

• Încărcaţi bateriile numai cu ajutorul încărcătorului furnizat împreună cu instrumentul

• Nu atingeţi firele de contact al încărcătorului

• Nu expuneţi la ploaie instrumentul/încărcătorul/bateria

• Nu încărcaţi bateria în locuri umede sau ude

• Păstraţi instrumentul/încărcătorul/bateria la temperaturi cuprinse între 50°C şi 0°C

• Nu folosiţi încărcătorul dacă acesta deteriorat, adresaţi-vă la una din Staţiile de Deservire SKIL – reprezentantul oficial înregistrat – pentru verificările de rigoare

• Nu folosiţi încărcătorul dacă cablu sau fişa sînt deteriorate, adresaţi-vă la una din Staţiile de Deservire SKIL – reprezentantul oficial înregistrat – pentru verificările de rigoare

• Nu folosiţi bateria dacă aceasta este avariată; ea trebuie înlocuită imediat

• Nu dezasamblaţi încărcătorul sau bateria

• Nu încercaţi să reîncarcaţi bateriile de unică folosinţă utilizând încărcătorul

• Dacă nu veţi utiliza instrumentul o perioadă mai îndelungată se recomandă să deconectaţi încărcătorul de la sursa de energie EXPLICAŢIA SIMBOLURILOR DE PE ÎNCĂRCĂTOR/ BATERIE 3 Citiţi manual de instrucţiuni înainte de utilizare 4 Folosiţi încărcătorul numai în interior 5 Izolaţie dublă (nu este necesar fir de împământare) 6 Bateriile vor exploda când sunt aruncate în foc, deci nu ardeţi bateriile sub niciun motiv 7 Păstraţi instrumentul/încărcătorul/bateria la temperaturi cuprinse între 50°C şi 0°C 8 Nu aruncaţi încărcătorul direct la pubelele de gunoi 9 Nu aruncaţi bateria direct la pubelele de gunoi83 UTILIZAREA

• Întrerupător combinat A 2 pentru conectare/ deconectare şi dirijarea vitezei Dirijaţi viteza de la 0 la maximum prin apăsare mai puternică sau mai slabă a butonului de pornire

• Încărcarea bateriei 0 - conectaţi încărcătorul la sursa de alimentare conform ilustraţiei - lampa verde B se va aprinde indicând că încărcătorul este gata de funcţionare - introduceţi bateria în încărcător aşa cum se arată în imagine ! de asemenea, bateria poate rămâne în aparat în timpul încărcării; în acest caz aparatul nu poate fi pornit - lampa verde B va clipi indicînd că bateria se încarcă - după aproximativ o 1 oră, bateria este complet încărcată iar lampa verde B rămîne aprins ! scoateţi bateria din încărcător după încărcare, acest lucru va mări termenul de funcţionare a bateriei IMPORTANT: - dacă lampa verde B nu clipeşte după introducerea bateriei, aceasta înseamnă că:

1) bateria este prea rece sau prea încinsă

(încărcătorul încarcă doar baterii a căror temperatură este cuprinsă între 0°C şi 45°C)

2) bateria trebuie înlocuită

- bateria cu ioni de litiu poate fi încărcată în orice moment (întreruperea procedurii de încărcare nu va cauza deteriorarea bateriei) - nu este obligatoriu ca bateria cu ioni de litiu să fie descărcată înainte de încărcare (nu există “efectul de memorare” de la bateriile cu nichel-cadmiu) - în timpul încărcării, încărcătorul şi bateria pot să se încălzească; aceast lucru este normal şi nu indică apariţia vreunei probleme - înainte de introducerea bateriei în încărcător, asiguraţi-vă că suprafaţa exterioară a bateriei este curată şi uscată - nu încărcaţi la temperaturi mai joase de 0°C şi mai mari de 45°C, acest fapt a deteriora grav bateria şi încărcătorul - nu scoateţi bateria din instrument în timpul funcţionării acestuia - dacă nu veţi utiliza instrumentul o perioadă mai îndelungată se recomandă să deconectaţi încărcătorul de la sursa de energie - maşina este oprită automat în momentul în care bateria cu ioni de litiu este complet descărcată - o perioadă de lucru semnificativ redusă după încărcare indică faptul că bateria s-a uzat şi trebuie înlocuită

• Schimbarea direcţiei de rotaţie ! - dacă pârghia nu se aşa în poziţia corectă stânga/ dreapta, întrerupător A 2 nu va putea fi acţionat ! schimbaţi direcţia de rotaţie abia atunci când aparatul este complet oprit

• Înlocuirea burghielor @ - introduceţi bitul mat adânc în mandrina - utilizaţi capetele de şurubelniţă împreună cu un suport corespunzător ! nu folosiţi biţi cu coadă deteriorată ! folosiţi numai biţi ascutite

• Reglajul cuplului (VariTorque) # - ale ambreajului randamentul cuplurilor de torsiune va spori în cazul în care inelul ambreajului C este sucit de la poziţia 1 la 15, poziţia D va bloca ambreajul pentru a permite găurirea unor porţiuni mai dificile - în cazul în care aţi nimerit peste un şurub, încercaţi pentru început poziţia 1 al VariTorque şi apăsaţi până când veţi obţine adâncimea necesară

• Selecţie mecanică a treptelor de turaţie $ - setaţi comutatorul F la viteza dorită ! acţionaţi comutatorul de selecţie a treptelor de turaţie în timp ce scula funcţionează lent PUTERE MAXIMĂ (HIGH POWER) - moment de rotaţie mare - pentru ghidarea şuruburilor şi pentru găuriri de diametre mari - pentru realizarea de filete VITEZĂ MAXIMĂ (HIGH SPEED) - moment de rotaţie scăzut - pentru găuriri de diametre mai mici

• Indicator nivel încărcare acumulator % - arată câtă energie mai are acumulatorul până când este total descărcat - indicator G se aprinde automat dacă se acţionează întrerupătorul A 2

• Lampă H ^ Lampa H se aprinde automat dacă se acţionează întrerupătorul A 2

• Protecţia bateriei Opreşte automat aparatul atunci când

1) sarcina este prea mare

2) temperatura bateriei nu se încadrează în intervalul de

temperaturi de operare admisibile, cuprins între -10 şi +60°C

3) bateria cu ioni de litiu este aproape descărcată (pentru

protecţie împotriva descărcării complete) - în ambele cazuri cele 3 lumini LED ale indicatorului de nivel scăzut baterie G vor clipi rapid ! nu continuaţi să apăsaţi comutatorul pornit/oprit după oprirea automată a maşinii; în caz contrar, bateria poate fi deteriorată

• Blocare automată a axului - când comutatorul A 2 nu este apăsat, axul este blocat - vă permite să utilizaţi scula ca şurubelniţă (chiar şi în cazul în care bateria este descărcată)

• Mânuirea şi dirijarea sculei & ! în timp ce lucraţi, ţineţi întotdeauna scula de zonă (zonele) de prindere colorate gri - menţineţi fantele de ventilaţie J 2 neacoperite - nu exercitaţi prea multă presiune asupra aparatului; lăsaţi aparatul să funcţioneze

SFATURI PENTRU UTILIZARE

• La găurirea în metale feroase - când este necesară găurirea la un diametru mare, efectuaţi întâi o găurire intermediară, la diametru mai mic - ungeţi cu ulei din când în când burghiul84

• Atunci când doriţi să suciţi un şurub la marginea, colţul, capătul lemnului, se recomandă să faceţi o gaură cu instrumentul de găurit pentru a evita crăparea lemnului

• Pentru o utilizare optimală a instrumentului este necesară exercitarea unei presiuni constante asupra şurubului, în special la schimbare

• În cazul înşurubării într-un lemn tare se recomandă efectuarea în prealabil a unei găuri

ÎNTREŢINERE / SERVICE

• Această sculă nu este destinată utilizării profesionale

• Păstraţi instrumentul şi încărcătorul curat - curăţaţi cu alcool sau curăţător de contacte contactele de încărcare al încărcătorului ! deconectaţi încărcătorul de la sursa de energie înainte de curăţire

• Dacă în ciuda procedeelor de fabricaţie şi control riguroase scula/încărcătorul are totuşi o pană, repararea acesteia se va face numai la un atelier de asistenţă service autorizat pentru scule electrice SKIL - trimiteţi scula sau încărcătorul în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese şi diagrame de service se găseasca la www.skil.com) - în cazul unui încărcător defect, trimiteţi atât încărcătorul, cât şi bateria la distribuitorul sau la centrul de service SKIL MEDIUL

• Nu aruncaţi sculele electrice, accesoriile sau ambalajele direct la pubelele de gunoi (numai pentru ţările din Comunitatea Europeană) - Directiva Europeană 2002/96/EC face referire la modul de aruncare a echipamentelor electrice şi electronice şi modul de aplicare a normelor în conformitate cu legislaţia naţională; sculele electrice în momentul în care au atins un grad avansat de uzură şi trebuiesc aruncate, ele trebuiesc colectate separat şi reciclate într-un mod ce respectă normele de protecţie a mediului inconjurător - simbolul 8 vă va reaminti acest lucru

• Bateriile trebuie păstrate separat în mediul natural şi nu trebuie considerate deşeuri domestice normale (simbolul 9 vă va reaminti acest lucru) ! înainte aruncare protejaţi terminalele bateriei cu lentă protectoare pentru a preîntâmpina scurtcircuitul

DECLARAŢIE DE CONFORMITATE

• Declarăm pe proprie răspundere că produsul descris la paragraful “Date tehnice” este în conformitate cu următoarele standarde şi documente normative: EN 60335, EN 61000, EN 60745, EN 55014 conform prevederilor directivelor 2006/95/CE, 2004/108/CE, 2006/42/CE, 2011/65/UE, 2009/125/CE (UE reglementare 1194/2012)

• Măsurat în conformitate cu EN 60745 nivelul de presiune a sunetului generat de acest instrument este de 74 dB(A) iar nivelul de putere a sunetului 85 dB(A) (abaterea standard: 3 dB), iar nivelul vibraţiilor ✱ m/s² (metoda mînă-braţ; incertitudine K = 1,5 m/s²) ✱ când găuriţi în metal <2,5 m/s² ✱ când înşurubăriţi <2,5 m/s²

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate cu un test standardizat precizat în EN 60745; poate fi folosit pentru a compara o sculă cu alta şi ca evaluare preliminară a expunerii la vibraţii atunci când folosiţi scula pentru aplicaţiile menţionate - utilizarea sculei pentru aplicaţii diferite sau cu accesorii diferite şi prost întreţinute poate creşte semnificativ nivelul de expunere - momentele în care scula este oprită sau când funcţionează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere ! protejaţi-vă împotriva efectelor vibraţiilor prin întreţinerea sculei şi a accesoriilor sale, păstrând mâinile calde şi organizând procesele de lucru
