NÁVOD NA OBSLUHU 2421 SKIL

• Tento nástroj je určený pre vŕtanie do dreva, kovu, keramických materiálov a plastov; nástroje s elektronickým regulácia rýchlostia s rotáciou doprava/ doľava sú tiež vhodné na skrutkovanie a rezanie závitov

• Tento nástroj nie je vhodný pre profesionálne použitie

• Svetlo tohto elektrického náradia je určené na to, aby osvetľovalo priamu pracovnú oblasť elektrického náradia a nie je vhodné na osvetľovanie priestorov v domácnosti

• Prečítajte a uschovajte tento návod na použitie 3 TECHNICkÉ ÚDAJE 1 Max. krútiaci moment tvrdé ukončenie skrutkovania podľa ISO 5393 : 36 Nm

A Prepínač zapnúť/vypnúť a regulácia rýchlosti B Zelená kontrolka dobíjania C Krúžok na riadenie krútiaceho momentu D Zaistená poloha (spojky) E Prepínač na zmenu smeru otáčania F Prepínač rýchlostných stupňov G Batériový indikátor úrovne H Bodové svetlo J Vetracie štrbiny k Nabíjačka90 BEZPEČNOSŤ

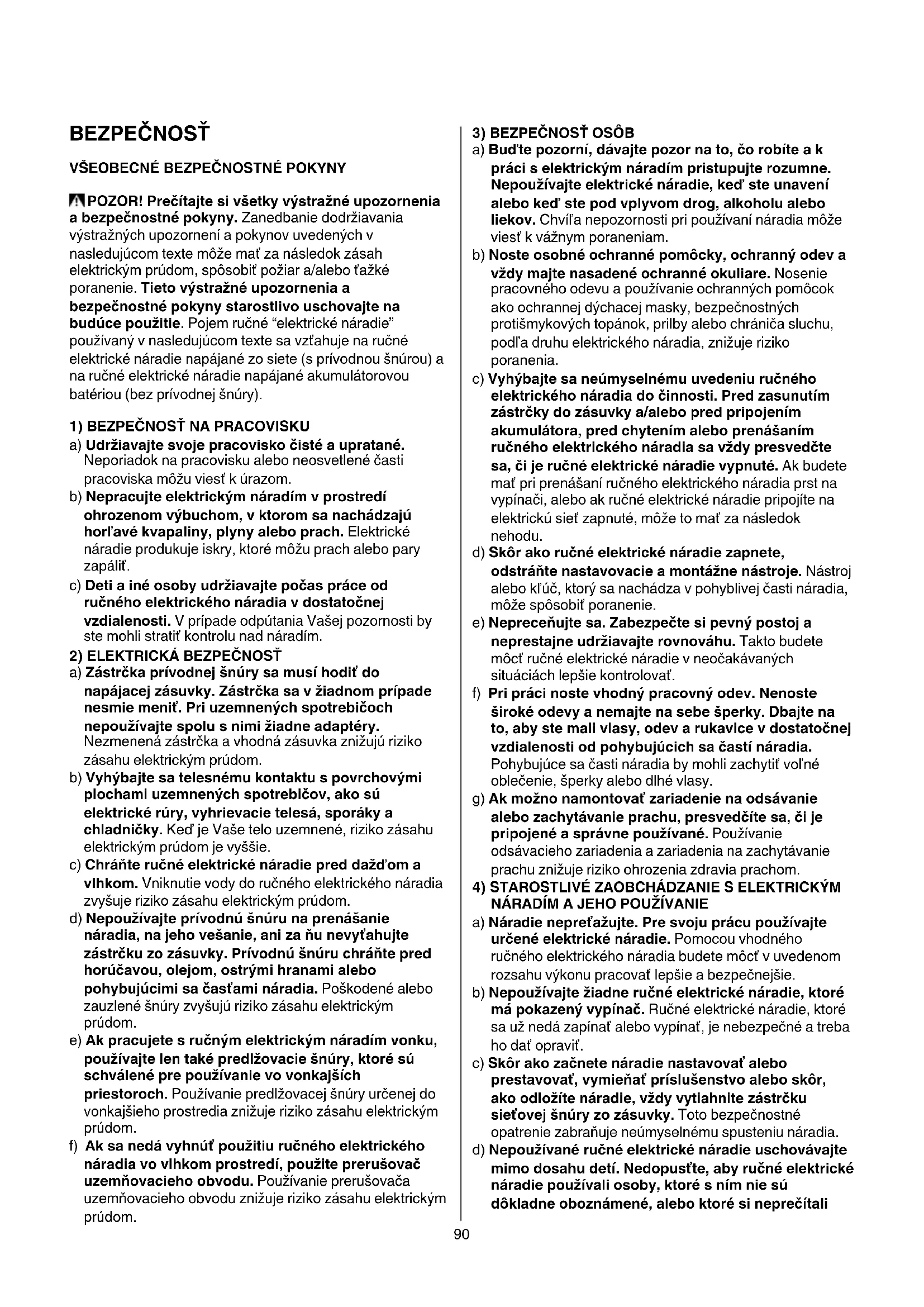

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

POZOR! Prečítajte si všetky výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie. Pojem ručné “elektrické náradie” používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

1) BEZPEČNOSŤ NA PRACOVISKU

a) Udržiavajte svoje pracovisko čisté a upratané. Neporiadok na pracovisku alebo neosvetlené časti pracoviska môžu viesť k úrazom. b) Nepracujte elektrickým náradím v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradie produkuje iskry, ktoré môžu prach alebo pary zapáliť. c) Deti a iné osoby udržiavajte počas práce od ručného elektrického náradia v dostatočnej vzdialenosti. V prípade odpútania Vašej pozornosti by ste mohli stratiť kontrolu nad náradím.

2) ELEKTRICKÁ BEZPEČNOSŤ

a) Zástrčka prívodnej šnúry sa musí hodiť do napájacej zásuvky. Zástrčka sa v žiadnom prípade nesmie meniť. Pri uzemnených spotrebičoch nepoužívajte spolu s nimi žiadne adaptéry. Nezmenená zástrčka a vhodná zásuvka znižujú riziko zásahu elektrickým prúdom. b) Vyhýbajte sa telesnému kontaktu s povrchovými plochami uzemnených spotrebičov, ako sú elektrické rúry, vyhrievacie telesá, sporáky a chladničky. Keď je Vaše telo uzemnené, riziko zásahu elektrickým prúdom je vyššie. c) Chráňte ručné elektrické náradie pred dažďom a vlhkom. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom. d) Nepoužívajte prívodnú šnúru na prenášanie náradia, na jeho vešanie, ani za ňu nevyťahujte zástrčku zo zásuvky. Prívodnú šnúru chráňte pred horúčavou, olejom, ostrými hranami alebo pohybujúcimi sa časťami náradia. Poškodené alebo zauzlené šnúry zvyšujú riziko zásahu elektrickým prúdom. e) Ak pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie šnúry, ktoré sú schválené pre používanie vo vonkajších priestoroch. Používanie predlžovacej šnúry určenej do vonkajšieho prostredia znižuje riziko zásahu elektrickým prúdom. f) Ak sa nedá vyhnúť použitiu ručného elektrického náradia vo vlhkom prostredí, použite prerušovač uzemňovacieho obvodu. Používanie prerušovača uzemňovacieho obvodu znižuje riziko zásahu elektrickým prúdom.

a) Buďte pozorní, dávajte pozor na to, čo robíte a k práci s elektrickým náradím pristupujte rozumne. Nepoužívajte elektrické náradie, keď ste unavení alebo keď ste pod vplyvom drog, alkoholu alebo liekov. Chvíľa nepozornosti pri používaní náradia môže viesť k vážnym poraneniam. b) Noste osobné ochranné pomôcky, ochranný odev a vždy majte nasadené ochranné okuliare. Nosenie pracovného odevu a používanie ochranných pomôcok ako ochrannej dýchacej masky, bezpečnostných protišmykových topánok, prilby alebo chrániča sluchu, podľa druhu elektrického náradia, znižuje riziko poranenia. c) Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického náradia sa vždy presvedčte sa, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu. d) Skôr ako ručné elektrické náradie zapnete, odstráňte nastavovacie a montážne nástroje. Nástroj alebo kľúč, ktorý sa nachádza v pohyblivej časti náradia, môže spôsobiť poranenie. e) Nepreceňujte sa. Zabezpečte si pevný postoj a neprestajne udržiavajte rovnováhu. Takto budete môcť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať. f) Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Dbajte na to, aby ste mali vlasy, odev a rukavice v dostatočnej vzdialenosti od pohybujúcich sa častí náradia. Pohybujúce sa časti náradia by mohli zachytiť voľné oblečenie, šperky alebo dlhé vlasy. g) Ak možno namontovať zariadenie na odsávanie alebo zachytávanie prachu, presvedčíte sa, či je pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.

4) STAROSTLIVÉ ZAOBCHÁDZANIE S ELEKTRICKÝM

NÁRADÍM A JEHO POUŽÍVANIE a) Náradie nepreťažujte. Pre svoju prácu používajte určené elektrické náradie. Pomocou vhodného ručného elektrického náradia budete môcť v uvedenom rozsahu výkonu pracovať lepšie a bezpečnejšie. b) Nepoužívajte žiadne ručné elektrické náradie, ktoré má pokazený vypínač. Ručné elektrické náradie, ktoré sa už nedá zapínať alebo vypínať, je nebezpečné a treba ho dať opraviť. c) Skôr ako začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo skôr, ako odložíte náradie, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky. Toto bezpečnostné opatrenie zabraňuje neúmyselnému spusteniu náradia. d) Nepoužívané ručné elektrické náradie uschovávajte mimo dosahu detí. Nedopusťte, aby ručné elektrické náradie používali osoby, ktoré s ním nie sú dôkladne oboznámené, alebo ktoré si neprečítali91 tento Návod na používanie. Ak ručné elektrické náradie používajú neskúsené osoby, stáva sa nebezpečným nástrojom. e) Elektrické náradie starostlivo ošetrujte. Skontrolujte, či pohyblivé súčiastky náradia bezchybne fungujú a neblokujú a či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negatívne ovplyvniť fungovanie ručného elektrického náradia. Pred použitím ručného elektrického náradia dajte poškodené súčiastky opraviť. Nejeden úraz bol spôsobený zle udržiavaným náradím. f) Používané nástroje udržiavajte ostré a čisté. Starostlivo ošetrované nástroje s ostrými reznými hranami sa menej často zablokujú a ich vedenie je podstatne ľahšie. g) Používajte ručné elektrické náradie, príslušenstvo, pracovné nástroje a pod. podľa týchto pokynov. Zohľadnite pritom konkrétne pracovné podmienky a činnosť, ktorú máte vykonať. Používanie ručného elektrického náradia na iné ako určené účely môže viesť k nebezpečným situáciám.

5) STAROSTLIVÉ ZAOBCHÁDZANIE S ELEKTRICKÝM

NÁRADÍM NAPÁJANÝM AKUMULÁTOROM A JEHO POUŽÍVANIE a) Akumulátory nabíjajte len v takých nabíjačkách, ktoré odporúča výrobca. Ak nabíjate nabíjačkou určenou pre určitý druh akumulátorov iné akumulátory, hrozí nebezpečenstvo požiaru. b) Do ručného elektrického náradia používajte len určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie, alebo môže spôsobiť vznik požiaru. c) Keď akumulátor nepoužívate, zabezpečte, aby sa nemohol dostať do styku s kancelárskymi sponami, mincami, kľúčmi, klincami, skrutkami alebo inými drobnými predmetmi, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže spôsobiť popáleniny alebo požiar. d) Ak sa akumulátor používa nevhodne, môže z neho unikať kvapalina. Vyhýbajte sa kontaktu s ňou. V prípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa dostane akumulátorová kvapalina do očí, vyhľadajte okrem toho aj lekársku pomoc. Vytekajúca kvapalina môže spôsobiť podráždenie pokožky alebo popáleniny.

a) Ručné elektrické náradie zverte do opravy len kvalifikovanému personálu a používajte len originálne náhradné súčiastky. Tým sa zabezpečí zachovanie bezpečnosti ručného elektrického náradia.

• Zabránte poškodeniu náradia skrutkami, klincami a inými kovovými predmetmi v obrobku; zoberte ich dole prv než začnete pracovať

• Vždy skontrolujte či je napájacie napätie rovnaké ako napätie uvedené na štítku nabíjačke

• V prípade elektrickej alebo mechanickej poruchy okamžite nástroje vypnite, alebo vytiahnite nabíjačku zo zásuvky

• SKIL zabezpečí hladký chod nástroja len ak sa používa pôvodné príslušenstvo

• Používajte iba príslušenstvo, u ktorého hodnota prípustných obrátok zodpovedá minimálne najvyšším obrátkam náradia

• Nástroj/nabíjačka nie je určený/á na použitie osobami (vrátane detí), ktoré majú znížené fyzické, zmyslové alebo mentálne schopnosti, alebo majú nedostatok skúseností a vedomostí, pokiaľ nad nimi nie je dozor alebo im neboli poskytnuté pokyny zahŕňajúce použitie tohto nástroja/nabíjačke osobou, ktorá je zodpovedná za ich bezpečnosť

• Uistite sa, že sa deti s nástrojom/nabíjačkom nehrajú

• Zaistite obrábaný diel (obrábaný diel uchytený pomocou upínacích zariadení alebo vo zveráku je oveľa bezpečnejší kým v ruke)

• Elektrické náradie držte za izolované plochy rukovätí pri vykonávaní takej práce, pri ktorej by mohol nástroj natrafiť na skryté elektrické vedenia alebo zasiahnuť vlastnú prívodnú šnúru náradia (kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom)

• Na vyhľadanie skrytých elektrických vedení, plynových a vodovodných potrubí použite vhodné hľadacie prístroje, alebo sa spojte s príslušným dodávateľom (kontakt s elektrickým vedením môže mať za následok vznik požiaru alebo spôsobiť zásah elektrickým prúdom; poškodenie plynového potrubia môže spôsobiť výbuch; prevŕtanie vodovodného potrubia spôsobí vecné škody, alebo môže spôsobiť zásah elektrickým prúdom)

• Neobrábajte materiál, ktorý obsahuje azbest (azbest sa považuje za rakovinotvorný materiál)

• Prach z materiálu, akým je náter obsahujúci olovo, niektoré druhy dreva, minerály a kovy môže byť škodlivý (styk alebo nadýchanie prachu môže spôsobiť alergické reakcie a/alebo respiračné ochorenia obsluhy a okolostojacich osôb); používajte ochrannú masku tváre a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie možné pripojiť

• Určité druhy prachu sú klasifikované ako karcinogénne (akým dubový a bukový prach), a to hlavne v spojení s prísadami pre úpravu dreva; používajte ochrannú masku tváre a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie možné pripojiť

• Dodržujte stanovené nariadenia pre prácu v prašnom prostredí

• Zabezpečte, aby prepínač E 2 bol v strednej (uzamknutej) polohe skôr ako budete nástroje nastavovať alebo meniť príslušenstvo ako aj pred nesením alebo každým odložením nástroja

• Batériu nabíjajte iba pomocou nabíjačky, ktorá sa dodáva s nástrojom

• Nenabíjajte batériu vo vlhkom alebo mokrom prostredí

• Nástroj, nabíjačku a batériu skladujte na miestach, kde teplota neprekročí 50°C alebo neklesne pod 0°C92

• Nabíjačku nepoužívajte, keď je poškodená; na kontrolu bezpečnosti ju prineste do jednej z oficiálne registrovanych servisnych staníc firmy SKIL

• Nabíjačku nepoužívajte, keď je poškodená šnúra alebo zástrčka; šnúra alebo zástrčka by sa mala okamžite vymeniť v niektorej z oficiálne registrovanych servisnych staníc firmy SKIL

• Nepoužívajte batériu, keď je poškodená; mala by sa okamžite vymeniť

• Nabíjačku alebo batériu nedemontujte

• Nepokúšajte sa dobíjať nenabíjateľné batérie pomocou nabíjačky

• Nabíjanie batérie 0 - podľa obrázku zapojte nabíjačku do zásuvky - zelená kontrolka B sa rozsvieti, čo znamená že a nabíjačka je pripravený na použitie - podľa obrázka zasuňte batériu do nabíjačky ! batéria môže zostať počas nabíjania aj v nástroji; v tomto prípade však nástroj nie je možné zapnúť - zelená kontrolka B začne blikať indikujúc, že sa batéria nabíja - približne po 1 hodine je batéria plne nabitá, zelená kontrolka B prestane blikať a zostane svietiť ! po skončení nabíjacej doby baterku vyberte z nabíjačky, čím predlážite životnosť batérie DÔLEŽITÁ POZNÁMKA: - ak zelená kontrolka B po vložení batérie, nezačne blikať, môže to znamenať:

1) že batéria je príliš studená alebo príliš horúca

(nabíjačka batérie nabíja, iba ak je ich teplota medzi 0°C a 45°C)

2) že batériu treba vymeniť

- lítium-iónovú batériu môžete nabiť kedykoľvek (prerušením nabíjania batériu nepoškodíte) - lítium-iónové batérie nemusia byť pred nabíjaním úplne vybité (nemajú “pamäťový efekt” ako nikel- kadmiové batérie) - pri nabíjaní sa nabíjačka aj batéria môžu zahriať tak, že sú na dotyk teplé; toto je normálne a neoznačuje to žiaden problém - zabezpečte, aby vonkajší povrch batérie bol pred zasunutím do nabíjačky čisty a suchý - nenabíjajte pri teplotách pod 0°C a nad 45°C; toto vážne poškodí batériu aj nabíjačku - batériu nevyberajte z nástroja, keď beží - ak predpokladáte dlhú dobu nepoužívania nástroja, najlepšie je nabíjačku vytiahnuť zo zásuvky - ak je lítium-iónová batéria vybitá, nástroj sa automaticky vypne - výrazne skrátená výdrž batérie aj po nabití signalizuje, že je batéria opotrebovaná a je potrebné ju vymeniť

• Zmena smeru otáčania ! - ak nie je správne nastavená v polohe vľavo/vpravo, spínač A 2 sa nedá aktivovať ! zmeňte smer otáčania len keď je nástroj úplne nečinný

• Ako vymeniť vrtáky @ - vložte hrot čo najhlbšie do upínacieho vretena - používajte skrutkovacie hroty v kombinácii s držiakom hrotov ! nepoužívajte hroty s poškodenou stopkou ! používajte len ostré hroty

• Riadenie krútiaceho momentu (VariTorque) # - výstupný moment bude rásť, keď sa krúžok skľučovadla C otáča od 1 po 15; poloha D skľučovadlo zaistí, aby umožnila vítanie alebo pohon pri veľmi tvrdom obrobku - keď zaťahujete skrutku, najprv sa pokúste s polohou skľučovadla VariTorque 1 a zvyšujte to, kým sa nedosiahne požadovaná hľbka

• Mechanické prepínanie rýchlostných stupňov $ - nastavte prepínač F na požadovanú rýchlosť ! s prepínačom rýchlostných stupňov manipulujte, keď sa náradie otáča pomaly VYSOKÝ VÝKON (HIGH POWER) - vysoké momenty - pre skrutkovanie a vŕtanie veľkých priemerov - pre rezanie vnútorných závitov VYSOKÁ RÝCHLOSŤ (HIGH SPEED) - nízke momenty - na vŕtanie malých priemerov

• Indikátor nabitia akumulátora % - udáva aktuálny stav nabitia akumulátora - indikátor G sa zapne automaticky po stlačení vypínača A 2

1) dôjde k jeho preťaženiu

2) teplota batérie nie je v prípustnom rozsahu

prevádzkovej teploty od -10 do +60°C

3) lítium-iónová batéria je takmer úplne vybitá (na

ochranu pred prílišným vybitím) - v každom z prípadov budú 3 LED-kontrolky indikátora úrovne nabitia batérie G rýchlo blikať ! potom ako sa nástroj automaticky vypne, nestláčajte tlačidlo zapnúť/vypnúť, môže sa poškodiť batéria

• Automatická aretácia - keď nie je stlačený spínač A 2, vreteno je uzamknuté - umožňuje používať nástroj ako skrutkovač (aj ak je batéria vybitá)93

• Držanie a vedenie nástroja & ! počas práce vždy držte nástroj v oblasti sivého držadla(iel) - vetracie štrbiny J 2 udržujte nezakryté - na nástroj príliš netlačte; nechajte nástroj robiť prácu za Vás

• Vŕtanie železných kovov - keď je treba vyvŕtať väčšiu dieru, najskôr predvŕtajte menšiu dieru - natrite vŕtacie hroty z času na čas olejom

• Pri zaťahovaní skrutky v blízkosti rezu alebo na hrane dreva by sa mala predvŕtať diera, aby sa zabránilo prasknutiu dreva

• Pre optimálne použitie nástroja sa vyžaduje rovnomerný tlak na skrutku, hlavne pri vyberaní

• Pri zaskrutkovávaní do tvrdého dreva by sa mala predvŕtať diera

• Tento nástroj nie je vhodný pre profesionálne použitie

• Nástroj a nabíjačku uchovávajte čisté - nabíjacie kontakty v nabíjačke čistite pomocou alkoholu alebo čistiaceho prostriedku na kontakty ! pred čistením nabíjačku vytiahnite zo zásuvky

• Ak by nástroj/nabíjačka napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovať, treba dať opravu vykonať autorizovanej servisnej opravovni elektrického náradia SKIL - pošlite nástroj alebo nabíjačku bez rozmontovania spolu s dôkazom o kúpe; vášmu dílerovi alebo do najbližšieho servisného strediska SKIL (zoznam adries servisných stredisiek a servisný diagram nástroja sú uvedené na www.skil.com) - ak je nabíjačka poškodená, odošlite nabíjačku a batériu svojmu predajcovi alebo servisu značky SKIL ŽIVOTNÉ PROSTREDIE

• Elektrické náradie, príslušenstvo a balenia nevyhadzujte do komunálneho odpadu (len pre štáty EÚ) - podľa európskej smernice 2002/96/EG o nakladaní s použitými elektrickými a elektronickými zariadeniami a zodpovedajúcich ustanovení právnych predpisov jednotlivých krajín sa použité elektrické náradie musí zbierať oddelene od ostatného odpadu a podrobiť ekologicky šetrnej recyklácii - pripomenie vám to symbol 8, keď ju bude treba likvidovať

• Batéria sa musí uchovávať oddelene od prírodného prostredia a nemala by sa likvidovať ako normálny domáci odpad (pripomenie vám to symbol 9, keď ju bude treba likvidovať) ! pred likvidáciou ochráňte vývody batérie hrubou páskou, aby ste zabránili skratu

• Na vlastnú zodpovednosť vyhlasujeme, že dole popísaný výrobok “Technické údaje” sa zhoduje s nasledujúcimi normami alebo normatívnymi dokumentami: EN 60335, EN 61000, EN 60745, EN 55014 podľa ustanovení smerníc 2006/95/EG, 2004/108/EG, 2006/42/EG, 2011/65/EU, 2009/125/EG (EU predpis 1194/2012)

• Súbor technickej dokumentácie sa nachádzajú na adrese: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL ¹ÊÁÂÆιƼ½ÊÇǾ¼½Æ ȽʹÌÁÇÆËŵÆ¿Áƽ½ÊÁÆ¿ ÍÊÇȽƓˁ˅ʿ˂ʽ¼¹Ɠ Ĺ¾ÁÂÿʹ¹¾ ÈÈÊÇιĹƹ¿½Ê

• Merané podľa EN 60745 je úroveň akustického tlaku tohto nástroja 74 dB(A) a úroveň akustického výkonu je 85 dB(A) (štandardná odchýlka: 3 dB), a vibrácie sú ✱ m/ s² (metóda ruka - paža; nepresnosť K = 1,5 m/s²) ✱ pri vŕtaní do kovu <2,5 m/s² ✱ pri zaskrutkovávaní <2,5 m/s²

• Hladina emisií od vibrácií bola nameraná v súlade s normalizovaným testom uvedeným v norme EN 60745; môže sa používať na vzájomné porovnávanie náradí a na predbežné posúdenie vystavenia účinkom vibrácií pri používaní náradia pre uvedené aplikácie - používanie náradia na rôzne aplikácie, alebo v spojení s rôznymi alebo nedostatočne udržiavanými doplnkami môže značne zvýšiť úroveň vystavenia - časové doby počas ktorých je je náradie vypnuté alebo počas ktorých náradie beží ale v skutočnosti nevykonáva prácu môžu značne znížiť úroveň vystavenia ! chráňte sa pred účinkami vibrácií tak, že budete náradie a jeho príslušenstvo správne udržiavať, tak že nebudete pracovať so studenými rukami a tak že si svoje pracovné postupy správne zorganizujete
