2710 GA - Skrutkovač SKIL - Bezplatný návod na obsluhu

Typ produktu	Vŕtačka
Výkon	300 W
Voľnobežné otáčky	0-600 ot/min
Maximálny krútiaci moment	30 Nm
Kapacita batérie	Neplatí (káblový model)
Hmotnosť	1,2 kg
Rozmery	25 x 20 x 8 cm
Priložené príslušenstvo	Skľučovadlo, skrutkovacie hroty
Odporúčané použitie	Práce so skrutkovaním a odskrutkovaním v dreve a kove
Údržba	Pravidelné čistenie, kontrola káblov a stavu skľučovadla
Bezpečnostné opatrenia	Používajte ochranné okuliare, nedotýkajte sa pohyblivých častí
Záruka	2 roky

Často kladené otázky - 2710 GA SKIL

Ako môžem vymeniť hrot na skrutkovači SKIL 2710 GA?

Na výmenu hrotu vytiahnite aktuálny hrot smerom von. Vložte nový hrot do skľučovadla, kým nebude pevne na mieste, a potom sa uistite, že je zablokovaný.

Prečo moja skrutkovačka nefunguje?

Skontrolujte, či je skrutkovačka správne nabitá a či je batéria správne vložená. Tiež sa uistite, že bezpečnostný spínač je v polohe zapnuté.

Ako nastavím krútiaci moment skrutkovača SKIL 2710 GA?

Použite krúžok na nastavenie krútiaceho momentu, ktorý sa nachádza hneď za skľučovadlom. Otočte ho, aby ste vybrali požadovanú úroveň krútiaceho momentu podľa materiálu, ktorý skrutkujete.

Je skrutkovačka SKIL 2710 GA vhodná na vŕtanie do stien?

Nie, SKIL 2710 GA je určená na skrutkovanie a odskrutkovanie. Na vŕtanie do stien sa odporúča použiť vhodnú vŕtačku.

Ako vyčistiť moju skrutkovačku SKIL 2710 GA?

Odpojte skrutkovačku a použite suchú handričku na vyčistenie povrchu. Vyhnite sa používaniu agresívnych chemikálií alebo vody.

Kde môžem nájsť náhradné diely pre moju skrutkovačku?

Náhradné diely je možné objednať priamo na oficiálnej webovej stránke SKIL alebo u autorizovaných predajcov.

Aká je životnosť batérie skrutkovača SKIL 2710 GA?

Životnosť batérie závisí od používania, ale zvyčajne vydrží 30 až 60 minút nepretržitej práce. Uistite sa, že ju po každom použití úplne nabijete.

Ako správne skladovať moju skrutkovačku SKIL 2710 GA?

Skrutkovačku skladujte na suchom a chladnom mieste, chránenom pred vlhkosťou. Ak je to možné, uchovávajte ju v originálnom puzdre pre ochranu.

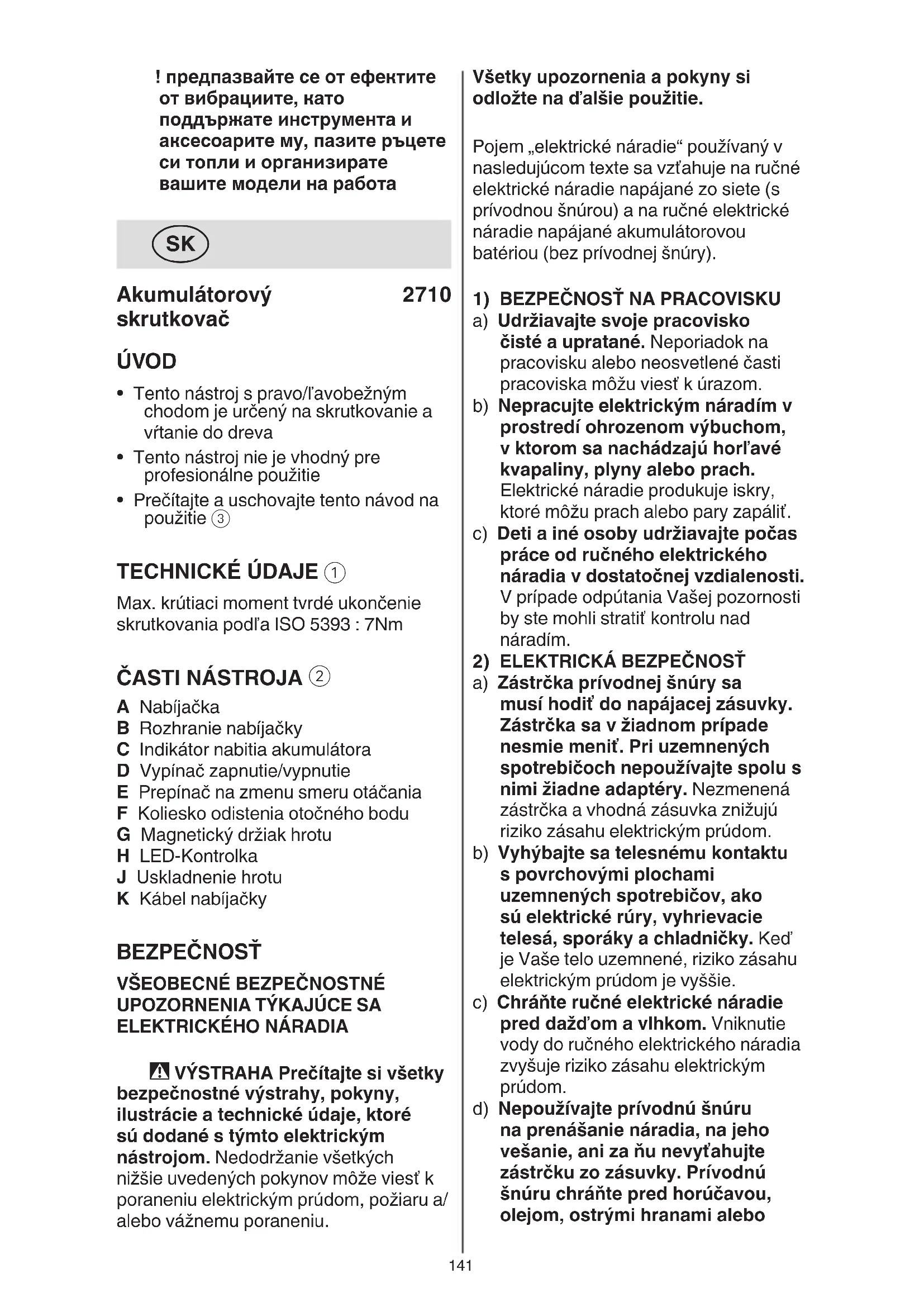

NÁVOD NA OBSLUHU 2710 GA SKIL

• Tento nástroj s pravo/l'avobežným chodom je určený na skrutkovanie a vřtanie do dreva
• Tento nástroj nie je vhodný pre profesionálne použitie
• Prečítajte a uschovajte tento návod na použitie ③

TECHNICKÉ ÚDAJE ①

Max. krútiaci moment tvrdé ukončenie skrutkovania podl'a ISO 5393 : 7Nm

ČASTI NÁSTROJA ②

A Nabíjačka
B Rozhranie nabíjačky
C Indikátor nabitia akumulátora
D Vypínač zapnutie/vypnutie
E Prepínač na zmenu smeru otáčania
F Koliesko odistenia otočného bodu
G Magnetický držiak hrotu
H LED-Kontrolka
J Uskladnenie hrotu
K Kábel nabíjačky

BEZPEČNOST

VŠEOBECNÉ BEZPEČNOSTNÉ UPOZORNENIA TÝKAJÚCE SA ELEKTRICKÉHO NÁRADIA

⚠ VÝSTRAHA Prečítajte si všetky bezpečnostné výstrahy, pokyny, ilustrácie a technické údaje, ktoré sú dodané s týmto elektrickým nástrojom. Nedodržanie všetkých nižšie uvedených pokynov môže viest’ k poraneniu elektrickým prúdom, požiaru a/ alebo vážnemu poraneniu.

Všetky upozornenia a pokyny si odložte na d'alšie použitie.

Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

1) BEZPEČNOST NA PRACOVISKU
a) Udržiavajte svoje pracovisko čisté a upratané. Neporiadok na pracovisku alebo neosvetlené časti pracoviska môžu viest k úrazom.
b) Nepracujte elektrickým náradím v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horl'avé kvapaliny, plyny alebo prach.
Elektrické náradie produkuje iskry,
ktoré môžu prach alebo pary zapáliť.
c) Deti a iné osoby udržiavajte počas práce od ručného elektrického náradia v dostatočnej vzdialenosti. V prípade odpútania Vašej pozornosti by ste mohli stratit kontrolu nad náradím.
2) ELEKTRICKÁ BEZPEČNOST
a) Zástrčka prívodnej šnúry sa musí hodit do napájacej zásuvky. Zástrčka sa v žiadnom prípade nesmie menit. Pri uzemnených spotrebičoch nepoužívajte spolu s nimi žiadne adapté. Nezmenená zástrčka a vhodná zásuvka znižujú riziko zásahu elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s povrchovými plochami uzemnených spotrebičov, ako sú elektrické rúry, vyhrievacie telesá, sporáky a chladničky. Ked' je Vaše telo uzemnené, riziko zásahu elektrickým prúdom je vyššie.
c) Chráňte ručné elektrické náradie pred dažďom a vlhkom. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
d) Nepoužívajte prívodnú šnúru na prenášanie náradia, na jeho vešanie, ani za ňu nevyťahujte zástrčku zo zásuvky. Prívodnú šnúru chráňte pred horúčavou, olejom, ostrými hranami alebo

pohybujúcimi sa časťami náradia. Poškodené alebo zauzlené šnúry zvyšujú riziko zásahu elektrickým prúdom.

e) Ak pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie šnúry, ktoré sú schválené pre používanie vo vonkajších priestoroch. Používanie predlžovacej šnúry určenej do vonkajšieho prostredia znižuje riziko zásahu elektrickým prúdom.

f) Ak sa nedá vyhnút' použitiu ručného elektrického náradia vo vlhkom prostredí, použite prerušovač uzemňovacieho obvodu. Používanie prerušovača uzemňovacieho obvodu znižuje riziko zásahu elektrickým prúdom.

3) BEZPEČNOST OSÔB

a) Bud'te pozorní, dávajte pozor na to, čo robíte a k práci s elektrickým náradím pristupujte rozumne. Nepoužívajte elektrické náradie, ked' ste unavení alebo ked' ste pod vplyvom drog, alkoholu alebo liekov. Chvíl'a nepozornosti pri používaní náradia môže viest' k vážnym poraneniam.

b) Noste osobné ochranné pomôcky, ochranný odev a vždy majte nasadené ochranné okuliare. Nosenie pracovného odevu a používanie ochranných pomôcok ako ochrannej dýchacej masky, bezpečnostných protišmykových topánok, prilby alebo chrániča sluchu, podľa druhu elektrického náradia, znižuje riziko poranenia.

c) Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického náradia sa vždy presvedčte sa, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu.

d) Skôr ako ručné elektrické náradie zapnete, odstráňte nastavovacie a montážne nástroje. Nástroj alebo kl'úč, ktorý sa nachádza v pohyblivej časti náradia, môže spôsobit poranenie.

e) Nepreceňujte sa. Zabezpečte si pevný postoj a neprestajne udržiavajte rovnováhu. Takto budete môčť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať.

f) Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa vaše vlasy a odev dostali do blízkosti pohyblivých častí. Vol'ný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia.

g) Ak možno namontovať zariadenie na odsávanie alebo zachytávanie prachu, presvedčíte sa, či je pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.

h) Nepodliehajte falošnému pocitu istoty získanej z častého používania náradia a nekonajte v rozpore s princípmi bezpečného používania náradia. Nepozorná práca môže v priebehu zlomkov sekundy viest' k t'ažkému poranenie.

4) STAROSTLIVÉ ZAOBCHÁDZANIE S ELEKTRICKÝM NÁRADÍM A JEHO POUŽÍVANIE

a) Náradie nepreťažujte. Pre svoju prácu používajte určené elektrické náradie. Pomocou vhodného ručného elektrického náradia budete môčť v uvedenom rozsahu výkonu pracovať lepšie a bezpečnejšie.

b) Nepoužívajte žiadne ručné elektrické náradie, ktoré má pokazený vypínač. Ručné elektrické náradie, ktoré sa už nedá zapínať alebo vypínať, je nebezpečné a treba ho dat’ opravit’.

c) Skôr ako začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo ako odložíte náradie, vždy vytiahnite koncovku siet'ovej

šnúry zo zásuvky a/alebo vyberte akumulátor, ak sa dá vybrat'. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu ručného elektrického náradia.

d) Nepoužívané ručné elektrické náradie uschovávajte mimo dosahu detí. Nedopustte, aby ručné elektrické náradie používali osoby, ktoré s ním nie sú dôkladne oboznámené, alebo ktoré si neprečítali tento Návod na používanie. Ak ručné elektrické náradie používajú neskúsené osoby, stáva sa nebezpečným nástrojom.
e) Ručné elektrické náradie a príslušenstvo starostlivo ošetrujte. Skontrolujte, či pohyblivé súčiastky náradia bezchybne fungujú a neblokujú a či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negativne ovplyvnit' fungovanie ručného elektrického náradia. Pred použitím ručného elektrického náradia dajte poškodené súčiastky opravit'. Nejeden úraz bol spôsobený zle udržiavaným náradím.
f) Používané nástroje udržiavajte ostré a čisté. Starostlivo ošetrované nástroje s ostrými reznými hranami sa menej často zablokujú a ich vedenie je podstatne l'ahšie.
g) Používajte ručné elektrické náradie, príslušenstvo, pracovné nástroje a pod. podl’a týchto pokynov. Zohl’adnite pritom konkrétne pracovné podmienky a činnosť, ktorú máte vykonať. Používanie ručného elektrického náradia na iné ako určené účely môže viest’ k nebezpečným situáciám.
h) Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmykl'avé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.
5) STAROSTLIVÉ ZAOBCHÁDZANIE S ELEKTRICKÝM NÁRADÍM NAPÁJANÝM AKUMULÁTOROM A JEHO POUŽÍVANIE
a) Akumulátory nabíjajte len v takých nabíjačkách, ktoré

odporúča výrobca. Ak nabíjate nabíjačkou určenou pre určitý druh akumulátorov iné akumulátory, hrozí nebezpečenstvo požiaru.

b) Do ručného elektrického náradia používajte len určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie, alebo môže spôsobit’ vznik požiaru.
c) Ked' akumulátor nepoužívate, zabezpečte, aby sa nemohol dostat' do styku s kancelárskymi sponami, mincami, kl'účmi, klincami, skrutkami alebo inými drobnými predmetmi, ktoré by mohli spôsobit' premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže spôsobit' popáleniny alebo požiar.
d) Ak sa akumulátor používa nevhodne, môže z neho unikať kvapalina. Vyhýbajte sa kontaktu s ňou. V prípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa dostane akumulátorová kvapalina do očí, vyhl’adajte okrem toho aj lekársku pomoc. Vytekajúca kvapalina môže spôsobit podráždenie pokožky alebo popáleniny.
e) Nepoužívajte poškodený alebo upravovaný akumulátor alebo náradie. Poškodené alebo upravované akumulátory môžu neočakávane reagovať a spôsobit požiar, výbuch alebo zranenie.
f) Akumulátory alebo náradie nevhadzujte do ohňa alebo nevystavujte nadmerným teplotám. Vystavenie pôsobeniu ohňa alebo teplote nad 130°C môže spôsobit' výbuch.
g) Dodržujte pokyny na nabíjanie a akumulátory alebo náradie nenabíjajte mimo teplotného rozsahu uvedeného vpokynoch. Nesprávne nabíjanie alebo teploty mimo špecifikovaného rozsahu môžu poškodit akumulátor a zvýšiť riziko požiaru.
6) SERVIS
a) Ručné elektrické náradie zverte do opravy len kvalifikovanému personálu a používajte len originálne náhradné súčiastky. Tým

b) Nikdy neopravujte poškodené akumulátory. Akumulátory môže opravovat len výrobca alebo autorizovaný servis.

BEZPEČNOSTNÉ POKYNY PRE AKUMULÁTOROVÝ SKRUTKOVAČ

- Elektrické náradie držte za izolované plochy rukovätí pri vykonávaní takej práce, pri ktorej by mohol nástroj natrafit na skryté elektrické vedenia (kontakt uťahovača s vedením, ktoré je pod napätím, môže spôsobit, že aj kovové súčiastky náradia sa dostanú pod napätie, čo môže spôsobit zásah operátora elektrickým prúdom)

VŠEOBECNE

• Neobrábajte materiál, ktorý obsahuje azbest (azbest sa považuje za rakovinotvorný materiál)
• Prach z materiálu, akým je náter obsahujúci olovo, niektoré druhy dreva, minerály a kovy môže byť škodlivý (styk alebo nadýchanie prachu môže spôsobit’ alergické reakcie a/alebo respiračné ochorenia obsluhy a okolostojacich osôb); používajte ochrannú masku tváre a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie možné pripojit'
• Určité druhy prachu sú klasifikované ako karcinogénne (akým dubový a bukový prach), a to hlavne v spojení s prísadami pre úpravu dreva; používajte ochrannú masku tváre a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie možné pripojiť
• Dodržujte stanovené nariadenia pre prácu v prašnom prostredí
• Nástroj a nabíjačku nevystavujte dažd'u
• Nabíjačku alebo nástroj nedemontujte
• Zabezpečte, aby prepínač E ② bol v strednej (uzamknutej) polohe skôr ako budete nástroje nastavovať alebo meniť príslušenstvo ako aj pred

• S týmto nástrojom používajte len nabíjačku SKIL 2610S00722
  • Túto nabíjačku môžu používať deti od 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnostami alebo s nedostatočnými skúsenostami a vedomostami vtedy, ked’ sú pod dozorom osoby zodpovednej za ich bezpečnost alebo ak ich táto osoba poučila o bezpečnom zaobchádzaní s nabíjačkou a chápu nebezpečenstvá, ktoré sú s tým spojené (v opačnom prípade existuje riziko chybnej obsluhy a vzniku poranení)

• Dávajte pozor na deti (takýmto spôsobom zabezpečíte, aby sa deti nehrali s nabíjačkou)

• Nabíjačku nepoužívajte, ked' je poškodená
• Povolená teplota okolia (nástroj/nabíjačka/akumulátor): -pri nabíjaní 4...40°C -pri prevádzke -20...+50°C -pri skladovaní -20...+50°C

PRÍSLUŠENSTVO

- SKIL zabezpečí hladký chod nástroja len ak sa používa pôvodné príslušenstvo

PRED POUŽITÍM

- Na vyhl'adanie skrytých elektrických vedení, plynových a vodovodných potrubí použite vhodné hľadacie prístroje, alebo sa spojte s príslušným dodávatel'om (kontakt s elektrickým vedením môže mať za následok vznik požiaru alebo spôsobit' zásah elektrickým prúdom; poškodenie plynového potrubia môže spôsobit' výbuch; prevrtanie vodovodného potrubia spôsobí vecné škody, alebo môže spôsobit' zásah elektrickým prúdom)

POČAS PRÁCE

• V prípade elektrickej alebo mechanickej poruchy okamžite nástroje vypnite, alebo vytiahnite nabijačku zo zásuvky

VYSVETLENIE SYMBOLOV UMIESTNENÝCH NA NÁSTROJI/ NABÍJAČKE

! dodaná akumulátorová batéria je čiastočne nabitá (na zaručenie plnej kapacity batérie ju pred prvým zapnutím prístroja úplne nabite v nabíjačke)

-pripojte nabíjací kábel K k nabíjačke A aj k rozhraniu nabíjačky B
-zapojte nabíjačku A do nástennej zásuvky
-indikátor C bliká NAZELENO, čo znamená, že batéria sa nabíja
-pri nabíjaní sa rukováť náradia zohrieva; to je normálne
-indikátor C sa súvisle svieti NAZELENO, keď je batéria plne nabitá

-lítium-iónovú batériu môžete nabit' kedykol'vek (prerušením nabíjania batériu nepoškodíte)

-lítium-iónové batérie nemusia byt' pred nabíjaním úplne vybité (nemajú "pamäťový efekt" ako nikel-kadmiové batérie)

-toto náradie sa počas nabíjania nedá používať; ak náradie počas nabíjania nefunguje, nie je to známkou žiadnej poruchy náradia

-ak predpokladáte dlhú dobu nepoužívania nástroja, najlepšie je nabíjačku vytiahnuť zo zásuvky

- Zapínanie/vypínanie ⑨

• Zmena smeru otáčania ⑩ -ak nie je správne nastavená v polohe vl'avo/vpravo, spínač D ② sa nedá aktivovať ! zmeňte smer otáčania len keď je nástroj úplne nečinný
• Ako vymeniť hroty ⑪ -vložte hrot nadoraz do držiaka G ! nepoužívajte hroty s poškodenou stopkou
• Automatická aretácia Umožňuje ručné uťahovanie alebo uvolňovanie skrutiek, ak je to potrebné ⑫
  • LED-Kontrolka ⑬ LED-kontrolka H sa zapne automaticky po stlačení vypínača D, aj ked' vypínač E je v strednej (zablokovanej) polohe
• Uskladnenie hrotu J ② Ponúka skladovanie pre 2 hroty vpredu
  • Dve polohy rukoväte ⑭
• Ochrana batérie Nástroj vypne alebo zabraňuje zapnutiu nástroja, ak -je príliš vysoké zaťaženie -teplota batérie nie je v prípustnom rozsahu prevádzkovej teploty od -20 do +50°C -lítium-iónová batéria je takmer úplne vybitá (na ochranu pred prílišným vybitím)
  ! potom ako sa nástroj automaticky vypne, nestláčajte tlačidlo zapnúť/vypnúť, môže sa poškodit' batéria

RADA NA POUŽITIE

- Používajte vhodné hroty ⑮ ! nepoužívajte poškodené hroty ! používajte len hroty so šesthranným driekom

• Pri zaťahovaní skrutky v blízkosti rezu alebo na hrane dreva by sa mala predvřtať diera, aby sa zabránilo prasknutiu dreva
• Pre optimálne použitie nástroja sa vyžaduje rovnomerný tlak na skrutku, hlavne pri vyberaní
• Pri zaskrutkovávaní do tvrdého dreva by sa mala predvítať diera
• Dalšie informácie nájdete na adrese www.skil.com

ÚDRŽBA / SERVIS

• Tento nástroj nie je vhodný pre profesionálne použitie
• Nástroj a nabíjačku uchovávajte čisté ! pred čistením nabíjačku vytiahnite zo zásuvky

- Ak by nástroj/nabíjačka napriek starostlivej výrobe a kontrole predsalen prestal niekedy fungovat', treba dat' opravu vykonat' autorizovanej servisnej opravovni elektrického náradia SKIL

-pošlite nástroj alebo nabíjačku bez rozmontovania spolu s dôkazom o kúpe; vášmu dílerovi alebo do najbližšieho servisného strediska SKIL (zoznam adries servisných stredisiek a servisný diagram nástroja sú uvedené na www.skil.com)

- Uvedomte si, že poškodenie spôsobené preťažením alebo nesprávnym zaobchádzaním bude zo záruky vylúčené (záručné podmienky spoločnosti SKIL nájdete na stránke www.skil.com alebo si ich vyžiadajte u svojho predajcu)

ŽIVOTNÉ PROSTREDIE

- Elektrické náradie, príslušenstvo a balenia nevyhadzujte do komunálneho odpadu (len pre štáty EÚ) -podl’a európskej smernice 2012/19/ EG o nakladaní s použitými elektrickými a elektronickými zariadeniami a zodpovedajúcich ustanovení právnych predpisov jednotlivých krajín sa použité elektrické náradie musí zbierať oddelene od ostatného odpadu a podrobit’ ekologicky šetrnej recyklácii -pripomenie vám to symbol ⑦, ked’ ju bude treba likvidovať ! počas likvidácie nástroja vyberte z neho batérie

- Vybratie / likvidácia batérií ⑯ ! batérie vyberte iba ak sú úplne vybité -aby ste zabránili skratu, zakryte póly batérie izolačnou páskou -batérie zlikvidujte odovzdaním

v oficiálnych zberných miestach určených pre zber batérií ! batérie po vhodení do ohňa vybuchnú a preto batériu zo žiadneho dôvodu do ohňa nevhadzujte

HLUK / VIBRÁCIE

- Merané podľa EN 62841 je úroveň akustického tlaku tohto nástroja <70 dB(A) (štandardná odchýlka: 3 dB) a vibrácie sú <2,5 m/s² (súčet vektorov troch smerov; nepresnost K = 1,5 m/s²)

- Hladina emisií od vibrácií bola nameraná v súlade s normalizovaným testom uvedeným v norme EN 62841; môže sa používať na vzájomné porovnávanie náradí a na predbežné posúdenie vystavenia účinkom vibrácií pri používaní náradia pre uvedené aplikácie

-používanie náradia na rôzne aplikácie, alebo v spojení s rôznymi alebo nedostatočne udržiavanými doplnkami môže značne zvýšit' úroveň vystavenia -časové doby počas ktorých je je náradie vypnuté alebo počas ktorých náradie beží ale v skutočnosti nevykonáva prácu môžu značne znížit' úroveň vystavenia ! chráňte sa pred účinkami vibrácií tak, že budete náradie a jeho príslušenstvo správne udržiavať, tak že nebudete pracovať so studenými rukami a tak že si svoje pracovné postupy správne zorganizujete
