2710 GA - Kruvikeeraja SKIL - Tasuta kasutusjuhend

Toote tüüp	Elektriline kruvikeeraja
Võimsus	300 W
Tühikäigukiirus	0-600 p/min
Maksimaalne pöördemoment	30 Nm
Aku mahtuvus	Ei kehti (juhtmega mudel)
Kaal	1,2 kg
Mõõtmed	25 x 20 x 8 cm
Kaasaegsed tarvikud	Mandrel, kruvikeeramise otsikud
Soovitatav kasutus	Kruvimis- ja lahtikeeramistf6dud puidu ja metalli puhul
Hooldus	Regulaarne puhastamine, kaablite ja mandreli seisundi kontrollimine
Ohutusmeetmed	Kandke kaitseprille, rge puudutage liikuvate osi
Garantii	2 aastat

Korduma kippuvad küsimused - 2710 GA SKIL

Kuidas ma saan SKIL 2710 GA kruvikeeraja otsikut vahetada?

Otsiku vahetamiseks eemaldage praegune otsik, tõmmates selle välja. Sisestage uus otsik mandrelli nii, et see oleks kindlalt paigas, ja veenduge, et see on lukustatud.

Miks minu kruvikeeraja ei tööta?

Kontrollige, kas kruvikeeraja on korralikult laetud ja aku on õigesti paigaldatud. Veenduge ka, et turvalüliti on sisse lülitatud.

Kuidas ma saan SKIL 2710 GA kruvikeeraja pöördemomenti reguleerida?

Kasutage pöördemomendi reguleerimissõrmust, mis asub otse mandrelli taga. Pöörake seda, et valida soovitud pöördemomendi tase vastavalt kruvitavale materjalile.

Kas SKIL 2710 GA kruvikeeraja sobib seinte puurimiseks?

Ei, SKIL 2710 GA on mõeldud kruvimiseks ja lahtikeeramiseks. Seinapuurimiseks soovitatakse kasutada sobivat puurmasinat.

Kuidas ma saan oma SKIL 2710 GA kruvikeerajat puhastada?

Lülitage kruvikeeraja vooluvõrgust välja ja kasutage pinna puhastamiseks kuiva lappi. Vältige agressiivsete kemikaalide või vee kasutamist.

Kust ma saan oma kruvikeeraja varuosi?

Varuosad on saadaval tellimiseks otse SKILi ametlikult veebisaidilt või volitatud edasimüüjatelt.

Kui pikk on SKIL 2710 GA kruvikeeraja aku kasutusaeg?

Aku kasutusaeg sõltub kasutusest, kuid tavaliselt kestab see 30 kuni 60 minutit pidevat tööd. Veenduge, et laadite aku pärast iga kasutuskorda täielikult.

Kuidas ma peaksin oma SKIL 2710 GA kruvikeerajat õigesti hoiustama?

Hoiustage kruvikeerajat kuivas ja jahedas kohas, eemal niiskusest. Kui võimalik, hoidke seda algses karbis, et kaitsta.

KASUTUSJUHEND 2710 GA SKIL

• Parem/vasaku käiguga tööriist on ettenähtud kruvide sisse- ja väljakeeramiseks ning aukude eelpuurimiseks puitu
• Tööriist pole möeldud professionaalseks kasutamiseks
• Palun lugege käesolev kasutusjuhend hoolikalt läbi ja hoidke alles ③

TEHNILISED ANDMED ①

Max pöördemoment tugeval kruvikeeramisrežiimil ISO 5393 kohaselt : 7Nm

SEADME OSAD ②

A Akulaadija
B Laadija liides
C Aku laetuse astme indikaator
D Töölüliti (sisse/välja)
E Lüliti pöörlemissuuna muutmiseks
F Teljepoldi lahtilukustamise nupp
G Magnetadapter
H LED-märgutuli
J Otsakuhoidik
K Laadija kaabel

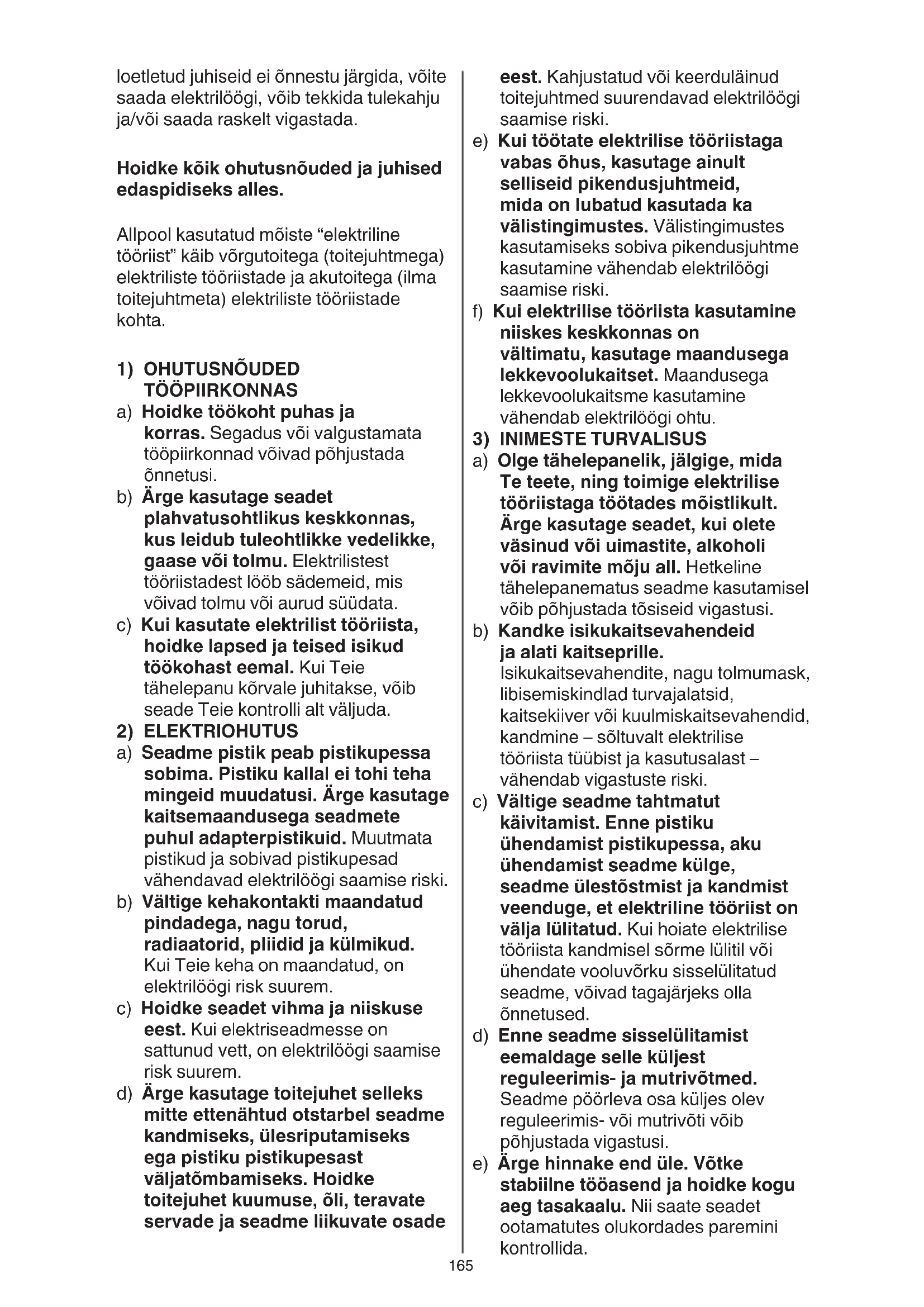

OHUTUS

ÜLDISED OHUTUSNÖUDED ELEKTRILISTE TÖÖRIISTADE KASUTAMISEL

HOIATUS Lugege kõiki hoiatusi, juhiseid, kirjeldusi ja spetsifikatsioone, mis käivad tööriistaga kaasas. Kui kõiki allpool

loetletud juhiseid ei önnestu järgida, võite saada elektrilöögi, võib tekkida tulekahju ja/või saada raskelt vigastada.

Hoidke kõik ohutusnõuded ja juhised edaspidiseks alles.

Allpool kasutatud möiste “elektriline tööriist” käib vörgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

1) OHUTUSNÕUDED TÖÖPIIRKONNAS

a) Hoidke töökoht puhas ja korras. Segadus või valgustamata tööpiirkonnad võivad põhjustada önnetusi.

b) Ärge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.

c) Kui kasutate elektrilist tööriista, hoidke lapsed ja teised isikud töökohast eemal. Kui Teie tähelepanu kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

2) ELEKTRIOHUTUS

a) Seadme pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega seadmete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski.

b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi risk suurem.

c) Hoidke seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilöögi saamise risk suurem.

d) Ärge kasutage toitejuhet selleks mitte ettenähtud otstarbel seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast väljatõmbamiseks. Hoidke toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade

eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi saamise riski.

e) Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi saamise riski.

f) Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage maandusega lekkevoolukaitset. Maandusega lekkevoolukaitsme kasutamine vähendab elektrilöögi ohtu.

3) INIMESTE TURVALISUS

a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades möistlikult. Ärge kasutage seadet, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.

b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, nagu tolmumask, libisemiskindlad turvajalatsid, kaitsekiiver või kuulmiskaitsevahendid, kandmine – söltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste riski.

c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.

d) Enne seadme sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.

e) Årge hinnake end üle. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate seadet ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
g) Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid/ seadmeid, veenduge, et need oleksid seadmega ühendatud ja et neid kasutataks õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.
h) Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
4) ELEKTRILISTE TÖÖRIISTADE HOOLIKAS KÄSITSEMINE JA KASUTAMINE
a) Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate paremini ja turvalisemalt ettenähtud võimsusvahemikus.
b) Årge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik sisse ja välja lülitada, on ohtlik ning seda tuleb remontida.
c) Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib seadme tahtmatut käivitamist.
d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatult. Ärge laske seadet kasutada isikutel, kes seda ei tunne või pole siintoodud juhiseid lugenud. Kogenematute kasutajate käes kujutavad elektrilised tööriistad ohtu.
e) Hoolitsege elektriliste tööriistade ja tarvikute eest korralikult. Kontrollige, kas seadme liikuvad osad funktsioneerivad korralikult ja ei kiildu kinni, ning ega möned

osad ei ole katki või sel määral kahjustatud, et võiksid mõjutada seadme töökindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.

f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hoitud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade kasutamine mitte ettenähtud otstarbel vöib pöhjustada ohtlikke olukordi.
h) Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
5) AKUTÖÖRIISTADE HOOLIKAS KÄSITSEMINE JA KASUTAMINE
a) Laadige akusid ainult tootja poolt soovitatud akulaadijatega. Akulaadija, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akudega.
b) Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu.
c) Hoidke kasutusel mitteolevad akud eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad kontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.
d) Väärkasutuse korral võib akuvedelik välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav

akuvedelik võib põhjustada nahaärritusi või põletusi.

e) Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju.
f) Kaitske akut ja elektrilist tööriista leekide ja väga kõrgete temperatuuride eest. Kokkupuude leekidega või üle 130°C temperatuuriga võib põhjustada plahvatuse.
g) Järgige kõiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nõuetele mittevastav laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahju ohtu.
6) TEENINDUS
a) Laske seadet parandada ainult kvalifitseeritud spetsialistidel ja ainult originaalvaruosadega. Nii tagate seadme püsimise turvalisena.
b) Årge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad.

OHUTUSJUHISED AKUKRUVIKEERAJA KOHTA

- Hoidke elektritööriista kinni isoleeritud haardepinnast, kuna lint võib puutuda kokku tööriista enda juhtmega (voolu all oleva juhtme lõikamisel võivad elektritööriista metallosad pingestuda ja anda operaatorile elektrilöögi)

ÜLDIST

• Asbestisisaldava materjali töötlemine on keelatud (asbest võib tekitada vähki)
• Värviga kaetud juhtmed, mõned puiduliigid, mineraalid ja metall eraldavad tolmu, mis võib olla kahjulik (kokkupuude tolmuga või selle sissehingamine võib seadme kasutajal või läheduses viibivatel inimestel

põhjustada allergilisi reaktsioone ja/või hingamisteede haigusi); kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueemaldusseadmega

• Teatud tüüpi tolm on klassifitseeritud kantserogeensena (nt tammest ja kasest eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueemaldusseadmega
• Erinevate materjalide töötlemisel tekkiva tolmu käitlemisel tuleb järgida kehtivaid nõudeid
• Ärge jätke tööriista/laadijat vihma kätte
• Ärge kunagi monteerige laadijat või tööriista lahti
• Enne seadistustööde tegemist seadme kallal ning tarvikute vahetust, samuti enne seadme transportimist ja hoiustamist veenduge, et lüliti E ② oleks keskasendis (lukustatud asendis)

LAADIMINE/AKUD

• Kasutage selle tööriistaga ainult SKIL laadijat 2610S00722
• Üle 8 aasta vanused lapsed ja isikud, kelle füüsilised või vaimsed võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused, tohivad laadimisseadet kasutada vaid

siis, kui nende üle teostatakse järelevalvet või kui neile on antud täpsed juhised laadimisseadme ohutuks käsitsemiseks ja kui nad mõistavad seadmega kaasnevaid ohte (vastasel korral tekib valest käsitsemisest põhjustatud kehavigastuste ja varalise kahju oht)

• Ärge jätke lapsi järelevalveta (seeläbi tagate, et lapsed ei hakka akulaadijaga mängima)
• Lapsed tohivad akulaadimisseadet hooldada ja puhastada vaid täiskasvanute järelevalve all
• Ärge kasutage kahjustatud laadijaid
• Ümbritseva keskkonna lubatud temperatuur (tööriista/laadijat/akut): -laadimisel 4...40°C -töötamisel -20...+50°C -säilitamisel -20...+50°C

TARVIKUD

• SKIL tagab seadme häireteta töö üksnes originaaltarvikute kasutamisel ENNE KASUTAMIST
• Kontrollige alati, kas võrgupinge ühtib laadija andesildil toodud pingega
• Vältige töödeldavas esemes olevatest kruvidest, naeltest vms põhjustatud kahjustusi; eemaldage need enne töö alustamist
• Fikseerige toorik (fiksaatoriga kinnitatud või kruustangide vahele pandud toorik püsib kindlamini paigal kui lihtsalt käega hoides)
• Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid otsimisseadmeid või pöörduge kohaliku elektri-, gaasi- või vee-ettevõtte poole (kokkupuutel elektrijuhtmetega tulekahju- ja elektrilöögioht; gaasitorustiku vigastamisel plahvatusoht; veetorustiku vigastamisel materiaalne kahju või elektrilöögioht)

KASUTAMISE AJAL

- Kui seade töötab ebaharilikult või teeb kummalist müra, lülitage see viivitamatult välja või tõmmake laadija pistik pistikupesast välja

TÖÖRIISTAL/LAADIJAL OLEVATE SÜMBOLITE SELGITUS

③ Enne kasutamist tutvuge kasutusjuhendiga
④ Kasutage laadijat ainult sisetingimustes
⑤ Topeltisolatsioon (maandusjuhe pole vajalik)
⑥ Laadija valede pooluste ühendamine on ohtlik (kasutage aku laadimiseks ainult kaasasolevat laadijat)
⑦ Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu ja patareisid ära koos olmejäätmetega

KASUTAMINE

- Aku laadimine ⑧

! kaasasolev aku on osaliselt laetud (aku täisjõudluse tagamiseks laadige aku enne elektrilise tööriista esimest kasutamist akulaadijas korralikult täis)

-ühendage laadimisjuhe K koos laadija A ja laadimisliidesega B
-ühendage laadija A pistikupesasse
-indikaator C vilgub ROHELISELT, näidates, et akut laaditakse
-laadimisel muutub tööriista käepide soojaks; see on normaalne
-näidik C muutub püsivalt ROHELISEKS, kui aku on täielikult laetud
-liitium-ioon-akut võib igal ajal laadida (laadimise katkestamine ei kahjusta akut)
-liitium-ioon aku ei pea enne laadimist täielikult tühi olema (puudub nikkel-kaadmiumakudele omane "mäluefekt")
-tööriista ei ole võimalik laadimise ajal kasutada; tööriista ei ole seetõttu defektne, et see laadimise ajal ei tööta
-kui Te tööriista pikemat aega ei kasuta, on soovitav tömmata laadija pistik pistikupesast välja

- Sisse/välja ⑨

- Pöörlemissuuna ümberlülitamine ⑩ -kui lüliti ei ole korralikult fikseerunud vasakus/paremas asendis, ei ole võimalik töölülitile D ② vajutada ! pöörlemissuunda tohib muuta üksnes siis, kui seade on täielikult seiskunud

- Otsakute vahetamine ⑪ -lükake otsak täielikult hoidiki G ! ärge kasutage kahjustatud varrega otsakuid

- Automaatne spindlilukustus Võimaldab kruve vajadusel käsitsi sisse ja välja keerata ⑫

- LED-märgutuli ⑬ LED-märgutuli H automaatselt, kui aktiveerimislüliti D või isegi kui lüliti E on keskmises (lukustatud) asendis

- Otsakuhoidik J ② Esiosas on ruumi 2 otsakule

• Käepideme kaks asendit ⑭

- Aku kaitse Lülitab tööriista välja või takistab tööriista käivitamist, kui -koormus on liiga kõrge -aku temperatuur ei ole lubatud töötemperatuuri vahemiku -20 kuni +50°C piires

-liitium-ioonaku on peaaegu tühi (et kaitsta ülemäärase tühjenemise eest)

! ärge vajutage enam lülilile (sisse/välja), kui tööriist on end automaatselt välja lülitanud, sest see vöib akut kahjustada

TÖÖJUHISED

• Kasutage sobivaid otsakuid ⑮
! ärge kasutage kahjustatud otsakuid
! kasutage üksnes kuuskantsabaga otsakuid
- Kruvi keeramisel puidu otsapiirkonda on soovitav auk ette puurida, et vältida puidu löhenemist
- Tööriista optimaalseks kasutamiseks on vajalik pidev surve kruvile, eriti kruvi väljakeeramisel
- Kruvi keeramisel kövasse puitu on soovitav auk ette puurida
- Lisateavet lugege aadressilt www.skil.com

HOOLDUS/TEENINDUS

• Tööriist pole möeldud professionaalseks kasutamiseks
• Hoidke tööriist ja laadija puhtad ! enne laadija puhastamist tömmake selle pistik pistikupesast välja
• Tööriist/laadijat on hoolikalt valmistatud ja testitud; kui tööriist/ laadijat sellest hoolimata rikki läheb, tuleb see lasta parandada SKILI elektriliste käsitööriistade volitatud remonditöökojas -saatke tööriist või laadija lahtimonteeritud koos ostukviitungiga tarnijale või lähimasse SKILI lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressilt www.skil.com)
• Arvestage sellega, et garantii ei hõlma seadme ülekoormamisest või ebaõigest käsitsemisest tulenevaid kahjustusi (teavet SKILI garantiitingimuste kohta vaadake veebilehelt www.skil.com või küsige kohalikult müügiesindajalt)

KESKKOND

- Ärge visake kasutuskölbmatuks muutunud elektrilisi tööriistu, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes EL liikmesriikidele)

-vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta -seda meenutab Teile sümbol⑦ ! enne tööriist äraviskamist eemaldage patareid

- Patareide eemaldamine/utiliseerimine ⑯

! eemaldage patareid vaid siis, kui need on täiesti tühjad

-katke patareiklemmid kaitseks tugeva teibiga, et vältida lühise teket -utiliseerimiseks viige patareid vastavasse ametlikku kogumispunkti

! tulle visatud akud plahvatavad, seepärast ei tohi akut mingil põhjusel põletada

MÜRA / VIBRATSIOON

- Vastavalt kooskõlas normiga EN 62841 läbi viidud mõõtmistele on tööriista helirõhk <70 dB(A) (standardkõrvalekalle: 3 dB) ja vibratsioon <2,5 m/s² (kolme telje vektorsumma; mõõtemääramatus K = 1,5 m/s²)

- Tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 62841 kirjeldatud standarditud testile; seda võib kasutada tööriistade vördlemiseks ja tööriista kasutamisel ettenähtud töödeks esineva vibratsiooni esialgseks hindamiseks -tööriista kasutamisel muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib vibratsioon märkimisväärselt suureneda

-ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib vibratsioon märkimisväärselt väheneda

! enda kaitsmiseks vibratsiooni eest hooldage tööriista ja selle tarvikuid korralikult, hoidke oma käed soojad ja tagage sujuv töökorraldus
