BRUKSANVISNING 2710 GA SKIL

• Maskinen med höger-/vänstergång är avsedd för skruvdragning och förborrning i trä

• Det här verktyget är inte avsedd för yrkesmässig användning

• Läs och spara denna instruktionsbok

Max. vridmoment hårt skruvförband enligt ISO 5393 : 7Nm

! verwijder de batterijen pas als zij volledig leeg zijn - bescherm batterijcontacten met stevige tape om kortsluiting te voorkomen - geef de batterijen af bij een ocieel inzamelpunt voor batterijen ! batterijen exploderen als zij in vuur worden gegooid, dus verbrand de batterij in geen geval36 inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det nns en större risk för elektriskt slag om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag. f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. VERKTYGSELEMENT

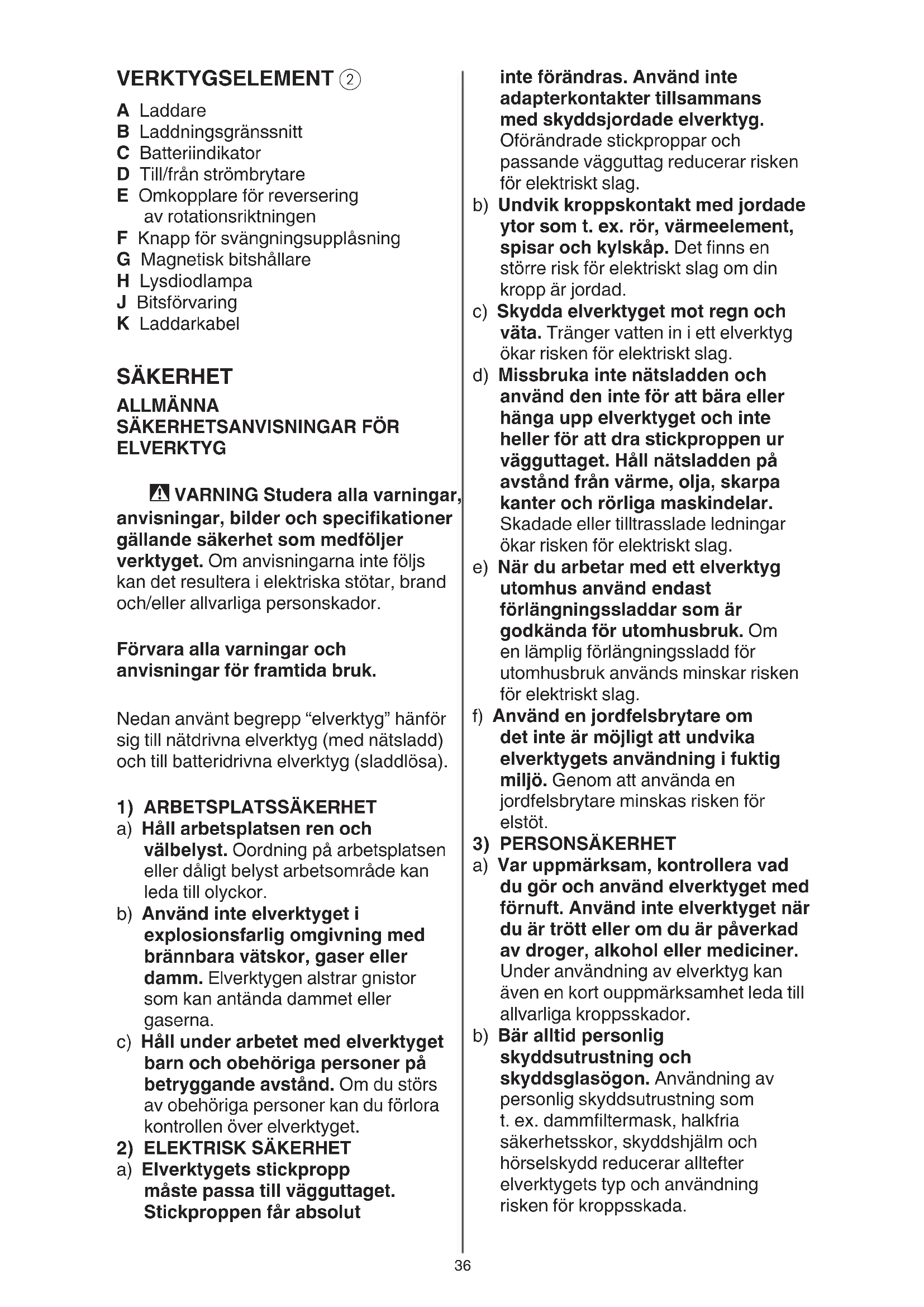

A Laddare B Laddningsgränssnitt C Batteriindikator D Till/från strömbrytare E Omkopplare för reversering av rotationsriktningen F Knapp för svängningsupplåsning G Magnetisk bitshållare H Lysdiodlampa J Bitsförvaring K Laddarkabel SÄKERHET ALLMÄNNA

SÄKERHETSANVISNINGAR FÖR

ELVERKTYG - VARNING Studera alla varningar, anvisningar, bilder och specikationer gällande säkerhet som medföljer verktyget. Om anvisningarna inte följs kan det resultera i elektriska stötar, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp “elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut37 kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

ELVERKTYG a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper nns risk för brand. b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier nns risk för kroppsskada och brand. c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/ eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med ngret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avstånd från de rörliga delarna. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet eektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det38 ALLMÄNT

• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)

• Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i närheten); använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning nns

• Vissa typer av damm är klassicerade så som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning nns

• Följ de nationella krav, som nns angående damm, för de material du skall arbete med

• Utsätt inte maskinen/laddaren för regn

• Försök ej ta isär laddaren eller maskinen

• Kontrollera att omkopplare E

i mellan position (låst läge) innan inställningar utförs eller tillbehörsdelar byts eller maskinen transporteras eller lagras LADDNING/BATTERIERNA

• Använd bara SKIL-laddaren 2610S00722 med det här verktyget

• Denna laddare får användas av barn från 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet om de övervakas av reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. d) Om batteriet används på fel sätt nns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada. e) Använd inte batteriet eller verktyg som är skadade eller modierade. Skadade eller modierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador. f) Du ska inte exponera ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130°C kan leda till explosion. g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som speciceras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specicerade området kan skada batteriet och öka brandrisken.

a) Låt elverktyget repareras endast av kvalicerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. b) Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

• Håll verktyget i de isolerade greppytorna när en åtgärd utförs där fästet kan komma i kontakt med dolt kablage (fästen som kommer i kontakt med en strömförande ledning kan orsaka att även verktygets exponerade metalldelar blir strömförande, vilket utgör risk för att användaren utsätts för elektriska stötar)39

• Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag (kontakt med elledningar kan förorsaka brand och elstöt; en skadad gasledning kan leda till explosion; borrning i vattenledning kan förorsaka sakskador eller elstöt)

• I händelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen eller dra ur laddarens stickpropp från elurtaget

Läs bruksanvisningen före användning

Använd laddaren enbart inomhus

Dubbel isolering (ingen jordning krävs)

Fel polanslutning av laddarkontakten kan vara farligt (ladda batteriet enbart i originalladdaren)

Elektriska verktyg och batterier får inte kastas i hushållssoporna ANVÄNDNING

! det medföljande batteriet är delvis laddat (i syfte att garantera batteriets fulla kapacitet ska det laddas helt och hållet i batteriladdaren innan verktyget används för första gången) - anslut laddarkabeln K till både laddaren A och laddningsgränssnittet B - anslut laddaren A till vägguttaget - indikatorn C lyser med GRÖNT ljus för att visa att batteriet håller på att laddas - under laddning blir verktygets handtag varmt; detta är normalt - indikatorn C lyser med GRÖNT fast sken, vilket visar att batteriet är fulladdat - litiumjonbatteriet kan laddas när som helst (batteriet skadas inte om laddningsproceduren avbryts) - litiumjonbatteriet behöver inte vara tomt innan laddning (ingen “minneseekt", som med nickelkadmiumbatterier) - verktyget kan under uppladdning en person som ansvarar för deras säkerhet, eller som instruerar dem i säker hantering av laddaren och gör att de förstår riskerna (i annat fall föreligger fara för felanvändning och skador)

• Håll barn under uppsikt (barn får inte leka med laddaren)

• Utan uppsikt får barn inte rengöra eller underhålla laddaren

• Anslut aldrig trasig laddare

• Tillåten omgivningstemperatur (verktyg/laddare/batteri): - vid laddning 4...40°C - vid drift –20...+50°C - vid förvaring –20...+50°C TILLBEHÖR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används

• Kontrollera alltid att den tillförda strömtypen stämmer med spänningen som anges på laddarens märkplåt

• Undvik skador genom att ta bort skruvar, spikar eller andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med skruvtvingar eller i ett skruvstäd är mera stabilt än om det hålls fast för hand)40

• För bästa användning av maskinen är det nödvändigt med ett jämnt tryck på skruven, speciellt vid urdragning

• Vid skruvning i hårt trä bör man först förborra ett hål

• Besök www.skil.com för mer information

• Det här verktyget är inte avsedd för yrkesmässig användning

• Håll din maskin och laddaren ren ! dra ur laddarens stickpropp från elurtaget innan rengöring

• Om i elverktyget/laddaren trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget eller laddaren i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner nns på www.skil.com)

• Observera att skada till följd av ovarsamhet eller överbelastning inte täcks av garantin (för SKIL garantivillkor gå till www.skil.com eller fråga återförsäljaren) MILJÖ

• Elektriska verktyg, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen

kommer att påminna om detta när det är tid att kassera ! ta bort batteriet när verktyget ska kasseras

! ta bort batteriet när det är helt tömt - skydda batterikontakterna med grov plasttejp för att förebygga kortslutning inte användas; dvs. batteriet är inte defekt även om det inte fungerar under uppladdning - om Du räknar med att ej använda Ditt maskin under en lång tid är det bäst att dra ur laddarens stickpropp från elurtaget

• Reversering av rotationsriktningen

- om inte vänster/höger är inställt i rätt läge, kan inte strömbrytaren D

tryckas in ! ändra rotationsriktningen när maskinen är helt stilla

- sätt in bitsen ordentligt i bitshållaren

! använd aldrig bits med trasig axel

• Automatisk spindellåsning Tillåter dig att, vid behov, skruva åt eller lossa skruvar manuellt

Lysdiodlampan H tänds automatiskt när brytaren D aktiveras, även om brytaren E är i den mittre (låsning) positionen

• Förvaring för bits J

Plats för 2 bits på framsidan

• Batteriskydd Slår av verktyget eller förhindrar start av verktyget, när - belastningen är för hög - när batteriets temperatur över- eller underskrider arbetsområdet -20 till +50°C - litiumjonbatteriet är nästan tomt (för att skydda mot fullständig urladdning) ! fortsätt inte trycka på till-/ frånknappen efter att verktyget stängts av automatiskt; batteriet kan skadas ANVÄNDNINGSTIPS

! använd aldrig trasig bits ! använd endast bits med sexkantsfäste

• Vid idragning av en skruv nära kortänden eller på sidan av trämaterialet skall förborrning ske för att undvika sprickbildning41

a) Elværktøjets stik skal passe til - avyttra batteriet på lämplig insamlingsplats ! batterierna kan explodera om de utsätts för eld, undanhåll batterierna från heta källor LJUD / VIBRATION

• Ljudtrycksnivån som uppmätts enligt EN 62841 är på denna maskin <70 dB(A) (onoggrannhet K = 3 dB) och vibration <2,5 m/s² (vektorsumma i tre riktningar; onoggrannhet K = 1,5 m/s²)

• Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 62841; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån ! skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt
