2710 GA - винтоверт SKIL - Безплатно ръководство за потребителя

Тип продукт	Отвертка
Мощност	300 W
Обороти на празен ход	0-600 об/мин
Максимален въртящ момент	30 Nm
Капацитет на батерията	Не е приложимо (модел с кабел)
Тегло	1,2 кг
Размери	25 x 20 x 8 см
Включени аксесоари	Патронник, накрайници за винтове
Препоръчителна употреба	Работи с винтове и развиване в дърво и метал
Поддръжка	Редовно почистване, проверка на кабелите и състоянието на патронника
Мерки за безопасност	Използвайте предпазни очила, не докосвайте движещите се части
Гаранция	2 години

Често задавани въпроси - 2710 GA SKIL

Как мога да сменя накрайника на отвертката SKIL 2710 GA?

За да смените накрайника, извадете настоящия, като го издърпате навън. Вкарайте новия накрайник в патронника, докато се закрепи добре, след което се уверете, че е заключен.

Защо моята отвертка не работи?

Проверете дали отвертката е правилно заредена и батерията е поставена правилно. Също така се уверете, че предпазният превключвател е в позиция за включване.

Как мога да регулирам въртящия момент на отвертката SKIL 2710 GA?

Използвайте пръстена за регулиране на въртящия момент, разположен точно зад патронника. Завъртете го, за да изберете желаното ниво на въртящ момент според материала, който завивате.

Подходяща ли е отвертката SKIL 2710 GA за пробиване на стени?

Не, SKIL 2710 GA е предназначена за завиване и развиване. За пробиване на стени се препоръчва използването на подходяща бормашина.

Как да почистя моята отвертка SKIL 2710 GA?

Изключете отвертката и използвайте суха кърпа за почистване на повърхността. Избягвайте използването на агресивни химикали или вода.

Къде мога да намеря резервни части за моята отвертка?

Резервните части могат да бъдат поръчани директно от официалния уебсайт на SKIL или от оторизирани търговци.

Какъв е животът на батерията на отвертката SKIL 2710 GA?

Животът на батерията зависи от употребата, но обикновено може да издържи от 30 до 60 минути непрекъсната работа. Уверете се, че я зареждате напълно след всяка употреба.

Как правилно да съхранявам моята отвертка SKIL 2710 GA?

Съхранявайте отвертката на сухо и хладно място, защитено от влага. Ако е възможно, пазете я в оригиналния ѝ калъф за защита.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 2710 GA SKIL

• Този инструмент с ляво/дясно въртене е предназначен за завинтване и предварително пробиване в дърво
  • Този инструмент не е предназначен за професионална употреба
• Прочетете и пазете това ръководство за работа ③

ТЕХНИЧЕСКИ ДАННИ ①

Макс. въртящ момент при твърди винтови съединения по ISO 5393 : 7Nm

ЕЛЕМЕНТИ НА ИНСТРУМЕНТА

②

A Зарядно устройство
В Интерфейс на зарядното устройство
С Индикатор за капацитета на батерията
D Прекъсвач за включване/изключване
Е Превключвател за обръщане на посоката на въртене
F Копче за отключване на оста
G Магнитен държач за бита
Н Светодиодна светлина
J Място за бургии
К Кабел на зарядното устройство

БЕЗОПАСНОСТ

⚠ ПРЕДУПРЕЖДЕНИЕ Прочете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, доставени с този електроинструмент. Неспазването на всички описани по-долу инструкции може да доведе до токов удар, пожар и/или тежко нараняване.

Запазете всички предупреждения и указания за ползване в бъдеще.

Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

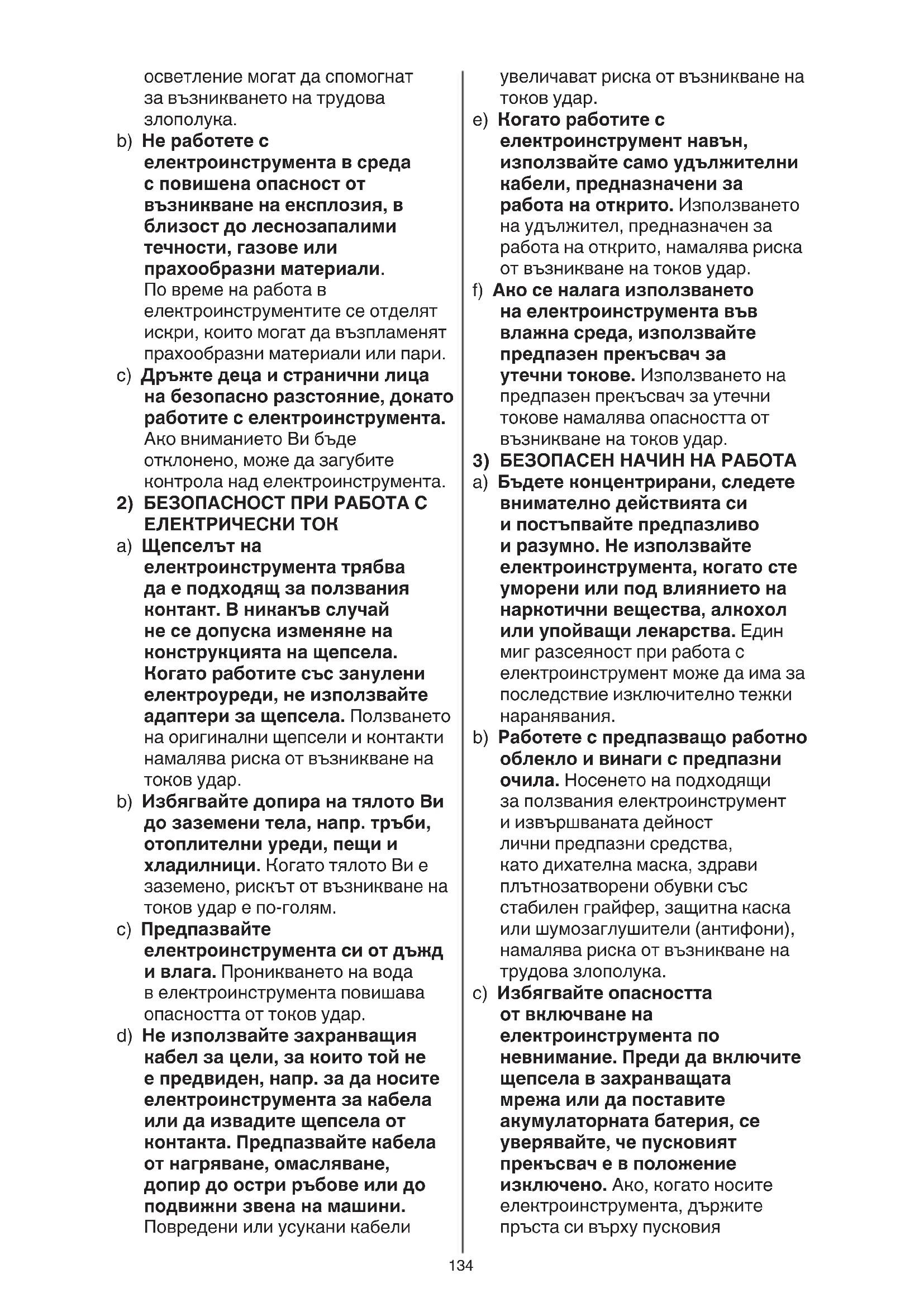

a) Поддържайте работното си място чисто и подредено. Безпорядъкът или недостатъчното

осветление могат да спомогнат за възникването на трудова злополука.

b) Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
с) Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.
2) БЕЗОПАСНОСТ ПРИ РАБОТА С ЕЛЕКТРИЧЕСКИ ТОК
a) Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
b) Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
с) Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
d) Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинструмента за кабела или да изводите щепсела от контакта. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели

увеличават риска от възникване на токов удар.

e) Когато работите с електроинструмент навън, използвайте само удължителни кабели, предназначени за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
f) Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.
3) БЕЗОПАСЕН НАЧИН НА РАБОТА
a) Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последние изключително тежки наранявания.
b) Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
с) Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия, се уверявайте, че пусковият прекъсвач е в положение изключено. Ако, когато носите електроинструмента, държите пръста си върху пусковия

прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука.

d) Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.

e) Не надценявайте възможностите си. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.

f) Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.

g) Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящата се при работа прах.

h) Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.

a) Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите

по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.

b) Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.

с) Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.

d) Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.

e) Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.

f) Поддържайте режещите инструменти винаги добре

заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.

g) Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. С дейности и процедури, евентуално предписани от различни нормативни документи. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.

h) Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

a) За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар.

b) За захранване на електроинструментите използвайте само предвидените за съответния модел акумулаторни батерии. Използването на различни акумулаторни батерии може да предизвика трудова злополука и/ или пожар.

с) Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове,

пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.

d) При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитьт може да предизвика изгаряния на кожата.

e) Не използвайте акумулаторна батерия или електроинструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания.

f) Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или температури над 130°C могат да предизвикат експлозии.

g) Спазвайте всички указания за зареждане на акумулаторната батерия; не я зареждайте, ако температурата й е извън диапазона, посочен в инструкциите. Неправилното зареждане или зареждането при температури извън допустимия диапазон могат да увредят батерията и увеличават опасността от пожар.

6) ПОДДЪРЖАНЕ

a) Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

b) Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се

извършва само от производителя или от оторизиран сервис.

- Дръжте електроинструмента за изолирани захващищи повърхности при изпълняване на операция, при която скрепителният елемент може да влезе в контакт със скрито окабеляване (скрепителни елементи в контакт с „жив“ електрически проводник могат да направят изложените метални части на електроинструмента „живи“ и да причинят електрически шок у оператора)

ОБЩИ

• Не обработвайте азбестосьдържащ материал (азбестът е канцерогенен)
• Прахът от някои материали, като например съдържаща олово боя, някои видове дървесина, минерали и метали може да бъде вреден (контакт или вдишване на такъв прах могат да причинят алергични реакции и/или респираторни заболевания на оператора или стоящите наблизо лица); използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде свързано

- Определени видиве прах са класифицирани като карциногенни (като прах от дъб и бук) особено когато са комбинирани с добавки за подобряване на състоянието на дървесината; използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде свързано

- Следвайте дефинираните по БДС изисквания относно запрашеността за материалите, които желаете да обработвате - Не излагайте на дъжд електроинструмента/зарядното устройство

• Не разглобявайте зарядното устройство или инструмент
• Убедете се че ключа Е ② е в средно (блокирано) положение, преди да направите каквито и да реглажи или смени на консумативите или когато транспортирате или прибирате инструмента

ЗАРЕЖДАНЕ/БАТЕРИИ

- С този инструмент използвайте само зарядното устройство на SKIL 2610S00722

• Това зарядно устройство може да се използва от деца от 8-годишна възраст и лица с ограничени физически, сензорни или душевни възможности или без достатьчно опит, ако са под непосредствен надзор от лица, отговорни за безопасността им, или ако са били обучени за сигурна работа със зарядното устройство и разбират свързаните с това опасности

(в противен случай съществува опасност от неправилно ползване и трудови злополуки)

• Децата трябва да са под постоянен надзор (така предотвратявате опасността децата да играят със зарядното устройство)

- Не се допуска почистването и техническото обслужване на зарядното устройство да се извършва от деца, които не са под пряк надзор

- Не използвайте повредено зарядно устройство

- Допустима околна температура (инструмент/зарядното устройство/ батерия): -при зареждане 4...40°C -по време на работа -20...+50°C -при съхраняване -20...+50°C

АКСЕСОАРИ

- SKIL може да осигури безаварийна работа на електроинструмента само ако се използват оригинални допълнителни приспособления

ПРЕДИ УПОТРЕБА

- Преди включване на зарядното устройство в контакта се уверете, че мрежовото напрежение отговаря на напрежението, обозначено на фирмената табелка на зарядното устройство

- Избягвайте повреди, които могат да бъдат причинени от винтове, гвоздеи и други метални елементи в обработвания детайл; отстранете ги преди да започнете работа

- Обезопасете работния материал (материал, затегнат в затягащ инструмент или в менгеме е по-устойчив, отколкото ако се държи в ръка)

- За да открите скрити под повърхността електро-, водо- и газопроводи, използвайте подходящи уреди или се обърнете към местното снабдително дружество (прекъсването на електропроводници под напрежение може да предизвика пожар и/или токов удар; увреждането на газопровод може да предизвика експлозия; засягането на водопровод може да предизвика значителни материални щети и/или токов удар)

ПРИ УПОТРЕБА

- При електрическа или механична повреда незабавно спрете електроинструмента или изключете зарядното устройство от захранващата мрежа

ОБЯСНЕНИЕ НА СИМВОЛИТЕ ПО ИНСТРУМЕНТА/ЗАРЯДНОТО УСТРОЙСТВО

③ Преди употреба прочетете ръководството с указания
④ Използвайте зарядното устройство само на закрито
⑤ Двойна изолация (не се изисква кабел за заземяване)
⑥ Неправилно свързване на полюсите на зарядното устройство може да доведе до злополука (зареждайте акумулатора само с предоставеното зарядно устройство)
⑦ Не изхвърляйте електроуредите и батерии заедно с битови отпадъци

УПОТРЕБА

- Зареждане на акумулатора ⑧

! идвщата в комплекта батерия е частично заредена (за да осигурите пълен капацитет на батерията, заредете напълно батерията в зарядното устройство за батерия, преди да използвате вашия електроинструмент за първи път)

-свържете кабела на зарядното устройство К към зарядното устройство А и към интерфейса на зарядното устройство В

-свържете зарядното устройство А към стенния контакт

-индикаторът С мига в ЗЕЛЕНО, указвайки, че батерията се зарежда

-при зареждане ръкохватката на инструмента се нагрява; това е нормално

-индикаторът С свети в ЗЕЛЕНО непрекъснато, когато батерията е напълно заредена

-литиево-йонният акумулатор може да се зарежда по всяко време (прекъсването на процеса на зареждане не поврежда акумулатора)

-литиево-йонната батерия не е необходимо да бъде изтощена преди зареждане (няма "ефект на памет" като при никелово-кадмиевите батерии)

-по време на зареждане инструментът не може да бъде използван; ако той не работи по време на зареждане, това не е признак за дефект

-ако предполагате, че електроинструментът няма да бъде използван продължително време, е най-добре да изключите зарядното устройство от захранващата мрежа

• Включване/изключване ⑨

- Обръщане на посоката на въртене ⑩

-ако лостът не е точно в положение включване/ изключване, спусъкът D ② не може да бъде активиран

! обръщайте посоката на въртене само ногато електроинструментът е напълно спрял

• Смяна на бит ⑪

-поставете бита до края в държача G

! не използвайте бит с повредена опашка

- Автоматично блокиране на вала Развиване на гайката на ръка при необходимост ⑫

- Светодиодна светлина ⑬ Светодиодната лампа Н автоматично светва при активиране на превключвателя D, дори когато превключвателят E е в средната (заключваща) позиция

- Място за бита J ② Предлага място за 2 бита отпред

• Две позиции на дръжката ⑭

- Защита на батерията Изключва инструмента или не позволява включване на инструмента, когато

-натоварването е прекалено голямо

-температурата на батерията е извън допустимия работен температурен диапазон от -20 до +50°C

-литиево-йонната батерия е почти изтощена (за защита срещу дълбок разряд)

! след автоматичното изключване на инструмента не продължавайте да натискате спусъка, понеже може да се повреди акумулаторът

УКАЗАНИЯ ЗА РАБОТА

- Използвайте подходящи бит ⑮ ! не използвайте повредени бит ! използвайте само бит с опашка шестостен

- При завиване на винт в близост до ръба на дървен детайл първо пробийте отвор, за да избегнете открързване на дървото

- За оптимална работа на електроинструмента е необходим постоянен натиск върху винта, включително при развиване

• При завиване на винтове в твърдо дърво първо пробийте отвор
• За повече информация вижте www.skil.com

ПОДДРЪЖКА / СЕРВИЗ

• Този инструмент не е предназначен за професионална употреба
- Поддържайте електроинструмента и зарядното устройство чисти ! преди почистване изключете зарядното устройство от захранващата мрежа

- Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента/зарядното устройство да се занесе за ремонт в оторизиран сервис за електроинструменти на SKIL -занесете инструмента или зарядното устройство в неразглобен вид заедно с доказателство за покупката му в търговския обект, откъдето сте го закупили, или в най-близкия сервис на SKIL (адресите, както и схемата за сервисно обслужване на електроинструмента, можете да намерите на адрес www.skil.com)

- Имайте предвид, че повреда поради претоварване или неправилно манипулиране с инструмента ще бъдат изключени от гаранцията (за условията на гаранцията от SKIL виж на интернет адрес: www.skil.com или попитайте вашия дилър)

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

• Не изхвърляйте електроуредите, приспособленията и опаковните заедно с битови отпадъци (само за страни от ЕС)
  -съобразно Директивата на ЕС 2012/19/EG относно износени електрически и електронни уреди и отразяването й в националното законодателство износените електроуреди следва

да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда

-за това указва символът ⑦ тогава когато трябва да бъдат унищожени

! махнете батериите, преди да изхвърлите инструмента

- Изваждане / изхвърляне на батериите ⑯

! изваждайте батериите само ако са напълно изпразнени
-залепете терминалите на батерията с лепенка, за да не се получи късо съединение
-изхвърлете батериите на официалното място за събиране на батерии

! хвърлен в огън, акумулаторът ще експлоадира, така че не изгаряйте акумулатора по каквато и да е причина

ШУМ / ВИБРАЦИИ

• Измерено в съответствие с EN 62841 нивото на звуково налягане на този инструмент е <70 dB(A) (стандартно отклонение: 3 dB) а вибрациите са <2,5 м/с² (векторната сума по трите направления; неопределеност K = 1,5 м/с²)

- Нивото на предадените вибрации е измерено в съответствие със стандартизирания тест, определен в EN 62841; то може да се използва за сравнение на един инструмент с друг и като предварителна оценка на подлагането на вибрации при използването на инструмента за посочените приложения

-използването на инструмента за различни от тези приложения или с други, или лошо поддържани аксесоари може значително да повиши нивото на което сте подложени

-периодите от време, когато инструмента е изключен или съответно включен, но с него не се работи в момента могат значително да намалят нивото на което сте подложени

! предпазвайте се от ефектите от вибрациите, като поддържате инструмента и ансесоарите му, пазите ръцете си топли и организирате вашите модели на работа
