2710 GA - šroubovák SKIL - Bezplatný návod k obsluze

Typ produktu	Šroubovák
Výkon	300 W
Volnoběžné otáčky	0-600 ot/min
Maximální točivý moment	30 Nm
Kapacita baterie	Nevztahuje se (model s kabelem)
Hmotnost	1,2 kg
Rozměry	25 x 20 x 8 cm
Součástí příslušenství	Skličidlo, šroubovací hroty
Doporučené použití	Práce se šrouby a odšroubovávání v dřevě a kovu
Údržba	Pravidelné čištění, kontrola kabelů a stavu sklíčidla
Bezpečnostní opatření	Používejte ochranné brýle, nedotýkejte se pohyblivých částí
Záruka	2 roky

Často kladené otázky - 2710 GA SKIL

Jak mohu vyměnit hrot šroubováku SKIL 2710 GA?

Pro výměnu hrotu vytáhněte současný hrot tažením ven. Vložte nový hrot do sklíčidla, dokud nebude pevně na místě, a ujistěte se, že je zajištěn.

Proč můj šroubovák nefunguje?

Zkontrolujte, zda je šroubovák správně nabitý a baterie je správně vložena. Také se ujistěte, že bezpečnostní spínač je v zapnuté poloze.

Jak mohu nastavit točivý moment šroubováku SKIL 2710 GA?

Použijte kroužek pro nastavení točivého momentu umístěný přímo za sklíčidlem. Otočte jím pro výběr požadované úrovně točivého momentu podle materiálu, který šroubujete.

Je šroubovák SKIL 2710 GA vhodný pro vrtání zdí?

Ne, SKIL 2710 GA je navržen pro šroubování a odšroubovávání. Pro vrtání zdí se doporučuje použít vhodnou vrtačku.

Jak čistit můj šroubovák SKIL 2710 GA?

Odpojte šroubovák a použijte suchý hadřík k čištění povrchu. Vyhněte se používání agresivních chemikálií nebo vody.

Kde mohu najít náhradní díly pro můj šroubovák?

Náhradní díly lze objednat přímo na oficiálních stránkách SKIL nebo u autorizovaných prodejců.

Jaká je životnost baterie šroubováku SKIL 2710 GA?

Životnost baterie závisí na používání, ale obvykle vydrží 30 až 60 minut nepřetržité práce. Po každém použití ji plně nabijte.

Jak správně skladovat můj šroubovák SKIL 2710 GA?

Skladujte šroubovák na suchém a chladném místě, chráněném před vlhkostí. Pokud je to možné, uchovávejte jej v originálním pouzdře pro ochranu.

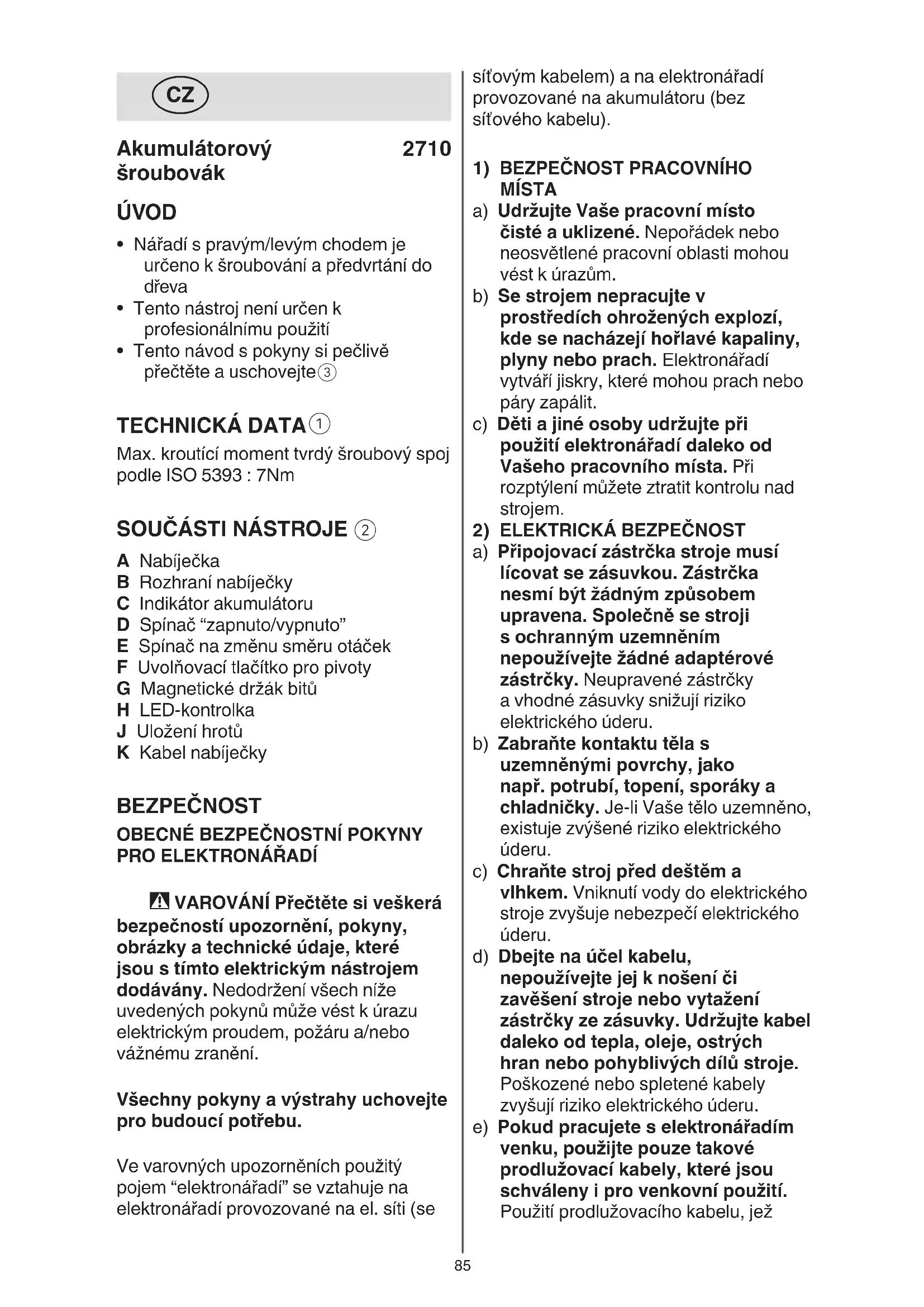

NÁVOD K OBSLUZE 2710 GA SKIL

Akumulátorový 2710 šroubovák

ÚVOD

• Nářadí s pravým/levým chodem je určeno k šroubování a předvrtání do dřeva
• Tento nástroj není určen k profesionálnímu použití
• Tento návod s pokyny si pečlivě přečtěte a uschovejte③

TECHNICKÁ DATA①

Max. kroutící moment tvrdý šroubový spoj podle ISO 5393 : 7Nm

SOUČÁSTI NÁSTROJE ②

A Nabíječka
B Rozhraní nabíječky
C Indikátor akumulátoru
D Spínač "zapnuto/vypnuto"
E Spínač na změnu směru otáček
F Uvolňovací tlačítko pro pivoty
G Magnetické držák bitů
H LED-kontrolka
J Uložení hrotů
K Kabel nabíječky

BEZPEČNOST

OBECNÉ BEZPEČNOSTNÍ POKYNY PRO ELEKTRONÁŘADÍ

⚠️ VAROVÁNÍ Přečtěte si veškerá bezpečností upozornění, pokyny, obrázky a technické údaje, které jsou s tímto elektrickým nástrojem dodávány. Nedodržení všech níže uvedených pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážnému zranění.

Všechny pokyny a výstrahy uchovejte pro budoucí potřebu.

Ve varovných upozorněních použitý pojem “elektronářadí” se vztahuje na elektronářadí provozované na el. síti (se sítovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

1) BEZPEČNOST PRACOVNÍHO MÍSTA
a) Udržujte Vaše pracovní místo čisté a uklizené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.
b) Se strojem nepracujte v prostředích ohrožených explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit.
c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.
2) ELEKTRICKÁ BEZPEČNOST
a) Připojovací zástrčka stroje musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně se stroji s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko elektrického úderu.
b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko elektrického úderu.
c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektrického stroje zvyšuje nebezpečí elektrického úderu.
d) Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení stroje nebo vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko elektrického úderu.
e) Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou schváleny i pro venkovní použití. Použití prodlužovacího kabelu, jež

je vhodný pro použití venku, snižuje riziko elektrického úderu.

f) Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte ochranný jistič. Nasazení ochranného jističe snižuje riziko úderu elektrickým proudem.

3) BEZPEČNOST OSOB

a) Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Stroj nepoužívejte pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním.

b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění.

c) Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/nebo akumulátor. Máte li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům.

d) Než stroj zapnete, odstraňte seřizovací nástroje nebo šroubovák. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění.

e) Nepřeceňujte se. Zajistěte si bezpečný postoj a vždy udržujte rovnováhu. Tím můžete stroj v neočekávaných situacích lépe kontrolovat.

f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy a oděv udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.

g) Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem.

h) Dbejte na to, abyste při častém

používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určený stroj. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji.

b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit.

c) Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí stroje.

d) Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami.

e) Pečujte o elektronářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce stroje. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí.

f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčejí vést.

g) Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.

h) Udržujte rukojeti a úchytné plochy suché, čisté a bez oleje a maziva.

Kluzké rukojeti a úchytné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

5) SVĚDOMITÉ ZACHÁZENÍ A POUŽIVÁNÍ AKUMULÁTOROVÉHO NÁŘADÍ

a) Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.

b) Do elektronářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poraněním a požárům.

c) Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár.

d) Při špatném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte navíc i lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.

e) Nepoužívejte akumulátor nebo nářadí, které jsou poškozené nebo upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch nebo poranění.

f) Nevystavujte akumulátor nebo nářadí ohni nebo nadměrné teplotě. Vystavení ohni nebo teplotě nad 130°C může způsobit výbuch.

g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.

6) SERVIS

a) Nechte Váš stroj opravit pouze kvalifikovaným odborným personálem a pouze s originálními

náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.

b) Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.

BEZPEČNOSTNÍ PŘEDPISY PRO AKUMULÁTOROVÝ ŠROUBOVÁK

- Pokud provádíte práce, při kterých může šroub zasáhnout skrytá elektrická vedení, pak držte elektronářadí na izolovaných plochách rukojeti (kontakt s vedením pod napětím může přivést napětí i na kovové díly elektronářadí a vést k úderu elektrickým proudem)

OBECNĚ

- Neopracovávejte žádný materiál obsahující azbest (azbest je karcinogenní)

- Prach z látek, jako jsou barvy obsahující olovo, některé druhy dřeva, minerály a kovy, může být škodlivý (kontakt s prachem nebo jeho vdechnutí může způsobit alergickou reakci a/nebo vyvolat respirační choroby u obsluhy nebo přihlížejících); noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

- Některé druhy prachu jsou klasifikovány jako karcinogenní (například dubový a bukový prach) zejména ve spojení s přísadami pro úpravu dřeva; noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

- Dodržujte stanovená nařízení pro práci v prašném prostředí

- Nevystavujte nářadí/nabíječ dešti

- Nabíječ nebo nářadí nikdy nerozebírejte

- Zabezpečte, aby spínač E ② byl vždy v pozici uprostřed (zablokované) než provedete seřízení stroje nebo výměnu příslušenství, při přenášení nebo odložení stroje

NABÍJENÍ/AKUMULÁTORY

- Používejte pouze nabíječku SKIL 2610S00722 s tímto nástrojem

• Tuto nabíječku mohou používat děti od 8 let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi pouze tehdy, pokud na ně dohlíží osoba zodpovědná za jejich bezpečnost nebo pokud je tato osoba instruovala ohledně bezpečného zacházení s nabíječkou a chápou nebezpečí, která jsou s tím spojená (v opačném případě hrozí nebezpečí nesprávné obsluhy a zranění)

• Dohlížejte na děti (tím bude

zajištěno, že si děti s nabíječkou nehrají)

- Čištění a údržba nabíječky dětmi se nesmí dít bez dohledu

• Nepoužívejte k nabíjeni poškozenou nabíječku
• Povolená teplota prostředí (nářadí/nabíječka/akumulátor): -při nabíjení 4...40°C -při provozu -20...+50°C -při skladování -20...+50°C

PŘÍSLUŠENSTVÍ

- SKIL zajistí bezvadnou funkci nářadí pouze tehdy, používáte-li původní značkové

PŘED POUŽITÍM

• Vždy zkontrolujte, zda je napájecí napětí stejné jako napětí uvedené na typovém štítku nabíječe
• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti snadno zápalných nebo výbušných materiálů; před zahájením práce je odstraňte
• Zajistěte obráběný díl (obráběný díl uchycený pomocí upínacích zařízení nebo ve svěráku je mnohem bezpečnější než v ruce)
• Použijte vhodné hledací přístroje k vyhledání skrytých přívodních vedení nebo přizvěte místní dodavatelskou společnost (kontakt s el. vedením může vést k požáru a elektrickému úderu; poškození plynového vedení může vést k explozi; proniknutí do vodovodního potrubí může způsobit věcné škody nebo elektrický úder)

BĚHEM POUŽITÍ

- V případě atypického chování nebo cizích hluků ihned vypněte nářadí nebo vytáhněte nabíječ ze zásuvky

VYSVĚTLENÍ SYMBOLŮ NA NÁSTROJI/NABÍJEČCE

③ Před použitím si přečtěte návod k použití
④ Určeno pouze k použití uvnitř budov
⑤ Dvojitá izolace (není nutný zemnicí drát)

⑥ Nesprávná polarita zapojení nabíječky by mohla způsobit nebezpečí (baterii nabíjejte pouze pomocí přiložené nabíječky)
⑦ Nevyhazujte elektrické nářadí a baterie do komunálního odpadu

OBSLUHA

• Nabíjení akumulátorů ⑧

! dodávaný akumulátor je částečně nabitý (v zájmu zajištění maximální kapacity akumulátoru jej před prvním použitím vašeho elektronástroje úplně dobijte v nabíječce)

-připojte kabel nabíječky K k nabíječce A a rozhraní nabíječky B

-připojte nabíječku A do elektrické zásuvky

-když indikátor C bliká ZELENĚ, akumulátor se nabíjí

-při procesu nabíjení se zahřívá držadlo nářadí; to je normální

-indikátor C nepřetržitě svítí ZELENĚ, když je akumulátor plně nabitý

-lithium-ionotový akumulátor Ize nabíjet kdykoli (přerušení nabíjení nepoškozuje akumulátor)

-lithium-iontová baterie nemusí být před nabíjením zcela vybitá (žádná "pamět" jako u nikl-kadmiových baterií)

-nářadí nelze během procesu nabíjení používat; není to závada, když během procesu nabíjení nefunguje

-pokud nářadí dlouho nepoužíváte, můžete zástrčku nabíječe ze zásuvky vytáhnout

- Zapnuto/vypnuto ⑨

• Změna směru otáček ⑩

- jestliže poloha doleva/doprava správně nezapadne, není možno zapnout vypínač D ②

! směr otáček se smí změnit pouze je-li nástroj zcela zastaven

• Výměna hrotů ⑪

-zasuňte hrot do držák bitů G

! nepoužívejte hroty s poškozeným dříkem

- Automatické blokavání hřídele Ovládacím tlačítkem je možné zablokovat hřídel šroubováku pro

manuální dotažení či uvolnění šroubů, pokud je to nutné ⑫

- LED-kontrolka ⑬

LED-kontrolka H se automaticky rozsvítí při aktivaci spínače D, i kdyby byl spínač E v prostřední (zajištěné) poloze

- Uložení hrotů J ②

Nabízí prostor pro uložení 2 hrotů v přední straně

• Dvě polohy nastavení rukojeti ⑭

- Ochrana baterie

Vypne nářadí nebo zabraňuje zapnutí nářadí, když

-je zátěž příliš vysoká

-teplota baterie není v rozsahu přípustných provozních teplot -20 až +50°C

-lithium-iontová baterie je téměř vybitá (ochrana před přílišným vybitím)

! po automatickém vypnutí nástroje netiskněte vypínač; mohlo by dojít k poškození akumulátoru

NÁVOD K POUŽITÍ

- Používejte správné vrtáky ⑮

! nepoužívejte poškozené hroty ! používejte pouze hroty se stopkami šestihran

- Při zašroubovávání šroubu na konci nebo na začátku nějakého dřeva by měla být předvrtána díra, aby se zamezilo rozštípnutí dřeva

- Pro optimální využití přístroje je nutno zvolit odpovídající tlak na šroub, zvláště při vyšroubování

- Při šroubování do tvrdého dřeva, je nutno díru předvrtat

- Další informace najdete na www.skil.com

ÚDRŽBA / SERVIS

- Tento nástroj není určen k profesionálnímu použití

- Udržujte nářadí a nabíječ čisté ! před čištěním vytáhněte vždy nabíječ ze zásuvky

- Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje/nabíječe, svěřte provedení opravy autorizovanému servisnímu středisku

pro elektronářadí firmy SKIL

-zašlete nástroj nebo nabíječ nerozebraný spolu s potvrzením o nákupu své prodejně nebo nejbližšímu servisu značky SKIL (adresy a servisní schema nástroje najdete na www.skil.com)

- Uvědomte si, že na poškození způsobené přetížením nebo nesprávným zacházením se nevztahuje záruka (záruční podmínky společnosti SKIL najdete na adrese www.skil.com nebo se obraťte na prodejce)

ŽIVOTNÍ PROSTŘEDÍ

- Elektrické nářadí, doplňky a balení nevyhazujte do komunálního odpadu (jen pro státy EU)

-podle evropské směrnice 2012/19/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování

! před vyřazením nástroje vyjměte baterie

• Vyjmutí/likvidace baterií ⑯

! vyjměte baterie pouze pokud jsou úplně vybité

-ochraňujte koncovky baterie pomocí silné pásky, abyste zabránili zkratu -likvidujte baterie v úředně stanovených sběrnách pro baterie

! baterie při vhození do ohně explodují, proto je nikdy nevhazujte do otevřeného plamene

HLUČNOSTI / VIBRACÍ

- Měřeno podle EN 62841 činí tlak hlukové vlny tohoto přístroje <70 dB(A) (standardní odchylka: 3 dB) a vibrací <2,5 m/s² (vektorový součet tří os; nepřesnost K = 1,5 m/s²)

- Úroveň vibrací byla měřena v souladu se standardizovaným testem podle EN 62841; je možné ji použít ke srovnání

jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím

-používání přístroje k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím -doba, kdy je přístroj vypnutý nebo kdy běží, ale ve skutečnosti není využíván, může zásadně snížit úroveň vystavení se vibracím ! chraňte se před následky vibrací tak, že budete dbát na údržbu přístroje a příslušenství, budete si udržovat teplé ruce a uspořádáte si své pracovní postupy
