BRUKSANVISNING ETS 1503 EQ FESTOOL

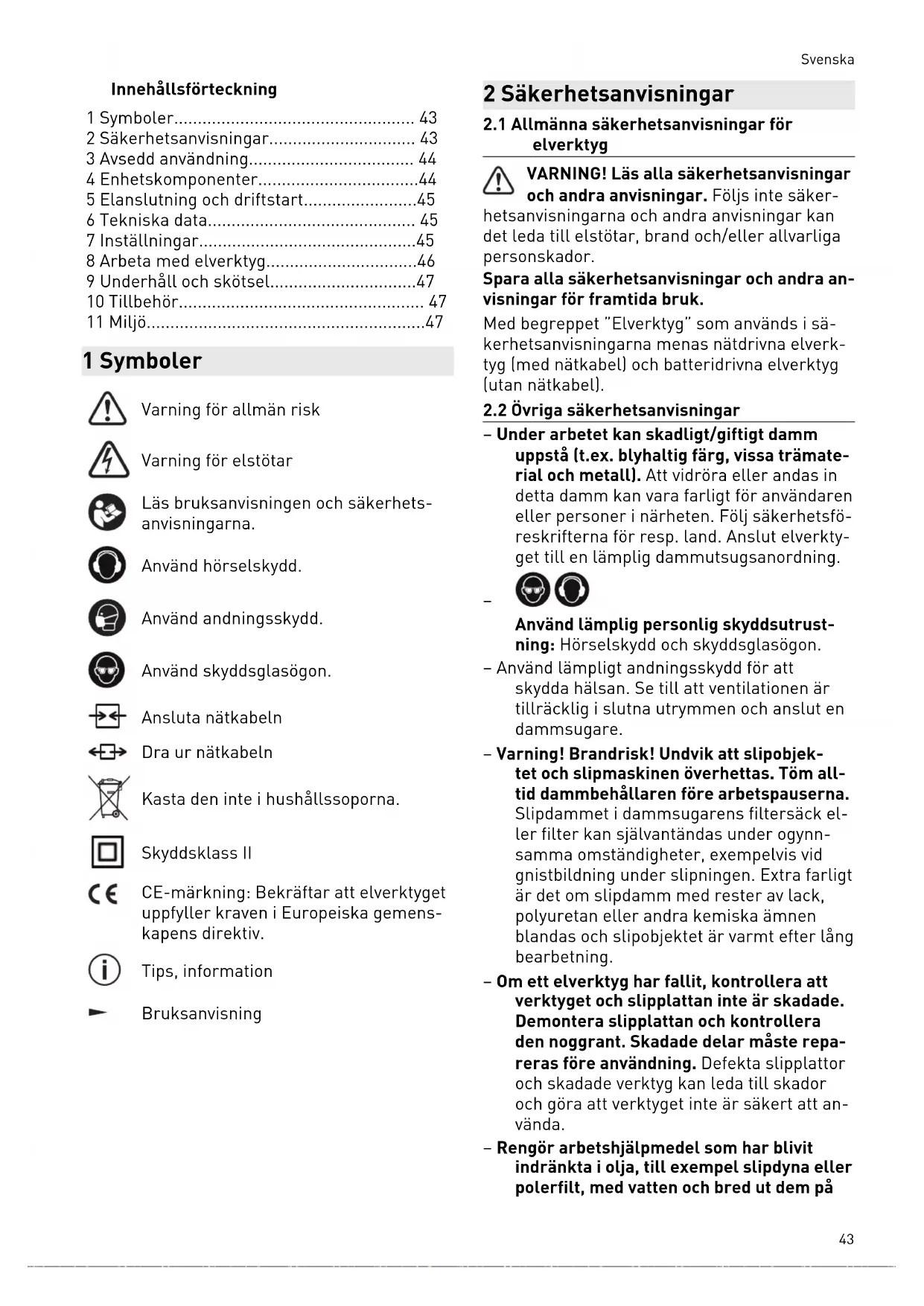

Innehåallsförteckning

1 Symboler. 43
2 Sakerhetsanvisningar 43
3 Avsedd anvandning. 44
4 Enhetskomponenter. 44
5 Elanslutning och driftstart. 45
6 Tekniska data. 45
7 Inställningar. 45
8 Arbeta med elverktyg. 46
9 Underhäll och skötsel. 47
10 Tillbehör 47
11Miljoo 47

1 Symboler

Läs brauksanvisningen och sakerhetsanvisiningarna.

Använd hörskyydd.

Använd andningskydd.

Använd skyddsglasögon.

Ansluta nätkabeln

Dra ur nätkabeln

Kasta deninte i hushaallssoporna.

Skyddsklass II

CE-märkning:Bekräftar att elverktyget uppfyller kraven i Europeiska gemenskapens direktiv.

Tips, information

Bruksanvising

2.1 Allmanna sakerhetsanvisningar for elverktyg

WARNING! Läs alla sakerhetsanvisningar och andra anvisningar. Följs inte saker-

hetsanvisiningarna och andra anvisining kandet leda till elstotar, brand och/eller allvarligapersonskador.

Spara alla sakerhetsanvisningar och andra anvisningar for framtida bruk.

Med begrappet "Elverktyg" som anvands i sak- kerhetsanvisingarnaustralian natadrivna elverktyg (med natakabel) och batteridrivna elverktyg (utan natakabel).

2.2 Övriga sakerhetsanvisningar

• Under arbetet kan skadligt/giftigt damm uppsta (t.ex. blyhaltig farg, vissa tramaterial och metall). Att vidrora ell er andas in detta damm kan vara farligt for anvandaren eller personer i narheten. Folj sakerhetsforeskrifterna for resp. land. Anslut elverkty-get till en lamplig dammutsugsanordning.

Använd lamplig personlig skyddsutrust-ning: Horselskydd och skyddsglasogon.

• Använd lämpligt andningsskydd für att skydda halsan. Se till att ventilationen ar tillräcklig i slutna utrymmen och anslut en dammsugare.
• Varning! Brandrisk! Undvik att slipobjektet och slipmaskinen overhettas. Töm alltid dammbehällaren före arbetspauserna. Slipdammet i dammsugarens filtersäck el-ler filter kan självantändas under ogynn-samma omständigheter, exemplvis vidgnistbildning under slipningen. Extra farligtär det om slipdamm med rester av lack, polyuretan erller andra kemiska ämnen blandas och slipobjektet ar varmt after langbearbetning.
• Om ett elverktyg har fallit, kontrollera att verktyget och slipplattan inte ar skadade. Demontera slipplattan och kontrollera den noggrant. Skadade delar maste repa-reras fore användning. Defekta slipplattor och skadade verktyg kan leda till skador och gora att verktyget inte ar sakert att an-vanda.
• Rengör arbetshjälpmedel som har blivit indränkta i olja, till exempl slipdyna eller polarfelt, med vatten och bred ut dem på

tork. Oljiga arbetshjalpmedel kan sjalvantandas.

2.3 Dammblandningar med metallinslag och slipning av fuktiga ytor

Vid dammblandninger med metallinslag (t.ex. lackslipdamm frän bilar) och vid slipning av fuktiga ytor ska man av sakerhetsskal gora foljande:

• Forskoppla en jordfelsbrytare (FI, PRCD).
• Anslut maskinen till ett lampligt utsug.

• Rengör regelbundet maskinen fran dam-mavlagringar i motorhuset genom att blasa ur den med tryckluft.

• Anvdd skyddsglasogon!

2.4 Emissionsvärden

De enligt 62841 fastställda värdena uppgår vanligtvis till:

Ljudtrycksnivà L P_A = 72 dB(A)

Buller under arbetet

Hörselskador

Användetthorselskydd.

Vibrationsemissionsvärde a_h (vektorsumma for tre riktninger) och osäkerhet K fastställs enligt 62841:

Vibrationsemissionsvärde (3 ax- a_h = 5m / s^2 - lar)

De angivna emissionsvärdena (vibration, oljud)

-anvands for maskinjamforelse,
- kan även användas for preliminär uppskattning av vibrations- och bullernivan under arbetet,
- representative elverktygets huvudsakliga användningsområden.

OBS

Emissionsvärdena kan avvika frän de angivna värdena. Det beror på hur verktyget används och typen av arbetsojbekt.

Bedom den faktiska belastningen under hela driftcykeln.
Beroende på den faktiska belastningen måste lampliga sakerhetsatgärder vidtas for att skydda användaren.

3 Avsedd användning

Slipmaskinerna ar endast avsedda for slipning av tra, plast, sten, kompositmaterial, farg/lack, spackelmassa och liknande material. Metall och asbesthaltiga material fär inte bearetas. Vid damblandningar med metallinslag (t.ex. lackslipdamm fran bilar) och vid slipning av fuktiga ytor sha särskilda sakerhetsanvisningar ovillkorligen foljas (se kapitel 2.3).

Med hänsyn till elsakerheten fär slipmaskinerna inte vara fuktiga och inte användas i fuktig miljö. Slipmaskinerna fär endast användas for torrslipning.

Vid felaktig användning ligger ansvaret på användaren.

4 Enhetskomponenter

[1.1] Inställningsratt
[1.2] Kontakt
[1.3] Sparrknapp
[1.4] Tätning
[1.5] Turbofilter
[1.6] Kartongdel
[1.7] Fästklack
[1.8] Sugadapter
[1.9] Vred
[1.10] Filterhällare
[1.11] Anslag
[1.12] Slipplatta
[1.13] Slipppapper
[1.14] Motorhus
[1.15] Transmission
[2.1] Faste
[2.2] Manschett

De angivna bilderna finns i början av bruksanvisningen.

5 Elanslutning och driftstart

WARNING

Otilåten spanning eller frekvens! Olycksrisk

• Strömköllans natspänning och frekvens måste stämmerverens med uppgifternapä markpläten.
• I Nordamerika fär endast Festool-verktyg med markspänning 120 V / 60 Hz användas.

OBS

Plug it-anslutningen blur mycket varm om bajonettlåset inte År ordentligt låst Risk for brännskador

Innan man startup elverktyget maste man kontrollera att bajonetlaset till natkabeln ar helt stangt och LAST.

Endast ETS 150/3 EQ, ETS 150/5 EQ: Ansluta och koppla loss nätkabeln ->, se bild [3].

För kontinuerlig drift kan man lasa den med spärrknappen [1.3]. När man trycker på kontakten en gäng till, lossas sparren igen.

6 Tekniska data

Excenterslip ETS 150/3 E,	ETS 150/3 EQ	ETS 150/5 E,
		ETS 150/5 EQ
Effektforbrukning 310 W 310 W
Varvital (220 - 240 V) 4.000 - 10.000 varv/min 4.000 - 10.000 varv/min
Varvital (110 - 120 V) 6.000 - 10.500 varv/min 6.000 - 10.500 varv/min
Sliprörelse 3,00 mm 5,00 mm
Slipplattans diameter 150 mm 150 mm
Vikt enligt EPTA-procedur 01:2014 (utan nätka-bel)	1,8 kg 1,8 kg

7 Installninger

WARNING

Risk for personskador, elstötar

Dra alltid ut natakontakten ur eluttaget fore alla arbeten pa maskinen!

7.1 Elektronisk reglering

Slipmaskinerna ETS 150/3 EQ, ETS 150/3 E, ETS 150/5 EQ,

ETS 150/5 E har en elektronisk reglering som gör att varvtalet kan varieras

steglost.

På sä vis kan sliphastigheten anpassas optimalt till materialet. Ställ in varvtalet med inställningsratten [1.1].

For sliparben rekommenderar vi foljande inställninger påinställningsratten [1.1]:

Sliparben Inställningsrat

tenslage

• Slipning med max. slipverkan 5-6
• Bortslipning av gamm farg
• Slipning av tra och fanerFore lackering
• Mellanslipning av lack päytor
• Slipning av sunt applicerad forlack 4-5
• Slipning av tra med slipfiberduk
  -Kantbrytningpàtraddetaljer
• Polering av grundmalade traytor

Sliparben Inställningsrat-

tenslage

• Slipning av kanter av massivt trä 3-4 och faner
• Slipning i falsen på fönster och dorrar
• Mellanslipning av lack på kanter
• Slipning av naturtrafönster med slipfiberduk
• Polering av traytor med slipfberduk fore betsning
• Slipning av betsade ytor med slipfberduk
  Borttagning av overfloig kalkpasta med slipfiberduk
  -Mellanslipning av lack pa betsade 2-3 ytor
• Rengöring av fönsterfalsar i naturrä med slipfiberduk
• Slipning av betsade kanter 1-2
• Slipning av termoplastisk plast

7.2 Utsug

WARNING

Hälosrisk på grund av damm

Damm kan vara hälsofarligt. Arbeta dārfor aldrig utan utsug.
Följ alltid nationella foreskrifter for utsug av halsofarligt damm.

Turbofilter (delvis tillbehör)

Slipdammet sugs upp genom sugoppningarma [1.12] i slipplattan och samlas i turbobifltret [1.5].Nar det ar sa mycket slipdamm i turbobifltret att sugeffekten avtar sca filtrtet bytas.

Montera turbofiltret

• Skjut på turbofiltrets främre kartongdel med tätningen [1.4] på filterhällarens sugadapter [1.8].
  Satt den bakre kartongdelen med spär [1.6] på filterhällarens fasklack [1.7].
  Satt fast filterhällaren med öppningen [1.10]ända till anslaget på maskinensugadapter [1.11] och dra at med vredet [1.9].

Externt dammutsug med dammsugare

For att inte behöva byta turbofilter for ofta vid langvarig slipning gär det att ansluta en Festo-ol-dammsugare i stället for det egn a utsuget. Anslut dà dammsugarens sugslang (Ø 27 mm) till sugadaptern [1.11].

OBS! Använd alltid en antistat-sugslang (AS).

En latt elstot kan gora att man rycker till och tappar uppmarksamheten, vilket i sin tur kan leda till en olycka.

7.3 Valja/montera slipskiva

Välja slipplatta

Elverktyget kan utrustas med tre slipplattor med olika hardshtetsgrader anpassade till ytan som ska behandlas.

Hård: grovslipning pÅ ytor, slipning pÅ kanter.

Mjuk: universell for grov- och finslipning, for plana och valva ytor.

Extra mjuk: finslipining på formdelar, valv och radier. Ska inte användas på kanter!

Montage

OBS

Risk for personskador

• Set till att slipplattan ar i ratt lage innan du skruvar fast den.
  Av sakerhetsskal fär endast originalslipp-lattor frän Festool användas!

Slipplattan och verktygsfastet pa maskinen hareett formanpassat faste [2.1].

7.4 Fasta slippappret

Använd endast Festools originalslippapper.

På StickFix-slipplattan kan man snabbt och enkelt fästa passande StickFix-slipppaper och StickFix-slipfberdukar. De självhäftande slipppapren [1.13] trycks fast på slipplattan [1.12] och hälls kvar sækert av StickFix-slipplattans haftbeläggning. Efter arbetet ar det bara dra av StickFix-slipppapret igen.

8 Arbeta med elverktyg

WARNING

Risk for personskador

Fast alltid arbetsobjektet ordentlich, sa att det inte kan forflytta sig under arbetet.

Observera följande:

• Überbelasta inte maskinen genom att trycka på den med För stor kraft! Du för böst slipresultat om du arbetar med mättligt papiressningstryck. Slopeffekten och -kvaliteten beror huvudsakligen på vilket slippapper man väljer.
• För att kunna styra maskinen på att sakert satt skam man hälla i den med båda händer-

na pa motorhuset [1.14] och brytarhuvudet [1.15].

Med ETS 150/3 EQ, ETS 150/3 E nrar man den basta ytkvaliteten vid lag spliceffekt. ETS 150/5 EQ, ETS 150/5 E erbjuder hog spliceffekt med bra ytkvalitet.

9 Underhäll och skötsel

WARNING

Risk for personskador, elstotar

Dra alltid ut nätkontakten fore alla underhalls- och servicearbenen på produiten!
- Allt unterhals- och reparationsarbete som kraver att motorns holje öppnas fär endast utforas av behöriga serviceverkstäder.

Service och reparation fär endast utforas av tillverkaren eller serviceverkstäder. Hitta narraste adress pà: www.festool.se/service

Anvand bara Festools originalreservdelar! Art.nr pa: www.festool.se/service

Maskinen ar utrustad med sjalvfrankopplande specialkolborstar. Om de ar utnotta bryts strommen automatiskt och maskinen stangs av.

For att luftcirkulationen ske kunna garanteras, maste kylluftoppingarna i motorns holje alltid hallas oppna och rena.

Om kapaciteten avtar aller vibrationerna ökar, sug ur och rengör kylluftöppningarna.

Vi rekommenderar att maskinens utsugskanal er rengors en gang i veckan med en liten platt pensel ell er en trasa (specielt vid slipning av konsthartsfyllnadsmedel och vatslipning av gips).

9.2 Rengora inuti

Elverktyget ska regelbundet rengöras inuti, på ventilationens undersida, annars försämras vibrationsvärdena av damm som fastnat.

9.3 Broms for slipplattan

For att forbindra att slipplattan varvar upp okontrollerat bromsas den av en manschett [2.2]. Eftersom manschetten nots med tiden maste den bytas ut mot en ny;när dess bromsverkan avtar.

10 Tillbehör

Använd endast originalslip- och polerplattor frän Festool. Om du använder slip- och polerplattor av samre kvalitet kan det leda till kraftig obalans som församrar arbetsresultatet och ökar slitaget på maskinen.

Artikelnummer für tillbehör och verktyg finns
på www.festool.se.

11 Miljö

Slang inte maskinen i hushaallssoporna!

Se till att verktyg, tillbehör och Förpack-ningar lämnas till miljövänlig Återvin-följ den nationella foreskrifterna.

Enligt EU-direktivet om uttjant el- och elektronikutrustning och omsattning till nationell lagstiftning maste forbrukade elverktyg kallsorteeras och atervinnas pa ett miljovanligt satt. Information om insamlingsstationer for korrekt avfallshantering finns pa www.festool.se/ recycling.

Information on REACH: www.festool.se/reach
