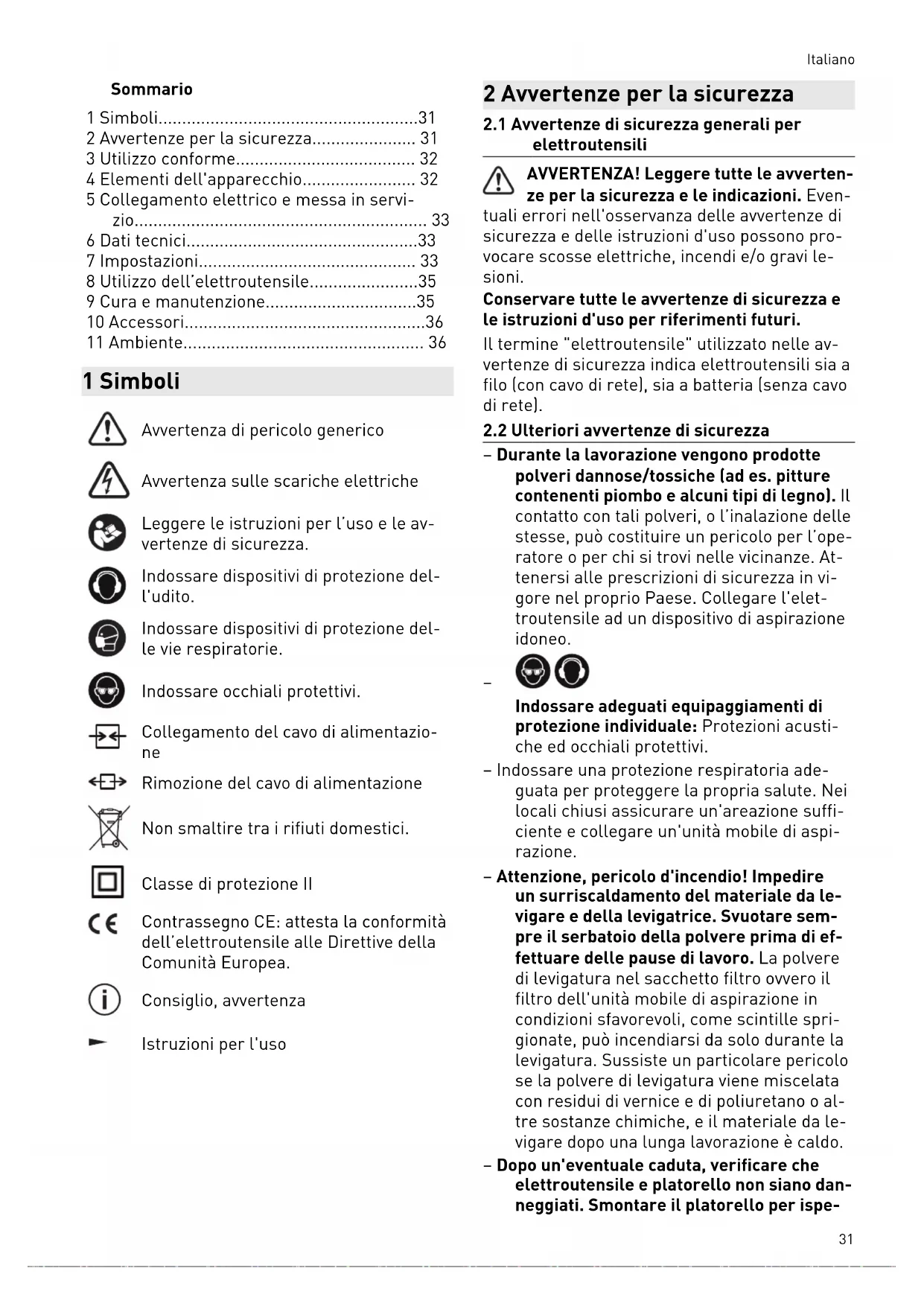

MANUALE UTENTE ETS 1503 EQ FESTOOL

1 Simboli. 31
2 Avverenze per la sicurezza 31
3 Utilizzo conforme 32
4 Elementi dell'apparecchio 32
5 Collegamento elettrico e messa in servizio. 33
6 Dati tecnici. 33
7 Impostazioni 33
8 Utilizzo dell'elettroutensile. 35
9 Cura e manutenzione. 35
10 Accessori. 36
11 Ambiente 36

1 Simboli

Avvertenza di pericololo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni per l'uso e le avventenze di sicurezza.

Indossare dispositivi di protezione dell'udito.

Indossare dispositivi di protezione delle vie respiratoriie.

Indossare occhiali protettivi.

Collegamento del cavo di alimentazione

Rimozione del cavo di alimentazione

Non smaltire tra i rifiuti domestici.

Classe di protezione II

Contrassegno CE: attesta la conformità dell'elettroutensile alle Direttive della Comunità Europea.

Consiglio, avvertenza

Istruzioni per l'uso

2 Avverenze per la sicurezza

2.1 Avvertenze di sicurezza generali per elettroutensili

AVVERTENZA! Leggere tutte le avventenze per la sicurezza e leindicazioni. Even-

tuali errorsi nell'osservanza delle avventenze di sicurezza e delle istruzioni d'uso possono provocare scosse elettriche, incendi e/o gravi le sioni.

Conservare tutte le avvertenze di sicurezza e le istruzioni d'uso per riferimenti futuri.

Il termine "elettroutensile" utilizzato nelle avventenze di sicurezza indica elettroutensili sua filo (con cavo di rete), sua a batteria (senza cavo di rete).

2.2 Ulteriori avventenze di sicurezza

• Durante la lavorazione vengono prodotte polveri dannose/tossiche (ad es. pittance contententi piombo e alcuni tipi di legno). Il contatto con tali polveri, o l'inalazione delle stesse, cui costituire un pericolo per l'operatore o per chi si trovi nelle vicinanze. Attenersi alle prescrizioni di sicurezza in vigore nel proprio Paese. Collegare l'elettroutensile ad un dispositivo di aspirazione idoneo.

Indossare adeguati equipaggiamenti di protezione individuale: Protezioni acustiche ed occhiali protettivi.

• Indossare una protezione respiratoria adeguata per proteggere la propria salute. Nei locali chiusi assicurare un'areazione sufficiente e collegare un'unità mobile di aspi-razione.
• Attenzione, pericolo d'incendio! Impedire un surriscaldamento del materiale da levigare e della levigatrice. Svuotare sempre il serbatoio della polvere prima di effettuare delle pause di lavoro. La polvere di levigatura nel sacchetto filtering o verno il filtro dell'unità mobile di aspirazione in condizioni sfavorevoli, come scintille sprigionate, più incendiarii da solo durante la levigatura. Sussiste un particolare pericolò se la polvere di levigatura viene miscelata con residui di vernice e di poliuretano o altre sostanze chimiche, e il materiale da levigare dopo una lunga lavorazione è caldo.
• Dopo un'eventuale caduta, verificare che elettROUTensile e platorello non siano danneggiati. Smontare il platorello per ispe

zionarlo correttamente. Fare riparare le parti danneggiate prima dell'uso. Platorelli rotti e macchine danneggiate possono provocare lesioni e prompressere la sicurezza della macchina.

• Pulire con acqua gli strumenti di lavoro impregnati di olio, come ad esempio pad abrasivo o feltro per lucidare, e lasciarli asciugare distesi. Gli strumenti di lavoro impregnati di olio possono incendiarsi da soli.

2.3 Polveri miste contenti metallie levigatura di superfici umide

In caso di polveri miste contenti metalli (ad es. levigatura di vernice nel settore Automotive) e per la levigatura di superfici umide, per ragioni di sicurezza occorra attenersi alle seguenti misure:

• Inserire a monte un interrottore di protezione per correnti di guasto (salvavita, PRCD).
• Collegare l'utensile ad un aspiratore adeguato.

• Pulire periodicamente l'utensile mediante soffiaggio, per rimuovere la polvere depositasiti all'interno della cassa del motore.

• Indusare gli occhiali protettivi!

2.4 Valori di emissione

I valori determinati in base a 62841 sono tiplicitamente:

Livello di pressione acustica L P_A = 72 dB(A)

Livello di potenza sonora L WA = 83dB(A)

Grado d'incertezza K = 3 dB

PRUDENZA

Suono risultante dal lavoro Danneggiamento dell'udito

Utilizzato un dispositivo di protezione dell'udito.

Valore dell'emissione di vibrazioni a_h (somma vettoriale di tre direzioni) e tolleranza K rilevati secondo la norma 62841:

Valore di emissione oscillazioni a_h = 5m / s^2 (sui 3 asi)

I valori di emissione indicati (vibrazioni, rumorosità)

• hanno valore di confronto tra le macchine,
  -permettono una valutazione provvisoria del carico di rumore e di vibrazioni durante l'uso,
• rappresentano l'attrezzo elettrico nelle sue applicazioni principali.

PRUDENZA

I valori di emissione possono differire dai valori specificati. Questa differenza dipende dall'uso dell'utensile e dal tipo di pezzo da lavorare.

• Valutare il carico effettivo durante tutto il ciclo operativo.
  A seconda del carico effettivo, devono essere definite misure di sicurezza adegate per proteggere l'operatore.

3 Utilizzo conforme

Per uso conforme si intende la levigatura di legno, plastica, materiali compositi, colori/vernici, massa di stucco e materiali simili. è vietata la lavorazione di metalli e materiali contenti amianto.

In caso di polveri miste contententi metalli (ad es. levigatura di vernice nel settore Automotive) e per la levigatura di superfici umide, andranno rispetto avvertenze di sicurezza specifiche (v. capitolo 2.3).

Per motivi di sicurezza elettrica, le levigatrici non devono essere umide né possono lavorare in un ambiente umido. Le levigatrici sono essere utilizzate soltanto per la levigatura a secco.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

4 Elementi dell'apparecchio

[1.1] Ruota d'appoggio
[1.2] Interrupttore
[1.3] Pulsante di blocaggio
[1.4] Labbro di tenuta
[1.5] Turbofiltro
[1.6] Elemento in cartone
[1.7] Costa di contentimento
[1.8] Manicotto d'aspirazione
[1.9] Manopola
[1.10] Supporto filtro

[1.11] Ris contro
[1.12] Platorello
[1.13] Abrasivi
[1.14] Carcassa del motore
[1.15] Testa del riduttore
[2.1] Alloggiamoento
[2.2] Manicotto

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

5 Collegamento elettrico e messa in servizio

AVVERTENZA

Tensione o frequenza non consentite!

Pericolo d'infortunio

La tensione di rete e la frequenza della sorgente elettrica devono coincidere con leindicazioni sulla targhetta.
In America settentrionale è consentito esclusivamente l'impiego di macchine Feststool con tensione 120V / 60Hz

PRUDENZA

Surriscaldamento dell'attacco plug it in caso di attacco a baionetta non chiuso corretta-mente

Pericolo di incendio

Prima di accendere la macchina, accertarsi che l'attacco a baionetta del cavo di alimentazione sia chiuso correttamente e bloccato in posizione.

Solo ETS 150/3 EQ, ETS 150/5 EQ: Collegamento e rimozione del cavo di alimentazione v. immagine [3].

L'interrottore [1.2]fungedai interrottore ON/OFF (I = ON,0 = OFF)

Per il funzionamento continu è possibile fissarlo con il pulsante di bloccaggio [1.3]. Premendo ancora una volta l'interruttore, il bloccaggio viene nuovamente rilasciato.

6 Dati tecnici

Levigatrici orbitali ETS 150/3 E,	ETS 150/3 EQ	ETS 150/5 E, ETS 150/5 EQ
Assorbimento elettrico 310 W 310 W
Numero di giri (220 - 240 V)	4.000 - 10.000 min-1	4.000 - 10.000 min-1
Numero di giri (110 - 120 V)	6.000 - 10.500 min-1	6.000 - 10.500 min-1
Corsa di levigatura 3,00 mm 5,00 mm
Diametro del platorello 150 mm 150 mm
Peso secondo EPTA-Procedure 01:2014 (senza cavo di alimentazione)	1,8 kg 1,8 kg

7 Impostazioni

AVVERTENZA

Pericolo di lesioni, scossa elettrica

• Prima di eseguire qualsiasi operazione sulla macchina disinnestare sempre la spina alla presa.

7.1 Regolazione elettronica

Le levigatrici ETS 150/3 EQ,

ETS 150/3 E, ETS 150/5 EQ,

ETS 150/5 E hanno una regolazione elettronica che consente di variare in il numero di giri.

In tal modo sare possibile adeguare in maniera ottimale la velocità della levigatura ai materiali di volta in volta utilizzati. Regolate il numero di giri sulla ruota d'appoggio [1.1].

Per i lavori di levigatura raccommandiamo le seguenti impostazioni della rotellina di regolazione [1.1]:

Levigatura Posizione della

rotellina diregolazione

• Levigatura con massima asportazione 5-6
  Rimozione di vernice vecchia
• Levigatura di legno e piallaccio prima della verniciatura
• Levigatura intermedia di vernice su superfici
• Levigatura di sottili strati di vernice 4-5 di base
• Levigatura di legno mediante vello
• Livellamento di bordi su pezzi in legno
• Lisciatura di superfici di legno con mano di fondo
• Levigatura di bordi di legno mas-sello e piallaccio 3-4
• Levigatura dei profili di contatto di porte e finestre
• Levigatura intermedia della vernice su bordi
• Levigatura primaria di finestre in legno naturale mediante vello
• Lisciatura di superfici di legno mediente vello prima del trattamento a mordente
• Strofinamento di superfici trattate a mordente mediante vello
• Strofinamento o distacco di tinta in calce inccesso mediante vello
• Levigatura intermedia di superfici 2-3 trattate a mordente
• Pulizia dei profili di contatto di fine-stre in legno naturale mediante vello
• Levigatura di bordi trattati a mortende 1-2
• Levigatura di materiali termoplastici

7.2 Aspirazione

AVVERTENZA

Pericolo per la salute provocato dalle polveri

Le polveri possono essere nocive alla salute. Per quello motivo non lavorate maiswana l'aspirazione.
- Quando aspirate polveri nocive alla salute osservate sempre le disposizioni nazionali.

Turbofiltro (accessorio su alcune versioni)

La polvere di levigatura viene aspirataattraverso le aperture apposite nella piastra di levigatura [1.12] e raccolte nel turbofiltro [1.5].Quando il turbofiltro si riempie di polvere di levigatura at tal punto da ridurre la potenza di aspirazione, deve essere sostituito.

Montaggio del turbofiltro

• Far scorrere la parte anteriore in cartone del turbofiltro con il labbro di tenuta [1.4] sul manicotto d'aspirazione [1.8] del supporto filtrio.
• Inserire la parte posteriore in cartone con la scanalatura [1.6] sulla costa di contentimento [1.7] del supporto filtering.
• Inserire il supporto filtering con l'apertura [1.10] fino a battuta sul manicotto d'aspirazione [1.11] della macchina e fissarlo con la manopola [1.9].

Aspirazione esterna con unità mobile d'aspirazione

Per evitare la sostituzione frequente del turbo-filtro durante i lavori di levigatura più lunghi, è possibile collegare un'unità mobile d'aspirazione Festool al posto del proprio aspiratore. A tal fine, il tubo flessibile per aspirazione (Ø 27 mm) dell'unità mobile di aspirazione viene inserto sull'apposto manicotto [1.11].

ATTENZIONE! Utilizzare sempre un tubo flessibile per l'aspirazione antistatico (AS). Una leggera scossa elettrica può comportare un momentaneo spavento, con seguente calo dell'attenzione e possibile rischio d'infortunio.

7.3 Selezione/montaggio del platorello

Selezione del platorello

A seconda della superficie da trattare, l'utensile elettrico cui si sono essere equipaggiato con platorelli di tre diverse durezze.

Duro: levigatura grossolana su superfici, levigatura di bordi.

Morbido: universale per levigatura grossolana e fine, per superfici piane e curve.

Super morbido: levigatura fine su pezzi sagomati, concavi e convessi. Non utilizzato per gli spigoli!

Montaggio

PRUDENZA

Pericolo di lesions

Assicurarsi che il platorello sia nella posizione corretta prima di avvitarlo.
Per motivi di sicurezza, devono essere utilizzati solo platorelli originali Festool!

I platorelli e l'attacco utensile dell'apparecchio sono dotati di un alloggiamento ad accoppia-mentation di forma [2.1].

7.4 Fissaggio dell'abrasivo

Utilizzare solo abrasivi originali Festool.

Sul plastorello StickFix è possibile fissare i dischi abrasivi StickFix e i vlies di levigatura StickFix adatti in modo semplice e rapido. Gli abrasivi autoadesivi [1.13] vengono semiclassicalmente premuti sul plastorello [1.12] e tenuti saldamente dallo stratoaderente del plastorello StickFix. Dopo l'uso, i dischi abrasivi StickFix vengono rimossi lavorente.

8 Utilizzo dell'eletttroutensile

AVVERTENZA

Pericolo di lesions

Fissate sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione.

Rispettare le seguenti avverenze:

• Non sovraccaricare la macchina esercitando una pressione eccessiva! Il migliorere risultato di levigatura si ottiene lavorando con una pressione d'appoggio adeguata. La qualità e il risultato di levigatura dipendonso sostanzialmente alla selezione dell'abrasivo corretto.
• Per guidare la macchina in modo sicuro, tenerla sempre con entrambe le mani afferrandola per la cassa motore [1.14] e la testata ingranaggi [1.15].

i Con l'ETS 150/3 EQ, ETS 150/3 E si ottiene un ottima finitura superficieale con una bassa asportazione di materiale. L'ETS 150/5 EQ, ETS 150/5 E offre un'elevata asportazione con una buona finitura superficieale.

9 Cura e manutenzione

AVVERTENZA

Pericolo di lesioni, scossa elettrica

• Prima di eseguire qualsiasi operazione di manutenzione e cura, disinnestare sempre la spina alla presa.
• Tutte le operazioni di manutenzione e riparazione per le quali è necessario après l'alloggiamento del motore, devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

Assistenza Clienti riparazione

esclusivamente a cura del costrutto re o di officine di assistenza autorizzate. Per l'indirizzo più vicino alla vostra zona: www.festool.it/servizio

Utilizzato esclusivamente ricambi originali Festool. Per il codice di ordinazione: www.festool.it/servizio

L'utensile elettrico è dotato di carboni speciali autoestinguenti. Quando sono consumati, la corrente viene automaticamente interrotta e l'utensile elettrico si arresta.

Per garantire la circolazione d'aria è necessario tenere sempre sgombre e pulite le aperture per l'aria di raffreddamento praticate nell'alloggia-mentation del motore.

Se la potenza diminuisce, oppure se le vibrazioni augmentano, aspirare le aperture per l'aria di raffreddamento e pulirle.

9.1 Pulizia dei canali di aspirazione

Si consiglia di pulire ca. una volta per settimana i canali di aspirazione della macchina (specialmente se si effettuano lavori di levigatura a umido e levigatura di stucchi di resina sintetica e di gesso) utilizzando una spazzola piatta o un panno di stoffa.

9.2 Pulizia dell'area interna

Pulire regolarmente l'interno dell'utensile elettrico sulla parte inferiore del ventilatore, altrimenti potrebbero alterarsi i valori di vibrazioni per via dei residui di polvere.

9.3 Freno del platorello

Per evitare che il platorello aumento di giri in modo incontrallato, è frenato da un manicotto [2.2]. Poiché il manicotto si consumes con il tempo, è necessario sostituirlo con uno nuovo quando l'effetto frenante diminuisce.

10 Accessori

Utilizzare esclusivamente platorelli di levigatura e lucidatura originali Festool. L'uso di platorelli de levigatura e lucidatura di qualità inferiore cui po causare notevoli squilibri rotazionali che pregiudicano la qualità dei risultati e accelerano l'usura della macchina.

I numeroi d'ordine degli accessori e degli strumenti si trovano sotto la voce www.festool.it.

11 Ambiente

Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispetto dell'am

biente. Attenersi alle disposizioni di legge nazionali in vigore.

Nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elettroniche usate e delle rispettive leggi nazionali derivatene, gli elettrotensili devono essere raccolti separatamente e introdotti nell'apposto ciclo di smaltimento e recupero a tutela dell'ambiente. Le informazioni sui puniti di raccolta per un corretto smaltimento sono disponibili su www.festool.it/recycling.

Informazioni su REACH: www.festool.it/reach
