BRUKSANVISNING Classic 30 PEAVEY

Är avsedd att varna användaren för förekomsten av oisolerad "farlig spänning" inom produktens hölje som kan vara av tillräcklig nivå för att personer ska riskera elektrisk stöt.

Är avsedd att uppmärksamma användaren på förekomsten av viktiga handhavande- och underhållsinstruktioner (service) i den litteratur som medföljer produkten.

OBSERVERA: Risk för elektrisk stöt – ÖPPNA INTE!

OBSERVERA: För att minska risken för elektrisk stöt, avlägsna inte höljet. Inga delar inuti kan underhållas av användaren. Låt kvalificerad servicepersonal sköta servicen.

WARNING: För att förebygga elektrisk stöt eller brandrisk bör apparaten inte utsättas för regn eller fukt, och föremål fyllda med vätskor, såsom vaser, bör inte placeras på denna apparat. Läs bruksanvisningen för ytterligare varningar innan denna apparat används.

Skyddsjordning terminalen. Apparaten skall anslutas till ett uttag med skyddande jordanslutning.

WARNING: När du använder elektriska produkter ska grundläggande försiktighetsåtgårder iakttas, inklusive följande:

1. Läs dessa instruktioner.
2. Behåll dessa instruktioner.
3. lakttag alla varningar.
4. Följ alla instruktioner.
5. Använd inte apparaten i närheten av vatten.
6. Rengör endast med en torr trasa.
7. Blockera inte ventilationsöppningarna. Installera i enlighet med tillverkarens instruktioner.
8. Installera inte i närheten av värmekällor som radiatorer, varmluftsventiler, spisar eller andra apparater (inklusive förstärkare) som ger ifrån sig värme.
9. Motverka inte säkerhetsfunktionen hos en jordad stickkontakt. En jordad stickkontakt har två stift och metallbleck på sidorna. Metallblecket finns där för din säkerhet. Kontakta en elektriker för utbyte av det föråldrade vägguttaget om den medföljande stickkontakten inte passar i ditt vägguttag.
10. Skydda strömsladden från att klivas på eller klämmas, särskilt vid kontakten, grenuttag och platsen där den lämnar apparaten.
11. Använd enbart tillsatser/tillbehör som tillhandahålls av tillverkaren.
12. Använd endast med en kärra, ställ, trefot, fäste eller bord i enlighet med tillverkarens specifikationer, eller som säljs tillsammans med apparaten. Var försiktig när du använder en kärra så att inga personskador uppstår på grund av att kombinationen kärra-apparat välter när den flyttas.
13. Koppla ur apparaten vid åskväder eller när den inte används under en längre tid.
14. Låt kvalificerad servicepersonal sköta all service. Service krävs om apparaten har skadats på något vis, till exempel om strömsladden eller stickkontakten har skadats, vätska har spillts eller föremål har fallit ner i apparaten, apparaten har utsatts för regn eller fukt, inte fungerar normalt eller har tappats.
15. Anslut aldrig till ojordade uttag. Skriv till oss för vårt gratishäfte "Stötrisk och jordning". Anslut endast till en strömkälla av samma typ som enhetens märkning anger (bredvid strömsladden).
16. Om produkten ska monteras i ett utrustningsrack bör bakre stöd användas.
17. Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows:

1. Denna elektriska apparat bör inte utsättas för dropp eller stänk och försiktighet bör iakttas så att inte föremål som innehåller vätskor, såsom vaser, placeras ovanpå apparaten.
2. Enhetens strömbrytare bryter inte båda sidor av strömkretsen. Farlig energi kan förekoma inuti höljet när strömbrytaren är i av-läget. Stickkontakten eller apparatkontakten fungerar som bortkopplingsenhet, bortkopplingsenheten ska hållas lättillgänglig.
3. Extremt höga ljudnivåer kan orsaka permanent hörselskada. Olika personer skiljer sig åt i benägenhet att få hörselskador av oljud, men i princip alla får hörselskador om de utsätts för tillräckligt höga ljud under tillräcklig tid. Den amerikanska regeringens arbetsskydds- och hälsoförvaltning (OSHA) har angivit följande maxnivåer för tillåten exponering för oljud:

Längd per dag i timmar Ljudnivå dBA, långsam svarstid

8	90
6	92
4	95
3	97
2 100
1 1/2 102
1 105
1/2 110

1/4 eller mindre 115

Enligt OSHA kan exponering utöver ovanstående tillåtna gränser orsaka hörselskador. Öronproppar eller skydd för hörselgången eller över öronen måste bäras när detta förstärkarsystem används för att förebygga permanenta hörselskador, om exponeringen överskrider gränsvärdena enligt ovan. För att skydda mot potentiellt farlig exponering för höga ljudtrycksnivåer rekommenderas det att personer som exponeras för utrustning som kan producera höga ljudtrycksnivåer såsom detta förstärkarsystem skyddas med hörselskydd när enheten är i drift.

SPARA DESSA INSTRUKTIONER!

VIKTIGE SIKKERHETSINSTRUKSJONER

Logotyp som hänvisas till i direktiv 2002/96/EG bilaga IV(OJ(L)37/38,13.02.03 och definieras i EN 50419: 2005

Stapeln är symbolen för märkning av nytt avfall och är endast tillämplig på utrustning som tillverkats efter 13 augusti, 2005

Korrekt bortskaffande av denna produkt. Denna märkning betyder att produkten inte skall bortskaffas tillsammans med annat hushällsavfall i hela EU. För att förhindra eventuella skador för miljön eller människors hålsa från kontrollerat bortskaffande av avfall, återvinn det ansvarsfullt för att främja hållbar återanvändning av materiella resurser. För att returnera din använda enhet, använd återanvändnings- och uppsamlingssystem, eller kontakta den återförsäljare där produkten köptes. De kan ta hand om denna produkt för miljösäker återvinning.

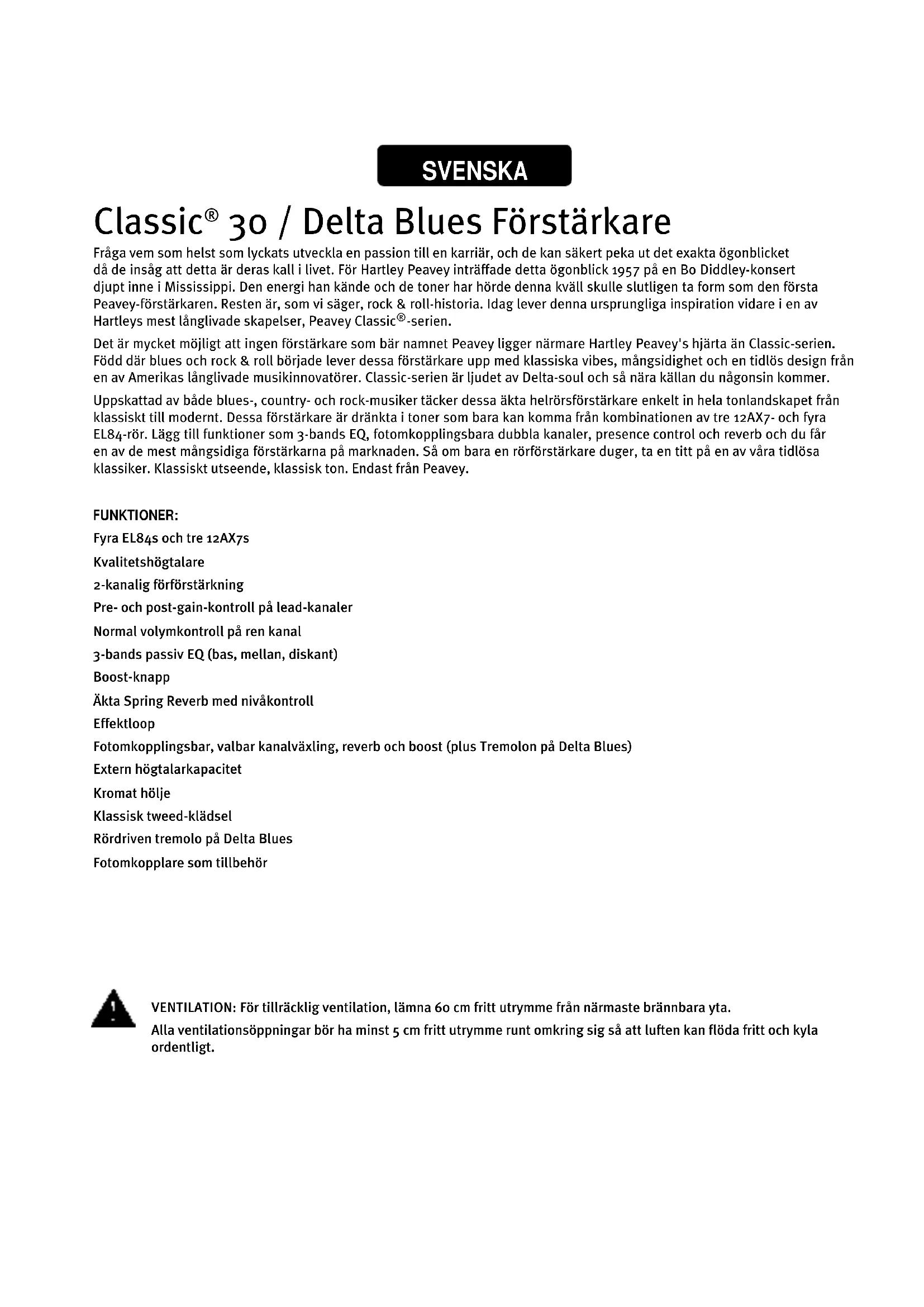

Fråga vem som helst som lyckats utveckla en passion till en karriär, och de kan säkert peka ut det exakta ögonblicket då de insåg att detta är deras kall i livet. För Hartley Peavey inträffade detta ögonblick 1957 på en Bo Diddley-konsert djupt inne i Mississippi. Den energi han kände och de toner har hörde denna kväll skulle slutligen ta form som den första Peavey-förstärkaren. Resten är, som vi säger, rock & roll-historia. Idag lever denna ursprungliga inspiration vidare i en av Hartleys mest långlivade skapelser, Peavey Classic®-serien.

Det är mycket möjligt att ingen förstärkare som bär namnet Peavey ligger närmare Hartley Peavey's hjärta än Classic-serien. Född där blues och rock & roll började lever dessa förstärkare upp med klassiska vibes, mångsidighet och en tidlös design från en av Amerikas långlivade musikinnovatörer. Classic-serien är ljudet av Delta-soul och så nära källan du någonsin kommer.

Uppskattad av både blues-, country- och rock-musiker täcker dessa äkta helrörsförstärkare enkelt in hela tonlandskapet från klassiskt till modernt. Dessa förstärkare är dränkta i toner som bara kan komma från kombinationen av tre 12AX7- och fyra EL84-rör. Lägg till funktioner som 3-bands EQ, fotomkopplingsbara dubbla kanaler, presence control och reverb och du får en av de mest mångsidiga förstärkarna på marknaden. Så om bara en rörförstärkare duger, ta en titt på en av våra tidlösa klassiker. Klassiskt utseende, klassisk ton. Endast från Peavey.

FUNKTIONER:

Fyra EL84s och tre 12AX7s

Kvalitetshögtalare

2-kanalig förförstärkning

Pre- och post-gain-kontroll på lead-kanaler

Normal volymkontroll på ren kanal

3-bands passiv EQ (bas, mellan, diskant)

Boost-knapp

Fotomkopplingsbar, valbar kanalväxling, reverb och boost (plus Tremolon på Delta Blues)

Extern högtalarkapacitet

Kromat hölje

Klassisk tweed-klädsel

Rördriven tremolo på Delta Blues

Fotomkopplare som tillbehör

VENTILATION: För tillräcklig ventilation, lämna 60 cm fritt utrymme från närmaste brännbara yta.

Alla ventilationsöppningar bör ha minst 5 cm fritt utrymme runt omkring sig så att luften kan flöda fritt och kyla ordentligt.

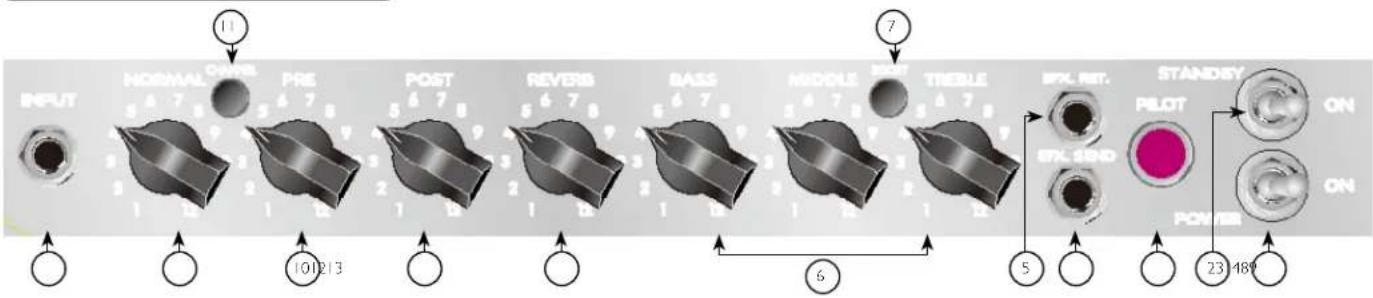

Classic ^AE 30 Kontrollpanel
    STANDEY_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON ON
    NORMAL_GWR --> 101213
    PRE --> 101213
    POST --> 101213
    REVERB --> 101213
    BASS --> 101213
    MIDDLE_HOT --> 6
    TREBLE --> 6
    IPL_RIT --> 5
    STANDEY_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON ON
    NORMAL_GWR --> 101213
    PRE --> 101213
    POST --> 101213
    REVERB --> 101228
    BASS --> 101228
    MIDDLE_HOT --> 6
    TREBLE --> 6
    IPL_RIT --> 5
    STANDEY_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON_ON ON
    NORMAL_GWR --> 101213
    PRE --> 101213
    POST --> 101228
    REVERB --> 101228
    BASS --> 101228
    MIDDLE_HOT --> 6
    TREBLE --> 6
    IPL_RIT --> 5
    STANDEY_ON_ON_ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON Open

POWER-KNAPP

Växla till läge "ON" för att aktivera.

STANDBY-KNAPP

Placerar förstärkaren i standby eller aktivt läge. I standby-läge förblir rören varma, men förstärkaren är inte aktiverad.

PILOT-LAMPA LED

Lyser när enheten är inkopplad till strömförsörjningen.

EFFEKTSÄNDNING

Utmatning för att skicka en signal till externa effekter eller signalbehandlingsutrustning.

EFFEKTRETUR

Inmatning för att skicka tillbaka signaler från externa effekter eller signalbehandlingsutrustning.

Passiv tonstyrning som justerar höga, mellan, respektive låga frekvenser.

BOOST-KNAPP

Höjer den totala systemförstärkningen. Tryck till läge "in" för att aktivera.

REVERB

Reverb är en eko-effekt. Vrid medurs för att öka effekten. Fjärrfotomkopplaren kan styra PÅ/AV.

POST GAIN

Styr den totala volymen på lead-kanalen. Den slutliga nivåjusteringen bör göras efter att det önskade ljudet har uppnåtts.

PRE GAIN

Styr inmatningsvolymen på lead-kanalen.

CHANNEL-VALSKNAPP

Välj mellan lead eller normal kanal.

OBS: Kanalval kan också utföras med fjärrfotomkopplaren. Om fjärrval ska vara möjligt måste kanalknappen vara i läge "in" (lead).

NORMAL GAIN

Styr volymnivån på den normala kanalen.

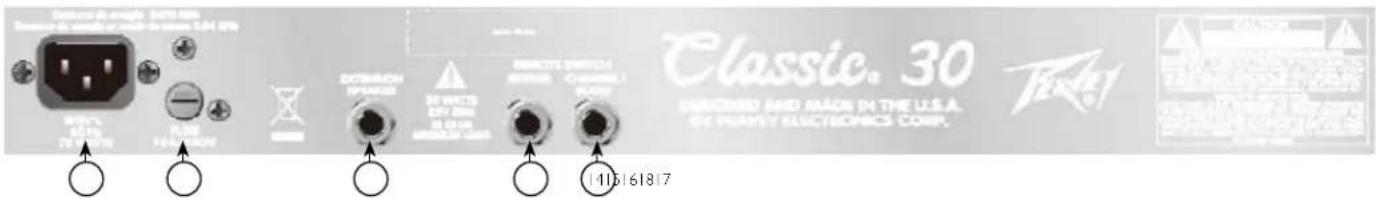

INPUT

Ingångskontakten kan ta emot signaler från alla typer av gitarr-pickuper. Se till att använda en skärmad kabel med hög kvalitet för att ansluta gitarren till förstärkaren.

Denna är avsedd för att ansluta fjärrfotomkopplaren (säljs separat). Fotomkopplaren används för att välja Lead eller Normal kanal och aktivera boost. När du använder fjärrfotomkopplaren, tryck alltid in kontakten ordentligt (andra klicket) för att säkerställa att den fungerar korrekt. (kräver Peavey fotomkopplare 03054360)

15 REVERB-OMKOPPLARKONTAKT

Denna är avsedd för att ansluta fjärrfotomkopplaren (säljs separat). Fotomkopplaren används för att stoppa reverb. (kräver Peavey fotomkopplare 03051000)

16 EXTERN HÖGTALARKONTAKT

Denna är avsedd för att ansluta en extern högtalarlåda. Minsta total impedans är 8 ohm.

Försiktigt: På/av strömbrytaren i denna enhet bryter inte båda sidorna av strömkretsen. Farlig energi kan finnas inne i chassit även när på/av-knappen är i läge OFF.

FUSE

Säkringen är placerad inuti locket på säkringshållaren. Om säkringen utlöses MÅSTE DEN ERSÄTTAS MED SAMMA TYP OCH VÄRDE FÖR ATT UNDVIKA SKADA PÅ UTRUSTNINGEN OCH FÖR ATT FÖRHINDRA ATT GARANTIN BLIR OGILTIG. Om förstärkaren upprepade gånger utlöser säkringar ska den tas med till en kvalificerad serviceverkstad för reparation.

VARNING: SÄKRINGEN FÅR ENDAST BYTAS UT EFTER ATT NÄTKABELN HAR KOPPLATS BORT FRÅN STRÖMFÖRSÖRJNINGEN.

VÄXELSTRÖMSINGÅNG:

Detta uttag är för en IEC-nätsladd, som ger växelström till enheten. Anslut nätsladden till denna kontakt för att strömförsörja enheten. Om felaktig linjespänning används kan utrustningen skadas. (Se linjespänningsmarkeringen på enheten).

Bryt aldrig av jordstiftet på någon utrustning. Det finns där för din säkerhet. Om ett uttag som saknar jordstift används ska en lämplig jordningsadapter användas, och den tredje ledningen ska jordas ordentligt. För att förhindra risken för elstötar eller eldsvåda, se alltid till att förstärkaren och all tillhörande utrustning är ordentligt jordade.

NOTE: FOR UK ONLY

Växla till läge "ON" för att slå på.

STANDBY-KNAPP

Med denna tvåvägsomkopplare kan förstärkaren placeras i STANDBY-läge. I STANDBY-läge förblir rören varma, men förstärkaren är inte aktiverad. Att växla till ON-läget placerar förstärkaren i aktivt läge.

PILOT-LAMPA

Lyser när enheten är inkopplad till strömförsörjningen.

TREMOLO SPEED

Hastighetsstyrningen avgör den hastighet med vilken signalen moduleras. Denna kontroll varierar hastigheten hos Tremolo master-oscillatorn och ska kunna ge alla hastigheter som önskas för modern musik. Om hastighetskontrollen vrids medurs ökas hastigheten hos moduleringen av tremolon.

Tremolo-funktionen kan stoppas från en fjärrfotomkopplare.

TREMOLO INTENSITY

Intensitetskontrollen används för att variera mängden amplitudmodulation av den rena signalen. Den kan justeras från knappt märkbar till dramatisk modulering. Om intensitetskontrollen vrids medurs ökas djupet hos tremolon.

EFFEKTRETUR

Inmatning för att skicka tillbaka signaler till externa effekter eller signalbehandlingsutrustning.

EFFEKTSÄNDNING

Utmatning för att skicka en signal till externa effekter eller signalbehandlingsutrustning.

Passiv tonstyrning som justerar höga, mellan respektive låga frekvenser.

BOOST-KNAPP

Höjer den totala systemförstärkningen. Tryck till läge "in" för att aktivera.

REVERB

Reverb är en eko-effekt. Vrid medurs för att öka effekten.

POST GAIN

Styr den totala volymen på lead-kanalen. Den slutliga nivåjusteringen bör göras efter att det önskade ljudet har aktiverats.

PRE GAIN

Styr inmatningsvolymen på lead-kanalen.

CHANNEL-VALSKNAPP

Välj mellan lead eller normal kanal.

Obs: Kanalval kan också utföras med fjärrfotomkopplaren. Om fjärrval ska vara möjligt måste

kanalknappen vara i läge "in" (lead).

NORMAL GAIN

Styr volymnivån på den normala kanalen.

INPUT

Ingångskontakten kan ta emot signaler från alla typer av gitarr-pickuper. Se till att använda en skärmad kabel med hög kvalitet för att ansluta gitarren till förstärkaren.

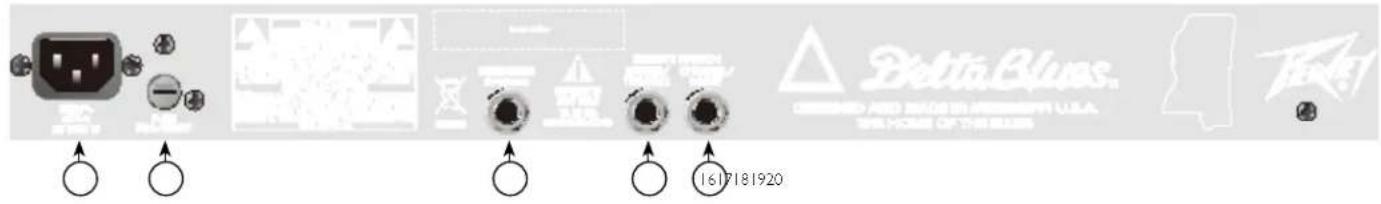

BetaBlues DESIGNED AND MADE BY: AMERICA USA, THE HOME OF THE BIGG 1617181920

16 REMOTE CHANNEL/BOOST-OMKOPPLARKONTAKTER

Denna är avsedd för att ansluta fjärrfotomkopplaren (säljs separat). Fotomkopplaren används för att välja Lead eller Normal kanal och aktivera boost. När du använder fjärrfotomkopplaren, tryck alltid in kontakten ordentligt (andra klicket) för att säkerställa att den fungerar korrekt. (kräver Peavey fotomkopplare 03330850)

17 REVERB-OMKOPPLARKONTAKT

Denna är avsedd för att ansluta fjärrfotomkopplaren (säljs separat). Fotomkopplaren används för att stoppa reverb. (kräver Peavey fotomkopplare 03330850)

18 EXTERN HÖGTALARKONTAKT

Denna är avsedd för att ansluta en extern högtalarlåda. Minsta total impedans är 16 ohm.

Försiktigt: På/av strömbrytaren i denna enhet bryter inte båda sidorna av strömkretsen. Farlig energi kan finnas inne i chassit även när på/av-knappen är i läge OFF.

FUSE

Säkringen är placerad inuti locket på säkringshållaren. Om säkringen utlöses MÅSTE DEN ERSÄTTAS MED SAMMA TYP OCH VÄRDE FÖR ATT UNDVIKA SKADA PÅ UTRUSTNINGEN OCH FÖR ATT FÖRHINDRA ATT GARANTIN BLIR OGILTIG. Om förstärkaren upprepade gånger utlöser säkringar ska den tas med till en kvalificerad serviceverkstad för reparation.

VÄXELSTRÖMSINGÅNG:

Detta uttag är för en IEC-nätsladd, som ger växelström till enheten. Anslut nätsladden till denna kontakt för att strömförsörja enheten. Om felaktig linjespänning används kan utrustningen skadas. (Se linjespänningsmarkeringen på enheten).

Bryt aldrig av jordstiftet på någon utrustning. Det finns där för din säkerhet. Om ett uttag som saknar jordstift används ska en lämplig jordningsadapter användas, och den tredje ledningen ska jordas ordentligt. För att förhindra risken för elstötar eller eldsvåda, se alltid till att förstärkaren och all tillhörande utrustning är ordentligt jordade.

NOTE: FOR UK ONLY
