BEDIENUNGSANLEITUNG Classic 30 PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu können.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko — Elektrischer Schlag! Nicht öffnen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung entfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden könnten. Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen.

WARNUNG: Um elektrischen Schlag oder Brandgefahr zu verhindern, sollte dieser Apparat nicht Regen oder Feuchtigkeit ausgesetzt werden und Gegenstände mit Flüssigkeiten gefuellt, wie Vasen, nicht auf diesen Apparat gesetzt werden. Bevor dieser Apparat verwendet wird, lesen Sie bitte den Funktionsführer für weitere Warnungen.

Schutzerdung Terminal. Das Gerät nur an Steckdose mit Schutzleiter angeschlossen werden.

WICHTIGE SICHERHEITSHINWEISE

SICHERHEITSHINWEISEACHTUNG: Beim Einsatz von Elektrogeräten müssen u.a. grundlegende Vorsichtsmaßnahmen befolgt werden:

1. Lesen Sie sich diese Anweisungen durch.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Setzen Sie dieses Gerät nicht in der Nähe von Wasser ein.
6. Reinigen Sie es nur mit einem trockenen Tuch.
7. Blockieren Sie keine der Lüftungsöffnungen. Führen Sie die Installation gemäß den Anweisungen des Herstellers durch.
8. Installieren Sie das Gerät nicht neben Wärmequellen wie Heizungen, Heizgeräten, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.
9. Beeinträchtigen Sie nicht die Sicherheitswirkung des gepolten Steckers bzw. des Erdungssteckers. Ein gepolter Stecker weist zwei Stifte auf, von denen einer breiter ist als der andere. Ein Erdungsstecker weist zwei Stifte und einen dritten Erdungsstift auf. Der breite Stift bzw. der dritte Stift dient Ihrer Sicherheit. Sollte der beiliegende Stecker nicht in Ihre Steckdose passen, wenden Sie sich bitte an einen Elektriker, um die ungeeignete Steckdose austauschen zu lassen.
10. Schützen Sie das Netzkabel, sodass niemand darauf tritt oder es geknickt wird, insbesondere an Steckern oder Buchsen und ihren Austrittsstellen aus dem Gerät.
11. Verwenden Sie nur die vom Hersteller erhältlichen Zubehörgeräte oder Zubehörteile.
12. Verwenden Sie nur einen Wagen, Stativ, Dreifuß, Träger oder Tisch, der den Angaben des Herstellers entspricht oder zusammen mit dem Gerät verkauft wurde. Wird ein Wagen verwendet, bewegen Sie den Wagen mit dem darauf befindlichen Gerät besonders vorsichtig, damit er nicht umkippt und möglicherweise jemand verletzt wird.
13. Trennen Sie das Gerät während eines Gewitters oder während längerer Zeiträume, in denen es nicht benutzt wird, von der Stromversorgung.
14. Lassen Sie sämtliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchführen. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Art beschädigt wurde, etwa wenn das Netzkabel oder der Netzstecker beschädigt wurden, Flüssigkeit oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal arbeitet oder heruntergefallen ist.
15. Der Erdungsstift darf nie entfernt werden. Auf Wunsch senden wir Ihnen gerne unsere kostenlose Broschüre „Shock Hazard and Grounding“ (Gefahr durch elektrischen Schlag und Erdung) zu. Schließen Sie nur an die Stromversorgung der Art an, die am Gerät neben dem Netzkabel angegeben ist.
16. Wenn dieses Produkt in ein Geräte-Rack eingebaut werden soll, muss eine Versorgung über die Rückseite eingerichtet werden.
17. Hinweis – Nur für Großbritannien: Sollte die Farbe der Drähte in der Netzleitung dieses Geräts nicht mit den Klemmen in Ihrem Stecker übereinstimmen, gehen Sie folgendermaßen vor: a) Der grün-gelbe Draht muss an die mit E (Symbol für Erde) markierte bzw. grüne oder grün-gelbe Klemme angeschlossen werden. b) Der blaue Draht muss an die mit N markierte bzw. schwarze Klemme angeschlossen werden. c) Der braune Draht muss an die mit L markierte bzw. rote Klemme angeschlossen werden.
18. Dieses Gerät darf nicht ungeschützt Wassertropfen und Wasserspritzern ausgesetzt werden und es muss darauf geachtet werden, dass keine mit Flüssigkeiten gefüllte Gegenstände, wie z. B. Blumenvasen, auf dem Gerät abgestellt werden.
19. Der Netzschalter in dieser Einheit bricht beide Seiten von den primären Haupleitungen nicht. Gerfährliche Energie kann anwesend innerhalb des Chassis sein, wenn her Netzschalter im ab Poistion ist. Die Hauptleitungen stöpseln zu oder Gerätkupplung ist benutzt, während das Vorrichtung abschaltet, das schaltet Vorrichtung wird bleiben sogleich hantierbar ab.
20. Belastung durch extrem hohe Lärmpegel kann zu dauerhaftem Gehörverlust führen. Die Anfälligkeit für durch Lärm bedingten Gehörverlust ist von Mensch zu Mensch verschieden, das Gehör wird jedoch bei jedem in gewissem Maße geschädigt, der über einen bestimmten Zeitraum ausreichend starkem Lärm ausgesetzt ist. Die US-Arbeitsschutzbehörde (Occupational and Health Administration, OSHA) hat die folgenden zulässigen Pegel für Lärmbelastung festgelegt:

Dauer pro Tag in Stunden Geräuschpegel dBA, langsame Reaktion

8 90
6 92
4 95
3 97
2 100
1 12 102
1 105
	12 110
	14 oder weniger 115

Laut OSHA kann jede Belastung über den obenstehenden zulässigen Grenzwerten zu einem gewissen Gehörverlust führen. Sollte die Belastung die obenstehenden Grenzwerte übersteigen, müssen beim Betrieb dieses Verstärkungssystems Ohrenstopfen oder Schutzvorrichtungen im Gehörgang oder über den Ohren getragen werden, um einen dauerhaften Gehörverlust zu verhindern. Um sich vor einer möglicherweise gefährlichen Belastung durch hohe Schalldruckpegel zu schützen, wird allen Personen empfohlen, die mit Geräten arbeiten, die wie dieses Verstärkungssystem hohe Schalldruckpegel erzeugen können, beim Betrieb dieses Geräts einen Gehörschutz zu tragen.

BEWAHREN SIE DIESE SICHERHEITSHINWEISE AUF!

TÄRKEÄT TURVALLISUUSOHJEET

Logo eingetragen in Richtlinie 2002/96/EC Anhang IV_(OJ)(L)37/38, 13.02.03 und definiert in EN 50419: 2005

Der Balken ist das Symbol zur Kennzeichnung neuen Abfalls und wird nur auf Geräten angebracht, die nach dem 13. August 2005 gefertigt wurden

Entsorgen Sie dieses Produkt umweltgerecht. Diese Kennzeichnung bedeutet, dass das Produkt innerhalb der EU nicht mit dem Hausmüll entsorgt werden darf. Zur Vermeidung von Umwelt- und Gesundheitsschäden durch unkontrollierte Entsorgung recyclohn Sie das Gerät bitte. Gebon Sie das Gerällan einer Sammeläte für Elektroeligräite ab oder wenden Sie sich an Ihren Fachhändler.

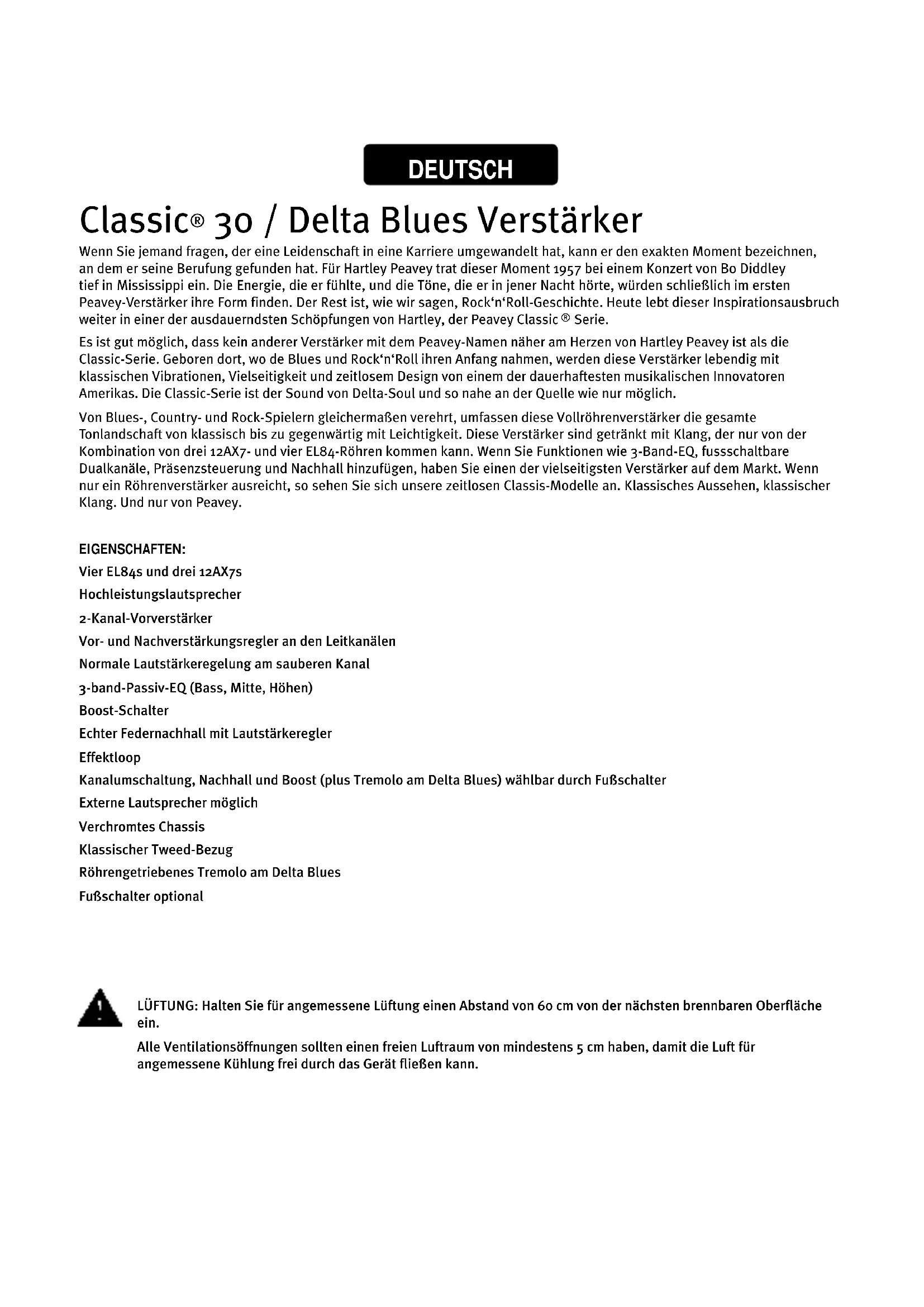

Wenn Sie jemand fragen, der eine Leidenschaft in eine Karriere umgewandelt hat, kann er den exakten Moment bezeichnen, an dem er seine Berufung gefunden hat. Für Hartley Peavey trat dieser Moment 1957 bei einem Konzert von Bo Diddley tief in Mississippi ein. Die Energie, die er fühlte, und die Töne, die er in jener Nacht hörte, würden schließlich im ersten Peavey-Verstärker ihre Form finden. Der Rest ist, wie wir sagen, Rock'n'Roll-Geschichte. Heute lebt dieser Inspirationsausbruch weiter in einer der ausdauerndsten Schöpfungen von Hartley, der Peavey Classic ^® Serie.

Es ist gut möglich, dass kein anderer Verstärker mit dem Peavey-Namen näher am Herzen von Hartley Peavey ist als die Classic-Serie. Geboren dort, wo de Blues und Rock'n'Roll ihren Anfang nahmen, werden diese Verstärker lebendig mit klassischen Vibrationen, Vielseitigkeit und zeitlosem Design von einem der dauerhaftesten musikalischen Innovatoren Amerikas. Die Classic-Serie ist der Sound von Delta-Soul und so nahe an der Quelle wie nur möglich.

Von Blues-, Country- und Rock-Spielern gleichermaßen verehrt, umfassen diese Vollröhrenverstärker die gesamte Tonlandschaft von klassisch bis zu gegenwärtig mit Leichtigkeit. Diese Verstärker sind getränkt mit Klang, der nur von der Kombination von drei 12AX7- und vier EL84-Röhren kommen kann. Wenn Sie Funktionen wie 3-Band-EQ, fussschaltbare Dualkanäle, Präsenzsteuerung und Nachhall hinzufügen, haben Sie einen der vielseitigsten Verstärker auf dem Markt. Wenn nur ein Röhrenverstärker ausreicht, so sehen Sie sich unsere zeitlosen Classis-Modelle an. Klassisches Aussehen, klassischer Klang. Und nur von Peavey.

EIGENSCHAFTEN:

Vier EL84s und drei 12AX7s

Hochleistungslautsprecher

2-Kanal-Vorverstärker

Vor- und Nachverstärkungsregler an den Leitkanälen

Normale Lautstärkeregelung am sauberen Kanal

3-band-Passiv-EQ (Bass, Mitte, Höhen)

Boost-Schalter

Echter Federnachhall mit Lautstärkeregler

Effektloop

Kanalumschaltung, Nachhall und Boost (plus Tremolo am Delta Blues) wählbar durch Fußschalter

Externe Lautsprecher möglich

Verchromtes Chassis

Klassischer Tweed-Bezug

Röhrengetriebenes Tremolo am Delta Blues

Fußschalter optional

LÜFTUNG: Halten Sie für angemessene Lüftung einen Abstand von 60 cm von der nächsten brennbaren Oberfläche ein.

Alle Ventilationsöffnungen sollten einen freien Luftraum von mindestens 5 cm haben, damit die Luft für angemessene Kühlung frei durch das Gerät fließen kann.

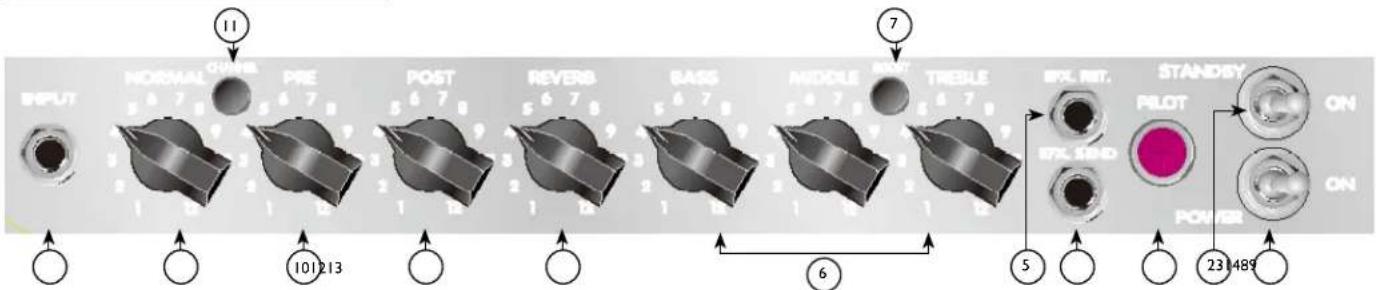

Bedienfeld des Classic ^AE 30

POWER-SCHALTER

Zum Einschalten auf „ON“ stellen.

STANDBY-SCHALTER

Dient zum Schalten des Verstärkers in Bereitschaft oder Aktivmodus. Im Bereitschaftsmodus bleiben die Röhren heiß, aber der Verstärker ist nicht betriebsbereit.

PILOT-LEUCHTE -LED

Leuchtet, wenn das Gerät mit Netzspannung versorgt wird.

EFFEKTE SENDEN

Ausgang für Signal für externe Effekte oder Signalverarbeitungsausrüstung.

EFFEKTERÜCKKEHR

Eingang für Rückkehrsignal für externe Effekte oder Signalverarbeitungsausrüstung.

TREBLE, MIDDLE UND BASS EQ

Passive Klangregelung für Regelung von hohen, mittleren bzw. niedrigen Frequenzen.

BOOST-SCHALTER

Erhöht die gesamte Systemverstärkung. Für Aktivierung zur eingedrückten Position drücken.

REVERB

Nachhall ist ein Echoeffekt. Für stärkeren Effekt im Uhrzeigersinn drehen. Der Fernfußschalter kann EIN/AUS umschalten.

POST-VERSTÄRKUNG

Regelt die Gesamtlautstärke des Leitkanals. Die endgültige Pegeleinstellung sollte gemacht werden, nachdem der gewünschte Klang erreicht worden ist.

PRE-VERSTÄRKUNG

Regelt die Eingangslautstärke des Leitkanals.

CHANNEL-WAHLSCHALTER

Ermöglicht Wahl von Leit- oder Normalkanal.

Hinweis: Kanalwahl kann auch mit dem Fernfußschalter gemacht werden. Wenn Fernwahl gewünscht ist, muss der Kanalschalter gedrückt sein (Leitkanal).

NORMAL-VERSTÄRKUNG

Regelt die Lautstärke des Normalkanals.

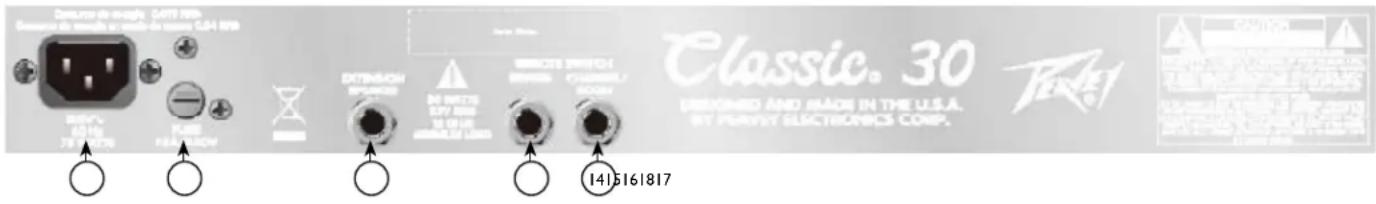

INPUT

Die Eingangsbuchse akzeptiert Signale von allen Arten von Gitarren-Tonabnehmern. Achten Sie darauf, zum Anschluss der Gitarre an den Verstärker ein abgeschirmtes Kabel hoher Qualität zu verwenden.

Für Anschluss des optionalen Fernfußschalters. Der Fußschalter wird zur Wahl von Leit- oder Hauptkanälen und zur Boost-Aktivierung verwendet. Schieben Sie bei Verwendung des Fernfußschalters den Stecker immer vollständig (bis zum 2. Klick) ein, um korrekten Betrieb sicherzustellen (erfordert Peavey-Fußschalter 03054360)

15 REVERB-SCHALTERBUCHSE

Für Anschluss des optionalen Fernfußschalters. Der Fußschalter wird zur Deaktivierung von Nachhall verwendet (erfordert Peavey-Fußschalter 03051000)

16 EXTERNE LAUTSPRECHERBUCHSE

Zum Anschluss einer externen Lautsprecherbox. Die minimale Gesamtimpedanz ist 8 Ohm.

Vorsicht: Der Ein-/Ausschalter dieses Geräts unterbricht nicht beide Phasen der Netzstromversorgung. Selbst bei ausgeschaltetem Ein-/Ausschalter kann gefährliche Energie im Chassis vorhanden sein.

17 FUSE

Die Sicherung befindet sich in der Kappe des Sicherungshalters. Wenn die Sicherung durchbrennt, MUSS SIE DURCH EINE SICHERUNG DES GLEICHEN TYPS UND DES GLEICHEN WERTES ERSETZT WERDEN, UM BESCHÄDIGUNG DER AUSRÜSTUNG ZU VERHÜTEN UND DIE GARANTIE NICHT UNWIRKSAM ZU MACHEN. Wenn der Verstärker wiederholt Durchbrennen der Sicherung verursacht, sollte er zur Reparatur zu einem qualifizierten Wartungszentrum gebracht werden.

ACHTUNG: DIE SICHERUNG SOLLTE NUR AUSGEWECHSELT WERDEN, WENN DAS NETZKABEL VON DER STROMVERSORGUNG ABGETRENNT WORDEN IST.

18 NETZBUCHSE:

Dies ist der Anschluss für ein IEC-Netzkabel, welches das Gerät mit Netzspannung versorgt. Schließen Sie das Netzkabel an diese Buchse an, um das Gerät mit Strom zu versorgen. Durch Verwendung der falschen Netzspannung kann die Ausrüstung beschädigt werden. (Beachten Sie die Spannungsangaben auf dem Gerät).

Brechen Sie niemals den Erdungspol eines Gerätes ab. Er dient zu Ihrer Sicherheit. Falls die Steckdose, die Sie verwenden, nicht geerdet ist, sollten Sie einen geeigneten Erdungsadapter verwenden und der dritte Leiter sollte ordnungsgemäß geerdet sein. Um das Risiko eines Stromschlags oder Brandes zu vermeiden, sollten Sie sich immer vergewissern, dass der Verstärker und alle dazugehörigen Ausrüstungsteile ordnungsgemäß geerdet sind.

NOTE: FOR UK ONLY

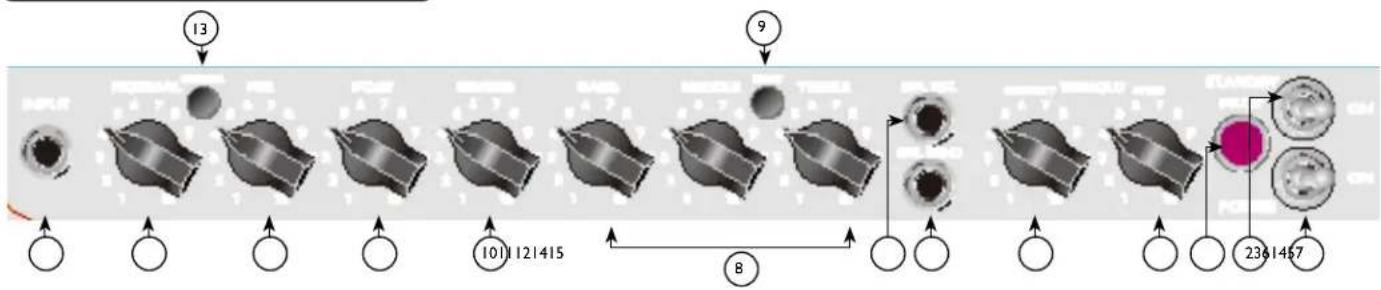

Bedienfeld des Delta Blues ^AE

POWER-SCHALTER

Zum Einschalten auf „ON“ stellen.

STANDBY-SCHALTER

Dieser Umschalter macht es möglich, den Verstärker in den Bereitschaftsmodus zu schalten. Im Bereitschaftsmodus bleiben die Röhren heiß, aber der Verstärker ist nicht betriebsbereit. Durch Schalten zur Position ON wird der Verstärker in den aktiven Modus gebracht.

PILOT-LEUCHTE

Leuchtet, wenn das Gerät mit Netzspannung versorgt wird.

TREMOLO SPEED

Dieser Regler regelt die Rate, mit der das Signal moduliert wird. Dieser Regler variiert die Geschwindigkeit des Tremolo-Hauptoszillators und sollte jede für moderne Musik gewünschte Geschwindigkeit bieten. Drehung des Reglers im Uhrzeigersinn erhöht die Tremolo-Oszillationsgeschwindigkeit. Die Tremolo-Funktion kann mit dem Fernfußschalter deaktiviert werden.

TREMOLO INTENSITY

Der Intensitätsregler dient zum Variieren der Amplitudenmodulation des sauberen Signals. Er kann von kaum wahrnehmbar bis zu dramatischer Modulation eingestellt werden. Drehung des Reglers im Uhrzeigersinn vergrößert die Tremolo-Tiefe.

EFFEKTERÜCKKEHR

Eingang für Rückkehrsignal für externe Effekte oder Signalverarbeitungsausrüstung.

EFFEKTE SENDEN

Ausgang für Signal für externe Effekte oder Signalverarbeitungsausrüstung.

TREBLE, MIDDLE UND BASS EQ

Passive Klangregelung für Regelung von hohen, mittleren bzw. niedrigen Frequenzen.

BOOST-SCHALTER

Erhöht die gesamte Systemverstärkung. Für Aktivierung zur eingedrückten Position drücken.

REVERB

Nachhall ist ein Echoeffekt. Für stärkeren Effekt im Uhrzeigersinn drehen.

POST-VERSTÄRKUNG

Regelt die Gesamtlautstärke des Leitkanals. Die endgültige Pegeleinstellung sollte gemacht werden, nachdem der gewünschte Klang aktiviert worden ist.

PRE-VERSTÄRKUNG

Regelt die Eingangslautstärke des Leitkanals.

CHANNEL-WAHLSCHALTER

Ermöglicht Wahl von Leit- oder Normalkanal.

Hinweis: Kanalwahl kann auch mit dem Fernfußschalter gemacht werden. Wenn Fernwahl gewünscht ist, muss der Kanalschalter gedrückt sein (Leitkanal).

NORMAL-VERSTÄRKUNG

Regelt die Lautstärke des Normalkanals.

INPUT

Die Eingangsbuchse akzeptiert Signale von allen Arten von Gitarren-Tonabnehmern. Achten Sie darauf, zum Anschluss der Gitarre an den Verstärker ein abgeschirmtes Kabel hoher Qualität zu verwenden.

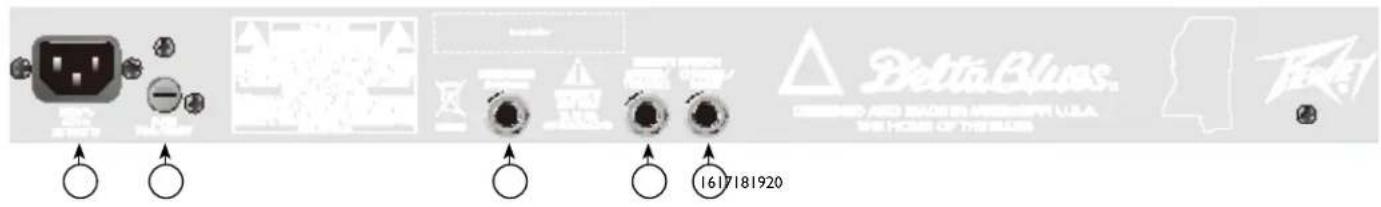

DeltaBlues DESIGNED AND MADE IN AFRISHERN USA. THE HOME OF THE BLUES 1617181920

16 REMOTE CHANNEL/BOOST-SCHALTERBUCHSE

Für Anschluss des optionalen Fernfußschalters. Der Fußschalter wird zur Wahl von Leit- oder Hauptkanälen und zur Boost-Aktivierung verwendet. Schieben Sie bei Verwendung des Fernfußschalters den Stecker immer vollständig (bis zum 2. Klick) ein, um korrekten Betrieb sicherzustellen (erfordert Peavey-Fußschalter 03330850).

17 REVERB-SCHALTERBUCHSE

Für Anschluss des optionalen Fernfußschalters. Der Fußschalter wird zur Deaktivierung von Nachhall verwendet (erfordert Peavey-Fußschalter 03330850)

18 EXTERNE LAUTSPRECHERBUCHSE

Zum Anschluss einer externen Lautsprecherbox. Die minimale Gesamtimpedanz ist 16 Ohm.

Vorsicht: Der Ein-/Ausschalter dieses Geräts unterbricht nicht beide Phasen der Netzstromversorgung. Selbst bei ausgeschaltetem Ein-/Ausschalter kann gefährliche Energie im Chassis vorhanden sein.

19 FUSE

A sollte er zur Reparatur zu einem qualifizierten Wartungszentrum gebracht werden.

(20) NETZBUCHSE:

Dies ist der Anschluss für ein IEC-Netzkabel, welches das Gerät mit Netzspannung versorgt. Schließen Sie das Netzkabel an diese Buchse an, um das Gerät mit Strom zu versorgen. Durch Verwendung der falschen Netzspannung kann die Ausrüstung beschädigt werden. (Beachten Sie die Spannungsangaben auf dem Gerät).

Brechen Sie niemals den Erdungspol eines Gerätes ab. Er dient zu Ihrer Sicherheit. Falls die Steckdose, die Sie verwenden, nicht geerdet ist, sollten Sie einen geeigneten Erdungsadapter verwenden und der dritte Leiter sollte ordnungsgemäß geerdet sein. Um das Risiko eines Stromschlags oder Brandes zu vermeiden, sollten Sie sich immer vergewissern, dass der Verstärker und alle dazugehörigen Ausrüstungsteile ordnungsgemäß geerdet sind.

NOTE: FOR UK ONLY
