Produkttyp	Bass-Combo-Verstärker
Marke	Peavey
Modell	MAX 300
Abmessungen (H x B x T)	22,8 x 19,4 x 16,2 Zoll (57,9 x 49,3 x 41,1 cm)
Gewicht	46,4 lb (21,0 kg)
Ausgangsleistung	200 W RMS an 3 Ohm
Lautsprecher-Schutz	DDT™
Bassverbesserung	Kosmos-C
Röhrenemulation	TransTube mit Gain-Regelung
Equalizer	3-Band (Bass, Mitten, Höhen) mit Contour, Mid-Shift, Bright
Chromatischer Stimmgerät	Integriert mit Stummschaltfunktion
XLR-Direktausgang	Symmetrisch mit Ground-Lift
Aux-Eingang	3,5 mm Klinke, Stereo
Kopfhörerausgang	3,5 mm Klinke
Effektloop	Send/Return
Fußschaltereingang	Ja (Overdrive- und Stummschaltsteuerung)
Stromversorgung	120 V~ oder 230 V~ (umschaltbar), 50/60 Hz
Leistungsaufnahme	78 W (1/8 der Nennleistung)
Minimale Lastimpedanz	8 Ohm (Lautsprecherausgang)
Instrumenteneingänge	2 x 6,35 mm Klinke (Aktiv/Passiv)
Belüftung	Mindestens 12 Zoll Abstand zu brennbaren Oberflächen
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; trockenes Tuch verwenden; keine Lösungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit aussetzen; nicht öffnen; angegebene Spannungen beachten.
Reparierbarkeit	Ersatzteile bei Peavey erhältlich; Reparaturen nur durch qualifiziertes Fachpersonal.

Häufig gestellte Fragen - MAX 300 PEAVEY

Wie schließe ich ein passives oder aktives Instrument an?

Verwenden Sie den PASSIVEN Eingang für passive Instrumente (10 dB empfindlicher) und den AKTIVEN Eingang für aktive Instrumente oder Bässe mit Vorverstärker.

Wie verwende ich das integrierte chromatische Stimmgerät?

Drücken Sie die Taste STIMMEN/STUMM, um das Stimmgerät zu aktivieren und den Ton stummzuschalten. Spielen Sie eine Note: Das LED-Display zeigt die Note an, die rote (b/#) und grüne (richtig) LED zeigen die Stimmung an.

Was ist die Kosmos-C-Technologie?

Der Subharmonic-Generator Kosmos-C erzeugt Obertöne in der unteren Oktave, um tiefere Bässe zu simulieren, ohne den Lautsprecher zu überlasten.

Wie schließe ich einen Effektloop an?

Schließen Sie den SEND-Ausgang des Verstärkers an den Eingang Ihres Effektprozessors an, und dann dessen Ausgang an den RETURN-Eingang des Verstärkers.

Was ist die maximale Leistung des MAX 300?

Der MAX 300 liefert 200 W RMS an 3 Ohm Dauerlast (1% THD).

Wie beseitige ich Brummen mit dem DI-Ausgang?

Verwenden Sie den GND/LIFT-Schalter auf der Rückseite. In der LIFT-Position wird die Signalmasse angehoben, um Erdschleifen zu unterbrechen.

Kann ich ein Fußpedal zur Overdrive-Steuerung verwenden?

Ja, schließen Sie das optionale Fußpedal (Ref. 03022910) an die FOOTSWITCH-Buchse an, um Overdrive und Stummschaltung ein-/auszuschalten.

Welche Versorgungsspannung wird benötigt?

Der Verstärker arbeitet mit 120 V~ oder 230 V~ (umschaltbar). Überprüfen Sie den Spannungswahlschalter vor dem Anschließen. Die Leistungsaufnahme beträgt 78 W bei typischer Nutzung.

Wie reinige ich den Verstärker?

Ziehen Sie den Netzstecker. Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder Flüssigkeiten.

Was tun, wenn der Verstärker nicht angeht?

Überprüfen Sie das Netzkabel, die Sicherung (falls zugänglich) und den Spannungswahlschalter. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Peavey-Techniker.

BEDIENUNGSANLEITUNG MAX 300 PEAVEY

Bassverstärker Serie MAX®

Betriebs- anleitung

Takel Takel Takel Takel www.peavey.com

DEUTSCH

Bassverstärker Serie MAX®

Die Serie Peavey MAX ^* ist entworfen für besseren Klang, bessere Leistung und Zuverlässigkeit in transportierbarer Bassverstärkung, mit Nennleistungen bis zu 300 W mit dem Lautsprecherschutz DDT von Peavey und mit exklusiver Klangverbesserung.

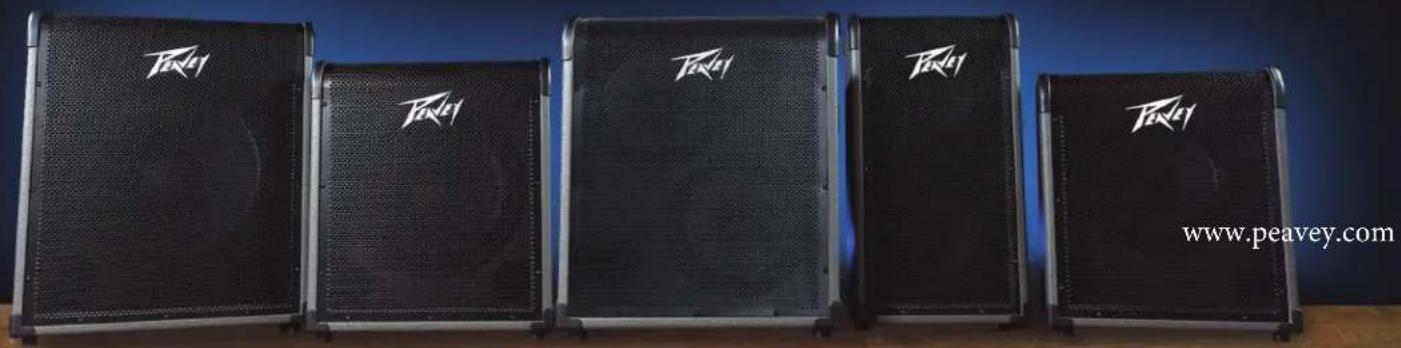

Die Bass-Komboverstärker MAX 100, MAX 150, MAX 208 und MAX 300 von Peavey liefern einen enormen Bassklang mit exklusivem Peavey-Design, einschließlich psychoakustischer Verbesserung am unteren Ende, die Bässe hinzufügt, ohne mehr vom Lautsprecher zu verlangen – ein Testament für die technologisch getriebene Zuverlässigkeit von Peavey. Der EQ-Abschnitt enthält einen 3-Band-EQ, einen Gain Boost mit den patentierten TransTube-Röhrenemulationskreisen von Peavey und umschaltbare Voreinstellungen wie Contour, Mid-Shift und Bright.

MAX 100, MAX 150, MAX 250 und MAX 300 haben auch einen eingebauten chromatischen Tuner mit Stummschaltung, ein abgestimmtes und mit Öffnungen versehenes Gehäuse, einen 1/8" Kopfhörerausgang und einen 1/8" AUX-Eingang. Alle Modelle verfügen über einen XLR-Direktausgang mit Ground-Lift, während der MAX 250 auch einen eingebauten Hochtöner besitzt.

Merkmale: (variieren je nach Modell)

• Bis zu 300 W Nennleistung
• Hochleistungslautsprecher
- DDT™-Lautsprecherschutz
• Vorverstärkungsregelung mit TranstubeGain Boost
- Drei-Band-EQ mit Overdrive-, Contour-, Mid-Shift-, Bright- und Kosmos-C-Schaltern
- Abgestimmte und mit Öffnungen versehene Gehäuse
• Kosmos-C Low-End-Verbesserung
- Präzisionsausgeglichene, direkte Schnittstelle mit Ground-Lift
• 1/8" AUX-Eingang
• 1/8" Kopfhörerausgang
- Chromatischer Tuner mit Stummschaltung (nicht bei Modell 208)
- Das einzigartige Gehäusedesign ermöglicht eine hervorragende Hochfrequenzstreuung in engen Räumen.

BELÜFTUNG: Halten Sie für angemessene Lüftung einen Abstand von 30 cm von der nächsten brennbaren Oberfläche ein.

Alle Ventilationsöffnungen sollten einen freien Luftraum von mindestens 5 cm haben, damit die Luft für angemessene Kühlung frei durch das Gerät fließen kann.

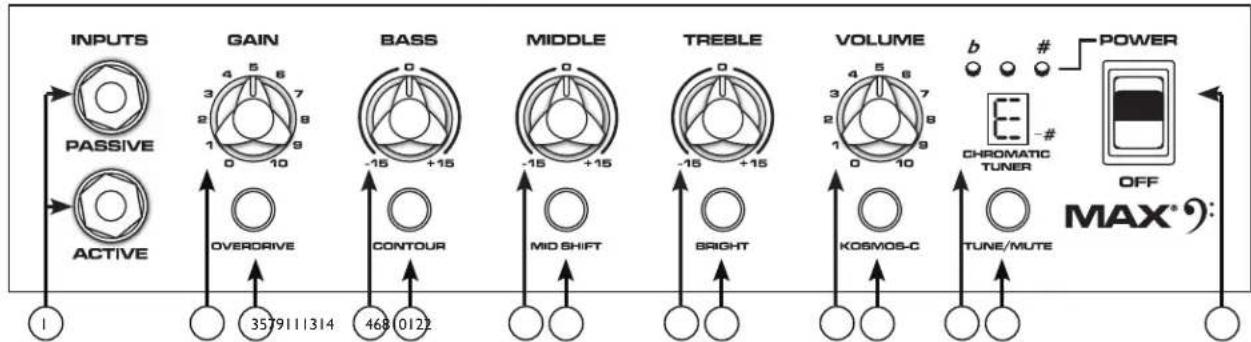

Bedienfeld Serie MAX®

(1) Eingänge ACTIVE/PASSIVE PICKUP

Diese 1/4“ Eingänge ermöglichen Ihnen die Wahl der angemessenen Einstellung für Ihr Instrument. Die Verstärkungsstruktur des Verstärkers wird modifiziert, um den Ausgang verschiedener Pickup-Konfigurationen zu akzeptieren. Der PASSIVE Eingang ist 10 dB heißer als der AKTIVE Eingang.

(2) VERSTÄRKER

Dieser Regler steuert den Eingangspegel des Vorverstärkers.

(3) OVERDRIVE

Dieser Crunch-Kreis ist dafür entworfen, dass sich die Lautstärke des Verstärkers nicht ändert, wenn der Boost eingeschaltet wird, aber der Verzerrungspegel nimmt abhängig von der Stellung des GAIN-Knopfes zu. Stellen Sie für beste Ergebnisse zuerst die Verzerrung mit GAIN ein. Stellen Sie dann die gewünschte Lautstärke mit dem VOLUME-Knopf ein. Zu diesem Zeitpunkt wird die reine Lautstärke entsprechend ausfallen, wenn der Overdrive ausgeschaltet ist.

(4) BASS

Dieser Knopf bietet eine Stufenklangregelung für niedrige Frequenzen und erhöht/verringert um +/- 15 dB. Der Mittelpunkt ist flach. Die Mittenfrequenz beträgt 50 Hz. -3 dB Regal-Eckfrequenz beträgt 100 Hz.

(5) CONTOUR

Diese Taste verstärkt die Höhen und Bässe, während er die mittleren Töne unterdrückt, wodurch ein „ausgehöhlter“ Ton erzeugt wird.

(6) MIDDLE

Dieser Knopf bietet Spitzenklangregelung für mittlere Frequenzen und Cut/Boost von ± 15 dB. Der Mittelpunkt ist flach.

(7) MID SHIFT

Dieser Schalter regelt die Mittenfrequenz des MIDDLE-Knopfs. Bei ausgeschaltetem Schalter ist die Mittenfrequenz 600 Hz. Bei gedrücktem Schalter ist die Mittenfrequenz 250 Hz.

(8) TREBLE

Dieser Knopf bietet eine Klangregelung für hohe Frequenzen und Cut/Boost von ± 15 dB. Der Mittelpunkt ist flach, und die Frequenz ist 6 kHz, -3 dB; Die Stufeneckfrequenz ist 4 kHz.

(9) BRIGHT-Schalter

Dieser Schalter bietet bis zu Frequenzen über 1 kHz einen Boost von 10 dB. Drücken Sie den Schalter zur Aktivierung zur Position „IN“.

(10) VOLUME (LAUTSTÄRKE)

Dieser Knopf regelt die Gesamtlautstärke des Verstärkers.

(11) KOSMOS-C Subharmonischer Generator

Diese Kosmos-C Low-Verstärkung funktioniert durch Erzeugung von Oberwellen von Signalen in der unteren Oktave, wo die Lautsprecher normalerweise ineffektiv sind. Die Oberwellen werden leichter reproduziert, was zur Wahrnehmung eines stärkeren Basses führt. Der Effekt ist quellabhängig, offensichtlich wird eine Quelle mit wenig Energie in der unteren Oktave keinen dröhnenden Bass erzeugen.

(12) CHROMATISCHER TUNER (nicht bei MAX 208)

Durch Drücken der Taste TUNE/MUTE (13) wird der chromatische Tuner eingeschaltet, während der Ausgang zum Lautsprecher stummgeschaltet wird. Der LED-Bildschirm zeigt an, welche Note gespielt wird, während die roten und grünen LEDs über dem Bildschirm anzeigen, ob die Note erniedrigt (rot), erhöht (rot) oder abgestimmt (grün) ist.

(13) TUNE/MUTE (nicht für MAX 208 verfügbar)

Durch Drücken dieser Taste wird der chromatische Tuner eingeschaltet, während der Ausgang zum Lautsprecher stummgeschaltet wird. Der LED-Bildschirm zeigt an, welche Note gespielt wird, während die roten und grünen LEDs über dem Bildschirm anzeigen, ob die Note erniedrigt (rot), erhöht (rot) oder abgestimmt (grün) ist. Der Schalter schaltet auch DI stumm.

(14) AN-/AUS-SCHALTER

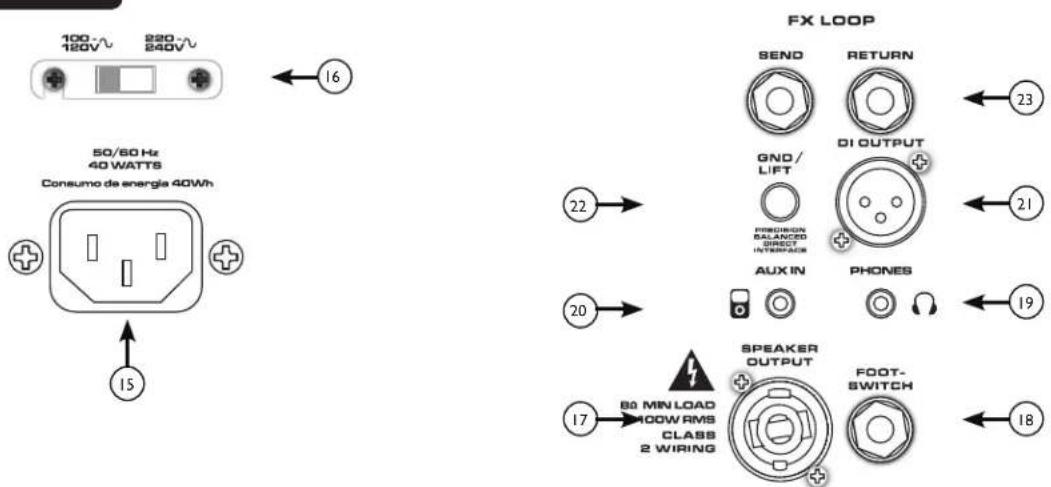

Hinteres Bedienfeld

100 - 220 - 50/60 Hz 120V 240V 50/60 Hz 40 WATTS Consumo de energia 40Wh FX LOOP SEND RETURN GND/ LIFT DI OUTPUT RESIDEN BALANCED DIRECT INTER-ACC AUX IN PHONES 23 21 20 19 17 80 MIN LOAD 400W RMS CLASS 2 WIRING SPEAKER OUTPUT FOOT- SWITCH

(15) AC-NETZANSCHLUSS:

Dies ist der Anschluss für ein IEC-Netzkabel, welches das Gerät mit Netzspannung versorgt. Schließen Sie das Netzkabel an diese Buchse an, um das Gerät mit Strom zu versorgen. Durch Verwendung einer falschen Netzspannung kann die Ausrüstung beschädigt werden. (Beachten Sie die Spannungsangaben auf dem Gerät).

Brechen Sie niemals den Erdungspol eines Gerätes ab. Er dient zu Ihrer Sicherheit. Falls die Steckdose, die Sie verwenden, nicht geerdet ist, sollten Sie einen geeigneten Erdungsadapter verwenden und der dritte Leiter sollte ordnungsgemäß geerdet sein. Um das Risiko eines Stromschlags oder Brandes zu vermeiden, sollten Sie sich immer vergewissern, dass der Verstärker und alle dazugehörigen Ausrüstungsteile ordnungsgemäß geerdet sind.

NOTE: FOR UK ONLY

(16) NETZSPANNUNGSWAHLSCHALTER

Dieser Auswahlschalter ermöglicht, dass der Verstärker bei unterschiedlichen Netzspannungen betrieben wird. Bitte stellen Sie sicher, dass dieser Schalter auf die richtige Spannung für Ihr Gebiet eingestellt ist, bevor Sie den Verstärker mit einer Stromquelle verbinden oder den Verstärker zum ersten Mal einschalten.

ÄNDERN SIE NIEMALS DIE POSITION DES SCHALTERS, WÄHREND DER VERSTÄRKER EINGESCHALTET IST.

(17) LAUTSPRECHERAUSGANGSBUCHSE (nur MAX 150, 250 und 300)

Diese Kombination 1/4" / Twist-Lock-Verbinder wird verwendet, um ein Lautsprecherkabel mit dem Verstärker zu verbinden. Die minimale Lastimpedanz am Verstärker beträgt 8 Ω.

(18) FUSSSCHALTERBUCHS

Der optionale Fußschalter (part number 03022910) wird in diese Buchse eingesteckt. Der Fußschalter steuert die Funktionen OVER-DRIVE und MUTE.

(19) KOPFHÖRER-AUSGANG

1/8" Kopfhörerausgang für persönliches Mithören.

(20) AUX-EINGANG

Diese 1/8“ Eingangsbuchse ermöglicht Anschluss eines CD-Players oder eines MP3-Players an Ihren Bassverstärker der Serie MAX ^* für Begleitspiel.

(21) PRÄZISIONSAUSGEGLICHENE, DIREKTE SCHNITTSTELLE

Dieser XLR-Ausgang wird verwendet, um den MAX Vorverstärkerabschnitt mit der externen Ausrüstung zu verbinden, wie Mischpulte, externe Leistungsverstärker oder Aufzeichnungsausrüstung. Diese neuartige Schaltung liefert ein perfekt ausgeglichenes und rauschfreies Signal, ohne die Probleme, die mit kleinen Transformatoren verbunden sind.

(22) DI GND LIFT SCHALTER

Dieser Schalter kann verwendet werden, um ein Summen durch Erdschleifen zwischen dem Verstärker und anderer Ausrüstung, wie Mischpulte zu beseitigen.

(23) FX LOOP

Die Elektloop besteht aus den Buchsen SENDEN und RÜCKGABE, die verwendet werden, um externe Elektprozessoren post-EQ in der Signalkette zu patchen. Verbinden Sie die Buchse SENDEN mit dem Eingang der Elektprozessoren. Verbinden Sie die Buchse RÜCKGABE mit dem Ausgang der Elektprozessoren. Die EFFEKTE-SENDEN- und RÜCKGABE-Buchsen können auch als unsymmetrischer Preamp-Ausgang mit Line-Pegel bzw. als Eingangsverstärker für die Endstufen eingesetzt werden.

Hinteres Bedienfeld

STROMVERBRAUCH:

(1/8 Nennleistung, 1 kHz Sinuswelle)

120 V/60 Hz, 230 V/50 Hz Wechselstrom

MAX 208 = 33 W

MAX 100 = 50 W

MAX 150 = 33 W

MAX 250 = 63 W

MAX 300 = 78 W

LEISTUNGSVERSTÄRKER:

(Nennleistung) - Kontinuierliches RMS

(1 % THD, 1 kHz Sinuswelle, Bezugslinie)

MAX 100 = 60 W (Effektivwert) in 8 Ohm

MAX 150 = 120 W (Effektivwert) in 4 Ohm

MAX 250 = 150 W (Effektivwert) in 4 Ohm

MAX 300 = 200 W (Effektivwert) in 3 Ohm

MAX 208 = 120 W (Effektivwert) in 4 Ohm

VORVERSTÄRKER:

Maximale Eingangsempfindlichkeit:

(PRE GAIN = 10, LOW/MID/HIGH = 5, VOLUME = 10, alle Voice-Schalter ausgeschaltet)

Passiver Eingang 11 mV / -36,95 dBu 30 mV / -28,24 dBu 40 mV / -25,74 dBu

Aktiver Eingang wie passiver 90 mV / -18.70 dBu 110 mV / -16.95 dBu

Hilfseingang 420 mV / -5,32 dBu 900 mV / 1,3 dBu 1,0 V / 2,22 dBu

Nenneingangsempfindlichkeit:

(PRE GAIN = 5, LOW/MID/HIGH = 5, VOLUME = 5, alle Voice-Schalter ausgeschaltet)

Passiver Eingang 290 mV / -8,53 dBu 400 mV / -5,74 dBu 500 mV / -3,8 dBu

Aktiver Eingang wie passiver 1,10 V / 3,05 dBu 1,40 V / 5,14 dBu

Hilfseingang wie maximal 1,80 V / 7,32 dBu 2,10 V / 8,66 dBu

Kopfhörerausgang:

(Mono)

50 mW x 2 in 8 Ohm Mindestlast

Direkte Schnittstelle (DI):

Vor-EQ, Einheitspuffer

Ausgangssignalpegel – Eingangspegel – 10 dB

Rauschboden = 0,95 mV (effektiv) = -78 dBu

Abmessungen:

(HxBxT)

MAX 100 - 18,0" x 15,7" x 13,2"- 23,8 lb

MAX 150 - 19,0" x 16,5" x 14,2"- 29,2 lb

MAX 208 - 23,2" x 12,3" x 13,2"- 32,2 lb

MAX 250 - 22,8" x 19,4" x 16,2"- 44,4 lb

MAX 300 - 22,8" x 19,4" x 16,2"- 4,64 lb
