Tipo di prodotto	Amplificatore combo basso
Marca	Peavey
Modello	MAX 300
Dimensioni (H x l x P)	22,8 x 19,4 x 16,2 pollici (57,9 x 49,3 x 41,1 cm)
Peso	46,4 lb (21,0 kg)
Potenza di uscita	200 W RMS su 3 ohm
Protezione degli altoparlanti	DDT™
Miglioramento dei bassi	Kosmos-C
Emulazione valvolare	TransTube con controllo gain
Equalizzatore	3 bande (Bass, Middle, Treble) con Contour, Mid-Shift, Bright
Accordatore cromatico	Integrato con funzione mute
Uscita diretta XLR	Bilanciata con ground lift
Ingresso ausiliario	Jack 3,5 mm stereo
Uscita cuffia	Jack 3,5 mm
Loop effetti	Send/Return
Ingresso per pedale	Sì (controllo Overdrive e Mute)
Alimentazione	120 V~ o 230 V~ (commutabile), 50/60 Hz
Consumo elettrico	78 W (1/8 della potenza nominale)
Impedenza minima di carico	8 ohm (uscita altoparlante)
Ingressi strumento	2 x jack 6,35 mm (Active/Passive)
Ventilazione	Distanziare di almeno 12 pollici da superfici combustibili
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto; non utilizzare solventi.
Sicurezza	Non esporre all'umidità; non aprire; rispettare le tensioni indicate.
Riparabilità	Ricambi disponibili presso Peavey; affidare qualsiasi riparazione a un tecnico qualificato.

Domande frequenti - MAX 300 PEAVEY

Come collegare uno strumento passivo o attivo?

Utilizzare l'ingresso PASSIVE per strumenti passivi (più sensibile di 10 dB) e l'ingresso ACTIVE per strumenti attivi o bassi con preamplificatore.

Come utilizzare l'accordatore cromatico integrato?

Premere il pulsante ACCORDER/MUET per attivare l'accordatore e silenziare l'audio. Suonare una nota: il display LED mostra la nota, i LED rosso (bemolle/diesis) e verde (intonato) indicano l'accordatura.

Cos'è la tecnologia Kosmos-C?

Il generatore sub-armonico Kosmos-C crea armoniche nell'ottava inferiore per simulare bassi più profondi, senza sovraccaricare l'altoparlante.

Come collegare un loop effetti?

Collegare l'uscita SEND dell'amplificatore all'ingresso del processore di effetti, quindi l'uscita di quest'ultimo all'ingresso RETURN dell'amplificatore.

Qual è la potenza massima del MAX 300?

Il MAX 300 eroga 200 W RMS su un carico di 3 ohm in continuo (1% THD).

Come eliminare un ronzio (hum) con l'uscita DI?

Utilizzare l'interruttore GND/LIFT sul pannello posteriore. In posizione LIFT, la massa del segnale viene sollevata per eliminare i loop di terra.

Posso usare un pedale per controllare l'Overdrive?

Sì, collegare il pedale opzionale (rif. 03022910) al jack FOOTSWITCH per attivare/disattivare l'Overdrive e la funzione Mute.

Qual è la tensione di alimentazione richiesta?

L'amplificatore funziona a 120 V~ o 230 V~ (commutabile). Verificare il selettore di tensione prima di collegare. Il consumo è di 78 W in utilizzo tipico.

Come pulire l'amplificatore?

Scollegare l'apparecchio. Utilizzare un panno asciutto e morbido. Non utilizzare mai solventi, prodotti abrasivi o liquidi.

Cosa fare se l'amplificatore non si accende?

Verificare il cavo di alimentazione, il fusibile (se accessibile) e il selettore di tensione. Se il problema persiste, contattare un tecnico autorizzato Peavey.

MANUALE UTENTE MAX 300 PEAVEY

Amplificatori per Basso serie MAX®

Manuale d'uso

Takel Takel Takel Takel www.peavey.com

ITALIAN

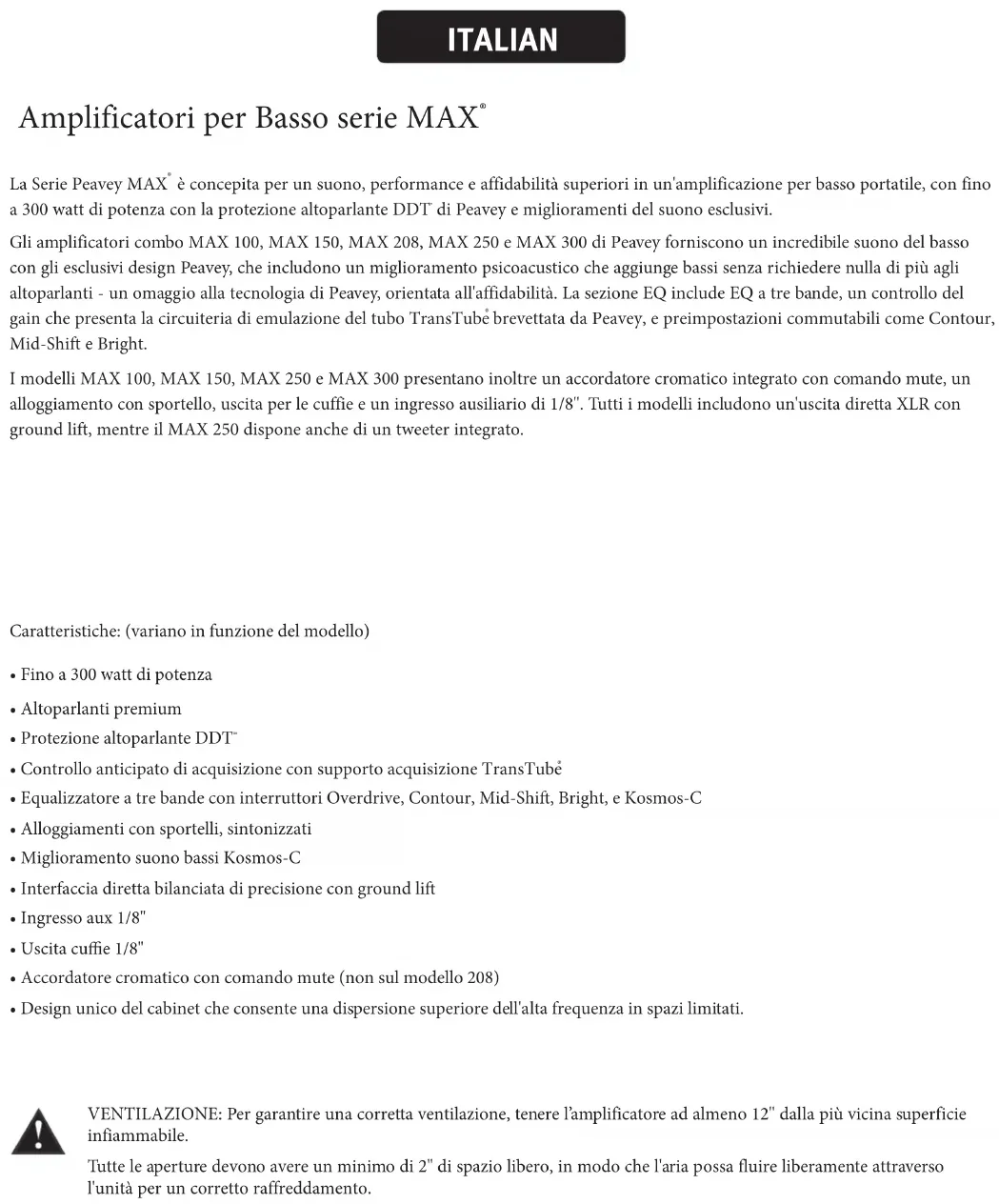

Amplificatori per Basso serie MAX®

La Serie Peavey MAX ^ è concepita per un suono, performance e affidabilità superiori in un'amplificazione per basso portatile, con fino a 300 watt di potenza con la protezione altoparlante DDT ^ di Peavey e miglioramenti del suono esclusivi.

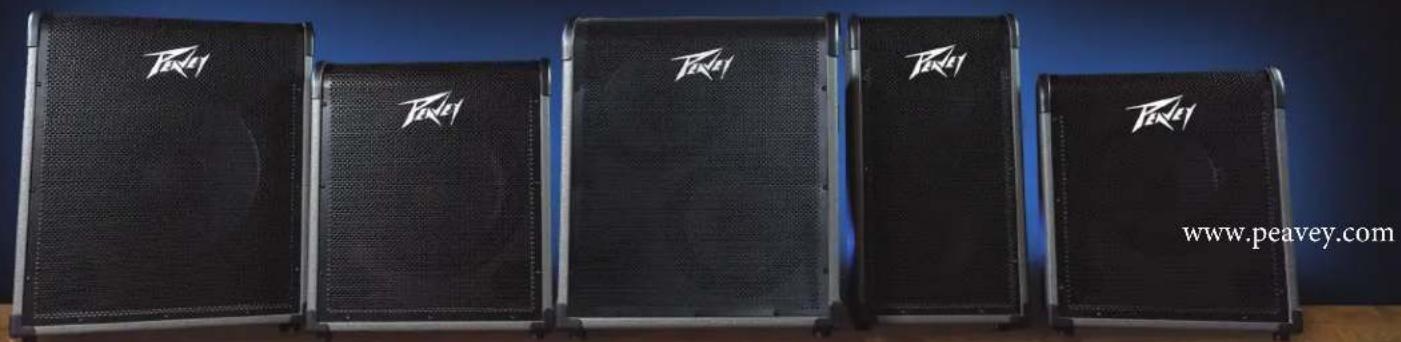

Gli amplificatori combo MAX 100, MAX 150, MAX 208, MAX 250 e MAX 300 di Peavey forniscono un incredibile suono del basso con gli esclusivi design Peavey, che includono un miglioramento psicoacustico che aggiunge bassi senza richiedere nulla di più agli altoparlanti - un omaggio alla tecnologia di Peavey, orientata all'affidabilità. La sezione EQ include EQ a tre bande, un controllo del gain che presenta la circuiteria di emulazione del tubo TransTube brevettata da Peavey, e preimpostazioni commutabili come Contour, Mid-Shift e Bright.

I modelli MAX 100, MAX 150, MAX 250 e MAX 300 presentano inoltre un accordatore cromatico integrato con comando mute, un alloggiamento con sportello, uscita per le cuffie e un ingresso ausiliario di 1/8". Tutti i modelli includono un'uscita diretta XLR con ground lift, mentre il MAX 250 dispone anche di un tweeter integrato.

Caratteristiche: (variano in funzione del modello)

• Fino a 300 watt di potenza
- Altoparlanti premium
- Protezione altoparlante DDT ^-
- Controllo anticipato di acquisizione con supporto acquisizione TransTube
- Equalizzatore a tre bande con interruttori Overdrive, Contour, Mid-Shift, Bright, e Kosmos-C
- Alloggiamenti con sportelli, sintonizzati
• Miglioramento suono bassi Kosmos-C
- Interfaccia diretta bilanciata di precisione con ground lift
- Ingresso aux 1/8"
- Uscita cuffie 1/8"
- Accordatore cromatico con comando mute (non sul modello 208)
- Design unico del cabinet che consente una dispersione superiore dell'alta frequenza in spazi limitati.

VENTILAZIONE: Per garantire una corretta ventilazione, tenere l'amplificatore ad almeno 12" dalla più vicina superficie infiammabile.

Tutte le aperture devono avere un minimo di 2" di spazio libero, in modo che l'aria possa fluire liberamente attraverso l'unità per un corretto raffreddamento.

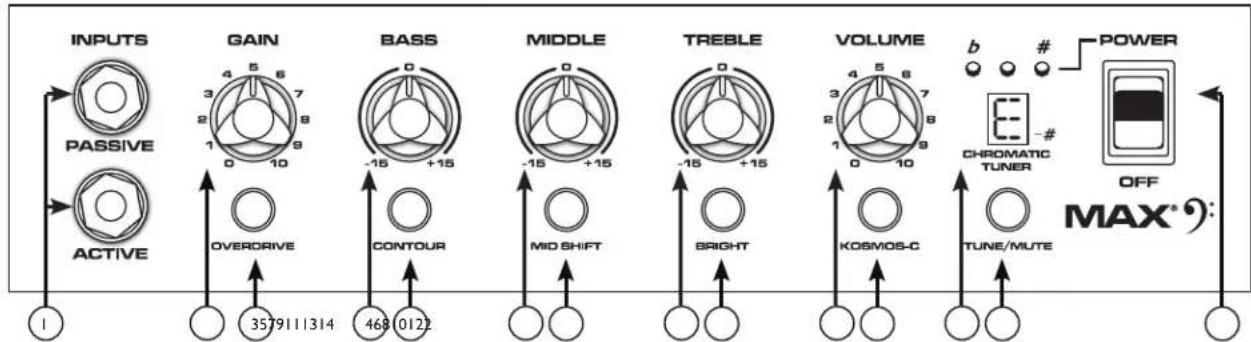

Serie Control Panel MAX®

(1) Ingressi PICKUP ATTIVI/PASSIVI

Questi ingressi di 1/4" sono inclusi così da scegliere la regolazione adatta per il vostro strumento. La struttura di gain dell'amplificatore è modificata per accomodare le uscite delle diverse configurazioni di pickup. L'ingresso PASSIVO è di 10dB superiore rispetto all'ingresso ATTIVO.

(2) GAIN

Questa manopola controlla il livello di ingresso del preamp.

(3) OVERDRIVE

Questo circuito è progettato in modo che il volume dell'ampere non cambi quando il boost è inserito, ma il livello di distorsione aumenterà secondo il livello della manopola di GAIN. Per risultati migliori, regolare l'importo di distorsione registrando il GAIN. Dopo, regolare il volume voluto usando la manopola del VOLUME. A questo punto, il volume pulito combacerà se L'Overdrive è spento.

(4) BASS

Questa manopola fornisce un controllo di tono per le frequenze basse e fornisce il cut/boost di +-15 dB. Il punto centrale è piatto. La frequenza centrale è 50 Hz. La frequenza angolare -3 dB è 100Hz.

(5) CONTOUR

Questa manopola consente di aumentare alti e bassi, riducendo al contempo i medi, il che consente di produrre un suono "scooped".

(6) MIDDLE

Questa manopola fornisce un picco di tono per le frequenze medie e fornisce il cut/boost di +-15 dB. Il punto centrale è piatto.

(7) MID SHIFT

Questo interruttore controlla la frequenza centrale della manopola CENTRALE. Quando l'interruttore è OUT, la frequenza media è 600 Hz. La frequenza media è 250 Hz quando l'interruttore è spinto all'INTERNO.

(8) TREBLE

Questa manopola fornisce un controllo di tono per le frequenze alte e fornisce il cut/boost di +-15 dB. Il punto centrale è piatto e la frequenza è 6 KHz. -3 dB; la frequenza angolare è 4 KHz.

(9) INTERRUTTORE LUMINOSO

Questo tasto fornisce una spinta di 10 dB alle frequenze sopra 1 KHz. Per attivare, premere l'interruttore nella sua posizione "IN".

(10) VOLUME

Questa manopola controlla il livello di volume generale dell'amplificatore.

(11) Generatore di Subarmoniche KOSMOS-C

L'esaltatore di bassi Kosmos-C funziona creando armonie di segnali nell'ottava bassa, dove gli altoparlanti di solito non sono efficaci. Le armonie sono riprodotte più facilmente, e risultano nella percezione di bassi più forti. L'effetto dipende dalla sorgente; ovviamente una sorgente con poca energia nell'ottava bassa non creerà un basso roboante.

(12) SINTONIZZATORE CROMATICO (Non sul Max 208)

Premendo il tasto TUNE/MUTE (13) si attiverà il sintonizzatore cromatico, mettendo al contempo in modalità muta l'uscita all'altoparlante. Lo schermo LED indicherà quale nota si sta suonando mentre i LED rossi e verdi sopra lo schermo indicano se la nota è piana (rosso), dura (rosso) o intonata (verde).

(13) TUNE/MUTE (non disponibile su Max 208)

Premendo questo tasto si attiverà il sintonizzatore cromatico mentre in muto, l'uscita all'altoparlante. Lo schermo LED indicherà quale nota si sta suonando mentre i LED rossi e verdi sopra lo schermo indicano se la nota è piana (rosso), dura (rosso) o intonata (verde). Questo interruttore inoltre muta il DI.

(14) PULSANTE DI ACCENSIONE

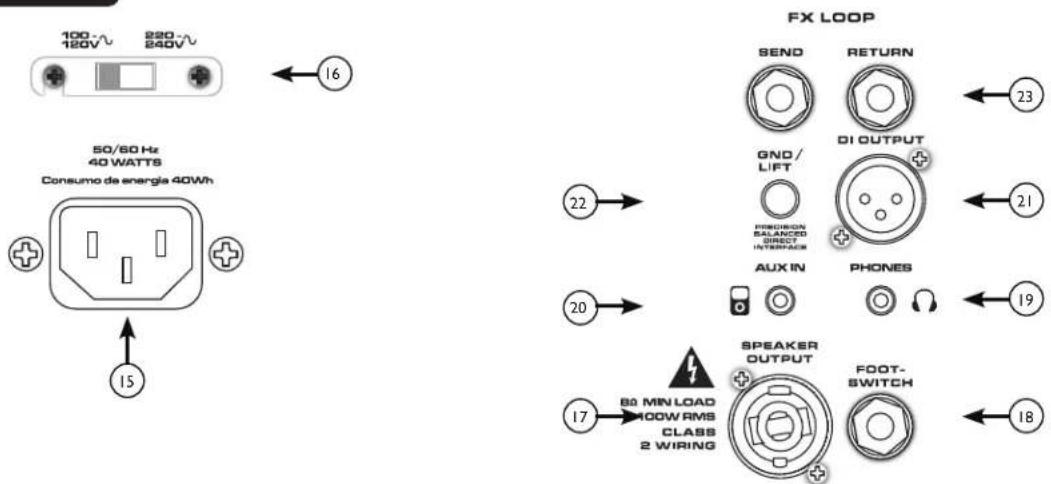

Pannello posteriore

100 V 220 V 120V 240V 50/60 Hz 40 WATTS Consumo de energia 40Wh 15 FX LOOP SEND RETURN GND/ LIFT DI OUTPUT RESIDION BALANCED DIRECT INTERFACES AUX IN PHONES 17 SWEAKER OUTPUT FOOT- SWITCH 80 MIN LOAD 400W RMS CLASS 2 WIRING

(15) INGRESSO ALIMENTAZIONE CA:

Questa è la presa per un cavo di linea IEC, che fornisce l'alimentazione CA all'unità. Collegare il cavo di linea a questo connettore per fornire energia all'unità. In caso di utilizzo della tensione di linea errata potrebbero verificarsi dei danni all'apparecchiatura. (Vedere il simbolo della tensione della linea sull'unità).

Non rimuovere mai la messa a terra su nessuna apparecchiatura. Essa, infatti, è stata fornita per la sicurezza dell'utente. Se la presa non è dotata di una spina di messa a terra, deve essere utilizzato un adattatore di messa a terra e il terzo cavo deve essere messo a terra adeguatamente. Per prevenire il rischio di elettrocuzioni o incendi, accertare sempre che l'amplificatore e tutta l'apparecchiatura associata sia messa a terra in maniera adeguata.

NOTE: FOR UK ONLY

(16) INTERRUTTORE SELETTORE LINEA DI VOLTAGGIO

Questo interruttore del selettore permette che l'amplificatore funzioni a diverse linee di voltaggio. Accertarsi che l'interruttore sia impostato al adeguato per la vostra area prima di collegare l'amplificatore a una fonte di energia o di accendere l'amplificatore per la prima volta.

NON CAMBIARE MAI LA POSIZIONE DI QUESTO INTERRUTTORE MENTRE L'AMPLIFICATORE È ACCESO. CAUTELA!

(17) JACK USCITA ALTOPARLANTE (Solo per Max 150, 250 e 300)

Questo connettore di combinazione 1/4" / twist-lock viene usato per collegare i cavi dell'altoparlante all'amplificatore. L'impedenza minima di carico sull'amplificatore è 8Ω.

(18) JACK INTERRUTTORE A PEDALE

L'interruttore a pedale opzionale (codice articolo 03022910) si collega a questo jack. L'interruttore a pedale controlla OVERDRIVE e MUTE.

(19) USCITA CUFFIE

Uscita cuffie da 1/8" per il monitoraggio personale.

(20) INGRESSO AUX

Questo ingresso jack da 1/8" permette di collegare un CD o un MP3 al vostro MAX® Series basso ampere e suonare.

(21) INTERFACCIA DIRETTA BILANCIATA DI PRECISIONE

Questa uscita XLR è usata per collegare la sezione pre ampère Max ad attrezzature esterne, come i comandi di miscelazione, gli amplificatori di alimentazione esterna, o le attrezzature di registrazione. Questo innovativo circuito fornisce un segnale privo di interferenze e perfettamente bilanciato senza nessuno dei problemi associati a piccoli trasformatori.

(22) Interruttore GND LIFT DI

Questo interruttore può essere utilizzato per eliminare il ronzio causato dai loop al suolo fra l'amplificatore e altre apparecchiature, come i comandi di miscelazione.

(23) LOOP FX

Gli effetti loop consistono nei jack di RITORNOe di TRASMISSIONE, che sono usati per unire gli effetti esterni dei processori post EQ nella catena del segnale. Collegare il jack di TRASMISSIONE all'ingresso dei processori di effetti. Collegare il jack DI RITORNO all'uscita dei processori di effetti. I jack di TRASMISIONE E RIORNO EFFETTI possono anche essere usati come jack di uscita pre amp e jack di ingresso amp alimentazione non bilanciati, rispettivamente.

Pannello posteriore

CONSUMO DI ENERGIA:

(1/8 alimentazione, 1KHz onda sinusoidale)

120 vac/60 Hz, 230 vac/50 Hz

MAX 208 = 33W

MAX 100 = 50W

MAX 150 = 33W

MAX 250 = 63W

MAX 300 = 78W

AMPLIFICATORE DI POTENZA:

(Potenza Nominale)-- RMS in Continuo

(1% THD, 1KHz onda sinusoidale, linea nominale)

Sensibilità massima dell'ingresso:

(PRE GAIN= 10, BASSO/MEDIO/ALTO = 5, VOLUME = 10, tutti gli interruttori di voce abbassati)

Ingresso Passivo 11mV / -36.95dBu 30mV / -28.24dBu 40mV / -25.74dBu

Ingresso Attivo stesso del passivo 90mV / -18.70dBu 110mV / -16.95dBu

Ingresso Ausiliario 420mV / -5.32dBu 900mV / 1.3dBu 1.0V / 2.22dBu

Sensibilità nominale dell'ingresso:

(PRE GAIN= 5, BASSO/MEDIO/ALTO = 5, VOLUME = 5, tutti gli interruttori di voce abbassati)

Ingresso Passivo 290mV / -8.53dBu 400mV / -5.74dBu 500mV / -3.8dBu

Ingresso Attivo stesso del passivo 1.10V / 3.05dBu 1.40V / 5.14dBu

Ingresso Ausiliario stesso del massimo 1.80V / 7.32dBu 2.10V / 8.66dBu

Uscita cuffie:

(Mono)

50 mW x 2 nel carico di minimo di 8 Ohm

Interfaccia diretta (DI):

Pre-EQ, unità buffer

Livello Segnale Uscita = Livello Ingresso - 10dB

Rumore di fondo = 0.95mV(rms) = -78dBu

Misure:

(HxLxP):

Max 100 - 18.0"x15.7"x13.2" - 23.8lb

Max 150 - 19.0"x16.5"x14.2" - 29.2lb

Max 208 - 23.2"x12.3"x13.2" - 32.2lb

Max 250 - 22.8"x19.4"x16.2" - 44.4lb

Max 300 - 22.8"x19.4"x16.2" - 46.4lb
