MANUALE UTENTE ProLITE 7.5 DSP PEAVEY
Atto ad avvisare l'utente in merito alla presenza "voltaggio pericoloso" non isolato all'interno della scatola del prodotto che potrebbe avera una magnitudo sufficiente a costituire un rischio di scossa elettrica per le persone.
Atto ad avvisare l'utente in merito alla presenza di istruzioni operative e di assistenza importanti (manutenzione) nel libretto che accompagna il prodotto.
ATTENZIONE: Rischio di scossa elettrica - NON APRIRE!
ATTENZIONE: per ridurre il rischio di scossa elettrica, non rimuovere il coperchio. Non vi sono parti utili all'utente all'interno. Fare riferimento a personale addetto qualificato.
AVERTENZA: per prevenire il rischio di scossa o il rischio di incendio, quello apparecchio non dovrebbe essere esesto a pioggia o umilità, e oggetti riempiti con liquidi, come vasi, non dovrebbero essere posizionati sopra quello apparecchio. Prima di usare quello apparecchio, leggere la guida operativa per ulteriori informazioni.
Morsetto di terra di protezione. L'apparecchio deve essere collegato a una presa di corrente di rete con un conduttore di terra.
ATTENZIONE: Durante uso di apparecchiature elettriche vanno osservate alcune precazioni basilari, tra cui le seguenti:
- Leggete queste istruzioni.
- Conservate le istruzioni.
- Rispettate tutte le avvertenze.
- Seguite le istruzioni.
- Non usate quello prodotto vicino all'acqua.
- Pulite esclusivamente con un panno asciutto.
- Non ostruite le fessure di ventilazione. Installate il dispositivo seguito le istruzioni del produttore.
- Il prodotto va collocato lontano da sorgenti di calore quali radiatori, pompe di calore, stufe o altri dispositivi che generano calore (compresi gli amplificatori).
- Non eliminate i dispositivi di sicurezza come spine polarizzate o con messa a terra. La spina polarizzata ha due lame, una più grande dell'altra. La spina con messa a terra ha due contatti più un terzo per la terra. Il contatto più large o terzo polo è indispensableile per la vostra sicurezza. Se la spina fornita non adatta alla vostra presa, metteveci in contatto con un elettricista per la sostituzione della presa obsoleta.
- Fate attenuation a non camminare o incastrare il cavo di alimentazione, soprattutto in prossimità della spina o del punto in cui si collega all'apparecchiatura.
- Usate solo accessori originali forniti dal costruttore.
- L'apparato va usato esclusivamente con il supporto indicato dal produttore o venduto con l'apparato. Se intendete adoperare un carrello su ruote, fate attenzione quando spostate apparecchio e supporto per evitare che la loro caduta possa causare danni a cose o persone.
- Scollegatelo l'apparecchio alla presa di corrente durante un temporale con fulmini o quando non s'intende usare per un lungo periodo.
- L'assistenza va eseguita esclusivamente da personale autorizzato. É necessario ricorrere all'assistenza se il disposativo ha subito danni, per esempio si sono rovinati il cavo di alimentazione o la spina, all'interno è caduto del liquido o un oggetto, il disposativo è rimasto esposto alla pioggia o all'umidità, non funzione normalmente o è caduto a terra.
15 Non rimuovete lo spinotto della terra. Collegate il disposativo esclusivamente a una presa di corrente del tipo significato alla targhetta posta vicino al cavo di alimentazione. - Se questo prodotto deve essere montato a rack, è necessario sostenerlo anc che nella parte posteriore.
- Not a per UK: Se i colori dei fili nel cavo di alimentazione per questa unità non corrispondono con i terminali della vostra spina, procedere come segue: a) Il filo di colore verde/giallo delve essere collegato al terminale che marcato con lettera E, o simbolo di terra, o colore verde o verde/giallo. b) Il filo di colore blu delve essere collegato al terminale marcato con la lettera N o di colore Nero. c) Il filo di colore marrone delve essere collegato al terminale marcato con la lettera L o di colore Rosso.
- Questo apparato elettrico non delve essere esposto a gocce o schizzi, va in agli caso evitato di appoggiare oggetti contenti liquidi, come bicchieri, sull'apparecchio.
- L'interruttore on/off in questa unità non interrompe entrambi i lati della rete di alimentazione. All'interno dell'apparecchio pou ssere presente elettricità anche con interuttore on/off in posizione off. La spina o il cavo di alimentazione è utilizzato come sezonatore, il dispositorio di sezionamento deve restare sempre operativo.
- L'esposizione a livelli di volume molto elevati può casare la perdita permanente dell'udito. La predispositione alla perdita dell'udito causata da livelli elevati di volume varia notevolmente da persona a persona, ma quasi tutti subiscono una perdita di udito almeno parziale se soggetti a volume di livello elevato per un tempo sufficientemente lungo. L'ufficio Laboro e Salute del governo degli USA (OSHA) ha elaborato la segunte tabella di tolleranza ai rumori:
1/4 o minore 115
| Esposizione giornaliera in ore | Livello sonoro dBA, Slow response | |
| 8 90 | ||
| 6 92 | ||
| 4 95 | ||
| 3 97 | ||
| 2 100 | ||
| 1 1/2 102 | ||
| 1 | 110 |
Secondo l'OSHA, l'esposizione a livelli di volume al di sopra dei limiti stabiliti cui causare una perdita almeno parziale dell'udito. Quando si adopera lo steta di amplificazione, è necessario indossare auricolari o apposite protezioni per il condotto auditivo, per evitare la perdita permanente dell'udito se l'esposizione supera i limiti sopra riportati.Per evitare di esporvi al rischio di danni derivanti da elevati livelli di pressione sonora, si raccomanda di adoperare delle protezioni per gli orecchi quando si usano attrezzature in grado di produrre elevati livelli sonori, come quest'amplificatore.
CONSERVATE QUESTE ISTRUZIONI!
INSTRUÇÉS IMPORTANTES DE SEGURANÇA
La barre è il significato indico un nuovo rfufo ed è applicata escludamente adapprehacuiere prodotti successiviamente al 13 arogno 2005
Corretto smolilitario di quello prodotto. Quesso sbimolo indica che quello prodotto non deve essere smallo inisseme ad alli rifiuti domestici in tutta Europa. Per prevenire possibli danni allambienti o alla salute umana cdivuti alla smalttamento non regiaomento del rifiuti, e necessario riciclato responsamente al fine di promuoveru e riluzioso sostenibile delle risorse material. Per restitui il disposietivo usato, utilizzare i sistemi di restituzione e raccolta o contastare i renditore presso lo quale lo prodotto è stato acquistato. Quest ultimo puo occuparii dei ridicaggi Ambientale sicuro di quello prodotto.
标志参照2002/96/EC指令附录
IV(OJ(L)37/38,13.02.03和EN50419:2005定义

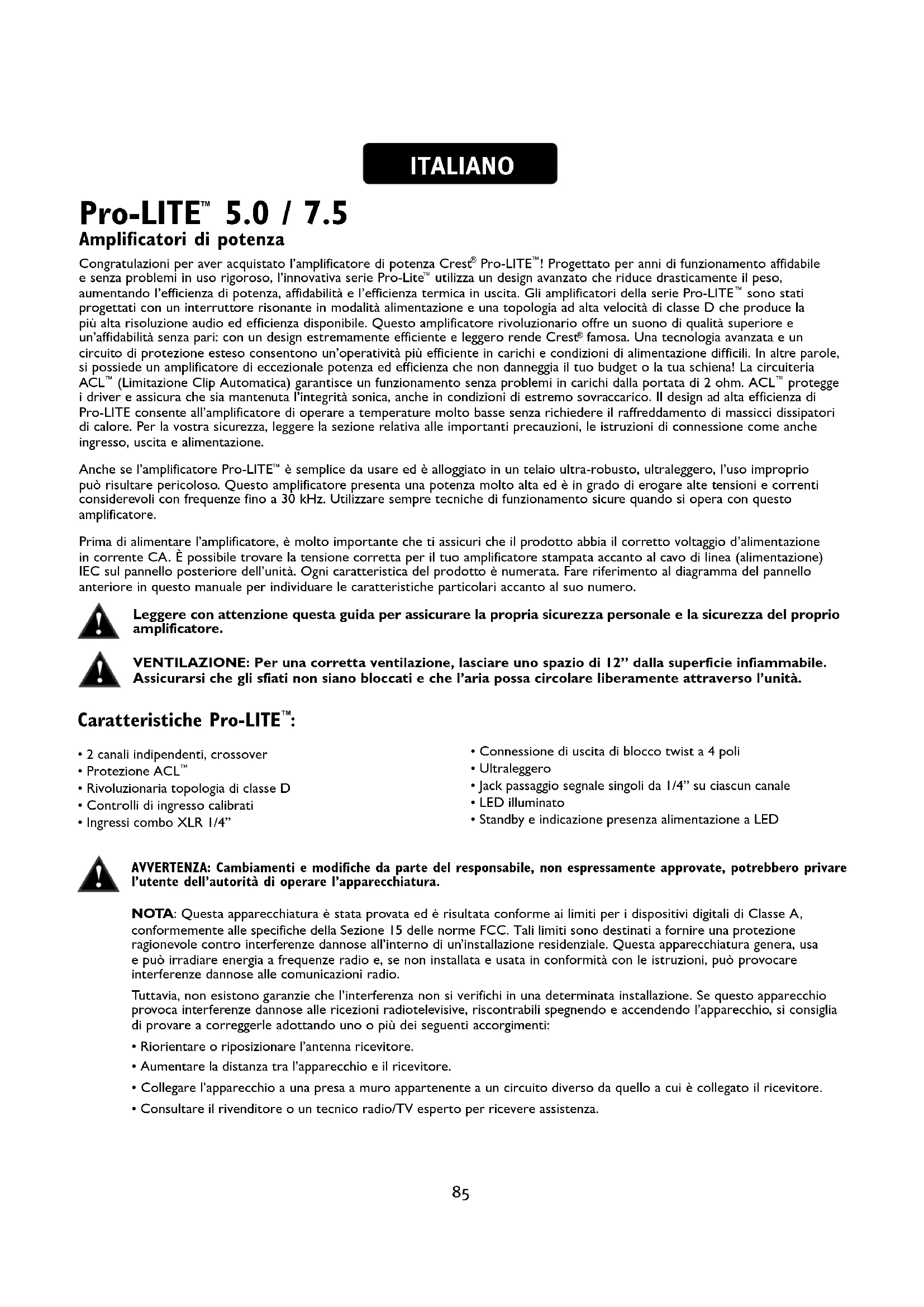

Amplificatori di potenza
Congratulazioni per aver acquistato l'amplificatore di potenza Crest® Pro-LITE™! Progettato per anni di funzionamento affidabile e alla problemi in uso rigoroso, l'innovativa serie Pro-Lite™ utilizes un design avanzato che riduce drasticamente il peso, augmentando l'efficienza di potenza, affidabilità e l'efficienza termica in uscita. Gli amplificatori della series Pro-LITE™ sono stati progettati con un interrottore risonante in modalità alimentazione e una topologia ad alta velocità di classe D che produce la più alta risoluzione audio ed efficienza disponibile. Questo amplificatore rivoluzionario offre un suono di qualità superiore e un'affidabilità alla parte: con un design estremamente efficiente e leggero rende Crest® famosa. Una Tecnologia avanzata e un circuito di protezione estesso consentono un'operatività più efficente in carichi e condizioni di alimentazione difficili. In altre parole, si possiede un amplificatore di eccezionale potenza ed efficienza che non danneggia il loro budget o la tua schiena! La ciruiteria ACL™ (Limitazione Clip Automatica) garantisce un funzionamento alla problema in carichi alla portata di 2 ohm. ACL™ protege i driver e assicura che via mantenuta l'integrità sonica,anche in condizioni di estremo sovraccarico. Il design ad alta efficienza di Pro-LITE consente all'amplificatore di operare a temperature moltoasse alla richiedere il raffreddamento di massicci dissipatori di calorie. Per la vostra sicurezza, leggere la sezione relativa alle importanti precauzioni, le istruzioni di connessione come anche ingresso, uscita e alimentazione.
Anche se l'amplificatore Pro-LITETM è simplice da usare ed è alloggiato in un telaio ultra-robusto, ultraleggero, l'uso improprio cui sono significativi. Questo amplificatore presenta una potenza molto alta ed è in grado di erogare alte tensioni e correnti considerevoli con freuvenze fino a 30 kHz. Utilizzato sempre tecniche di funzionamento sicure quando si opera con quello amplificatore.
Prima di alimentare l'amplificatore, è molto importante che ti assicuri che il prodotto abbia il corretto voltaggio d'alimentazione in corrente CA. è possibile trovare la tensione corretta per il loro amplificatore stampata accanto al cavo di linea (alimentazione) IEC sul pannello posteriori dell'unità. Ogni caratteristica del prodotto è numerata. Fare riferimento al diagramma del pannello anteriore in quello manuale per individuire le caratteristiche particolari accanto al suo numero.
Leggere con attenzione esta guida per assicurare la propria sicurezza personale e la sicurezza del proprio amplificatore.
VENTILAZIONE: Per una corretta ventilazione, lasciare uno spazio di 12" della superficie inflammabile. Assicurarsi che gli sfiati non siano bloccati e che l'aria possa circolare liberamente atraverso l'unità.
Caratteristica Pro-LITE:
- 2 canali independenti, crossover
- Protezione ACL
Rivoluzionaria topologia di classe D -
Controlli di ingresso calibrati
Ingressi combo XLR 1/4" -
Connessione di uscita di blocco twist a 4 poli
- Ultraleggero
- Jack passaggio segnale singoli da 1/4" su ciascun canale
- LED illuminato
- Standby e indicazione presenza alimentazione a LED
AVVERTENZA: Cambiamenti e modifiche da parte del responsabile, non espessamente approvate, potrebbero privare l'utente dell'autorità di operare l'apparecchiatura.
NOTA: Questa apparecchiatura è stata provata ed è risultata conforme ai limiti per i dispositivi digitali di Classe A, conformmente alle specifiche della Sezione 15 delle norme FCC. Tali limiti sono destinati a fornire una protezione ragionevole contro interferenze dannose all'interno di un'installazione residenziale. Questa apparecchiatura genera, usa e può irreadiare energia a frequenze radio e, se non installata e usata in conformità con le istruzioni, può provocare interferenze dannose alle comunicazioni radio.
Tuttavia, non esistono garanzie che l'interferenza non si verifici in una determinata installmente. Se questo apparecchio provoca interferenze dannose alle ricezioni radiotelevisive, riscontrabili spegnendo e accendendo l'apparecchio, si consiglia di provare a corregerle adottando uno o più dei seguenti accorgimenti:
Riorientare or riposizionare l'antenna ricevitore.
- Aumentare la distanza tra l'apparecchio e il ricevitore.
Collegare l'apparecchio a una presa a muro appartenente a un circuito diverso da quello a cui è collegato il ricevitore.
- Consultare il rivenditore o un technician radio/TV esperto per ricevere assistenza.

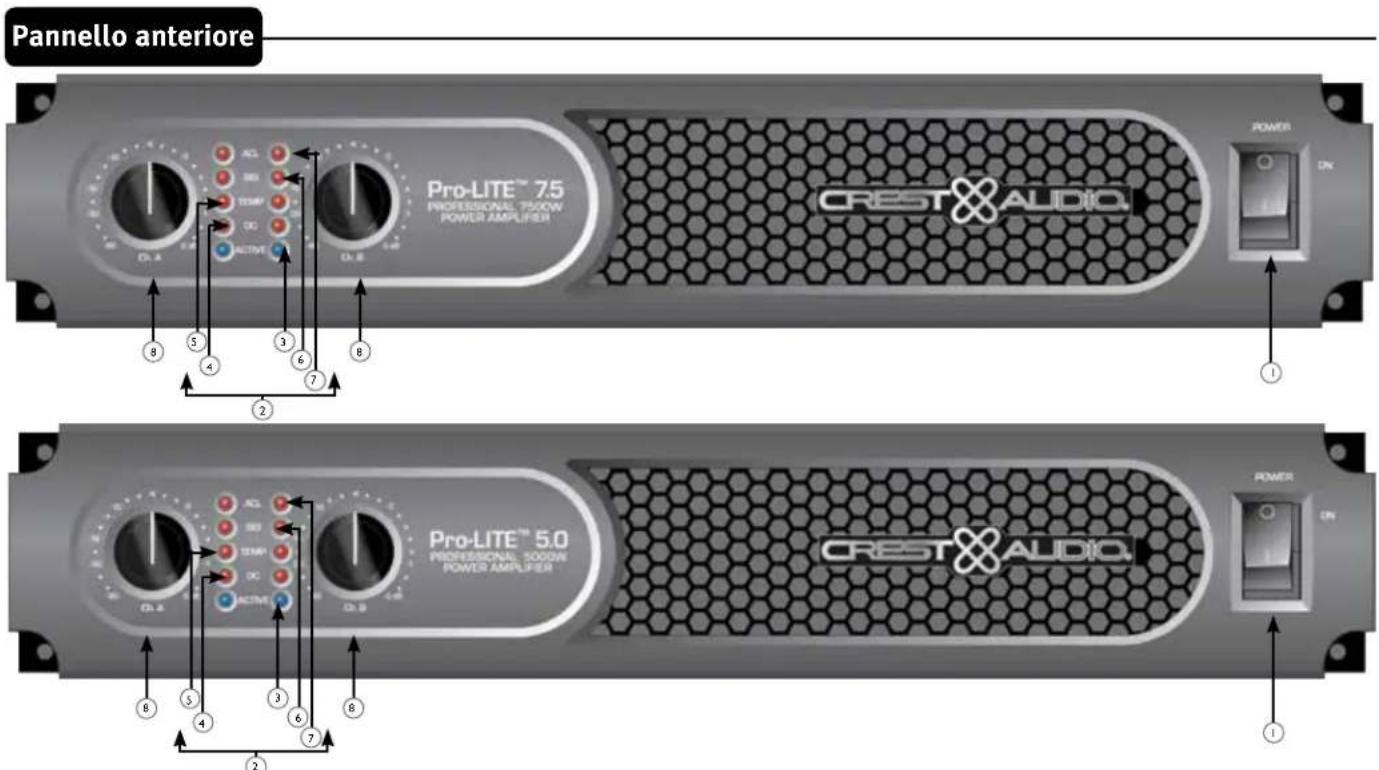

INTERRUPTORE DI ALIMENTAZIONE CA
Questo pulsante attiva il relè che fornisce potenza all'amplificatore.
INDICATORI
Gli amplificatori Pro-LITE presentano cinque indicatori LED del pannello frontale per canale: ACTIVE, DC,TEMP, SIGNAL e ACL. Questi indicatori LED informano l'utente dello stato operativo di agli canale e avvertono della presenza di possibili condizioni anomale.
3 LED ACTIVE
II LED Active indica che il relè in uscita del canale è chiuso e che il canale è operativo. Si illumina in normali condizioni operative e resta acceso ancche when o il canale si trova in riduzione del gain ACL. Queste caratteristiche di protezione lasciano il relè in uscita chiuso. Se il LED Active si spegne, non è presente alcun segnale verso i connettori in uscita.
(4)LED DC
Nel caso di condizioni di funzionamento anomale, il Pro-LITE dispone di una protezione integrata dell'amplificatore. Alle condizioni in cui normalmente l'amplificatore di potenza viene danneggiato, il LED DC si accende e il canale tenta automaticamente di riavviarsi per correggere la condizione. In caso di errato funzionamento del dispositivo, contattare il produttore o il rispectivo centro di assistenza autorizzato.
5 LEDTEMP
Nell'improbabilità che si verificchi una condizione di instabilità termica, l'amplificatore di protezione verrà attenuato e verrà spento il canale di offesa. Il LED Temp restsa illuminato fino a quando le temperature di funzionamento non raggiungono livelli di sicurezza.
LED SIGNAL
Questo LED si accende quando il canale produce un segnale in uscita di circa 4 Volt RMS o superiore (0,1 Volt o più per ingresso, con un'attenuazione di 0 dB e un guidagno sul voltaggio standard di x40). Questo segnale indica se un segnale è in arrivato e se è in fase di amplificazione da parte dell'amplificatore.
⑦ ACLTM (Limitazione Clip Automatica)
II LED ACL™ di un canale si illumina all'inizio del clipping. Se i LED lampeggiano velocemente e a intermittenza, il canale è semplicitamente sulla soglia del clipping. Un bagliore brillante e costante significata che l'amplificatore limita il clipping o ne riduce il gain per impedire che forme d'onda soggette a forti clipping raggiungano le casse acustiche. Si veda la sezione Limitazione Clip Automatica per ulteriori informazioni. Durante l'accensione iniziale il LED ACL™ si illumina perindicare che il circuito di riduzione del guidagno viene attenuato. Questo impedisce scoppi improvisi del segnale quando vengono chiusi i relè altoparlante.

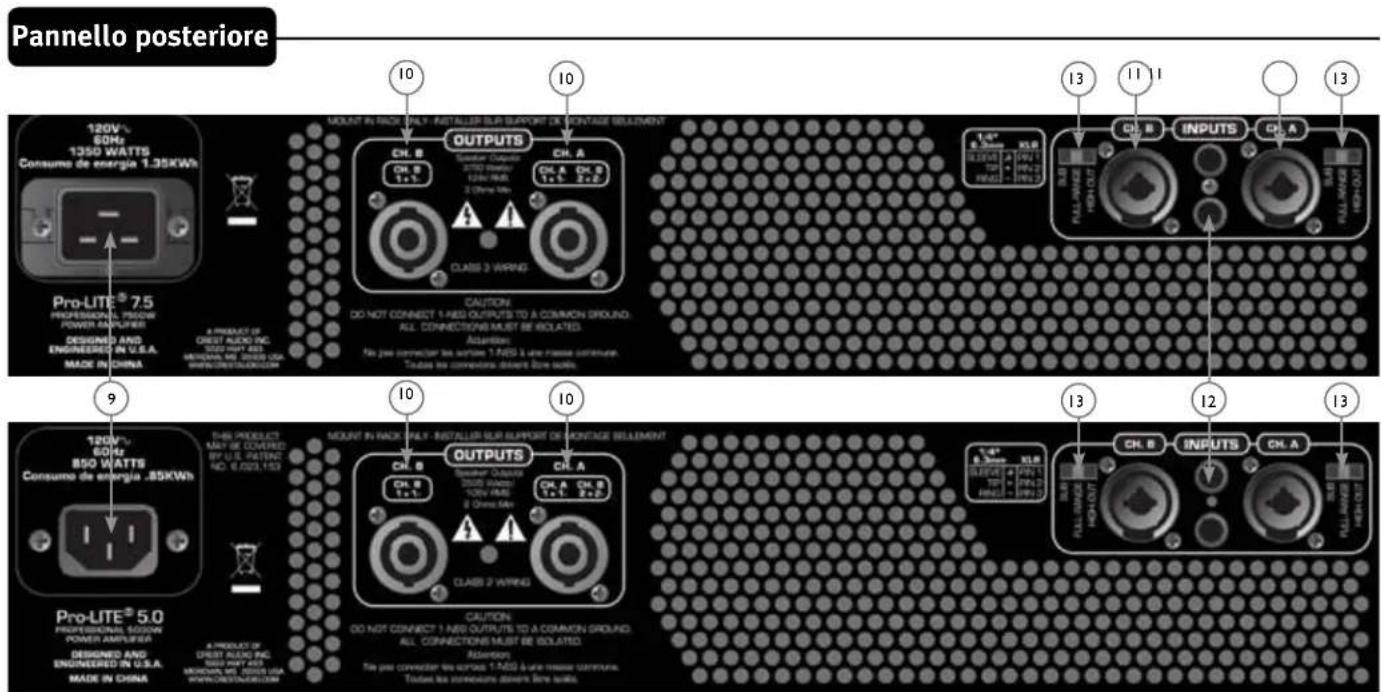

ATTENUATORI IN INGRESSO
Quando possibile, sistemare gli attenuatori complemente in senso orario per mantenere spazi di crescita ottimali. I controlli in entrata dell'attenuatore, situati nel pannello anteriore (uno per il canale A, uno per il canale B), regolano il guadagno per i loro rispettivi canali dell'amplificatore in qualsiasi modalità. Consultare le specifiche alla fine di quello manuale per ottenere informazioni relative alla sensibilità in ingresso e sul guadagno standard di tensione.
INGRESSO ALIMENTAZIONE CA:
Si tratta del connettore per il cavo della linea IEC il quale fornisce l'alimentazione CA all'unità. Collegare il cavo di linea a quello connettore per fornire energia all'unità. In caso di utilizzo della tensione di linea errata potrebbero verificarsi dei danni all'apparecchiatura. (Vedere il significato della tensione della linea sull'unità). Pro-LITE 7.5 a 120 VCA ha un elemento di bloccaggio del cavo di alimentazione.
Non staccare il piedino di messa a terra di qualsiasi tipo di apparecchiatura, in quanto viene fornito per la vostra sicurezza. Nel caso in cui la presa utilizzata non disponga di piedino di messa a terra, occorrera utilizzato un adattatore da terra e collegare correttamente il terzo cavo a terra. Per prevenire il rischio di elettruczioni o incendi, accertare sempre che l'amplificatore e tutte l'apparecchiatura associata sua messa a terra in maniera adeguata.
NOTE: FOR U.K. ONLY
Tutti i modelli presentano una connessione di uscita di blocco twist a 4 poli combo per canale. Uscita canale A per CH A I + Pos / I - Neg e canale B 2+ Pos / 2- Neg per l'utilizzo di un cavo altoparlante a 4 poli singolo.
INGRESSI DI COLLEGAMENTO
Le connessioni degli ingressi sono effettuati tramite la spina a 3 pin XLR (pin 2+ ) o i connettori di combinazione spine 6,3mm sul pannello posteriori dell'amplificatore. Gli ingressi sono bilanziati attivamente.
JACK THRU/OUT
Questa presa 1 / 4 fornisce segnali di uscita parallela dal canale associato per realizzare la corrispondenza con quello amplificatore e/o altri ingressi dell'amplificatore di alimentazione.
INTERRUPTORE MODALITA CANALE
HIGH PASS
Questa posizione è utilizzata per attivare il filtrlo HIGH PASS per il canale correspondente. Questo filtrlo limititerà le frequence inviate al canale dell'amplificatore associato alle frequence superfiori a 100 Hz. In situazioni in cui sono usati alloggamenti separati del subwoofer, questa posizione indichera una connessione dell'alloggamento dell'altoparlante e mezza frequenza al canale associato con l'interruttore HIGH PASS.
FULL RANGE
Come implicà il nome, la posizione Full Range su quello interrottore determina il passaggio di tutte le frequenze all'amplificatore. Normalmente usato durante la connessione di un alloggiamento dell'altoparlante full range all'uscita dell'amplificatore.
SUBWOOFER
Questa posizione è utilizzata per attivare il filtro LOW PASS per il canale corrispondente. Questo filtro limititerà le frequence inviate al canale dell'amplificatore associato alle frequenze inferiori a 100 Hz. In situazioni in cui sono usati alloggiamenti separati del subwoofer, questa posizione indichera una connessione dell'alloggiamento dell'altoparlante del subwoofer al canale associato con l'interruttore Subwoofer.
ITALIANO
Amplificatori di potenza
Come implicà il nome, tutti i Pro-LITE™ DSP includono processore di segnale digitale avanzato. Il DSP è stato progettato per essere incredibilmente efficace, ma estremamente facile da usare. Utilizzando processi di amplificazione dei bassi unicamente e enormamente avanziati, gli amplificatori Pro-LITE™ DSP migliorava enormamente il livello percepito dei bassi in qualsiasiSYSTEMA, utilizzato una frazione dell'alimentazione che sarebbe necessario con qualsiasi altri amplificatore di alimentazione. É possibile trovare la tensione corretta per il loro amplificatore stampata accanto al cavo di linea (alimentazione) IEC sul pannello posteriore dell'unità. Ogni caratteristica del prodotto è numerata. Fare riferimento al diagramma del pannello anteriore in quello manuale per individuare le caratteristiche particolari accanto al suo numero.
Leggere conattenzione Questa guida per assicurare la propria sicurezza personale e la sicurezza del proprio amplificatore.
Caratteristiche Pro-LITE™ DSP:
- Protezione ACL
Rivoluzionaria topologia di classe D Pro-LITE - Ingressi combo XLR 1/4"
- Connettore di uscita di blocco twist a 4 poli
- Peso ridotto
- Thru out con prese 1/4" su ogni canale
- LED illuminato
- Sistema di gestione altoparlanti basati su DSP
120 ms di ritardo per canale
- 4 bande di equalizzazione parametrica per canale
- Blocco di sicurezza
Crossover regolabile
- Filtro high-pass di quarto ordine regolabile su agli canale
MAXX Bass
EQ horn su ciascun canale
- Schermo LCD blu, retroilluminato
AVVERTENZA: RIVEDERE LE IMPOSTAZIONI DSP PRIMA DI INVIARE SEGNALE ALL'AMPLIFICATORE. LE IMPOSTAZIONI INCORRETTE POSSONO DANNEGGIARE POTENZIALMENTE GLI ALLOGGIAMENTI DELL'ALTOPARLANTE.
VENTILAZIONE: Per una corretta ventilazione, lasciare uno spazio di 12" alla superficie inflammabile. Assicurarsi che gli sfiati non siano bloccati e che l'aria possa circolare liberamente atraverso l'unità.
AVVERTENZA: Variazioni o modifiche a questa unità non espressamente approbate effettuate da terzi essere invidicare il diritto dell'utente a utilizzare l'apparecchio.
NOTA: Questa apparecchiatura è stata provata ed è risultata conforme ai limiti per i dispositivi digitali di Classe A, conformamente alle specifiche della Sezione 15 delle norme FCC. Tali limiti sono destinati a fornire una protezione ragionevole contro interferenze dannone all'interno di un'installazione residenziale. Questa apparecchiatura genera, usa e può irradiare energia a frequence radio e, se non installata e usata in conformità con le istruzioni, può provocare interferenze dannone alle comunicazioni radio.
Tuttavia, non esistono garanzie che l'interferenza non si verifici in una determinata installmente. Se questo apparecchio provoca interferenze dannose alle ricezioni radiotelevisive, riscontrabili spegnendo e accendendo l'apparecchio, si consiglia di provare a correggerle adottando uno o più dei seguenti accorgimenti:
- Riorientare o riposizionare l'antenna ricevitore.
- Aumentare la distanza tra l'apparecchio e il ricevitore.
- Collegare l'apparecchio a una presa a muro appartenente a un circuito diverso da quello a cui è collegato il ricevitatore.
- Consultare il rivenditore o un techniciano radio/TV esperto per ricevere assistenza.

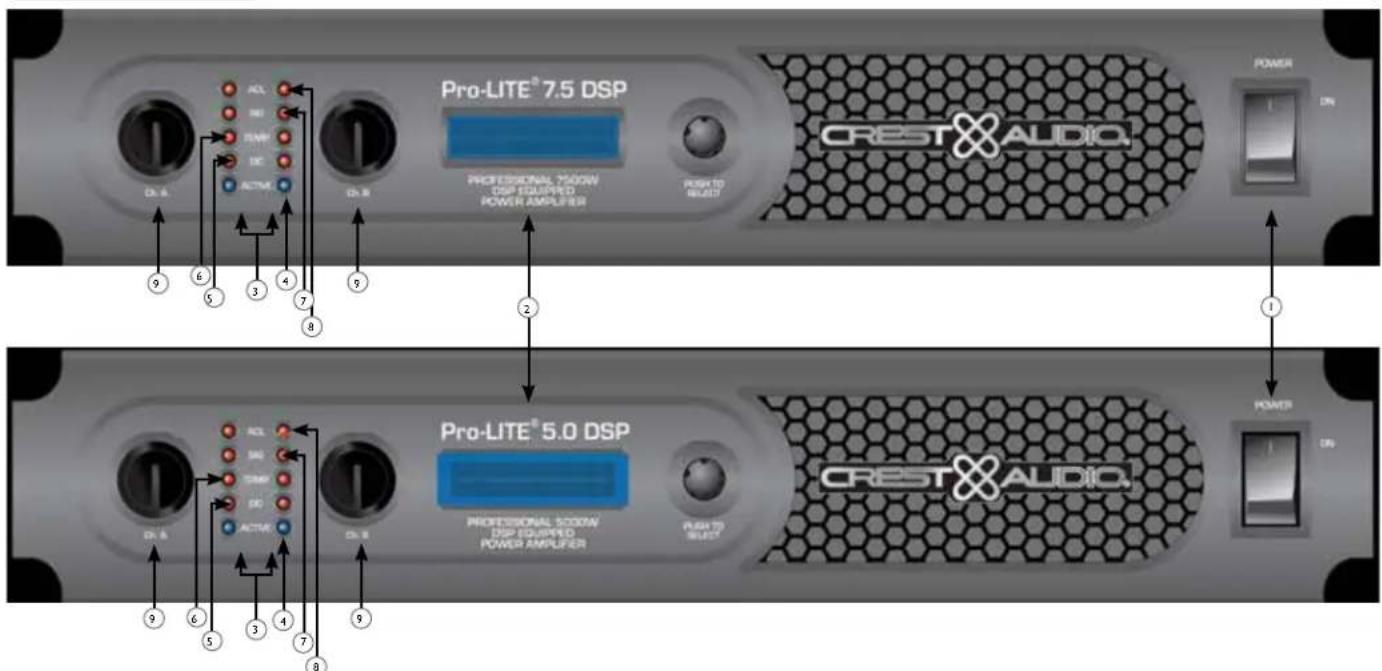

Pannello anteriore
INTERRUPTORE DI ALIMENTAZIONE CA
Questo interruptore attiva il rele che fornisce potenza all'amplificatore.
SCHERMO LCD
Schemo LCD blu, retroilluminato
3 INDICATORI
Gli amplificatori Pro-LITE presentano cinque indicatori LED del pannello frontale per canale: ACTIVE, DC, TEMP, SIGNAL e ACL. Questi indicatori LED informano l'utente dello stato operativo di agli canale e avvertono della presenza di possibili condizioni anomale.
4 LED ACTIVE
Il LED Active indica che il relè in uscita del canale è chiuso e che il canale è operativo. Si illumina in normali condizioni operative e restà accesoanche quando il canale si trova in riduzione del gain ACL. Queste caratteristiche di protezione lasciano il relè in uscita chiuso. Se il LED Active si spegne, non è presente alcun segnale verso i connettori in uscita.
5 LED DC
Nel caso di condizioni di funzionamento anomale, il Pro-LITE dispone di una protezione integrata dell'amplificatore. Alle condizioni in cui normalmente l'amplificatore di potenza viene danneggiato, il LED DC si accende e il canale tenta automaticamente di riaviarsi per correggere la condizione. In caso di errato funzionamento del disposativo, contattare il produttore o il rispetto medio di assistenza autorizzato.
6 LED TEMP
Nell'improbabilita che si verifiche una condizione di instabilita termica, l'amplificatore di protezione verrà attenuato e verrà spento il canale di offesa. Il LED Temp resta illuminato fino a quando le temperature di funzionamento non raggiungono livelli di sicurezza.
7 LED SIGNAL
Questo LED si accende quando il canale produce un segnale in uscita di circa 4 Volt RMS o superiore (0,1 Volt o più per ingresso, con un'attenuazione di 0 dB e un guidagno sul voltaggio standard di x40). Questo segnale indica se un segnale è in arrivato e se è in fase di amplificazione da parte dell'amplificatore.
LED ACL (Limitazione Clip Automatica)
Il LED ACL di un canale si illumina all'inizio del clipping. Se i LED lampeggiano velocemente e a intermittenza, il canale è amplicamente sulla soglia del clipping. Un bagliore brillante e costante significata che l'amplificatore limita il clipping o ne riduce il gain per impedire che forme d'onda soggette a forti clipping raggiungano le casse acustiche. Durante l'accensione iniziale il LED ACL si illumina perindicare che il circuito di riduzione del guidagno viene attenuato. Questo impedisce scoppi improvisi del segnale quando vengono chiusi i relè altoparlante.
ATTENUATORI IN INGRESSO
Quando possibile, sistemare gli attenuatori complemente in senso orario per Maintainere spazi di crescita ottimali. I controlli in entrata dell'attenuatore, situati nel pannello anterio (uno per il canale A, uno per il canale B), regolano il guidagno per i loro rispetti canali dell'amplificatore in qualiasi modalità. Consultare le specifiche alla fine di quello manuale per ottenere informazioni relative alla sensibilità in ingressso e sul guidagno standard di tensione.

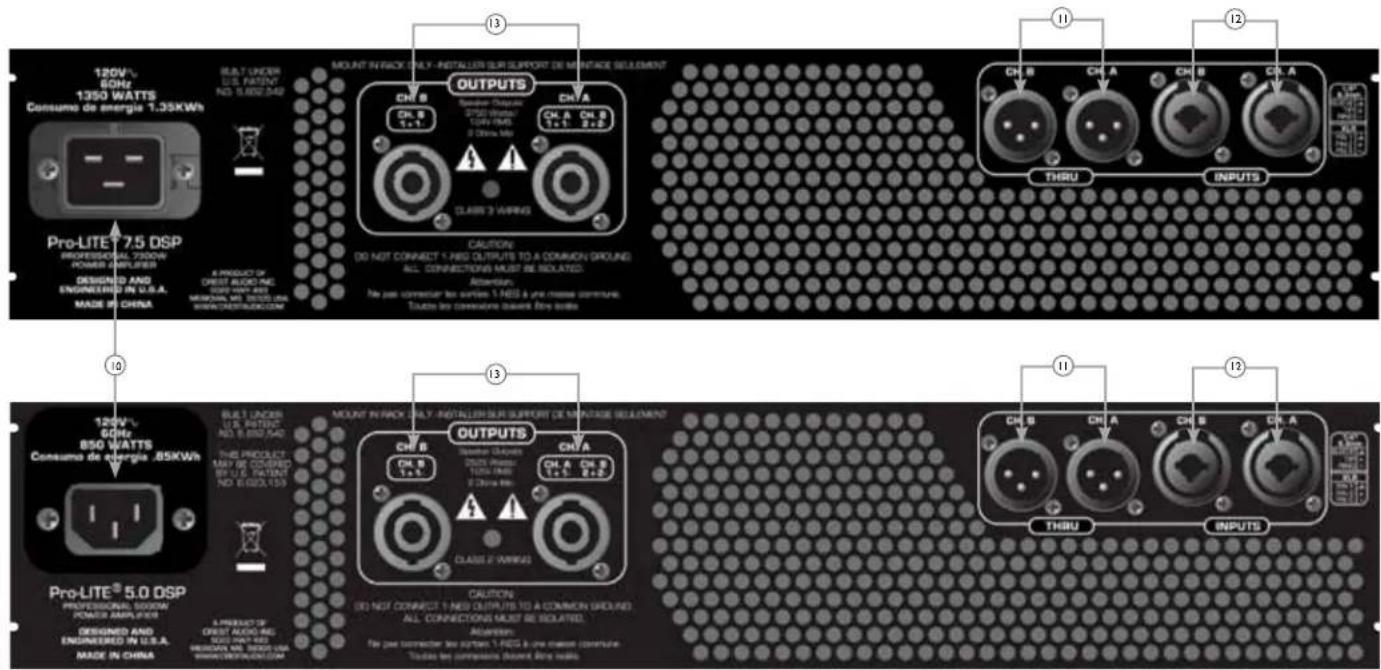

Pannello posteriore
INGRESSO ALIMENTAZIONE CA:
Si tratta del connettore per il cavo della linea IEC il quale fornisce l'alimentazione CA all'unità. Collegare il cavo di linea a quello connettore per fornire energia all'unità. In caso di utilizzo della tensione di linea errata potrebbero verificarsi dei danni all'apparecchiatura. (Vedere il significolo della tensione della linea sull'unità).
Non staccare il piedino di messa a terra di qualsiastipo di apparecchiatura, in quanto viene fornito per la vostra sicurezza. Nel caso in cui la presa utilizzata non disponga di piedino di messa a terra, occorrautilizzare un adattatore da terra e collegare correttamente il terzo cavo a terra. Per prevenire il rischio di elettrocuzioni o incendi, accertare sempre che l'amplificatore e tutta l'apparecchiatura associata sua messa a terra in maniera adeguata.
NOTE: FOR U.K. ONLY
Questo jack 1/4" fornisce segnali di uscita parallela dal canale associato per realizzare la corrispondenza con questo amplificatore e/o altri ingressi dell'amplificatore di alimentazione. Questo jack XLR fornisceanche un'uscita non bilanziata (punta/manicotto) da far corrispondere con i cavi schermati dal conduttore singolo.
INGRESSI DI COLLEGAMENTO
Le connessioni degli ingressii sono effettuati tramite la spina a 3 pin XLR (pin 2+ ) o i connettori di combinazione spine 6,3mm sul pannello posteriore dell'amplificatore. Gli ingressii sono bilanziati attivamente. Il punto di sovraccarico dell'ingresso è alto abbastanza per accettare il livello di uscita massimo di virtuallymente qualiasi segnale.
Tutti i modelli presentano una connessione di uscita di blocco twist a 4 poli combo per canale. Uscita canale A per CH A I + Pos / I - Neg e canale B 2+ Pos / 2- Neg per l'utilizzo di un cavo altoparlante a 4 poli singolo.
Panorama navigazione
La manopola dell'encoder alla destra del display è usata per navigare e controllare le funzioni del DSP. I controllingi Canale A e Canale B alla sinistra del display sono anche encoder, ma sono dedicati alla regolazione del guidagno di ingresso per ciascun canale. Ruotando manopola dell'encoder alla destra del display permetterà di scorrere tra le selezioni del Menu principale.

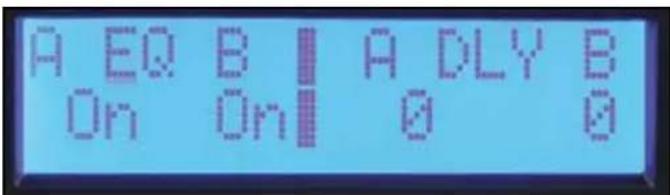

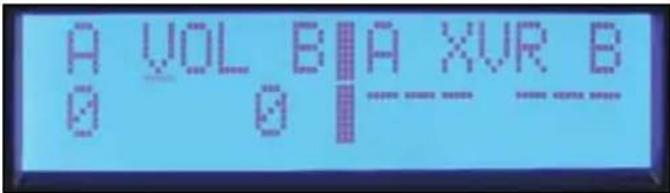

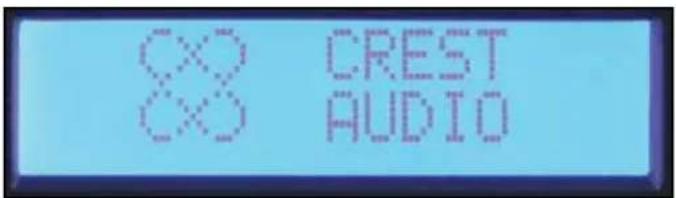

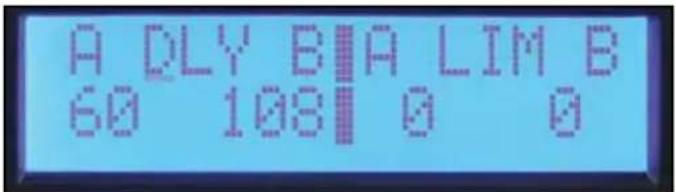

Schermata Crest® Pro-LITE™
Una volta che la schermata Crest Audio® appeare, è possibile iniziare a regolare il processore DSP. Premendo l'encoder si giungerà al menu principale.
Il menu principale non solo consente di selezionale un processo di modifica, maanche di fornire una panoramicica rapida dei processi attivi. Da sinistra a destra le selezioni del menu sono: Input Mode, Volume, Crossover/Band-Pass Filters, Equalization, Delay, Limiting, Memory e Lock.

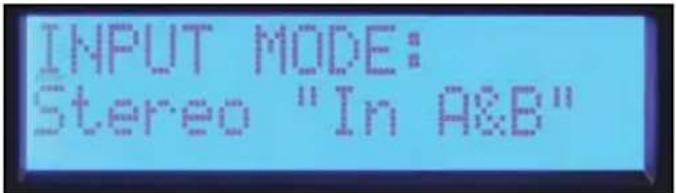

Modalità immissione Volume
Filtri Crossover / Band-Pass
Equalizzazione
Ritardo

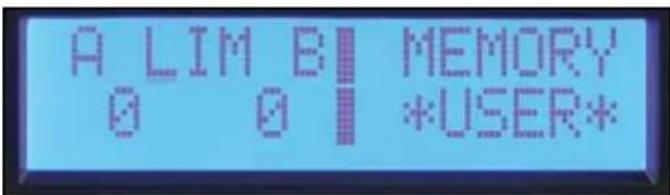

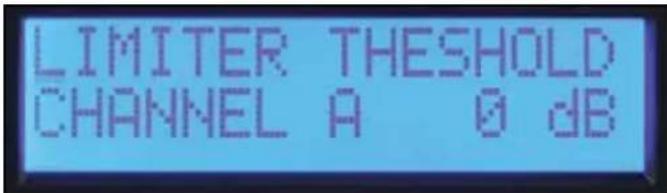

Limitazione

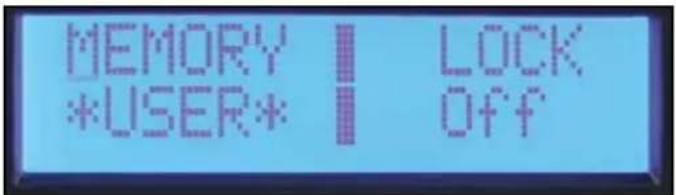

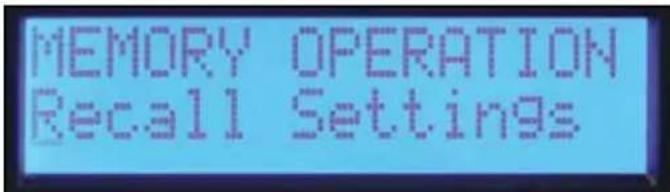

Blocco memoria
Panorama navigazione (segue)
Per selezionare una voce dal Menu principale, ruotare l'encoder fino a quando il cursore evidenza la selezione desiderata. Premere l'encoder per navigare alle schermate di regolazione Sub Menu per tale funzione in corso. Quando si accede alla funzione in corso Sub Menu, il cursore apparirà nell'angolo in alto a sinistra della schermata consentendo di scorrere tra le schermate del Sub Menu.
Per modificare un parametro, premere l'encoder per spostare il Corsore al parametro desiderato sullo schermo. Ruotando l'encoder si regola tale parametro. Per passare a un'altra schermata, premere l'encoder riportare il cursore nell'angolo in alto a sinistra dello schermo. Ora è possibile muoversi tra le schermate Sub Menu.

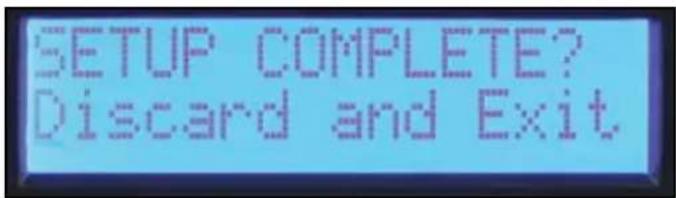

Per ripristinare il DSP e annullare le modifiche, selezionare "Discard and Exit" dal sottomenu per cancellare le modifiche fatte da quanto si è entrati nel sottomenu.

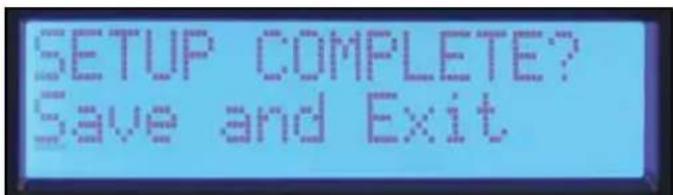

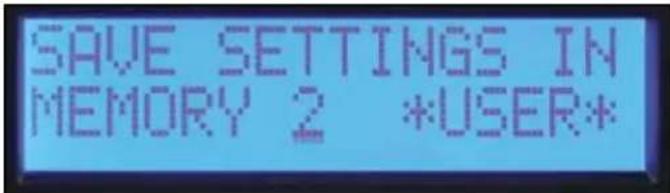

La schermata finale nella maggior parte dei sottomenu è "Save and Exit." Premere l'encoder in questa schermata per salvare le modifiche e ritornare al menu principale.
Nota: Le regolazioni effettuate non sono salvate finché non si selezione Save and Exit e si ritorna al menu principale. Spegnere l'amplificatore nelle si effettuano modifiche in un sottomenu da lo stesso risultato di "Discard and Exit."
Volume
Le impostazioni di guadagno correnti sono sempre disponibili nella schermata del menu principale. Gli encoder dedicati sul pannello frontale sono usati per la regolazione dei canali A e B in modalità stereo e mono.
Se la modalità di immissione è impostata su Bridge, il controllo del Canale B non è attivo e la schermata del volume della "na."
Schermata Volume
Mono

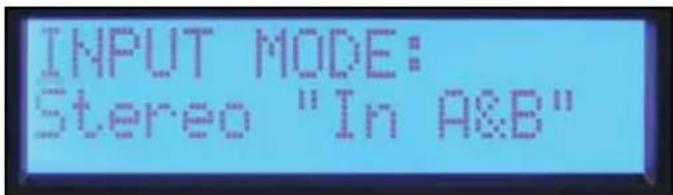

Schermata Modalità Stereo
Stereo: Ingressi A e B vanno alle uscite A e B.

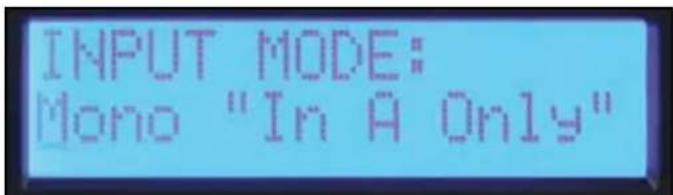

Schermata Modalità Mono
ono: Ingresso A va a entrambé le uscite A e B.

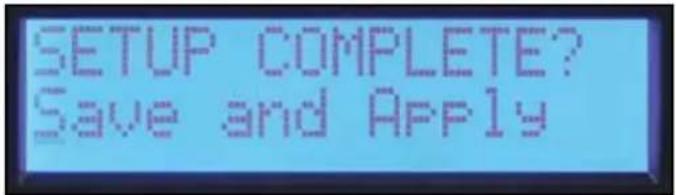

Modalità (segue)
Diversamente dagli altri sostommen delle funzioni, la modalità di immissione non è modificata finché non si selezione "Save and Apply" e si ritorna al menu principale.
Crossover Filters, Band-Pass Filters e Polarity

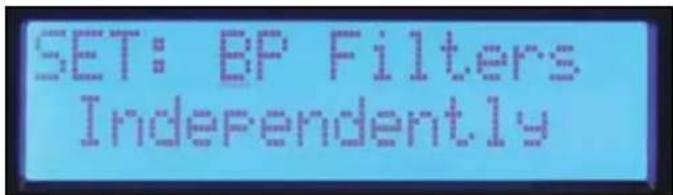

Quando si accede al sottomenu "XOVER", ci sono tre opzioni per l'impostazione dei filtri band-pass. Se è selezionata l'impostazione "BP Filters Independently", i filtri high-pass e low-pass del Canale A e B sono impostati singolarmente.
Se si sta usando l'amplificatore in un sistema stereo in cui entrambi i canali saranno impostati allo stesso modo, selezionare "Channel B = A e entrambi i canali saranno impostati allo stesso momento. Impostando i filtri per il Channel A si impostaanche il Channel B.
Se si è创建工作 un crossover tra i canali dell'amplificatore, selezionare "X-over Freq A Lows B Highs" e la frequenza di crossover e il tipo di filtrlo possono essere impostati con un set di controlling. Impostazione della schermata di crossover, le schermate High-pass e Low-pass.
I tipi di filtering disponibili per i filtri high-pass e low-pass:
Off Nessun filtro
BW-12 dB Filtrio Butterworth con 12 dB per pendenza ottava. -3dB in frequenza angolare. I filtri Butterworth hanno una risposta in frequenza piania in pass-band.
BW-18 dB Filtrto Butterworth con 18 dB per pendenza ottava. -3dB in frequenza angolare. I filtri Butterworth hanno una risposta in frequenza piania in pass-band.
BW-24 dB Filtrto Butterworth con 24 dB per pendenza ottava. -3dB in frequenza angolare. I filtri Butterworth hanno una risposta in frequenza piania in pass-band.
LR-24 dB Filtrlo Linkwitz-Riley con 24 dB per pendenza ottava. -6dB in frequenza angolare. I filtri LR combinano per una risposta piania in frequenza angolare.
generalmente una buona idea utilizzare un filtering high-pass per tutti gli altoparlianti.
Polarità in uscita
La polarità in uscita può essere invertita su entrambi i canali. Selezionare Normale o Invertita nella schermata della polarità. Se si create un crossover con 12dB per filtri ottava, l'uscita di alta frequenza deve essere invertita per mantenere il rapporto di fase appropriato in frequenza crossover. L'inversione temporanea della polarità di un canale di un sistema a più vi既可以 essere assistere nell'impostazione del ritardo per allineamento del driver. É possibile regolare il ritardo per la cancellazione in frequenza crossover. Ricordarsi di riportare la schermata Polarità in uscita su Normale quando finito.
Per ritornare al menu principale, selezionare Discard and Exit o Save and Exit.

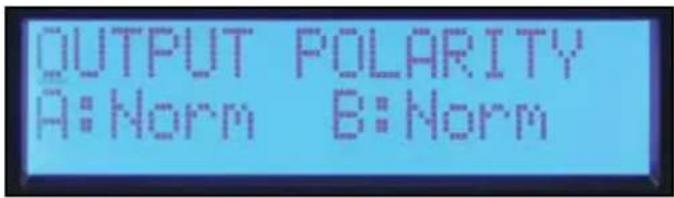

Schermata Polarità in uscita
Equalizzazione
Pro-LITE DSP prede cinque bande di EQ parametrico, miglioramento Waves® Maxx Bass® e horn EQ su ciascun canale.
Bypass

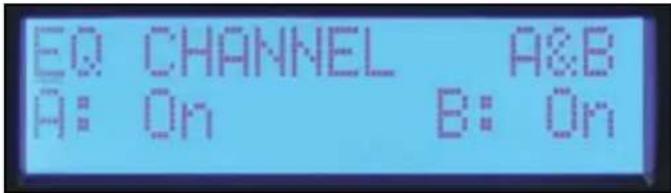

Schermata EQ bypass
La prima schermata nel sottomenu EQ è la schermata bypass. I canali possono essere bypassati in modo indipendente o possono essere bypassati entrambi A&B. Premere l'encoder finché il cursore è quello il parametro desiderato per modificare e ruotare l'encoder per cancellare la modalità bypass. Premere il cursore per riportarlo nell'angolo in alto a sinistra quando finito, quando è possible scorrere alle altre schermate.
Impostazione Channel EQ
La prima schermata nel sottomenu EQ è la schermata bypass. I canali sono essere bypassati in modo indipendente o sono essere bypassati entrambi A&B. Premere l'encoder finché il cursore è molto il parametro desiderato per modificare e ruotare l'encoder per cancellare la modalità bypass. Premere il cursore per riportarlo nell'angolo in alto a sinistra quando finito, quando è possibile scorrere alle altre schermate.

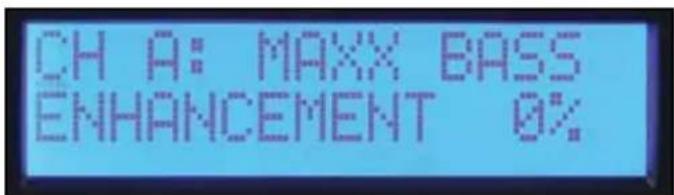

MaxxBass®
Il sistema di perfezionamento MaxxBass® interagisce con il filtering high-pass per ciasmun canale per produrre un'energia di bassi in un range di frequenza che l'altoparlante può gestire. Piè alto è il numero di MaxxBass®, più è il basso avanzato.
Schemata MaxxBass
EQ parametrico
Ci sono cinque bande di EQ parametrico per ciascun canale. La freuenza può essere impostata in passi da 1/12 di freuenza di ottava. La larghezza di banda del filtrò è impostata e visualizzata in ottave. Il livello può essere impostato in un range di +/- 15 dB. Premere l'encoder per selezionare il parametro desiderato da regolare. Ritornare il cursore nell'angolo in alto a sinistra quando finito per passare alle altre schermate.

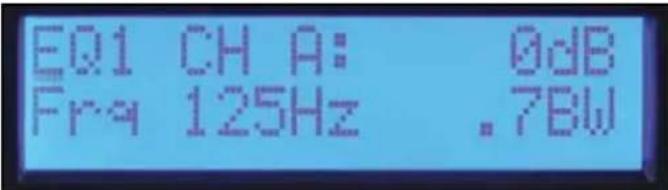

Schermata EQ parametrico
EQ Horn
EQ Horn fornisce 6dB per ottava di aumento di alta frequenza che è a volte necessario per picchi di alta frequenza. IlCONTROLLO della frequenza imposta l'angolo di bassa frequenza del filtrto.
Per ritornare al menu principale, selezionare Discard e Exit o Save e Exit.

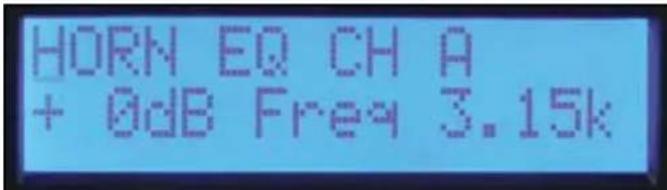

Schermata EQ Horn

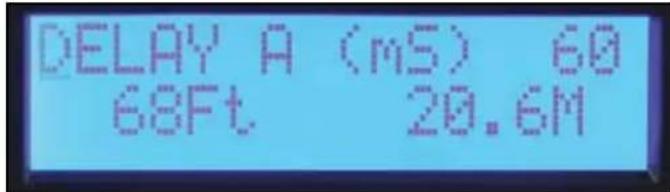

Delay
Delay può essere utilizzato per allineare i driver in un altoparlante o per ritardare gli altoparlanti aesiliari come quelli installati fatto un balcony. Può essereanche usato un ritardo breve per ritardare gli altoparlanti principali per allinearli con la batteria o il basso. Un totale 125 ms di ritardo sono disponibili su ognica canale! 5 ms di ritardo sono disponibili in passi da 41,67 us per l'allineamento della guida. 120 ms sono disponibili in passi da 1 ms per l'allineamento delsystema. Questi ritardi possono essere impostati indipendentemente in modo tale che l'offset di allineamento del driver può essere mantenuto quando il ritardo di allineamento del systema è impostato.
La prima schermata nel ritardo Sub Menu consente all'utente di decidere se i ritardi devono essere impostati indipendente o B = A . Questa selezione si applica solo al ritardo diSYSTEMA con passo da 1 mS, lasciendo impostare in modo indipendente i ritardi di allineamento del driver che deve essere impostato indipendente. Gli amplificatori Pro-LITE DSP visualizzano la distance di ritardo equivalente in metri e piedi nel ritardo delsystema e centimetri o pollici nel ritardo del driver.
Schermata System (mS) Delay
Schermata Driver alignment (uS)
Limitatore
Pro-LITE DSP has limitatori disponibili su ciascun mercato. Questi limitano il livello di segnale all'ingresso dello stage di amplificatore di potenza. La soglia limite inizia da zero ed è regolata in passi da -1 dB, riducendo la l'uscita massima. Si deve essere consapevoli che Pro-LITE DSP funziona allo stesso modo della maggior parte di amplificatori nella loro uscita massima dipende dal voltaggio di linea e dall'impenenza di carico. A seconda del carico, cui è necessario ridurre il limitatore fino a 3 dB, prima che l'uscita è ridotta.
Schermata Limiter
Memoria
Pro-LITE ha quattro location di memoria dove le sue impostazioni possono essere salvate e quindi richiamate. Ogni sede ha un nome di sei caratteri per identificare il file. Il nome della pre-impostazione attiva èanche visualizzato nella schermata del menu principale "Memory".
Salvataggio impostazioni
Nel sottomenu Memory Operation, selezionare "Save Settings."
Selezionare uno dei 4 percorsi disponibili. Modifica il nome ruotando il cursore per selezionare il carattere e premendo l'encoder per passare alla posizione successiva. Continua forn al completamento. Permantere lo stesso nome, premere l'encoder sei volte per passare alla schermata di modifica.
Una volta che la posizione salva è stata selezionata e non si è nominato la pre-impostazione, sare alla offerta l'opzione si/no per completare il sondaggio.
Schemata save settings
Richiamareuna pre-impostazione
Nel sottomenu Memory Operation, selezionare "Recall Settings."
Selezionare il numero di Pre-impostazione per richiamare o selezionare le impostazioni di fabbrica per richiamare uno stato attuale. Proprio come per la funzione salva, l'opzione è data per uscire senza completare l'opzione di richiamo.
Schemata Recall Preset
Blocco
La funzione di blocco di sicurezza di Pro-LITE™ DSP consente ai controlli selezionati di essere Bloccati per prevenire regolazioni non autorizzate. Deve essere impostata una password da quattro cifre quando il blocco è innestato. Questa password deve essere immessa agli volta che si accede a un sottomenu per consentire l'accesso temporaneo per modificare le funzioni. Un blocco riattivato agli volta che si ritorna al menu principale o spegnere l'unità. Tutte le modifiche sono bloccate quando si spegne.
Note: Essere sicuri di annotare la password. Contattare il servizio clienti se la password è persa o smarrita.
Gli amplificatori Pro-LITE™ hanno tre diverse modalità di blocco:
Off Tutte le impostazioni possono essere modificate immettendo una password.
All Except Volume Una password delve essere immessa per tutto, modifica i sottomenu accetto il volume.
All with Volume Una password delve essere immessa per tutto, modifica i sottomenu incluso il volume.
Scheda的技术 Pro-LITE 7.5
Watt nominali 2ch x 2 ohm
4800 watt 20ms getto ripetitivo / 3790 watt 1 % THD per canali che guidano @ IkHz.
Watt nominali 2ch x 4 ohm canali guidati a @ lkHz.
2810 watt 20ms getto ripetitivo / 2450 watt 1 % THD / 2030 watt 0, 15 % THD, entrambe i
Watt nominali 2ch x 8 ohm canali guidata @ lkHz.
1550 watt 20ms getto ripetitivo / 1425 watt 1 % THD / 1200 watt 0, 15 % THD, entrambe i
Impedenza minima 2 ohm
Oscillazione tensione RMS massima 124 volt
Rispostainfrequency 20Hz - 25kHz; + 0dB, - 3dB
20Hz - 20kHz 2ch x 2 ohm
<0.5% @ 3390 watt 20Hz a 4kHz, riducendo a 3100 watt @ 20kHz, entrambi i canali chiusi.
20Hz - 20kHz 2ch x 4 ohm
<0,15% @ 1850 watt 20Hz a 20kHz, entrambi i canali chiusi.
20Hz - 20kHz 2ch x 8 ohm
<0,15% @ 1170 watt 20Hz a 20kHz, entrambi i canali chiusi.
-100dB, "A" pesato con riferimento alla potenza nominale @ 4 ohm.
Velocità di risposta
12V/μs
Fattore di attenuazione (8 ohm)
200:1 @ 20Hz - 1kHz @ 8 ohm
Rispostafase
da +15 a -85 gradi da 20Hz a 20kHz
Sensibilità in ingresso nominale
2,25 volt +/- 3% per 1kHz 4 potenza nominale ohm, 2,2 volt +/- 3% per 1kHz 2 ohm potenza
Impedenza di ingresso
20 kilohm, bilanciati e 10 kilohm squilibrati.
3 temperatura dipendente alla ventola di velocità variabile
Comandi
2 attenuatori pannello frontale, interruptore selezione crossover per HPF, Normal e LPF.
LEDindicator
Cinque indicatori al LED per canale: Active, Signal, ACL, Temperature e DC
Protezione
Termica, CC, subsonica, carichi errati, sovratensione e sottotensione.
Connettori
Ingressi: Combinazione dopbia I/4" XLR, Uscite: I/4" thru doppio, uno a 2 pin e uno a 4 pin
con connettore a blocco intrecciato
Costruzione
0,062" spess. alluminio
Dimensioni
3.5^ × 19^ × 17^ dietro pannello frontale +0,6 per impugnatura
Peso netto
6,61kg (14.6lbs.*)
Peso lordo
8,34kg (18.4lbs.)
Letture potenza nominale fatte con BW: da 20 Hz a 22 kHz. Tutte le misure di alimentazione fatte da @ 120 VCA o 240VCA.
Potenza onda sinusoidale stato fisso 2 ohm è il tempo limitato dall'interruttore di circuito.
Il funzionamento a ponte non è possibile.
*Peso netto non include il cavo elettrico.
Scheda的技术 Pro-LITE 5.0
Watt nominali 2ch x 2 ohm
3300 watt 20ms getto ripetitivo / 2600 watt 1 % THD per canali che guidano @ lkHz.
Watt nominali 2ch x 4 ohm canali guidati a @ 1kHz.
2025 watt 20ms getto ripetitivo / 1725 watt 1 % THD / 1500 watt 0,2 % THD, entrambe i
Watt nominali 2ch x 8 ohm guidati a @ 1kHz.
1175 watt 20ms getto ripetitivo / 1000 watt 1 % THD / 825 watt 0,2 % THD, entrambe i canali
Impedenza minima 2 ohm
Oscillazione tensione RMS massima 105 volt
Risposta in frequenza 20Hz - 22kHz; + / - 0.5dB @ Iwatt.
20Hz - 20kHz 2ch x 2 ohm
<0.5% @ 2250 watt 20Hz a 4kHz, riducendo a 1650 watt @ 20kHz, entrambi i canali chiusi.
20Hz - 20kHz 2ch x 4 ohm chiusi.
<0,15% @ 1400 watt 20Hz a 10kHz, riducendo a 1350 watt @ 20kHz, entrambi i canali
20Hz - 20kHz 2ch x 8 ohm chiusi.
<0,15% @ 860 watt 20Hz a 4kHz, augmentando a 1000 watt @ 20kHz, entrambi i canali
-105dB, "A" pesato con riferimento alla potenza nominale @ 4 ohm.
Velocità di risposta > 12V/μs
Fattore di attenuazione (8 ohm)
210:1 @ 20Hz - 1kHz @ 8 ohms
Rispostafase
Sensibilità in ingresso nominale
1.95 volt +/- 3% per 1kHz 4 potenza nominale ohm, 1.83 volt +/- 3% per 1kHz 2 ohm potenza
Impedenza di ingresso
20 kilohm, bilanciati e 10 kilohm squilibrati.
3 temperatura dipendente dalla ventola di velocità variabile
Comandi
2 attenuatori pannello frontale, interruptore selezione crossover per HPF, Normal e LPF.
LEDindicator
Cinque indicatorai LED per canale: Active, Signal, ACL, Temperature e DC
Protezione
Termica, CC, subsonica, carichi errati, sovratensione e sottotensione.
Connettori con connettore a blocco intrecciato
Ingressi: Combinazione dopbia 1/4" XLR, Uscite: 1/4" thru doppio, uno a 2 pin e uno a 4 pin
Costruzione
0,062" spess. alluminio
Dimensioni
3.5^ × 19^ × 17^ dietro pannello frontale +0,6" per impugnatura
Peso netto
6,2kg (13.6lbs.*)
Peso Iordo 7,9kg (17.4lbs.)
LeTTure potenza nominale fatte con BW: da 20 Hz a 22 kHz. Tutte le misure di alimentazione fate da @ 120 VCA o 240VCA.
Potenza onda sinusoidale stato fisso 2 ohm è il tempo limitato dall'interruttore di circuito.
Il funzionamento a ponte non è possibile.
*Peso netto non include il cavo elettrico.
Scheda的技术Pro-LITE 7.5 DSP
Watt nominali 2ch x 2 ohm
4780 watt 20ms getto ripetitivo / 3740 watt 1 % THD per canali che guidano @ lkHz.
Watt nominali 2ch x 4 ohm guidatia @ 1kHz.
2810 watt 20ms getto ripetitivo / 2475 watt 1 % THD / 2160 watt 0,2% THD, entrambe i canali
Watt nominali 2ch x 8 ohm guidatia @ 1kHz.
1550 watt 20ms getto ripetitivo / 1475 watt 1 % THD / 1270 watt 0,2% THD, entrambe i canali
Impedenza minima 2 ohm
Oscillazione tensione RMS massima 124 volt
Risposta in frequenza 20Hz - 25kHz; + 0dB, - 3dB
20Hz - 20kHz 2ch x 2 ohm
<0.5% @ 3390 watt 20Hz a 4kHz, riducendo a 2000 watt @ 20kHz, entrambi i canali chiusi.
20Hz - 20kHz 2ch x 4 ohm
<0,15% @ 2000 watt 20Hz a 20kHz, entrambi canali chiusi.
20Hz - 20kHz 2ch x 8 ohm
<0,15% @ 1150 watt 20Hz a 20kHz, entrambi canali chiusi.
Crossover Filtrto High Pass and Low Pass regolabile per colore.
-96dB, "A" pesato con riferimento alla potenza nominale @ 4 ohm.
Velocità di risposta > 12V/μs
Fattore di attenuazione (8 ohm) > 200:1 @ 20Hz - 1kHz @ 8 ohm
Sensibilità in ingresso nominale
1,340 volt +/- 3% per 1kHz 4 potenza nominale ohm, 1,250 volt +/- 3% per 1kHz 2 ohm potenza
Impedenza di ingresso
12 kilohm, bilanciati e 10 kilohm squilibrati.
3 temperatura dipendente alla ventola di velocità variabile
Comandi
2 attenuatori detenuti sul pannello frontale, pulsante navigazione encoder per navigareattraverso i menu sullo schermo LCD per modalità immissione, EQ parametrico, interruptore selezione
Cinque indicatori al LED per canale: Active, Signal, ACL, Temperature e DC
Protezione
Termica, CC, subsonica, carichi errati, sovatensione e sottotensione.
Connettori
Ingressi: Combinazione doppiia 1/4" XLR, Uscite: Ingresso thru XLR intelligente maschio, retro a 4 pin.
Costruzione
0,062" spess. alluminio
Dimensioni
3.5^ × 19^ × 17,25^ dietro pannello frontale +0,75^ per impugnatura
Peso netto
6,9kg (15.2lbs.*)
Peso lordo
8,6kg (19.0lbs.)
Leetture potenza nominale fatte con BW: da 20 Hz a 22 kHz. Tutte le misure di alimentazione fatte da @ 120 VCA o 240VCA.
Potenza onda sinusoidale stato fisso 0,2 ohm è il tempo limitato dall'interruttore di circuito.
Il funzionamento a ponte non è possible.
*Peso netto non include il cavo elettrico.
Scheda的技术Pro-LITE 5.0 DSP
Watt nominali 2ch x 2 ohm
3300 watt 20ms getto ripetitivo / 2600 watt 1 % THD per canali che guidano @ lkHz.
Watt nominali 2ch x 4 ohm canali guidatia @ IkHz.
2000 watt 20ms getto ripetitivo / 1700 watt 1 % THD / 1500 watt 0,2 % THD, entrambe i
Watt nominali 2ch x 8 ohm guidatia @ IkHz.
1175 watt 20ms getters ripetitivo / 1000 watt 1% THD / 825 watt 0,2% THD, entrambe i canali
Impedenza minima 2 ohm
Oscillazione tensione RMS massima 100 volt
Risposta in frequenza 20Hz - 22kHz; + / - 0.5dB @ Iwatt.
20Hz - 20kHz 2ch x 2 ohm
<0.5% @ 2250 watt 20Hz a 4kHz, riducendo a 1650 watt @ 20kHz, entrambi i canali chiusi.
20Hz - 20kHz 2ch x 4 ohm chiusi.
<0,15% @ 1400 watt 20Hz a 10kHz, riducendo a 1350 watt @ 20kHz, entrambi i canali
20Hz - 20kHz 2ch x 8 ohm chiusi.
<0,15% @ 830 watt 20Hz a 4kHz, augmentando a 1000 watt @ 20kHz, entrambi i canali
-96dB, "A" pesato con riferimento alla potenza nominale @ 4 ohm.
Velocità di risposta
12V/μs
Fattore di attenuazione (8 ohm)
210:1 @ 20Hz - 1kHz @ 8 ohm
Sensibilità in ingresso nominale
I, I1 volt +/- 3% per 1kHz 4 potenza nominale ohm, I,04 volt +/- 3% per 1kHz 2 ohm potenza
Impedenza di ingresso
12 kilohm, bilanziati e 6 kilohm squilibrati.
Assorbimento @ 1/20,32 cm VA (watt)
3 temperatura dipendente dalla ventola di velocità variabile
Comandi
2 attenuatori detenuiti sul pannello frontale, pulsante navigazione encoder per navigare atraverso i menu sullo schermo LCD per modalità immissione, EQ parametrico, interruptore
selezionecrossoverHPF,NormaleLPF.
LEDindicator
Cinque indicatori al LED per canale: Active, Signal, ACL, Temperature e DC
Protezione
Termica, CC, subsonica, carichi errati, sovatensione e sottotensione.
Connettori
Ingressi: Combinazione dopbia 1/4" XLR, Uscite: 1/4" thru doppio, uno a 2 pin e uno a 4 pin
Costruzione
0,062" spess. alluminio
Dimensioni
3.5^ 19^ 17,25^ dietro pannello frontale +0,75 per impugnatura
Peso netto
6,4kg (14.2lbs.*)
Peso lordo
8,2kg (18.0lbs.)
Leetture potenza nominale fatte con BW: da 20 Hz a 22 kHz. Tutte le misure di alimentazione fatte da @ 120 VCA o 240VCA.
Potenza onda sinusoidale stato fisso 2 ohm è il tempo limitato dall'interruttore di circuito.
Il funzionamento a ponte non è possibile.
*Peso netto non include il cavo elettrico.
PORTUGUES
210:la 20 Hz-1 kHz a8 ohms
Sensibilitadede entrada potencia nominal
