MANUALE UTENTE MAX 100 PEAVEY

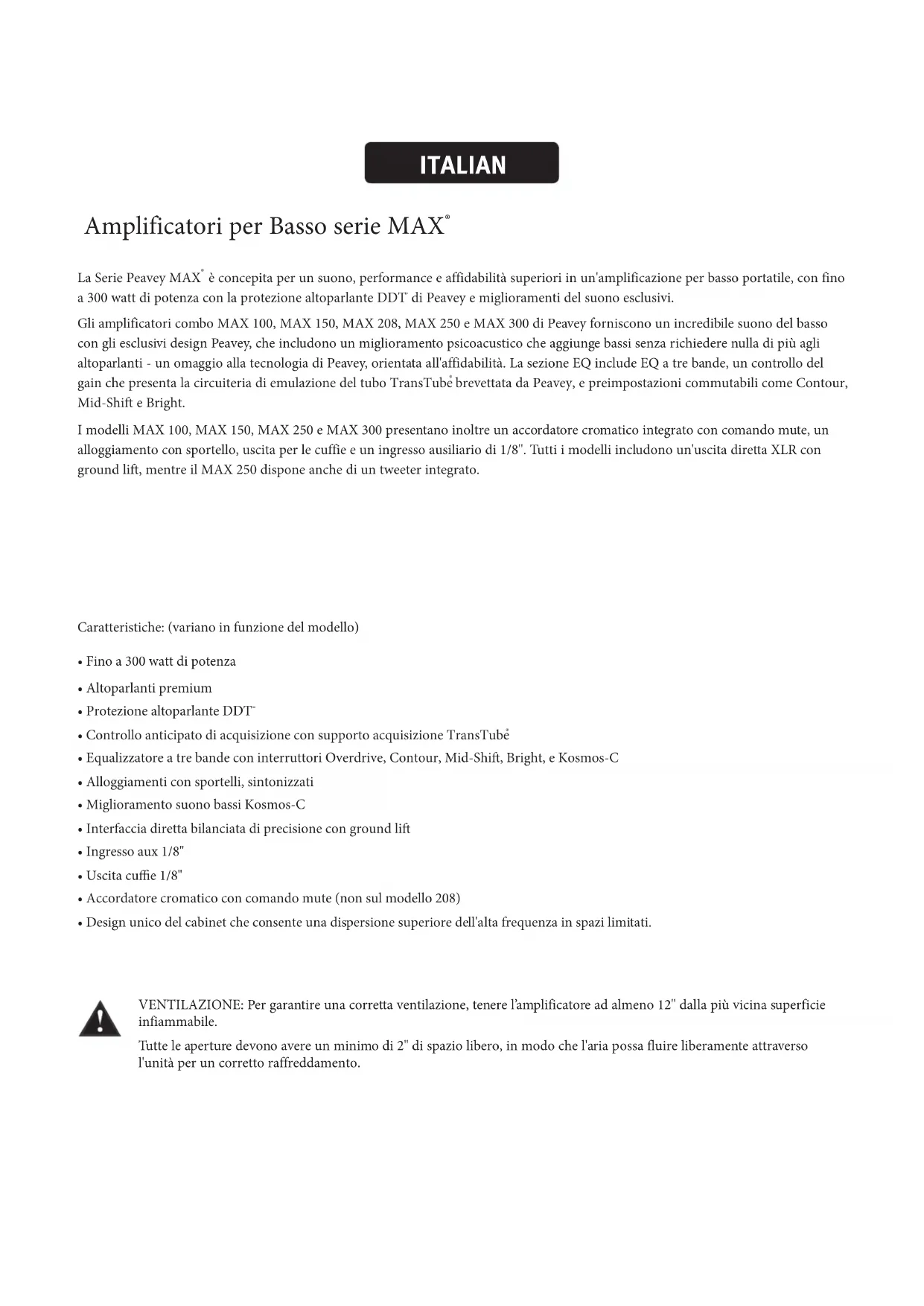

Manuale d'uso www.peavey.comITALIAN VENTILAZIONE: Per garantire una corretta ventilazione, tenere l’amplificatore ad almeno 12'' dalla più vicina superficie infiammabile. Tutte le aperture devono avere un minimo di 2" di spazio libero, in modo che l'aria possa fluire liberamente attraverso l'unità per un corretto raffreddamento. Amplificatori per Basso serie MAX

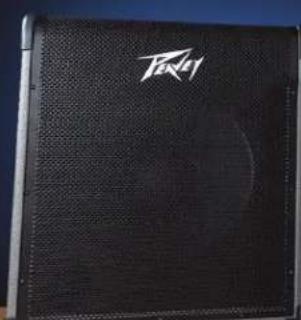

è concepita per un suono, performance e affidabilità superiori in un'amplificazione per basso portatile, con fino a 300 watt di potenza con la protezione altoparlante DDT

di Peavey e miglioramenti del suono esclusivi. Gli amplificatori combo MAX 100, MAX 150, MAX 208, MAX 250 e MAX 300 di Peavey forniscono un incredibile suono del basso con gli esclusivi design Peavey, che includono un miglioramento psicoacustico che aggiunge bassi senza richiedere nulla di più agli altoparlanti - un omaggio alla tecnologia di Peavey, orientata all'affidabilità. La sezione EQ include EQ a tre bande, un controllo del gain che presenta la circuiteria di emulazione del tubo TransTube

brevettata da Peavey, e preimpostazioni commutabili come Contour, Mid-Shift e Bright. I modelli MAX 100, MAX 150, MAX 250 e MAX 300 presentano inoltre un accordatore cromatico integrato con comando mute, un alloggiamento con sportello, uscita per le cuffie e un ingresso ausiliario di 1/8''. Tutti i modelli includono un'uscita diretta XLR con ground lift, mentre il MAX 250 dispone anche di un tweeter integrato. Caratteristiche: (variano in funzione del modello)

• Fino a 300 watt di potenza

• Altoparlanti premium

• Protezione altoparlante DDT

• Controllo anticipato di acquisizione con supporto acquisizione TransTube

• Equalizzatore a tre bande con interruttori Overdrive, Contour, Mid-Shi, Bright, e Kosmos-C

• Alloggiamenti con sportelli, sintonizzati

• Miglioramento suono bassi Kosmos-C

• Interfaccia diretta bilanciata di precisione con ground li

• Accordatore cromatico con comando mute (non sul modello 208)

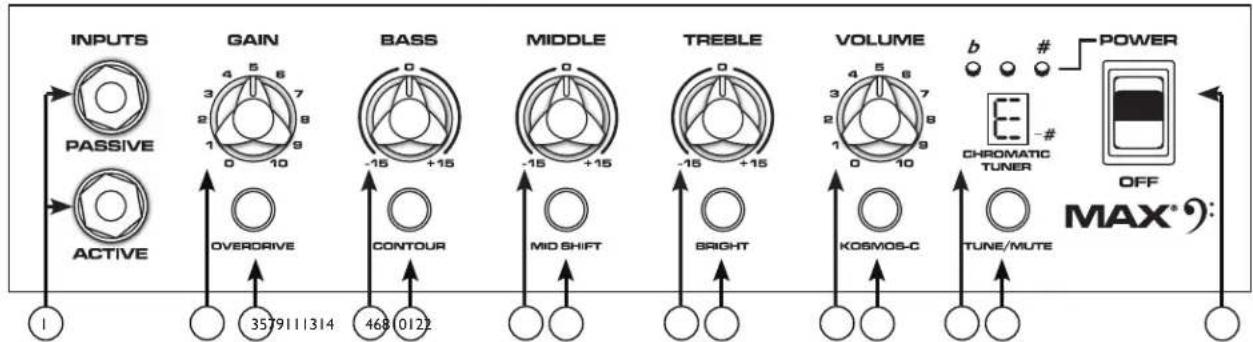

• Design unico del cabinet che consente una dispersione superiore dell'alta frequenza in spazi limitati.3 5 7 9 11 13 14 (1) Ingressi PICKUP ATTIVI/PASSIVI Questi ingressi di 1/4'' sono inclusi così da scegliere la regolazione adatta per il vostro strumento. La struttura di gain dell'amplicatore è modicata per accomodare le uscite delle diverse congurazioni di pickup. L'ingresso PASSIVO è di 10dB superiore rispetto all'in- gresso ATTIVO. (2) GAIN Questa manopola controlla il livello di ingresso del preamp. (3) OVERDRIVE Questo circuito è progettato in modo che il volume dell'ampere non cambi quando il boost è inserito, ma il livello di distorsione au- menterà secondo il livello della manopola di GAIN. Per risultati migliori, regolare l'importo di distorsione registrando il GAIN. Dopo, regolare il volume voluto usando la manopola del VOLUME. A questo punto, il volume pulito combacerà se L'Overdrive è spento. (4) BASS Questa manopola fornisce un controllo di tono per le frequenze basse e fornisce il cut/boost di +-15 dB. Il punto centrale è piatto. La frequenza centrale è 50 Hz. La frequenza angolare -3 dB è 100Hz. (5) CONTOUR Questa manopola consente di aumentare alti e bassi, riducendo al contempo i medi, il che consente di produrre un suono "scooped". (6) MIDDLE Questa manopola fornisce un picco di tono per le frequenze medie e fornisce il cut/boost di +-15 dB. Il punto centrale è piatto. (7) MID SHIFT Questo interruttore controlla la frequenza centrale della manopola CENTRALE. Quando l'interruttore è OUT, la frequenza media è 600 Hz. La frequenza media è 250 Hz quando l'interruttore è spinto all'INTERNO. (8) TREBLE Questa manopola fornisce un controllo di tono per le frequenze alte e fornisce il cut/boost di +-15 dB. Il punto centrale è piatto e la frequenza è 6 KHz. -3 dB; la frequenza angolare è 4 KHz. (9) INTERRUTTORE LUMINOSO Questo tasto fornisce una spinta di 10 dB alle frequenze sopra 1 KHz. Per attivare, premere l'interruttore nella sua posizione "IN". (10) VOLUME Questa manopola controlla il livello di volume generale dell'amplicatore. (11) Generatore di Subarmoniche KOSMOS-C L'esaltatore di bassi Kosmos-C funziona creando armonie di segnali nell'ottava bassa, dove gli altoparlanti di solito non sono ecaci. Le armonie sono riprodotte più facilmente, e risultano nella percezione di bassi più forti. L'eetto dipende dalla sorgente; ovviamente una sorgente con poca energia nell'ottava bassa non creerà un basso roboante. (12) SINTONIZZATORE CROMATICO (Non sul Max 208) Premendo il tasto TUNE/MUTE (13) si attiverà il sintonizzatore cromatico, mettendo al contempo in modalità muta l'uscita all'al- toparlante. Lo schermo LED indicherà quale nota si sta suonando mentre i LED rossi e verdi sopra lo schermo indicano se la nota è piana (rosso), dura (rosso) o intonata (verde). Serie Control Panel MAX

4 6 8 10 122Pannello posteriore (13) TUNE/MUTE (non disponibile su Max 208) Premendo questo tasto si attiverà il sintonizzatore cromatico mentre in muto, l'uscita all'altoparlante. Lo schermo LED indicherà quale nota si sta suonando mentre i LED rossi e verdi sopra lo schermo indicano se la nota è piana (rosso), dura (rosso) o intonata (verde). Questo interruttore inoltre muta il DI.

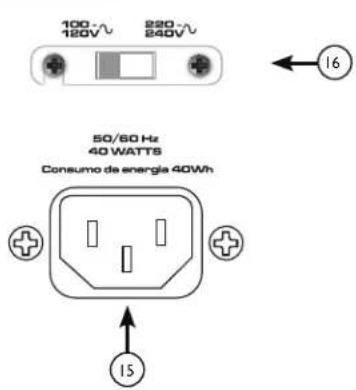

(15) INGRESSO ALIMENTAZIONE CA: Questa è la presa per un cavo di linea IEC, che fornisce l'alimentazione CA all'unità. Collegare il cavo di linea a questo connettore per fornire energia all'unità. In caso di utilizzo della tensione di linea errata potrebbero vericarsi dei danni all'apparecchiatura. (Vedere il simbolo della tensione della linea sull'unità). Non rimuovere mai la messa a terra su nessuna apparecchiatura. Essa, infatti, è stata fornita per la sicurezza dell'utente. Se la presa non è dotata di una spina di messa a terra, deve essere utilizzato un adattatore di messa a terra e il terzo cavo deve essere messo a terra ade- guatamente. Per prevenire il rischio di elettrocuzioni o incendi, accertare sempre che l'amplicatore e tutta l'apparecchiatura associata sia messa a terra in maniera adeguata.

(16) INTERRUTTORE SELETTORE LINEA DI VOLTAGGIO

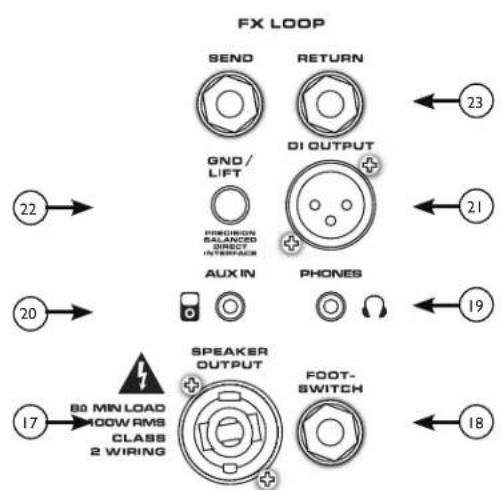

Questo interruttore del selettore permette che l'amplicatore funzioni a diverse linee di voltaggio. Accertarsi che l'interruttore sia impo- stato al adeguato per la vostra area prima di collegare l'amplicatore a una fonte di energia o di accendere l'amplicatore per la prima volta. NON CAMBIARE MAI LA POSIZIONE DI QUESTO INTERRUTTORE MENTRE L'AMPLIFICATORE È ACCESO. CAUTELA! (17) JACK USCITA ALTOPARLANTE (Solo per Max 150, 250 e 300) Questo connettore di combinazione 1/4'' / twist-lock viene usato per collegare i cavi dell'altoparlante all'amplicatore. L'impedenza minima di carico sull'amplicatore è 8Ω.

(18) JACK INTERRUTTORE A PEDALE

L'interruttore a pedale opzionale (codice articolo 03022910) si collega a questo jack. L'interruttore a pedale controlla OVERDRIVE e MUTE. (19) USCITA CUFFIE Uscita cue da 1/8'' per il monitoraggio personale.(20) INGRESSO AUX Questo ingresso jack da 1/8'' permette di collegare un CD o un MP3 al vostro MAX® Series basso ampere e suonare.

(21) INTERFACCIA DIRETTA BILANCIATA DI PRECISIONE

Questa uscita XLR è usata per collegare la sezione pre ampère Max ad attrezzature esterne, come i comandi di miscelazione, gli ampli- catori di alimentazione esterna, o le attrezzature di registrazione. Questo innovativo circuito fornisce un segnale privo di interferenze e perfettamente bilanciato senza nessuno dei problemi associati a piccoli trasformatori. (22) Interruttore GND LIFT DI Questo interruttore può essere utilizzato per eliminare il ronzio causato dai loop al suolo fra l'amplicatore e altre apparecchiature, come i comandi di miscelazione. (23) LOOP FX Gli eetti loop consistono nei jack di RITORNOe di TRASMISSIONE, che sono usati per unire gli eetti esterni dei processori post EQ nella catena del segnale. Collegare il jack di TRASMISSIONE all'ingresso dei processori di eetti. Collegare il jack DI RITORNO all'u- scita dei processori di eetti. I jack di TRASMISIONE E RIRORNO EFFETTI possono anche essere usati come jack di uscita pre amp e jack di ingresso amp alimentazione non bilanciati, rispettivamente.CONSUMO DI ENERGIA: (1/8 alimentazione, 1KHz onda sinusoidale) 120 vac/60 Hz, 230 vac/50 Hz MAX 208 = 33W MAX 100 = 50W MAX 150 = 33W MAX 250 = 63W MAX 300 = 78W AMPLIFICATORE DI POTENZA: (Potenza Nominale)-- RMS in Continuo (1% THD, 1KHz onda sinusoidale, linea nominale) MAX 100 = 60 W (rms) in 8 ohm MAX 150 = 120 W (rms) in 4 ohm MAX 250 = 150 W (rms) in 4 ohm MAX 300 = 200 W (rms) in 3 ohm MAX 208 = 120 W (rms) in 4 ohm PRE-AMPLIFICATORE: Sensibilità massima dell'ingresso: (PRE GAIN= 10, BASSO/MEDIO/ALTO = 5, VOLUME = 10, tutti gli interruttori di voce abbassati) Ingresso Passivo 11mV / -36.95dBu 30mV / -28.24dBu 40mV / -25.74dBu Ingresso Attivo stesso del passivo 90mV / -18.70dBu 110mV / -16.95dBu Ingresso Ausiliario 420mV / -5.32dBu 900mV / 1.3dBu 1.0V / 2.22dBu Sensibilità nominale dell'ingresso: (PRE GAIN= 5, BASSO/MEDIO/ALTO = 5, VOLUME = 5, tutti gli interruttori di voce abbassati) Ingresso Passivo 290mV / -8.53dBu 400mV / -5.74dBu 500mV / -3.8dBu Ingresso Attivo stesso del passivo 1.10V / 3.05dBu 1.40V / 5.14dBu Ingresso Ausiliario stesso del massimo 1.80V / 7.32dBu 2.10V / 8.66dBu Uscita cue: (Mono) 50 mW x 2 nel carico di minimo di 8 Ohm Interfaccia diretta (DI): Pre-EQ, unità buer Livello Segnale Uscita = Livello Ingresso – 10dB Rumore di fondo = 0.95mV(rms) = -78dBu Misure: (HxLxP): Max 100 – 18.0”x15.7”x13.2” – 23.8lb Max 150 – 19.0”x16.5”x14.2” – 29.2lb Max 208 – 23.2”x12.3”x13.2” – 32.2lb Max 250 – 22.8”x19.4”x16.2” – 44.4lb Max 300 – 22.8”x19.4”x16.2” – 46.4lb Pannello posterioreLogo referenced in Directive 2002/96/EC Annex IV (OJ(L)37/38,13.02.03 and defined in EN 50419: 2005 The bar is the symbol for marking of new waste and is applied only to equipment manufactured after 13 August 2005 www.peavey.com Warranty registration and information for U.S. customers available online at www.peavey.com/warranty or use the QR tag below Peavey Electronics Corporation 5022 Hartley Peavey Drive Meridian, MS 39305 (601) 483-5365 FAX (601) 486-1278MAX
