MANUAL DE UTILIZADOR MAX 100 PEAVEY

Manual de Operação www.peavey.comPORTUGUÊS VENTILAÇÃO: Para ventilação adequada, deixe um espaço de 30 cm da superfície combustível mais próxima. Todas as ventilações devem ter um mínimo de 5 cm de espaço de ar livre para que o ar possa fluir através da unidade livremente para resfriamento adequado. Amplificadores para Contrabaixo Série MAX

é projetada para tom superior, desempenho e confiabilidade em amplificação portátil de contrabaixo, com faixas de potência até 300 W com a proteção de alto-falante DDT

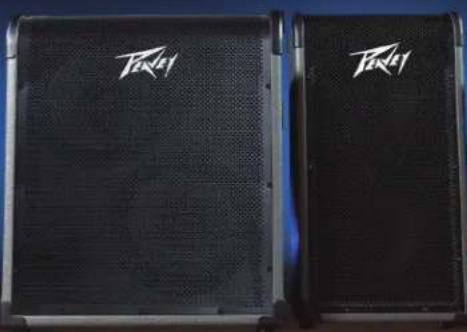

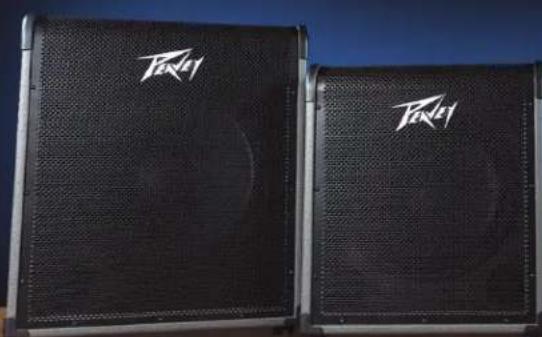

da Peavey e melhorias de tom exclusivas. Os amplificadores combo de contrabaixo Peavey MAX 100, MAX 150, MAX 208, MAX 250 e MAX 300 apresentam um tom de graves robusto com designs exclusivos da Peavey, incluindo melhoria única psicoacústica de graves que adiciona graves sem exigir nada extra do alto-falante—um testemunho à confiabilidade orientada à tecnologia da Peavey. A seção de equalização inclui equalizador de três faixas, um recurso de amplificação de ganho de circuito de emulação de tubo TransTube

patenteado da Peavey e pré-ajustes comutáveis como Contour, Mid-Shift e Bright (Potência, Deslocamento de médios e Brilho). O MAX 100, MAX 150, MAX 250 e MAX 300 também apresentam afinador cromático integrado com mudo, uma caixa afinada e portátil, saída de fone de ouvido de 1/8" e entrada auxiliar de 1/8". Todos os modelos incluem uma saída direta XLR com elevação de terra, enquanto o MAX 250 também possui um tweeter integrado. Recursos: (varia conforme o modelo)

• Até 300 W de potência

• Alto-falantes premium

• Proteção de alto-falante DDT

• Controle de pré-ganho com melhoria de ganho TransTube

• Equalizador de três faixas com chaves Overdrive, Contour, Mid-Shi, Bright e Kosmos-C

• Caixas anadas, portáteis

• Melhoria de graves Kosmos-C

• Interface direta balanceada de precisão com elevação de terra

• Anador cromático com mudo (não no 208)

• Design de gabinete exclusivo para dispersão superior de alta frequência em espaços apertados.3 5 7 9 11 13 14 (1) Entradas ATIVAS/PASSIVAS para equipamentos de som Essas entradas de 1/4" são incluídas para que você possa escolher a conguração adequada para seu instrumento. A estrutura de ganho do amplicador é modicada para acomodar as saídas de congurações de equipamentos de som diferentes. A entrada passiva de 10 dB é mais quente do que a entrada ativa. (2) GANHO Este botão controla o nível de entrada ao pré-amplicador. (3) OVERDRIVE Este circuito moderno é projetado para que o volume do amplicador não se altere quando o ganho for ativado, mas o nível de distor- ção aumentará dependendo do nível do botão GAIN (ganho). Para melhores resultados, congure primeiro a quantidade de distorção ajustando o GAIN (ganho). Em seguida, congure o volume desejado usando o botão VOLUME. Neste ponto, o volume limpo combi- nará se o Overdrive estiver desligado. (4) GRAVES Este botão fornece um controle de tom tipo shelving para baixas frequências e fornece corte/ganho de +/-15 dB. O ponto central é plano. A frequência central é de 50 Hz. A frequência de corte de -3 dB é de 100Hz. (5) CONTOUR Este botão amplica os agudos e graves enquanto corta simultaneamente os tons médios produzindo um som de "concha". (6) MÉDIOS Este botão fornece um controle de tom de pico para frequências médias e corte/ganho de +/-15 dB. O ponto central é plano.

(7) DESLOCAMENTO MÉDIO

Essa chave controla a frequência central do botão MIDDLE (Médios). Quando a chave está OUT (para fora), a frequência média é de 600 Hz. A frequência média é de 250Hz quando a chave está IN (para dentro). (8) AGUDOS Este botão fornece um controle de tom de shelving para frequências altas e corte/ganho de +/-15 dB. O ponto central é plano e a frequ- ência é de 6 KHz. -3dB; a frequência de corte é de 4 KHz. (9) CHAVE BRIGHT (brilho) Este botão fornece um ganho de 10 dB para frequências acima de 1KHz. Para ativar, pressione a chave para a posição "IN" (para den- tro). (10) VOLUME Este botão controla o volume geral do amplicador. (11) Gerador de sub-harmônicas KOSMOS-C Essa melhoria de controle de graves Kosmos-C funciona criando harmônicas de sinais na oitava inferior, onde os alto-falantes são geralmente inecientes. As harmônicas são mais facilmente reproduzidas, resultando em uma percepção de graves mais forte. O efeito é dependente da fonte; obviamente uma fonte com pouca energia na oitava inferior não criará um grave estrondoso. (12) AFINADOR CROMÁTICO (não no MAX 208) Pressionar o botão TUNE/MUTE (Anação/mudo) (13) acionará o anador cromático enquanto deixará em mudo a saída do alto-fa- lante. A tela de LED indicará qual nota está sendo tocada enquanto os LEDs vermelho e verde acima da tela indicam se a nota é plana (vermelho), contornada (vermelho) ou em sintonia (verde). Painel de Controle da Série MAX

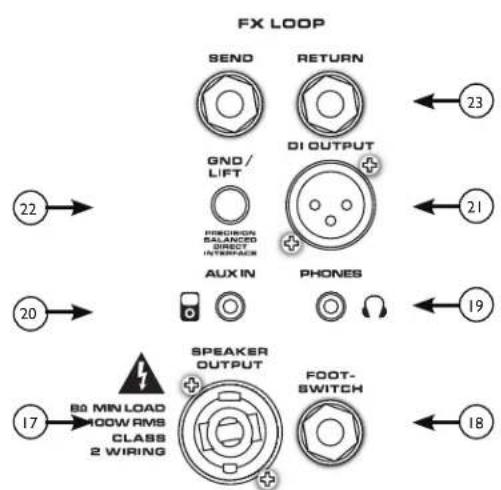

4 6 8 10 122Painel Traseiro (13) TUNE/MUTE (Anação/mudo - não disponível no MAX 208) Pressionar esse botão acionará o anador cromático enquanto deixará em mudo a saída do alto-falante. A tela de LED indicará qual nota está sendo tocada enquanto os LEDs vermelho e verde acima da tela indicam se a nota é plana (vermelho), contornada (vermelho) ou em sintonia (verde). Essa chave também coloca em mudo o DI.

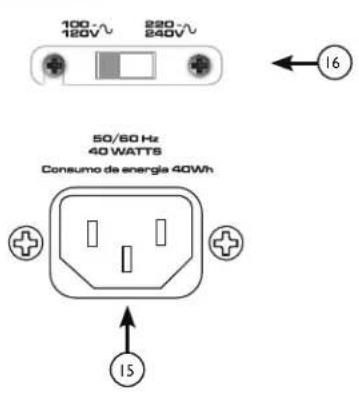

(15) ENTRADA DE ENERGIA CA: Este é o terminal para um cabo de energia IEC que fornece energia AC à unidade. Conecte o cabo de energia a esse conector para for- necer energia à unidade. O equipamento pode ser danicado se for usada uma tensão de alimentação imprópria. (Consulte o valor de tensão marcado na unidade). Nunca quebre o pino de aterramento de nenhum equipamento. Ele é fornecido para sua segurança. Se a tomada utilizada não tiver um pino de aterramento, um adaptador de aterramento adequado deve ser utilizado e o terceiro pino deve ser aterrado adequadamente. Para prevenir o risco de choque ou incêndio, sempre certique-se de que o amplicador e todos os equipamentos associados estejam corretamente aterrados.

Essa chave seletora permite que o amplicador seja operado em diferentes tensões. Certique-se de que essa chave seja colocada para a tensão adequada para sua área antes de conectar o amplicador a uma fonte de energia ou ligá-lo pela primeira vez. NUNCA MUDE A POSIÇÃO DESTA CHAVE ENQUANTO O AMPLIFICADOR ESTIVER LIGADO. CUIDADO! (17) CONECTOR DE SAÍDA DE ALTO-FALANTE (somente MAX 150, 250 e 300) Esta combinação de conectores gira/trava de 1/4” é usada para se conectarem cabos do alto-falante ao amplicador. A impedância de carga mínima no amplicador é de 8 Ω. (18) CONECTOR FOOTSWITCH (pedal) O pedal opcional (número de peça 03022910) é plugado a este conector. O pedal controla o OVERDRIVE e MUTE (mudo)

(19) SAÍDA PARA FONES DE OUVIDO

Saída de fone de ouvido de 1/8" para monitoramento pessoal.(20) AUX INPUT (Entrada auxiliar) Esse conector de entrada de 1/8" permite que você conecte um tocador de CD ou de MP3 à sua série MAX® de amplicador para con- trabaixo.

(21) INTERFACE DIRETA BALANCEADA DE PRECISÃO

Esta saída XLR é usada para conectar a seção pré-amplicador Max a equipamentos externos, como consoles de mixagem, amplica- dores de energia externos, ou equipamento de gravação. Esse novo circuito fornece um sinal perfeitamente balanceado e livre de ruído com nenhum dos problemas associados a pequenos transformadores. (22) Chave ELEVAÇÃO DE TERRA Esta chave pode ser usada para se eliminarem zumbidos causados por laços de terra entre o amplicador e outro equipamento como um console de mixagem.

O laço de efeitos consiste das tomadas SEND (enviar) RETURN (retornar), que são usadas para embutir processadores de efeitos exter- nos pós EQ na cadeia de sinais. Conecte a tomada SEND à entrada dos processadores de efeitos. Conecte a tomada RETURN à saída dos processadores de efeitos. Os conectores ENVIO DE EFEITOS e RETORNO também são usados como saída de pré-amplicação desbalanceada de nível de linha e conectores de entrada de amplicação de potência, respectivamente.CONSUMO DE ENERGIA: (potência nominal de 1/8, 1KHz de onda senoidal) 120vca/60Hz, 230vca/50Hz MAX 208 = 33 W MAX 100 = 50 W MAX 150 = 33 W MAX 250 = 63 W MAX 300 = 78 W AMPLIFICADOR DE POTÊNCIA: (Potência nominal)--RMS contínuo (1% THD, 1KHz de onda senoidal, linha nominal) MAX 100 = 60 W (rms) em 8 ohms MAX 150 = 120 W (rms) em 4 ohms MAX 250 = 150 W (rms) em 4 ohms MAX 300 = 200 W (rms) em 3 ohms MAX 208 = 120 W (rms) em 4 ohms PRÉ-AMPLIFICADOR: Sensibilidade de entrada máxima: (PRÉ-GANHO = 10, GRAVES/MÉDIOS/AGUDOS = 5, VOLUME = 10, todas as chaves de voz interrompidas) Entrada passiva 11 mV / -36,95 dBu 30 mV / -28,24 dBu 40 mV / -25,74 dBu Entrada ativa mesmo que a passiva 90mV / -18,70 dBu 110 mV / -16,95 dBu Entrada auxiliar 420 mV / -5,32 dBu 900 mV / 1,3 dBu 1,0 V / 2,22 dBu Sensibilidade de entrada nominal: (PRÉ-GANHO = 5, GRAVES/MÉDIOS/AGUDOS = 5, VOLUME = 5, todas as chaves de voz interrompidas) Entrada passiva 290 mV / -8,53 dBu 400 mV / -5,74 dBu 500 mV / -3,8 dBu Entrada ativa mesmo que a passiva 1,10 V / 3,05 dBu 1,40 V / 5,14 dBu Entrada auxiliar mesmo que a máxima 1,80 V / 7,32 dBu 2,10 V / 8,66 dBu Saída de fone de ouvido: (Mono) 50mW x 2 em carga mínima de 8 ohms Direct Interface (interface direta) (DI): Pré-equalizador, armazenamento unitário Nível de sinal de saída = nível de entrada - 10dB Ruído de fundo = 0,95 mV (rms) = -78 dBu Dimensões: (AxLxP) Max 100 – 45,7 x 40 x 33,5 cm – 10,8 kg Max 150 – 48 x 41,9 x 36 cm – 13,2 kg Max 208 – 59 x 31,2 x 33,5 cm – 14,6 kg Max 250 – 57,9 x 49,3 x 41,6 cm – 20,1 kg Max 300 – 57,9 x 49,3 x 41,6 cm – 21 kg Painel TraseiroLogo referenced in Directive 2002/96/EC Annex IV (OJ(L)37/38,13.02.03 and defined in EN 50419: 2005 The bar is the symbol for marking of new waste and is applied only to equipment manufactured after 13 August 2005 www.peavey.com Warranty registration and information for U.S. customers available online at www.peavey.com/warranty or use the QR tag below Peavey Electronics Corporation 5022 Hartley Peavey Drive Meridian, MS 39305 (601) 483-5365 FAX (601) 486-1278Amplificadores de bajos serie MAX
