MAX 300 - Receptor PEAVEY - Manual de utilização gratuito

Tipo de produto	Amplificador combo baixo
Marca	Peavey
Modelo	MAX 300
Dimensões (A x L x P)	22,8 x 19,4 x 16,2 polegadas (57,9 x 49,3 x 41,1 cm)
Peso	46,4 lb (21,0 kg)
Potência de saída	200 W RMS sob 3 ohms
Proteção dos alto-falantes	DDT™
Melhoria dos graves	Kosmos-C
Emulação de válvula	TransTube com controle de ganho
Equalizador	3 bandas (Graves, Médios, Agudos) com Contour, Mid-Shift, Bright
Afinador cromático	Integrado com função mute
Saída direta XLR	Balanceada com ground lift
Entrada auxiliar	Jack 3,5 mm estéreo
Saída para fones de ouvido	Jack 3,5 mm
Loop de efeitos	Send/Return
Entrada para pedal	Sim (controle Overdrive e Mute)
Alimentação	120 V~ ou 230 V~ (comutável), 50/60 Hz
Consumo elétrico	78 W (1/8 da potência nominal)
Impedância mínima de carga	8 ohms (saída alto-falante)
Entradas de instrumento	2 x jack 6,35 mm (Active/Passive)
Ventilação	Manter pelo menos 12 polegadas de distância de superfícies combustíveis
Manutenção e limpeza	Desconectar antes da limpeza; usar um pano seco; não usar solventes.
Segurança	Não expor à umidade; não abrir; respeitar as tensões indicadas.
Reparabilidade	Peças de reposição disponíveis na Peavey; confiar qualquer reparo a um técnico qualificado.

Perguntas frequentes - MAX 300 PEAVEY

Como conectar um instrumento passivo ou ativo?

Use a entrada PASSIVE para instrumentos passivos (10 dB mais sensível) e a entrada ACTIVE para instrumentos ativos ou baixos equipados com pré-amplificador.

Como usar o afinador cromático integrado?

Pressione o botão AFINADOR/MUDO para ativar o afinador e cortar o som. Toque uma nota: a tela LED mostra a nota, os LEDs vermelho (bemol/sustenido) e verde (afinado) indicam a afinação.

O que é a tecnologia Kosmos-C?

O gerador sub-harmônico Kosmos-C cria harmônicos na oitava inferior para simular graves mais profundos, sem sobrecarregar o alto-falante.

Como conectar um loop de efeitos?

Conecte a saída SEND do amplificador à entrada do seu processador de efeitos, depois a saída deste à entrada RETURN do amplificador.

Qual é a potência máxima do MAX 300?

O MAX 300 fornece 200 W RMS sob uma carga de 3 ohms contínua (1% THD).

Como eliminar um zumbido (hum) com a saída DI?

Use o interruptor GND/LIFT no painel traseiro. Na posição LIFT, a massa do sinal é elevada para cortar loops de terra.

Posso usar um pedal para controlar o Overdrive?

Sim, conecte o pedal opcional (ref. 03022910) no jack FOOTSWITCH para ativar/desativar o Overdrive e a função Mute.

Qual é a tensão de alimentação necessária?

O amplificador funciona em 120 V~ ou 230 V~ (comutável). Verifique o seletor de tensão antes de conectar. O consumo é de 78 W em uso típico.

Como limpar o amplificador?

Desconecte o aparelho. Use um pano seco e macio. Nunca use solventes, produtos abrasivos ou líquidos.

O que fazer se o amplificador não ligar?

Verifique o cabo de alimentação, o fusível (se acessível) e o seletor de tensão. Se o problema persistir, contate um técnico autorizado Peavey.

MANUAL DE UTILIZADOR MAX 300 PEAVEY

Amplificadores para Contrabaixo Série MAX®

Manual de Operação

Takel Takel Takel Takel www.peavey.com

PORTUGUÊS

Amplificadores para Contrabaixo Série MAX ^®

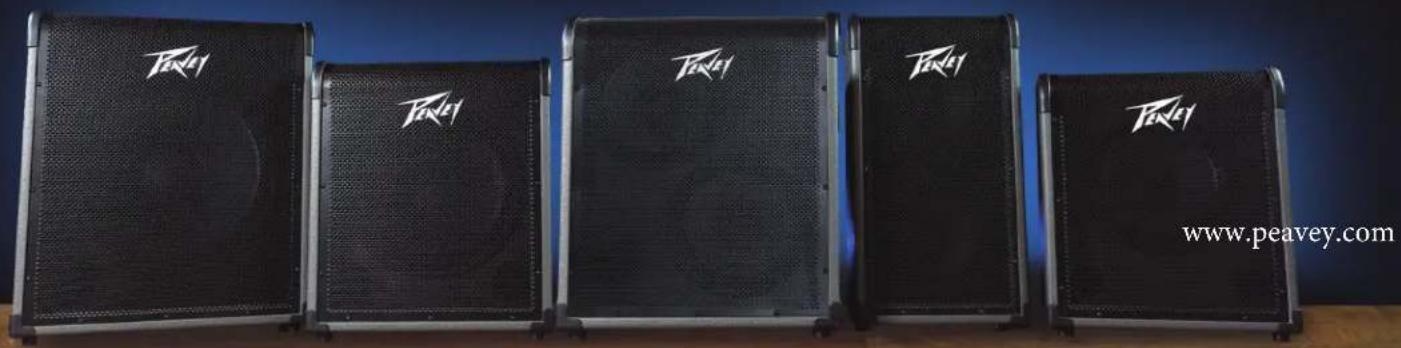

A série Peavey MAX ^ é projetada para tom superior, desempenho e confiabilidade em amplificação portátil de contrabaixo, com faixas de potência até 300 W com a proteção de alto-falante DDT ^ da Peavey e melhorias de tom exclusivas.

Os amplificadores combo de contrabaixo Peavey MAX 100, MAX 150, MAX 208, MAX 250 e MAX 300 apresentam um tom de graves robusto com designs exclusivos da Peavey, incluindo melhoria única psicoacústica de graves que adiciona graves sem exigir nada extra do alto-falante—um testemunho à confiabilidade orientada à tecnologia da Peavey. A seção de equalização inclui equalizador de três faixas, um recurso de amplificação de ganho de circuito de emulação de tubo TransTubê patenteado da Peavey e pré-ajustes comutáveis como Contour, Mid-Shift e Bright (Potência, Deslocamento de médios e Brilho).

O MAX 100, MAX 150, MAX 250 e MAX 300 também apresentam afinador cromático integrado com mudo, uma caixa afinada e portátil, saída de fone de ouvido de 1/8" e entrada auxiliar de 1/8". Todos os modelos incluem uma saída direta XLR com elevação de terra, enquanto o MAX 250 também possui um tweeter integrado.

Recursos: (varia conforme o modelo)

• Até 300 W de potência
• Alto-falantes premium
• Proteção de alto-falante DDT ^TM
• Controle de pré-ganho com melhoria de ganho TransTubê
• Equalizador de três faixas com chaves Overdrive, Contour, Mid-Shift, Bright e Kosmos-C
  • Caixas afinadas, portáteis
  • Melhoria de graves Kosmos-C
• Interface direta balanceada de precisão com elevação de terra
• Entrada auxiliar de 1/8"
• Saída de fones de ouvido de 1/8"
• Afinador cromático com mudo (não no 208)
• Design de gabinete exclusivo para dispersão superior de alta frequência em espaços apertados.

VENTILAÇÃO: Para ventilação adequada, deixe um espaço de 30 cm da superfície combustível mais próxima.

Todas as ventilações devem ter um mínimo de 5 cm de espaço de ar livre para que o ar possa fluir através da unidade livremente para resfriamento adequado.

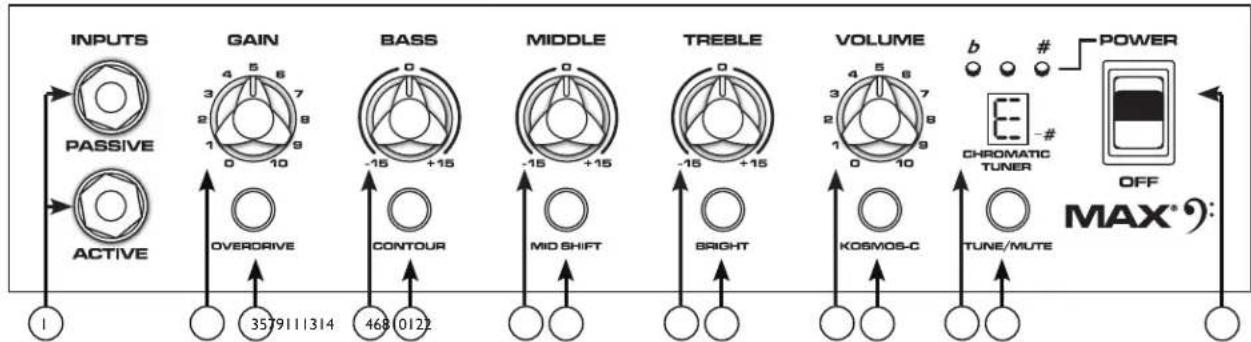

(1) Entradas ATIVAS/PASSIVAS para equipamentos de som

Essas entradas de 1/4" são incluídas para que você possa escolher a configuração adequada para seu instrumento. A estrutura de ganho do amplificador é modificada para acomodar as saídas de configurações de equipamentos de som diferentes. A entrada passiva de 10 dB é mais quente do que a entrada ativa.

(2) GANHO

Este botão controla o nível de entrada ao pré-amplificador.

(3) OVERDRIVE

Este circuito moderno é projetado para que o volume do amplificador não se altere quando o ganho for ativado, mas o nível de distorção aumentará dependendo do nível do botão GAIN (ganho). Para melhores resultados, configure primeiro a quantidade de distorção ajustando o GAIN (ganho). Em seguida, configure o volume desejado usando o botão VOLUME. Neste ponto, o volume limpo combinará se o Overdrive estiver desligado.

(4) GRAVES

Este botão fornece um controle de tom tipo shelving para baixas frequências e fornece corte/ganho de +/-15 dB. O ponto central é plano. A frequência central é de 50 Hz. A frequência de corte de -3 dB é de 100Hz.

(5) CONTOUR

Este botão amplifica os agudos e graves enquanto corta simultaneamente os tons médios produzindo um som de "concha".

(6) MÉDIOS

Este botão fornece um controle de tom de pico para frequências médias e corte/ganho de +/-15 dB. O ponto central é plano.

(7) DESLOCAMENTO MÉDIO

Essa chave controla a frequência central do botão MIDDLE (Médios). Quando a chave está OUT (para fora), a frequência média é de 600 Hz. A frequência média é de 250Hz quando a chave está IN (para dentro).

(8) AGUDOS

Este botão fornece um controle de tom de shelving para frequências altas e corte/ganho de +/-15 dB. O ponto central é plano e a frequência é de 6 KHz. -3dB; a frequência de corte é de 4 KHz.

(9) CHAVE BRIGHT (brilho)

Este botão fornece um ganho de 10 dB para frequências acima de 1KHz. Para ativar, pressione a chave para a posição "IN" (para dentro).

(10) VOLUME

Este botão controla o volume geral do amplificador.

(11) Gerador de sub-harmônicas KOSMOS-C

Essa melhoria de controle de graves Kosmos-C funciona criando harmônicas de sinais na oitava inferior, onde os alto-falantes são geralmente ineficientes. As harmônicas são mais facilmente reproduzidas, resultando em uma percepção de graves mais forte. O efeito é dependente da fonte; obviamente uma fonte com pouca energia na oitava inferior não criará um grave estrondoso.

(12) AFINADOR CROMÁTICO (não no MAX 208)

Pressionar o botão TUNE/MUTE (Afinação/mudo) (13) acionará o afinador cromático enquanto deixará em mudo a saída do alto-falante. A tela de LED indicará qual nota está sendo tocada enquanto os LEDs vermelho e verde acima da tela indicam se a nota é plana (vermelho), contornada (vermelho) ou em sintonia (verde).

(13) TUNE/MUTE (Afinação/mudo - não disponível no MAX 208)

Pressionar esse botão acionará o afinador cromático enquanto deixará em mudo a saída do alto-falante. A tela de LED indicará qual nota está sendo tocada enquanto os LEDs vermelho e verde acima da tela indicam se a nota é plana (vermelho), contornada (vermelho) ou em sintonia (verde).

Essa chave também coloca em mudo o DI.

(14) CHAVE DE ENERGIA

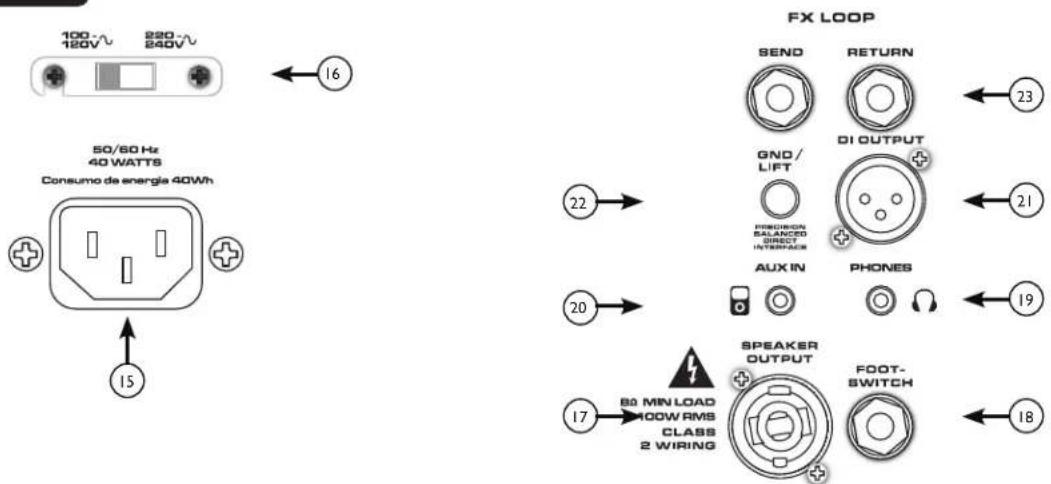

Painel Traseiro

100 V 220 V 120V 240V 50/60 Hz 40 WATTS Consumo de energia 40Wh 15 FX LOOP SEND RETURN GND/ LIFT DI OUTPUT RESIDION BALANCED DIRECT INTERFACES AUX IN PHONES 17 SWEAKER OUTPUT FOOT- SWITCH 80 MIN LOAD 400W RMS CLASS 2 WIRING

(15) ENTRADA DE ENERGIA CA:

Este é o terminal para um cabo de energia IEC que fornece energia AC à unidade. Conecte o cabo de energia a esse conector para fornecer energia à unidade. O equipamento pode ser danificado se for usada uma tensão de alimentação imprópria. (Consulte o valor de tensão marcado na unidade).

Nunca quebre o pino de aterramento de nenhum equipamento. Ele é fornecido para sua segurança. Se a tomada utilizada não tiver um pino de aterramento, um adaptador de aterramento adequado deve ser utilizado e o terceiro pino deve ser aterrado adequadamente. Para prevenir o risco de choque ou incêndio, sempre certifique-se de que o amplificador e todos os equipamentos associados estejam corretamente aterrados.

NOTE: FOR UK ONLY

(16) CHAVE SELETORA DE TENSÃO

Essa chave seletora permite que o amplificador seja operado em diferentes tensões. Certifique-se de que essa chave seja colocada para a tensão adequada para sua área antes de conectar o amplificador a uma fonte de energia ou ligá-lo pela primeira vez.

NUNCA MUDE A POSIÇÃO DESTA CHAVE ENQUANTO O AMPLIFICADOR ESTIVER LIGADO.

CUIDADO!

(17) CONECTOR DE SAÍDA DE ALTO-FALANTE (somente MAX 150, 250 e 300)

Esta combinação de conectores gira/trava de 1/4" é usada para se conectarem cabos do alto-falante ao amplificador. A impedância de carga mínima no amplificador é de 8 Ω.

(18) CONECTOR FOOTSWITCH (pedal)

O pedal opcional (número de peça 03022910) é plugado a este conector. O pedal controla o OVERDRIVE e MUTE (mudo)

Saída de fone de ouvido de 1/8" para monitoramento pessoal.

(20) AUX INPUT (Entrada auxiliar)

Esse conector de entrada de 1/8" permite que você conecte um tocador de CD ou de MP3 à sua série MAX ^® de amplificador para contrabaixo.

(21) INTERFACE DIRETA BALANCEADA DE PRECISÃO

Esta saída XLR é usada para conectar a seção pré-amplificador Max a equipamentos externos, como consoles de mixagem, amplifica- dores de energia externos, ou equipamento de gravação. Esse novo circuito fornece um sinal perfeitamente balanceado e livre de ruído com nenhum dos problemas associados a pequenos transformadores.

(22) Chave ELEVAÇÃO DE TERRA

Esta chave pode ser usada para se eliminarem zumbidos causados por laços de terra entre o amplificador e outro equipamento como um console de mixagem.

(23) LAÇO FX

O laço de efeitos consiste das tomadas SEND (enviar) RETURN (retornar), que são usadas para embutir processadores de efeitos externos pós EQ na cadeia de sinais. Conecte a tomada SEND à entrada dos processadores de efeitos. Conecte a tomada RETURN à saída dos processadores de efeitos. Os conectores ENVIO DE EFEITOS e RETORNO também são usados como saída de pré-amplificação desbalanceada de nível de linha e conectores de entrada de amplificação de potência, respectivamente.

Painel Traseiro

CONSUMO DE ENERGIA:

(potência nominal de 1/8, 1KHz de onda senoidal)

(Potência nominal)--RMS contínuo

(1% THD, 1KHz de onda senoidal, linha nominal)

MAX 100 = 60 W (rms) em 8 ohms

MAX 150 = 120 W (rms) em 4 ohms

MAX 250 = 150 W (rms) em 4 ohms

MAX 300 = 200 W (rms) em 3 ohms

MAX 208 = 120 W (rms) em 4 ohms

PRÉ-AMPLIFICADOR:

Sensibilidade de entrada máxima:

(PRÉ-GANHO = 10, GRAVES/MÉDIOS/AGUDOS = 5, VOLUME = 10, todas as chaves de voz interrompidas)

Entrada passiva 11 mV / -36,95 dBu 30 mV / -28,24 dBu 40 mV / -25,74 dBu

Entrada ativa mesmo que a passiva 90mV / -18,70 dBu 110 mV / -16,95 dBu

Entrada auxiliar 420 mV / -5,32 dBu 900 mV / 1,3 dBu 1,0 V / 2,22 dBu

Sensibilidade de entrada nominal:

(PRÉ-GANHO = 5, GRAVES/MÉDIOS/AGUDOS = 5, VOLUME = 5, todas as chaves de voz interrompidas)

Entrada passiva 290 mV / -8,53 dBu 400 mV / -5,74 dBu 500 mV / -3,8 dBu

Entrada ativa mesmo que a passiva 1,10 V / 3,05 dBu 1,40 V / 5,14 dBu

Entrada auxiliar mesmo que a máxima 1,80 V / 7,32 dBu 2,10 V / 8,66 dBu

50mW x 2 em carga mínima de 8 ohms

Direct Interface (interface direta) (DI):

Pré-equalizador, armazenamento unitário

Nível de sinal de saída = nível de entrada - 10dB

Ruído de fundo = 0,95 mV (rms) = -78 dBu

Dimensões:

(AxLxP)

Max 100 - 45,7 x 40 x 33,5 cm - 10,8 kg

Max 150 - 48 x 41,9 x 36 cm - 13,2 kg

Max 208 - 59 x 31,2 x 33,5 cm - 14,6 kg

Max 250 - 57,9 x 49,3 x 41,6 cm - 20,1 kg

Max 300 - 57,9 x 49,3 x 41,6 cm - 21 kg
