| Type de produit | Amplificateur combo basse |
| Marque | Peavey |
| Modèle | MAX 300 |
| Dimensions (H x l x P) | 22,8 x 19,4 x 16,2 pouces (57,9 x 49,3 x 41,1 cm) |
| Poids | 46,4 lb (21,0 kg) |
| Puissance de sortie | 200 W RMS sous 3 ohms |
| Protection des haut-parleurs | DDT™ |
| Amélioration des basses | Kosmos-C |
| Émulation de tube | TransTube avec contrôle de gain |
| Égaliseur | 3 bandes (Bass, Middle, Treble) avec Contour, Mid-Shift, Bright |
| Accordeur chromatique | Intégré avec fonction mute |
| Sortie directe XLR | Équilibrée avec ground lift |
| Entrée auxiliaire | Jack 3,5 mm stéréo |
| Sortie casque | Jack 3,5 mm |
| Boucle d'effets | Send/Return |
| Entrée pour pédale | Oui (contrôle Overdrive et Mute) |
| Alimentation | 120 V~ ou 230 V~ (commutable), 50/60 Hz |
| Consommation électrique | 78 W (1/8 de puissance nominale) |
| Impédance minimale de charge | 8 ohms (sortie haut-parleur) |
| Entrées instrument | 2 x jack 6,35 mm (Active/Passive) |
| Ventilation | Espacer d'au moins 12 pouces des surfaces combustibles |
| Entretien et nettoyage | Débrancher avant nettoyage ; utiliser un chiffon sec ; ne pas utiliser de solvants. |
| Sécurité | Ne pas exposer à l'humidité ; ne pas ouvrir ; respecter les tensions indiquées. |
| Réparabilité | Pièces détachées disponibles auprès de Peavey ; confier toute réparation à un technicien qualifié. |
FOIRE AUX QUESTIONS - MAX 300 PEAVEY
Questions des utilisateurs sur MAX 300 PEAVEY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice MAX 300 - PEAVEY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MAX 300 de la marque PEAVEY.
MODE D'EMPLOI MAX 300 PEAVEY
Amplificateurs série MAX®
Mode d'emploi
Amplificateurs de la gamme MAX ®
La série MAX de Peavey est conçue pour avoir une tonalité, une performance et une fiabilité supérieures pour l'amplification portable des basses, avec une puissance assignée jusqu'à 300 watts avec la protection DDT de Peavey et des améliorations exclusives de tonalité.

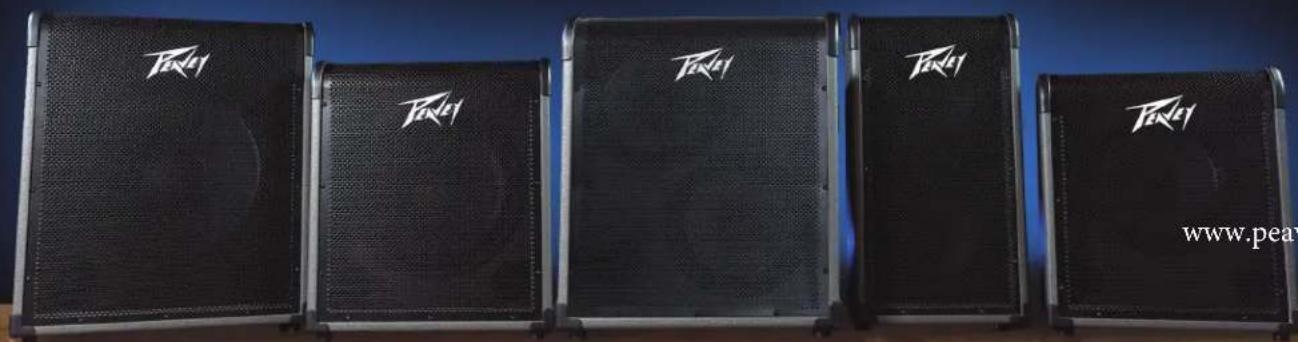

Les amplificateurs de basses combinés MAX 100, MAX 150, MAX 208, MAX 250 et MAX 300 de Peavey fournissent une incroyable tonalité de basses avec des conceptions exclusives de Peavey, notamment une amélioration psychoacoustique d'entrée de gamme unique qui ajoute des basses sans demande supplémentaire du haut-parleur : un témoignage de la fiabilité technologique de Peavey. La section d'égaliseur comprend un égaliseur à trois bandes, une augmentation du gain grâce aux circuits d'émulation de tube brevetés TransTube, et des préréglages à bascule tels que Contour, Mid-Shift et Bright.
Le MAX 100, le MAX 150, le MAX 250 et le MAX 300 sont également dotés d'un accordeur chromatique intégré avec sourdine, une enceinte configurée à évent, une sortie casque de 3 mm et une entrée auxiliaire de 3 mm. Tous les modèles incluent la sortie directe XLR avec ground lift, et le MAX 250 a un tweeter intégré.
Caractéristiques : (dépendent du modèle)
- Jusqu'à 300 watts de puissance • Haut-parleurs haut de gamme • Protection DDT™ des haut-parleurs
- Contrôle de pré-gain avec amélioration de gain TransTubé
- Égaliseur tribande avec sélecteurs Overdrive, Contour, Mid-Shift, Bright, et Kosmos-C
- Enceintes configurées et à évent • Amélioration basses fréquences Kosmos-C
- Interface directe équilibrée avec précision, avec ground lift
- Entrée aux de 3 mm
- Sortie casque de 3 mm
- Égaliseur chromatique avec muet (pas sur le 208)
- Conception de boîtier unique permettant une meilleure dispersion des hautes fréquences dans les espaces fermés.
VENTILATION : Laissez un espace de 12" de la surface combustible la plus proche pour assurer une bonne ventilation.
Tous les évents doivent avoir un espace libre minimum de 2" afin que l'air puisse circuler librement dans l'appareil pour son bon refroidissement.
Panneau de contrôle de la série MAX®
(1) Entrées de MICRO ACTIF/PASSIF
Ces entrées 6,3 mm (1/4) vous permettent de choisir le réglage correspondant à votre instrument. La structure du gain de l'amplificateur est modifiée pour s'adapter aux sorties des différentes configurations de collecte. L'entrée PASSIVE est plus chaude de 10 dB que l'entrée ACTIVE.
(2) GAIN
Cette molette contrôle le niveau d'entrée de l'instrument.
(3) OVERDRIVE
Ce circuit de suppression est conçu afin que le volume de l'amplificateur ne change pas lorsque l'augmentation est activée, mais le niveau de distorsion augmentera en fonction du niveau du GAIN. Pour de meilleurs résultats, réglez d'abord le niveau de distorsion en réglant le GAIN. Ensuite, réglez le volume souhaité avec le bouton VOLUME. Maintenant, le volume net correspondra si Overdrive est désactivé.
(4) BASSES
Ce bouton permet un contrôle de la tonalité en dégradé pour les basses fréquences et fournit une atténuation/augmentation de ± 15 dB. Le point central est plat. La fréquence centrale est de 50 Hz. La fréquence d'angle en dégradé de -3 dB est de 100 Hz.
(5) CONTOUR
Ce bouton augmente les hauts et les bas tout en coupant simultanément les tons moyens, produisant un son « scooped ».
(6) MIDDLE
Ce bouton permet un contrôle de la tonalité en pics pour les fréquences moyennes et une atténuation/augmentation de ± 15 dB. Le point central est plat.
(7) MID SHIFT
Ce bouton contrôle la fréquence centrale du bouton MIDDLE (moyen). Lorsque le bouton est sur OUT, la fréquence moyenne est de 600 Hz. La fréquence moyenne est de 250 Hz lorsque le bouton est sur IN.
(8) TREBLE
Ce bouton permet un contrôle de la tonalité en dégradé pour les hautes fréquences et une atténuation/augmentation de ± 15 dB. Le point central est plat et la fréquence est de 6 KHz. La fréquence d'angle en dégradé de -3 dB est de 4 KHz.
BOUTON BRIGHT
Ce bouton permet une augmentation de 10 dB aux fréquences supérieures à 1 kHz. Pour l'activer, mettez le bouton en position « IN ».
(10) VOLUME
Ce bouton contrôle le volume global de l'amplificateur.
Générateur sous-harmonique de KOSMOS-C
Cette amélioration basse Kosmos-C fonctionne en créant des harmoniques de signaux dans l'octave du bas, dans laquelle les haut-parleurs sont généralement inefficaces. Les harmoniques sont plus aisément reproduites, résultant en une perception de basses plus fortes. L'effet est dépendant de la source, car il est évident qu'une source à petite énergie dans l'octave du bas ne réussira pas à créer des basses explosives.
(12) ACCORDEUR CHROMATIQUE (Pas sur le Max 208)
Une pression sur le bouton ACCORDER/MUET (13) permet d'activer l'accordeur chromatique tout en mettant en sourdine la sortie du haut-parleur. L'écran LED affichera la note jouée, alors que les LED rouge et verte au-dessus de l'écran indiquent si la note est en bémol (rouge), en dièse (rouge) ou juste (verte).
(13) ACCORDER/MUET (Pas sur le Max 208)
Ce bouton permet d'activer l'accordeur chromatique tout en mettant en sourdine la sortie du haut-parleur. L'écran LED affichera la note jouée, alors que les LED rouge et verte au-dessus de l'écran indiquent si la note est en bémol (rouge), en dièse (rouge) ou juste (verte). Ce bouton met également le DI en sourdine.
(14) INTERRUPTEUR MARCHE/ARRÊT
Panneau arrière
Ceci est la prise prévue pour un cordon d'alimentation IEC qui fournit l'alimentation CA à l'appareil. Branchez le cordon d'alimentation à cette prise pour alimenter l'appareil. L'équipement peut être endommagé si un cordon de tension incorrecte est utilisé. (voir la plaque signalétique sur l'appareil de la tension de ligne).
Veillez à ne jamais casser la broche de terre sur tous les appareils. Ce dispositif est prévu pour votre sécurité. Si la prise de courant est dépourvue de broche de terre, un adaptateur de mise à la terre approprié doit être utilisé et le troisième fil doit être mis à la terre convenablement. Pour éviter tout risque de choc électrique ou d'incendie, veillez toujours à ce que l'amplificateur et tous les équipements reliés soient correctement mis à la terre.
Ce bouton de sélection permet à l'amplificateur de fonctionner sous différentes tensions de ligne. Veillez à régler ce commutateur sur la tension appropriée à votre région avant de brancher l'amplificateur à la source électrique ou de l'allumer pour la première fois.
NE JAMAIS MODIFIER LA POSITION DE CE BOUTON SI L'AMPLIFICATEUR EST SOUS TENSION.
(17) JACK DE SORTIE HAUT-PARLEUR (Max 150, 250, et 300 seulement)
Ce connecteur combiné 1/4" verrou tournant est utilisé pour brancher le câble de haut-parleur à l'amplificateur. L'impédance de charge minimum de l'amplificateur est de 8 Ω.
JACK DE PÉDALES
La pédale en option (pièce numéro 03022910) se branche dans cette prise. La pédale contrôle les fonctions OVERDRIVE et MUET.
SORTIE CASQUE
Sortie casque de 3,5 mm (1/8") pour un suivi personnel.
Cette prise d'entrée de 3 mm sert à brancher un lecteur CD ou MP3 sur votre amplificateur de basses de la série MAX °.
Interface directe équilibrée avec précision
Cette sortie XLR est utilisée pour connecter la section de préamplification du Max à un équipement externe, tel que consoles de mixage, amplificateurs de puissance externe ou équipement d'enregistrement. Ce circuit innovant offre un signal parfaitement équilibré et sans bruit sans aucun des problèmes associés aux petits transformateurs.
Ce commutateur peut être utilisé pour éliminer le bourdonnement causé par des boucles de masse entre l'amplificateur et un autre équipement, tel qu'une console de mixage.
BOUCLE d'effet
La boucle d'effet comprend des prises de DÉPART et de RETOUR, qui sont utilisées pour acheminer le signal d'un égaliseur de traitement d'effets externe, après commande de volume, dans la chaîne du signal. Connectez la prise de DÉPART à l'entrée des processeurs d'effets. Connectez la prise de RETOUR à la sortie des processeurs d'effets. Les jacks DÉPART et RETOUR d'effet peuvent également servir de sortie de préamplification de niveau ligne et de jack d'alimentation de jack, respectivement.
Panneau arrière
CONSOMMATION ÉLECTRIQUE :
(puissance nominale 1/8, onde sinusoïdale de 1 kHz)
120 V CA/60 Hz, 230 V CA/50 Hz
MAX 208 = 33W
MAX 100 = 50W
MAX 150 = 33W
MAX 250 = 63W
MAX 300 = 78 W
AMPLIFICATEUR DE PUISSANCE :
(Puissance acceptée) -- RMS continu
(1% THD, onde sinusoidale de 1 KHz, alimentation nominale)
MAX 100 = 60 W (rms) sous 8 ohms
MAX 150 = 120 W (rms) sous 4 ohms
MAX 250 = 150 W (rms) sous 4 ohms
MAX 300 = 200 W (rms) sous 3 ohms
MAX 208 = 120 W (rms) sous 4 ohms
PRÉAMPLIFICATEUR :
Sensibilité d'entrée maximale :
(PRÉ-GAIN = 10, BAS/MOY/HAUT = 5, VOLUME = 10, tous les commutateurs vocaux désactivés)
Entrée passive 11 mV / -36,95 dBu 30 mV / -28,24 dBu 40 mV / -25,74 dBu
Entrée active identique à la passive 90 mV / -18,70 dBu 110 mV / -16,95 dBu
Entrée auxiliaire 420 mV / -5,32 dBu 900 mV / 1,3 dBu 1,0 V / 2,22 dBu
Sensibilité d'entrée nominale :
(PRÉ-GAIN = 5, BAS/MOY/HAUT = 5, VOLUME = 5, tous les commutateurs vocaux désactivés)
Entrée passive 290 mV / -8,53 dBu 400 mV / -5,74 dBu 500 mV / -3,8 dBu
Entrée active identique à la passive 1,10 V / 3,05 dBu 1,40 V / 5,14 dBu
Entrée auxiliaire identique à la maximum 1,80 V / 7,32 dBu 2,10 V / 8,66 dBu
Sortie casque :
(Mono)
50 mW x 2 sous une charge minimum de 8 Ω
Interface directe (DI) :
Pré-égaliseur, tampon de l'appareil
Niveau du signal de sortie = niveau de l'entrée - 10 dB
Niveau de bruit de fond = 0,95 mV (rms) = -78 dBu
Dimension :
(HxlxP)
Max 100 - 18,0"x15,7"x13,2" - 23,8 lb
Max 150 - 19,0"x16,5"x14,2" - 29,2 lb
Max 208 - 23,2"x12,3"x13,2" - 32,2 lb
Max 250 - 22,8"x19,4"x16,2" - 44,4 lb
Max 300 - 22,8"x19,4"x16,2" - 46,4 lb
